计算机控制系统试题
计算机控制系统试题
一、绘出连续控制系统典型结构图和计算机控制系统典型
结构图。
二、绘出计算机控制系统硬件组成框图。
三、计算机控制系统有哪几种类型？
四、计算机控制系统的主要发展趋势有哪些？
五、绘出下图计算机控制系统中A、B、C、D、E、H点
的信号变换图？
六、什么是PID控制器？绘出标准PID控制器框图，并写
出其控制传递函数及其时域表达式。
七、什么是最小拍控制系统？
八、模糊控制器有哪三种典型结构？其语言变量有什么特
点？
九、计算机控制系统的主机模式有哪些？
十、什么是过程通道？按照信息的来源和类型可分为哪几
种？
十一、常见的人机接口有哪些？
十二、控制系统中执行器有哪三大类？各有什么特点？十三、什么是步进电动机？有哪几类？并写出三相六拍运行的供电方式。
十四、反应式步进电机有什么特点？
十五、你知道的计算机控制系统串行总线有哪几种？
十六、计算机控制系统应用程序的设计方法有哪两大类？各有什么特点？
十七、什么是数字滤波？
十八、计算机控制系统的干扰来源都有哪些？其作用途径有哪几种？
十九、消除共模干扰和串模干扰的方法各有哪几种？
二十、什么是“软件陷阱”和“看门狗”？
二十一、电路或机壳接地的目的是什么？常见的接地方法有哪些？
二十二、抗干扰的直流稳压电源组成有哪些部分？各有什么作用？。
计算机控制系统A试卷带答案
***********2015－2016 学年第一学期出题教师：【计算机控制系统】课程试题(A卷) 【闭卷考试】姓名学号专业及班级本试卷共有4道大题一、填空题（共14分，每空1分，共11道小题）1. 描述连续系统所用的数学模型是微分方程，描述离散系统所用的数学模型是差分方程。
2.离散系统稳定性不仅与系统结构和参数有关，还与系统的采样周期有关。
3.在计算机控制系统中存在有五种信号形式变换，其中采样、量化、零阶保持器等三种信号变换最重要。
4. 计算机控制系统通常是由模拟与数字部件组成的混合系统。
5. 在连续系统中，一个系统或环节的频率特性是指在正弦信号作用下，系统或环节的稳态输出与输入的复数比随着正弦信号频率变化的特性。
6.采样周期也是影响稳定性的重要参数，一般来说，减小采样周期，稳定性增强。
7.对于具有零阶保持器的离散系统，稳态误差的计算结果与T无关，它只与系统的类型、放大系数及输入信号的形式有关。
8.若D(s)稳定，采用向前差分法离散化，D(z)不一定稳定。
9.双线性变换的一对一映射，保证了离散频率特性不产生频率混叠现象，但产生了频率畸变。
10.计算机控制系统分为三类：直接数字控制 (Direct Digital Control，DDC) 系统、计算机监督控制 (Supervise Control by Computer，SCC) 系统和分散型计算机控制系统(Distributed Control System，DCS)二、选择题（满分20分，每小题2分，共10道小题）1.电力二极管属于 A 。
A.不可控器件B. 全控器件C.半控器件2．电力电子器件不具有的特征有 B 。
A.所能处理电功率的大小是其最重要的参数B.一般工作在放大状态C.一般需要信息电子电路来控制D.不仅讲究散热设计，工作时一般还需接散热器3. 晶闸管内部有 C 个PN结。
A 一B 二C 三D 四4.下列哪种功能不属于变流的功能 CA.有源逆变B. 交流调压C. 变压器降压D. 直流斩波5.下列不属于使晶闸管关断的方法是 A 。
计算机控制技术期末复习试题附答案
计算机控制技术期末复习试题附答案一、选择题1. 下面哪个不是计算机控制系统的组成部分？A. 控制器B. 传感器C. 运算器D. 计算机主机答案：D2. 控制器的作用是什么？A. 输入信息B. 处理信息C. 输出信息D. 以上都是答案：B3. 在控制系统中，传感器的作用是什么？A. 输入信息B. 处理信息C. 输出信息D. 以上都是答案：A4. 控制器与执行器之间的信息传递通常采用哪种形式?A. 电信号B. 光信号C. 音频信号D. 无线信号答案：A二、填空题1. 在控制系统中，PID是什么的缩写？答案：比例-积分-微分2. 当一个过程变量小于或大于设定值时，控制器需要发出一个____信号来调节执行器。
答案：控制3. 开环控制系统中，控制器完全依赖于____来判断并调节执行器。
答案：设定值三、解答题1. 请解释闭环控制系统和开环控制系统的区别。
答案：闭环控制系统和开环控制系统是两种基本的控制系统结构。
闭环控制系统通过传感器获得反馈信息，将反馈信息与设定值进行比较后进行调节，以使系统输出接近设定值。
开环控制系统则没有反馈环节，控制器仅仅根据设定值来调节执行器。
闭环控制系统具有较好的稳定性和鲁棒性，能够减小外界干扰对系统的影响，但由于需要进行反馈调节，系统可能存在一定的响应延迟。
开环控制系统较为简单，但容易受到干扰的影响，对系统稳定性要求较高。
四、简答题1. 请简述计算机控制技术在工业自动化中的应用。
答案：计算机控制技术在工业自动化中广泛应用，其主要作用是实现对生产过程的自动控制。
通过传感器获取实时数据，计算机控制系统可以实时监测和控制生产过程中的各项参数，将实际数值与设定值进行比较，并通过执行器调节控制。
这种自动化控制能够提高生产效率、降低成本，同时还可以减少人为操作中的误差，提高产品的质量稳定性。
在工业生产中，计算机控制技术广泛应用于各种制造过程中，如汽车制造、电子设备制造、化工生产等。
通过计算机控制技术，可以实现生产过程中的自动监测、自动调节、自动报警等功能，从而提高生产效率，降低生产成本，提高产品的一致性和稳定性。
(完整版)计算机控制系统试题库1
1、某压力测量仪表的量程为400～1200Pa，采用8位A/D转换器，设某采样周期计算机中经采样及数字滤波后的数字量为171D，求此时的压力值。
解：设：A0为工程量量程的下限，Am为工程量量程的上限N0为测量仪表下限所对应的数字量，Nm为测量仪表上限所对应的数字量，Nx为测量值所对应的数字量，则相应的标度变换公式为：Ax = A0 +（Am-A0）*(Nx-N0)/(Nm-N0)根据题义，A0=400，Am=1200，Nm=28=255，N0=0，Nx=171，则Ax =400 +（1200-400）*（171-0）/（255-0）=936（pa）题义所示的数字量171对应的压力值为936pa。
2、12位A/D转换器的输入电压为0～5V，求当输入模拟量为下列值时输出的数字量：（1）1.25V (2)4V解：（1）1.25/5×212＝1024（2）4/5×212＝3276.83、已知G1（S ）＝S 3，G2（S ）＝32+S ，试分别求出他们中间没有采样开关隔开时，和中间有采样开关隔开时的脉冲传递函数。
解：（1）没有采样开关时：G （Z ）＝Z[G1(S)G2(S)]=Z[3/S ＊2/(S+3)]=2Z[1/S －1/(S+3)]＝)1(23TeZ zZ Z ---- （3分）(2)中间有采样开关时：()()TT e Z Z Z e Z Z Z Z S G Z S G Z Z G Z G Z G 323212116213)]([)]([)()()(----=-*-=*==4.用双线性变换法、后向差分法离散下列连续函数121)(2++=S S S D设T=2S ，写出其脉冲传递函数及差分方程。
解：(1)双线性变换法令11112--+-=Z Z T S 代入式中得)()(5.01)21(25.0121)(1212Z E Z U ZZ Z S S Z D =-++=++=--- 等效差分方程为U(k)=0.5u(k-1)+0.25e(k)+0.5e(k-1)+0.25e(k-2) (2)后向差分法令T Z S 11--=)()(694121)(212Z E Z U ZZ S S Z D =+-=++=-- 等效差分方程为 u(k)=4e(k)/9+2u(k-1)/3-u(k-2)/95、设计算机控制系统中广义对象的脉冲传递函数)268.01()1()2.01)(78.21(000392.0)(121111-------++=Z Z Z Z Z Z G 设系统采样周期T=0.05S ，典型输入信号为斜坡信号，试设计最少拍有纹波控制系统。
计算机控制试题及答案
计算机控制试题及答案一、单项选择题（每题1分，共10分）1. 计算机控制系统中，以下哪个不是典型的控制策略？A. 比例控制B. 积分控制C. 微分控制D. 模糊控制答案：D2. 在计算机控制系统中，系统响应时间指的是：A. 系统从接收到控制命令到开始执行的时间B. 系统从接收到控制命令到完成执行的时间C. 系统从接收到控制命令到输出结果的时间D. 系统从接收到控制命令到输出稳定结果的时间答案：D3. 以下哪个不是计算机控制系统的优点？A. 精度高B. 响应快C. 易于维护D. 能耗高答案：D4. 在计算机控制系统中，闭环控制系统与开环控制系统的主要区别在于：A. 是否有反馈B. 是否有传感器C. 是否有执行器D. 是否有控制器答案：A5. 计算机控制系统的稳定性分析通常采用哪种方法？A. 频率响应法B. 时域分析法C. 状态空间法D. 所有上述方法答案：D6. 在计算机控制系统中，以下哪个参数不是系统性能指标？A. 稳态误差B. 响应时间C. 系统复杂度D. 带宽答案：C7. 以下哪个不是计算机控制系统的组成部分？A. 传感器B. 执行器C. 显示器D. 电源答案：D8. 计算机控制系统中，以下哪个不是典型的干扰？A. 电源波动B. 温度变化C. 机械振动D. 人为操作答案：D9. 在计算机控制系统中，以下哪个不是控制器的设计方法？A. PID控制B. 模糊控制C. 神经网络控制D. 机械控制答案：D10. 计算机控制系统的实时性要求是指：A. 系统响应时间必须小于一个固定的阈值B. 系统响应时间必须大于一个固定的阈值C. 系统响应时间必须等于一个固定的阈值D. 系统响应时间可以是任意值答案：A二、多项选择题（每题2分，共10分）1. 计算机控制系统的输入设备包括：A. 传感器B. 键盘C. 鼠标D. 扫描仪答案：A2. 计算机控制系统的输出设备包括：A. 显示器B. 打印机C. 执行器D. 扬声器答案：C3. 计算机控制系统的设计目标通常包括：A. 稳定性B. 快速性C. 准确性D. 经济性答案：A, B, C, D4. 计算机控制系统的干扰可能来自：A. 电源B. 环境C. 人为操作D. 系统内部答案：A, B, C, D5. 计算机控制系统的稳定性分析方法包括：A. 根轨迹法B. 奈奎斯特准则C. 李雅普诺夫方法D. 频域分析答案：A, B, C, D三、简答题（每题5分，共20分）1. 简述计算机控制系统的工作原理。
计算机控制系统试题及答案
计算机控制系统试题及答案（内容部分，字数超过5000字）试题一：1. 什么是计算机控制系统？描述其基本原理和组成部分。
答案：计算机控制系统是一种通过计算机对工业或生产过程进行自动化控制的技术系统。
其基本原理是通过获取传感器的输入信号，经过计算机处理并产生相应的控制命令，再通过执行器输出控制信号来实现对系统的控制。
计算机控制系统主要由以下几个组成部分构成：- 传感器：用于将被控对象（如温度、压力等）转化为电信号，为计算机提供输入数据。
- 计算机：作为系统的核心，负责数据处理、控制策略计算等工作。
- 控制器：根据计算机处理后的控制信号，通过执行器发送控制信号给被控对象。
- 执行器：根据控制信号，对被控对象进行操作，实现控制目标。
- 通信网络：为各个组件之间提供数据传输的通道。
2. 请简要介绍常见的控制系统分类。
答案：常见的控制系统分类包括：- 开环控制系统：控制器的输出不受被控对象的反馈作用影响。
这种系统只能根据预先设定的控制策略进行控制，无法根据系统实际情况进行调整，容易受到外界干扰的影响。
- 闭环控制系统：控制器的输出受到被控对象的反馈作用影响。
通过对被控对象输出信号的反馈进行比较和调整，实现系统对目标状态的精确控制。
闭环控制系统具有较高的鲁棒性和适应性，但也容易引起稳定性问题。
- 自适应控制系统：根据被控对象的实时变化情况，自动调整控制器的控制策略和参数，以实现对系统的最优控制。
自适应控制系统能够适应不断变化的工作环境，提高控制质量和效率。
- 模糊控制系统：通过引入模糊逻辑，将系统输入和输出之间的关系表示为模糊规则，并通过推理和模糊推理机制得到控制器的输出，实现对复杂非线性系统的控制。
模糊控制系统具有较强的鲁棒性和适应性，能够处理一些难以建立精确数学模型的控制问题。
3. 请简述PID控制器的基本原理及其优缺点。
答案：PID控制器是一种常用且经典的控制器。
其基本原理是根据系统误差的大小及其变化率来产生控制信号。

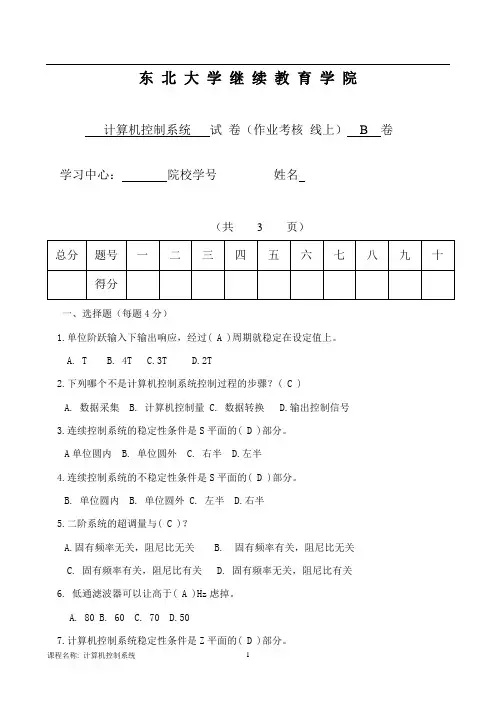

计算机控制系统(B)朱立达试题答案
东北大学继续教育学院计算机控制系统试卷（作业考核线上） B 卷学习中心：院校学号姓名（共 3 页）一、选择题（每题4分）1.单位阶跃输入下输出响应，经过( A )周期就稳定在设定值上。
A. TB. 4TC.3TD.2T2.下列哪个不是计算机控制系统控制过程的步骤？( C )A.数据采集B. 计算机控制量C. 数据转换D.输出控制信号3.连续控制系统的稳定性条件是S平面的( D )部分。
A单位圆内 B. 单位圆外 C. 右半 D.左半4.连续控制系统的不稳定性条件是S平面的( D )部分。
B.单位圆内 B. 单位圆外C. 左半D.右半5.二阶系统的超调量与( C )？A.固有频率无关，阻尼比无关B. 固有频率有关，阻尼比无关C. 固有频率有关，阻尼比有关D. 固有频率无关，阻尼比有关6. 低通滤波器可以让高于( A )Hz虑掉。
A. 80B. 60C. 70D.507.计算机控制系统稳定性条件是Z平面的( D )部分。
A. 左半B. 单位圆外C. 单位圆内D.右半8.下列属于共模干扰？( A )A电容的静电耦合 B. 长线传输的互感 C.变压器漏电 D.磁场耦合9.下列哪个不属于计算机控制系统的过程输入通道。
( C )A.温度B. 压力C. 继电器D.流量10.计算机控制系统是以( A )为核心部件的自动控制系统。
A.控制器B. 计算机C. 转换器D.保持器二、判断题（每题2分）1. PID的积分环节经常单独使用。
（ F ）2. 转速传感器的激励绕组与输出绕组之间在空间相差180°（ T ）3. 空间辐射干扰中来自通道的干扰最大。
（ F ）4. 一般采用多路通道共享采样/保持或模数转换器。
（ T ）5.被控对象可以是模拟量，不可以是开关量。
（ F ）6. 低通滤波器可让80Hz的工频信号无衰减地通过。
（ T ）7. 计算机控制系统的分析与设计是以系统的数学模型为基础。
（ T ）8. 计算机的硬件对计算机控制系统的非常重要，管理计算机的程序及过程控制的应用程序。
(整理)计算机控制系统试题三答案
计算机控制系统试卷三答案班级：姓名：学号：成绩：一、简答题（每小题4分，共40分）1、简述开关量光电耦合输入电路中，光电耦合器的作用。
答：开关量光电耦合输入电路，它们除了实现电气隔离之外，还具有电平转换功能。
2、回答下述电路中克服共模干扰的工作原理。
答：平时，开关K1i(i=1,2,...,n)处于闭合状态，C i的电压跟踪V i的输入值，开关K2i(i=1,2,...,n)处于断开状态。
需检测V i时，则令K1i断开,K2i闭合，放大器K的输出经采样保持器送至A/D转换器化为数字量，然后开关再恢复平时的状态。
在采样、转换过程中，放大器K不与任何模拟量信号输入共地，电容C i的电压均为差模电压，这样就克服了共模电压的影响。
3、什么是采样或采样过程？答：采样或采样过程，就是抽取连续信号在离散时间瞬时值的序列过程，有时也称为离散化过程。
4、线性离散系统的脉冲传递函数的定义是什么？答：线性离散系统的脉冲传递函数定义为零初始条件下，系统或环节的输出采样函数z变换和输入采样函数z变换之比。
5、何为积分饱和现象？答：在标准PID位置算法中，控制系统在启动、停止或者大幅度提降给定值等情况下，系统输出会出现较大的偏差，这种较大偏差，不可能在短时间内消除，经过积分项累积后，可能会使控制量u(k)很大，甚至超过执行机构的极限u max。
另外，当负误差的绝对值较大时，也会出现u<u min的另一种极端情况。
显然，当控制量超过执行机构极限时，控制作用必然不如应有的计算值理想，从而影响控制效果。
这类现象在给定值突变时容易发生，而且在起动时特别明显，故也称“起动效应”。
6、等效离散化设计方法存在哪些缺陷？答：等效离散化设计方法存在以下缺陷：(1) 必须以采样周期足够小为前提。
在许多实际系统中难以满足这一要求。
(2) 没有反映采样点之间的性能。
特别是当采样周期过大，除有可能造成控制系统不稳定外，还使系统长时间处于“开环”、失控状态。
2023大学_计算机控制技术试题及答案
2023计算机控制技术试题及答案2023计算机控制技术试题及答案(一)一、填空题(共20分，每题2分)1、计算机系统由和两大部分组成。
2、集散控制系统(DCS)的结构模式为：3、变送器输出的信号为或的统一信号。
4、模拟输出通道的结构型式主要取决于的构成方式。
5、数控系统一般由数控装置、、和检测装置等。
6、设线性定常系统的输出方程为y(t)=Cx(t)，y(t)以最少的N拍跟踪参考输入r(t)，必须满足条件7、常用的状态观测器有3种：、、8、“若A则B，否则C”，用模糊关系表示为9、在一些对程序流向起决定作用的指令前插入两条指令，以保证弹飞的程序迅速纳入正确轨道。
10、采用双绞线作信号引线的目的是二、选择题(共15分，每题3分)1、如果模拟信号频谱的最高频率为fmax，只要按照采样频率( )进行采样，那么采样信号就能唯一的复观。
A、f2fmaxB、f12fmaxC、f2fmaxD、ffmax 212、一个10位的A/D转换器(量化精度0、1%)，孔径时间10s，如果要求转换误差在转换精度类，则允许转换的正弦波模拟信号的最大频率为( )A、15HzB、16HzC、17HzD、14Hz3、设加工第一象限直线OA，起点为O(0,0)，终点为A(6,3)，进行插补计算所需的坐标进给的总步数Nxy为( )A、7B、8C、9D、104、( )数字滤波方法适用于周期性干扰。
A、平均值滤波法B、中位值滤波法C、限幅滤波法D、惯性滤波法5、已知偏差e(k),积分分离阈值，以下正确的是( )A、当e(k)时，采用PI控制B、当e(k)时，采用PD控制C、当e(k)时，采用PD控制D、当e(k)时，采用PI控制三、名词解释(共30分，每题6分)1、接口过程通道量化自动校准 HMI四、简答题(共20分，每题5分)1、什么是计算机控制系统?它的工作原理是怎样的?2、什么是共模干扰?如何抑制?3、直线插补计算过程有哪几个步骤?4、程序设计通常分为哪五个步骤?5、如何消除积分饱和?2023计算机控制技术试题及答案(二)一、填空题(合计20分，每题2分)1、工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两个组成部分。
计算机控制系统模拟题一
计算机控制系统试题（A卷）分析说明或计算下列各题：1.画出计算机控制系统的方框图，并分别说明各单元的作用。
(15分)2.写出数字PID位置型和增量型控制算法的计算式，并比较两种算法的优缺点。
(15分)3.在数字PID中，采样周期T的选择需要考虑哪些因素？(15分)4.已知被控对象的传递函数，采样周期Ts，采用零阶保持器，单位负反馈系统。
要求针对单位阶跃输入信号设计最少拍无纹波系统的，并计算输出响应和控制信号序列。
（）(15分)5.被控对象的脉冲传函，采样周期T=1s，试用达林算法设计τ＝2s的，对于单位阶跃输入的数字控制器D(z)，并计算输出响应和控制信号序列。
（）(15分)6.动态矩阵控制算法为何只能适用于渐近稳定的对象？对模型时域长度N有什么要求？若N取得太小会有什么问题？(10分)7.说明计算机控制网络的特点以及控制网络与信息网络的区别。
(15分)附录常用Z变换表拉氏变换时域函数f(t)Z变换 F(z)F(s)1 δ(t) 1δ(t-kT)1(t)t计算机控制系统试题答案（A卷）1．答：计算机控制系统的基本框图如下：（8分）①测量变送器：测量被控对象的控制参数，并变换成一定形式的电信号；（1分）②A/D转换器：将电信号转换成数字信号反馈给计算机；（1分）③控制器：将反馈信号与给定值信号进行比较，得到的偏差信号按照一定的控制算法输出数字控制信号；（2分）④D/A转换器：将数字控制信号转换为模拟控制信号驱动执行器；（1分）⑤执行机构：接受模拟控制信号，改变被控对象的控制参数值；（1分）⑥被控对象：工艺参数需要控制的生产过程、设备或机器等。
（1分）2．答：位置型PID算法：（3分）增量型PID算法：（3分）位置型PID算法与增量型PID算法比较：①增量型算法不需要做累加，计算误差或计算精度问题，对控制量的计算影响较小。
而位置型算法要用到过去误差的所有累加值，容易产生大的累加误差。
（3分）②增量型算法得出的是控制量的增量，误动作影响小，而位置型算法的输出是控制量的全量输出，误动作影响大。
计算机控制试题及答案
计算机控制试题及答案一、选择题（每题2分，共20分）1. 计算机控制系统中，通常使用什么类型的控制算法？A. 线性控制算法B. 非线性控制算法C. 混合控制算法D. 以上都不是2. 以下哪个不是计算机控制系统的特点？A. 实时性B. 灵活性C. 稳定性D. 可扩展性3. 在计算机控制系统中，PID控制器的P代表什么？A. 比例B. 积分C. 微分D. 比例积分4. 计算机控制系统的硬件组成不包括以下哪一项？A. 传感器B. 执行器C. 显示器D. 电源5. 计算机控制系统中的闭环控制指的是什么？A. 控制器与被控对象之间的控制B. 控制器、被控对象与反馈环节之间的控制C. 只有控制器的控制D. 只有被控对象的控制6. 计算机控制系统的软件设计中，不包括以下哪一项？A. 系统初始化B. 控制算法实现C. 数据采集D. 硬件维护7. 以下哪个不是计算机控制系统的输入设备？A. 键盘B. 鼠标C. 传感器D. 扫描仪8. 在计算机控制系统中，DCS指的是什么？A. 分布式控制系统B. 数据采集系统C. 直接数字控制系统D. 动态控制系统9. 计算机控制系统的控制算法中，模糊控制算法属于什么类型的控制？A. 线性控制B. 非线性控制C. 混合控制D. 以上都不是10. 计算机控制系统中的前馈控制指的是什么？A. 基于过去控制行为的控制B. 基于当前控制行为的控制C. 基于未来控制行为的控制D. 基于反馈控制行为的控制二、填空题（每空1分，共10分）1. 计算机控制系统的核心是________。
2. 计算机控制系统的控制方式主要有开环控制和________。
3. 在计算机控制系统中，控制算法的实现通常需要________。
4. 计算机控制系统的硬件组成主要包括传感器、执行器、________等。
5. 计算机控制系统的软件设计通常包括系统初始化、控制算法实现、________等。
三、简答题（每题10分，共20分）1. 简述计算机控制系统的基本组成及其功能。
