管道压力试验规范压力管道规范工业管道第5部分：检验与试验GB/T20801.5-2006压力管道规范工业管道第5部分：检验与试验Pressure piping code-Industrial piping-Part 5:Inspection and testing 目次前言1 范围2 规范性引用文件3 术语和定义4 检查要求4.1 一般规定4.2 超标缺陷的处理4.3 累进检查5 检查方法5.1 一般规定5.2 目视检查5.3 无损检测5.4 制作过程中的检查5.5 硬度检查6 检查范围6.1 检查等级6.2 目视检查6.3 焊接接头的无损检测6.4 硬度检查7 检查工艺8 合格证和记录9 试验9.1 压力试验9.2 泄漏试验9.3 真空度试验10 记录前言本标准对应于ISO15649：2001《石油和天然气工业管道》，与ISO15649：2001的一致性程度为非等效。
GB/T20801《压力管道规范工业管道》由下列六个部分组成：——第1部分：总则；——第2部分：材料；——第3部分：设计和计算；——第4部分：制作与安装；——第5部分：检验与试验；——第6部分：安全防护。
本部分为GB/T20801的第5部分。
本部分由全国锅炉压力容器标准化技术委员会压力管道分技术委员会(SAC/TC 262/SC 3)提出。
本部分由全国锅炉压力容器标准化技术委员会(SAC/TC 262)归口。
本部分起草单位：全国化工设备设计技术中心站、上海市锅炉压力容器检验所、国家质检总局特种设备安全监察局、中国石化集团上海工程有限公司、中国石油化工集团公司经济技术研究院、中国石油化工集团公司工程建设管理部、辽宁省安全科学研究院。
本部分主要起草人：汤晓英、应道宴、高继轩、修长征、汪镇安、叶文邦、寿比南、王为国、黄正林、周家祥、唐永进、张宝江、于浦义、刘金山。
压力管道规范工业管道第5部分：检验与试验1 范围本部分规定了GB/T20801.1范围内压力管道的检验、检查和试验的基本安全要求。
压力管道规范 工业管道 检验与试验GB 20801-5
1.范围GB/T20801.5-2006系“压力管道规范－工业管道”的第5部分，规定了工业金属压力管道的检验、检查和试验的基本安全要求。
本部分未规定的其他检验、检查和试验要求应符合规范（GB/T20801-2006）其他部分以及国家现行有关标准、规范的规定。
2.规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB/T20801.1-2006 压力管道规范——工业管道 第1部分 总则GB/T20801.2-2006 压力管道规范——工业管道 第2部分 材料GB/T20801.3-2006 压力管道规范——工业管道 第3部分 设计与计算GB/T20801.4-2006 压力管道规范——工业管道 第4部分 制作与安装GB/T20801.6-2006 压力管道规范——工业管道 第6部分 安全防护JB 4730锅炉、压力容器及压力管道无损检测3. 术语和定义3.1 检验 inspection检验是由业主或独立于管道建造以外的检验机构，证实产品或管道建造是否满足规范和工程设计要求的符合性评审工作。
本规范对管道组成件制造厂出具的质量证明书的质量控制过程亦称为“检验”。
3.2 检验人员 inspection检验人员是业主或检验机构从事检验工作的专职人员。
检验人员有权进入任何正在进行管道组成件制造和管道制作、安装的场所，其中包括制造、制作、热处理、装配、安装、检查和试验的场所。
检验人员有权审查任何检查和和试验结果的记录，包括有关证书，并按照规范和工程规定进行评定。
3.3 检查 examination检查是指制造厂、制作、施工、安装单位履行的质量控制职责。
应由检查人员按照规范和工程设计要求，对材料、组成件以及加工、制作、安装过程，进行全部必须的检查和试验，并作好相关记录，提出评价结果。
GBT20801压力管道规范工业管道

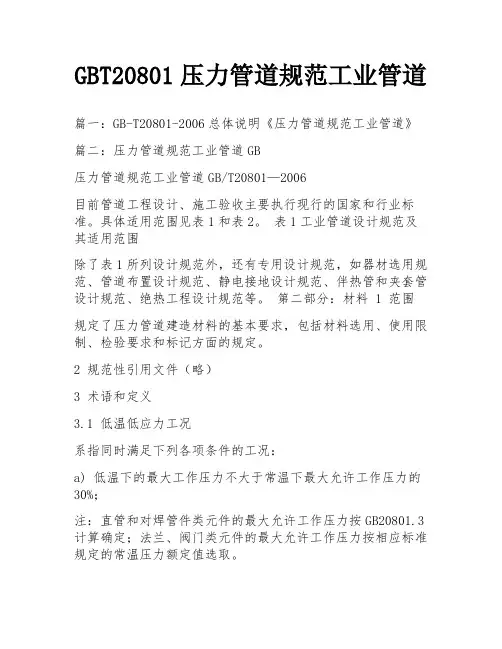

GBT20801压力管道规范工业管道篇一：GB-T20801-2006总体说明《压力管道规范工业管道》篇二：压力管道规范工业管道GB压力管道规范工业管道GB/T20801—2006目前管道工程设计、施工验收主要执行现行的国家和行业标准。
具体适用范围见表1和表2。
表1工业管道设计规范及其适用范围除了表1所列设计规范外，还有专用设计规范，如器材选用规范、管道布置设计规范、静电接地设计规范、伴热管和夹套管设计规范、绝热工程设计规范等。
第二部分：材料 1 范围规定了压力管道建造材料的基本要求，包括材料选用、使用限制、检验要求和标记方面的规定。
2 规范性引用文件（略）3 术语和定义3.1 低温低应力工况系指同时满足下列各项条件的工况：a) 低温下的最大工作压力不大于常温下最大允许工作压力的30%；注：直管和对焊管件类元件的最大允许工作压力按GB20801.3计算确定；法兰、阀门类元件的最大允许工作压力按相应标准规定的常温压力额定值选取。
b) 管道由压力、重量及位移产生的轴向（拉）应力总和不大于10%材料标准规定最小抗拉强度值（计算位移应力时，不计入应力增大系数）；c) 仅限于GC2级管道，且最低设计温度不低于-101℃。
GB50316规定低温低应力工况为：设计温度低于等于-20℃的受压管道组成件，其环向应力小于或等于钢材标准中屈服点的1/6，且不大于50MPa的工况。
3.2电阻焊焊管3.3电熔焊焊管3.4板焊管3.5质量证明书材料质量证明（检验文件）的一种形式。
由制造厂生产部门以外的独立授权部门或人员，按照标准及合同的规定，按批在交货产品上（或取样）进行检验和试验，并注明结果的检验文件。
制造厂质量证明书由独立于生产部门的制造厂检验部门签署并批准生效。
法律法规有规定的，由法定检验检测机构出具监督检验证明。
4 .一般规定4.1材料选用业主或设计者应根据具体使用条件（包括制造、制作安装、介质、操作情况、工作环境和试验等）以及本部分规定的材料使用要求和限制，选用合适的管道组成件材料。
压力管道规范 工业管道 第6部分
中华人民共和国国家标准GB／T 20801.6—2006 压力管道规范 工业管道第6部分：安全防护Pressure piping code－Industrial piping－Part 6：Safeguarding2006—12—30发布2007－06—01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布前言本标准对应于ISO 15649：2001《石油和天然气工业管道》，与ISO 15649：2001的一致性程度为非等效。
GB／T 20801《压力管道规范工业管道》由下列六个部分组成：——第1部分：总则；——第2部分：材料；——第3部分：设计和计算；——第4部分：制作与安装；——第5部分：检验与试验；——第6部分：安全防护。
本部分为GB／T 20801的第6部分。
本部分的附录A为规范性附录。
本部分由全国锅炉压力容器标准化技术委员会压力管道分技术委员会(SAC／。
TC 262／S(：3)提出。
本部分由全国锅炉压力容器标准化技术委员会(SAC：／TC 262)归口。
本部分起草单位：全国化工设备设计技术中心站、上海润扬化工科技咨询有限公司、国家质检总局特种设备安全监察局、中国石化集团上海工程有限公司、中国石油化工集团公司经济技术研究院、中国石油化工集团公司工程建设管理部、辽宁省安全科学研究院。
本部分主要起草人：俞庆生、应道宴、夏德楷、高继轩、修长征、汪镇安、叶文邦、寿比南、王为国、黄正林、周家祥、唐永进、张宝江、于浦义、刘金山。
压力管道规范 工业管道 第6部分：安全防护1 范围本部分规定了GB／T 20801.1范围内压力管道的安全保护装置(安全泄放装置、阻火器)和安全防护的基本要求。
本部分未规定的其他安全防护要求应符合本标准其他部分以及国家现行有关标准、规范的规定。
2规范性引用文件下列文件中的条款通过GB／T 20801的本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
压力管线规范
GB 中华人民共和国国家标准GB/T 20801.1-2006 ___________________________________________________________压力管道规范工业管道第1部分：总则Pressure piping code —Industrial piping—Part 1:General2006-12-30发布2007-06-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会压力管道规范工业管道第1部分：总则1范围1.1GB/T 20801《压力管道规范工业管道》规定了工业金属压力管道设计、、安装、检验和安全防护的基本要求。
1.2本部分规定了压力管道的适用范围和管道分级等基本要求。
1.3本部分所指工业金属压力管道（以下简称“压力管道”）包括了工艺装置、辅助装置以及界区内公用工程所属的压力管道。
1.3.1本部分适用于《特种设备安全监察条例》规定的“压力管道”的设计和建造。
该条例规定的“压力管道”系指最高工作压力大于或等于0.1MPa的气体、液化、蒸汽介质或可燃、易爆、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道。
1.3.2本部分也适用于公称直径濒于或等于25mm、最高工作压力低于0.1MPa 或真空、不可燃、无毒、无腐蚀性液体压力管道的设计和建造。
1.4本部分不适用范围如下：a)公称压力PN420以上的管道；b)军事装备和核设施的管道；c)石油、天然气、地热等勘探和采掘装置的管道；d)海上设施和煤矿矿井的管道；e)电气、电讯专用的管道；f)移动设备上的压力管道如铁道机车、汽车、船舶、航空航天器等；g)城镇市政公用设施管道；h)长输（油气）管道和油气田集输管道；i)定型设备如泵、压缩机各其他输送或加工液体设备的内部管道以及设备的外接管口；j)采暖通风专业的管道；k)水电站的专用压力管道，如引水管、导水渠等；l)动力管道。
GBT 20801.5-2006 压力管道规范 工业管道 第5部分：检验与试验

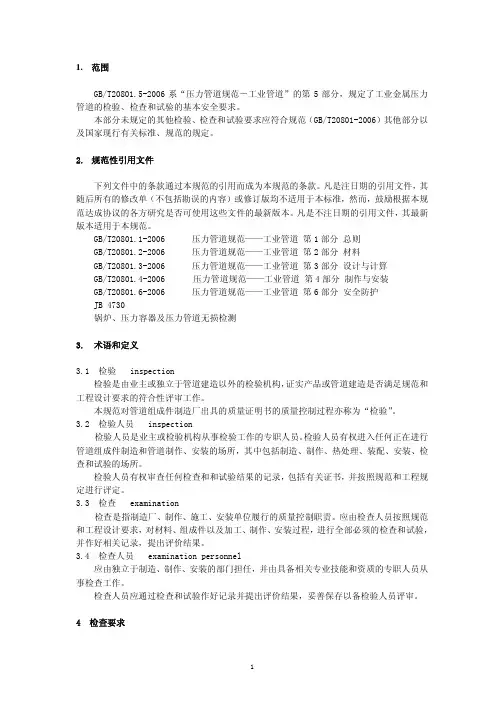

GB/T20801.5-2006 系“压力管道规范－工业管道”的第 5 部分，规定了工业金属压力 管道的检验、检查和试验的基本安全要求。
