HIOKI 3151接地电阻的使用及测量原理
接地电阻仪工作原理

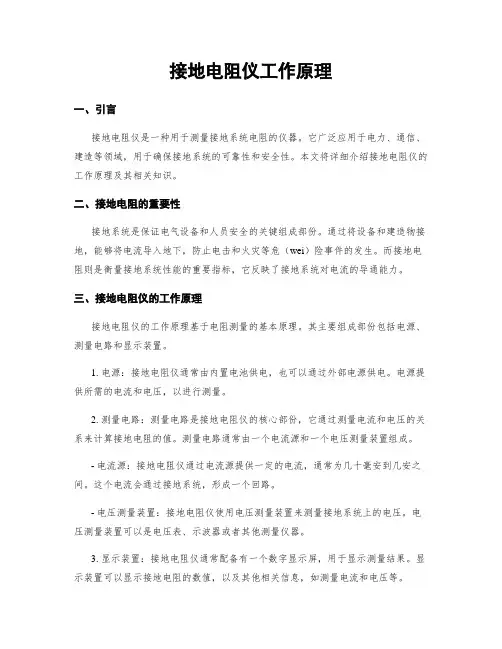

接地电阻仪工作原理一、引言接地电阻仪是一种用于测量接地系统电阻的仪器。
它广泛应用于电力、通信、建造等领域,用于确保接地系统的可靠性和安全性。
本文将详细介绍接地电阻仪的工作原理及其相关知识。
二、接地电阻的重要性接地系统是保证电气设备和人员安全的关键组成部份。
通过将设备和建造物接地,能够将电流导入地下,防止电击和火灾等危(wei)险事件的发生。
而接地电阻则是衡量接地系统性能的重要指标,它反映了接地系统对电流的导通能力。
三、接地电阻仪的工作原理接地电阻仪的工作原理基于电阻测量的基本原理。
其主要组成部份包括电源、测量电路和显示装置。
1. 电源:接地电阻仪通常由内置电池供电,也可以通过外部电源供电。
电源提供所需的电流和电压,以进行测量。
2. 测量电路:测量电路是接地电阻仪的核心部份,它通过测量电流和电压的关系来计算接地电阻的值。
测量电路通常由一个电流源和一个电压测量装置组成。
- 电流源:接地电阻仪通过电流源提供一定的电流,通常为几十毫安到几安之间。
这个电流会通过接地系统,形成一个回路。
- 电压测量装置:接地电阻仪使用电压测量装置来测量接地系统上的电压。
电压测量装置可以是电压表、示波器或者其他测量仪器。
3. 显示装置:接地电阻仪通常配备有一个数字显示屏,用于显示测量结果。
显示装置可以显示接地电阻的数值,以及其他相关信息,如测量电流和电压等。
四、接地电阻的测量方法接地电阻的测量方法主要有三种:电流法、电压法和相位法。
下面将分别介绍这三种方法的原理和特点。
1. 电流法:电流法是最常用的接地电阻测量方法。
它通过测量通过接地系统的电流来计算接地电阻的值。
电流法测量时,接地电阻仪会提供一个已知大小的电流,通过接地系统形成一个回路。
然后通过测量回路上的电压来计算接地电阻的值。
2. 电压法:电压法是另一种常用的接地电阻测量方法。
它通过测量接地系统上的电压来计算接地电阻的值。
电压法测量时,接地电阻仪会提供一个已知大小的电压,然后测量通过接地系统的电流。
接地电阻仪工作原理

接地电阻仪工作原理接地电阻仪是一种用于测量接地系统或者接地装置的电阻值的仪器。
它主要用于确保电气设备和设施的安全运行,防止电击和电气故障。
接地电阻仪通过测量接地系统的电阻值来评估接地系统的质量,以确定是否需要采取进一步的维护措施。
工作原理:接地电阻仪的工作原理基于欧姆定律,即电流通过一个电阻的大小与电压之间的比例关系。
在接地电阻仪中,电流通过接地系统产生的电阻,测量电压降,然后根据欧姆定律计算出接地系统的电阻值。
接地电阻仪通常使用四线法进行测量,以消除测试线的电阻对测量结果的影响。
四线法包括两根电流线和两根电压线。
电流线将电流注入接地系统,而电压线测量电流通过接地系统时的电压降。
在测量过程中,接地电阻仪会产生一个恒定的电流,并测量通过接地系统的电压降。
根据欧姆定律,电阻值等于电压降与电流之比。
因此,通过测量电流和电压降,接地电阻仪可以计算出接地系统的电阻值。
为了确保准确的测量结果,接地电阻仪通常会进行多次测量并取平均值。
此外,为了排除环境因素对测量结果的影响,接地电阻仪还会进行校正和补偿。
例如,它可能会校正温度、湿度和海拔高度等因素对测量结果的影响。
应用场景:接地电阻仪广泛应用于各种电气设备和设施的接地系统测试和维护中。
以下是一些常见的应用场景:1. 建造物和工业设施的接地系统测试:接地电阻仪可以用于测量建造物和工业设施的接地系统的电阻值,以确保其符合相关的安全标准和规定。
2. 电力系统的接地系统测试:接地电阻仪可以用于测量电力系统的接地系统的电阻值,以确保电力设备和输电路线的安全运行。
3. 通信设备的接地系统测试:接地电阻仪可以用于测量通信设备的接地系统的电阻值,以确保通信设备的正常运行和防止干扰。
4. 地下管道的接地系统测试:接地电阻仪可以用于测量地下管道的接地系统的电阻值,以确保管道的防腐和防雷性能。
总结:接地电阻仪是一种用于测量接地系统或者接地装置的电阻值的仪器。
它通过测量接地系统的电阻值来评估接地系统的质量,并确保电气设备和设施的安全运行。
接地电阻仪工作原理

接地电阻仪工作原理一、概述接地电阻仪是一种用于测量接地系统电阻的仪器,它通过测量接地系统与地之间的电阻来判断接地系统的良好性能。
本文将详细介绍接地电阻仪的工作原理。
二、工作原理接地电阻仪的工作原理基于电阻测量的原理,利用电流和电压的关系来计算接地电阻。
1. 电流注入接地电阻仪通过内置的电源,将一定大小的电流注入到接地系统中。
通常使用的电流大小为10mA或100mA,具体大小根据实际需求而定。
电流注入的目的是为了在接地系统中产生一定的电压。
2. 电压测量接地电阻仪通过内置的电压测量回路,测量接地系统与地之间的电压。
电压测量通常使用的是电压表或数字电压计。
3. 计算电阻接地电阻仪通过测量的电流和电压,利用欧姆定律(U=IR)来计算接地系统的电阻。
具体计算公式为:R = U/I,其中R为接地系统的电阻,U为测量得到的电压,I为注入到接地系统的电流。
4. 显示结果接地电阻仪会将计算得到的接地电阻值显示在仪器的屏幕上,以便用户直观地了解接地系统的电阻情况。
通常,接地电阻仪还会提供数据记录和存储功能,方便用户后续的分析和比较。
三、注意事项在使用接地电阻仪时,需要注意以下几点:1. 测量前准备在进行接地电阻测量之前,需要确保接地系统处于正常工作状态,没有任何故障。
同时,还需检查接地电阻仪是否正常工作,电流注入和电压测量功能是否正常。
2. 测量方法接地电阻仪通常提供两种测量方法:二线法和三线法。
二线法适用于小型接地系统的测量,使用两根测试线分别连接接地系统和接地电阻仪。
三线法适用于大型接地系统的测量,使用三根测试线分别连接接地系统、接地电阻仪和电源。
3. 测量环境在进行接地电阻测量时,需要确保测量环境安全。
避免测量时出现雷雨天气或者有高压设备附近的情况,以免对人身安全造成威胁。
4. 测量结果解读接地电阻仪测量得到的结果应该与相关标准进行比较,以确定接地系统的良好性能。
通常,接地电阻的标准值会根据不同的应用领域和要求而有所不同。
接地电阻仪工作原理

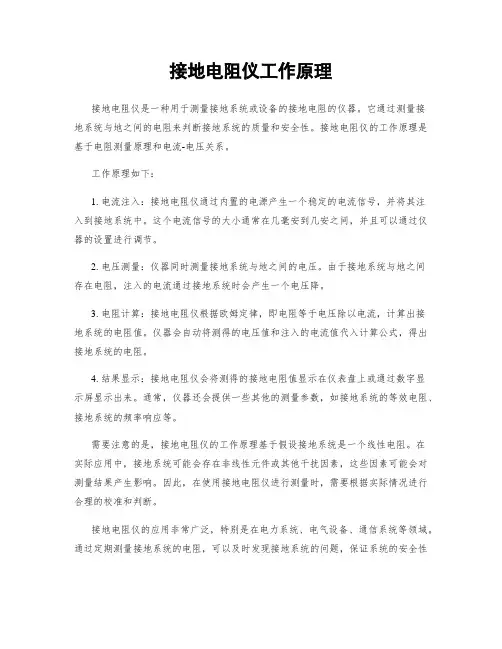

接地电阻仪工作原理接地电阻仪是一种用于测量接地系统或设备的接地电阻的仪器。
它通过测量接地系统与地之间的电阻来判断接地系统的质量和安全性。
接地电阻仪的工作原理是基于电阻测量原理和电流-电压关系。
工作原理如下:1. 电流注入:接地电阻仪通过内置的电源产生一个稳定的电流信号,并将其注入到接地系统中。
这个电流信号的大小通常在几毫安到几安之间,并且可以通过仪器的设置进行调节。
2. 电压测量:仪器同时测量接地系统与地之间的电压。
由于接地系统与地之间存在电阻,注入的电流通过接地系统时会产生一个电压降。
3. 电阻计算:接地电阻仪根据欧姆定律,即电阻等于电压除以电流,计算出接地系统的电阻值。
仪器会自动将测得的电压值和注入的电流值代入计算公式,得出接地系统的电阻。
4. 结果显示:接地电阻仪会将测得的接地电阻值显示在仪表盘上或通过数字显示屏显示出来。
通常,仪器还会提供一些其他的测量参数,如接地系统的等效电阻、接地系统的频率响应等。
需要注意的是,接地电阻仪的工作原理基于假设接地系统是一个线性电阻。
在实际应用中,接地系统可能会存在非线性元件或其他干扰因素,这些因素可能会对测量结果产生影响。
因此,在使用接地电阻仪进行测量时,需要根据实际情况进行合理的校准和判断。
接地电阻仪的应用非常广泛,特别是在电力系统、电气设备、通信系统等领域。
通过定期测量接地系统的电阻,可以及时发现接地系统的问题,保证系统的安全性和可靠性。
此外,接地电阻仪还可以用于工程施工中的接地系统测试和验收,以确保接地系统符合相关的安全标准和规范要求。
总结起来,接地电阻仪的工作原理是通过注入电流并测量电压来计算接地系统的电阻值。
它是一种重要的测量工具,用于评估接地系统的质量和安全性。
在使用接地电阻仪进行测量时,需要注意校准和排除干扰因素,以确保测量结果准确可靠。
接地电阻测量的原理及方法

一、地阻的测量原理影响接地电阻的因素很多:接地桩的大小(长度、粗细)、形状、数量、埋设深度、周围地理环境(如平地、沟渠、坡地是不同的)、土壤湿度、质地等等。
为了保证设备的良好接地,利用仪表对地电阻进行测量是必不可少的,常用的测量仪器是手摇式地阻表和钳形地阻表。
1.手摇式地阻表测量原理手摇式地阻表是一种较为传统的测量仪表,它的基本原理是采用三点式电压落差法,如图1所示。
其测量手段是在被测地线接地桩(暂称为X)一侧地上打入两根辅助测试桩,要求这两根测试桩位于被测地桩的同一侧,三者基本在一条直线上,距被测地桩较近的一根辅助测试桩(称为Y)距离被测地桩20 米左右,距被测地桩较远的一根辅助测试桩(称为Z)距离被测地桩40米左右。
测试时,按要求的转速转动摇把,测试仪通过内部磁电机产生电能,在被测地桩X和较远的辅助测试桩(称为Z)之间“灌入”电流,此时在被测地桩X和辅助地桩Y之间可获得一电压,仪表通过测量该电流和电压值,即可计算出被测接地桩的地阻。
2.钳形地阻表测量原理钳形地阻表是一种新颖的测量工具,它方便、快捷,外形酷似钳形电流表,测试时不需辅助测试桩,只需往被测地线上一夹,几秒钟即可获得测量结果,极大地方便了地阻测量工作。
钳形地阻表还有一个很大的优点是可以对在用设备的地阻进行在线测量,而不需切断设备电源或断开地线。
电路中E和I旁的圆环表示钳形地阻表的环形卡口,Rx为被测地线桩的地阻,R1、R2 ...Rn 为分布式接地系统中其它接地点的地阻。
该图可以进一步等效为图3。
测量时,钳形地阻表利用电磁感应原理通过其前端卡口(内有电磁线圈)所构成的环向被测线缆送入一恒定电压E,该电压被施加在图3所示的回路中,地阻表可同时通过其前端卡口测出回路中的电流I,根据E和I,即可计算出回路中的总电阻,即:E/I=Rx+1/(1/R1+1/R2+...+1/Rn)1/(1/R1+1/R2+...+1/Rn)为R1、R2 ...Rn并联后的总电阻在分布式多点接地系统中,通常有Rx >>1/(1/R1+1/R2+...+1/Rn),“>>”意为“远远大于”假设上述条件成立,则被测地阻Rx=E/I。
接地电阻仪工作原理

接地电阻仪工作原理1. 引言接地电阻仪是一种用于测量接地系统的电阻值的仪器。
它广泛应用于建造物、电力设备、通信设备等领域,以确保接地系统的安全可靠性。
本文将详细介绍接地电阻仪的工作原理。
2. 工作原理概述接地电阻仪的工作原理基于电流-电压关系和欧姆定律。
当接地系统中存在电阻时,将通过接地系统施加一个电流,测量系统中的电压,从而计算出接地电阻的值。
3. 工作原理详解接地电阻仪包含一个电流源和一个电压测量装置。
工作时,电流源将一定大小的电流注入到接地系统中,同时电压测量装置测量接地系统的电压。
3.1 电流源电流源通常采用恒流源,它能够输出稳定的电流。
电流源的输出电流可以通过仪器的控制面板进行调节,以适应不同接地系统的要求。
3.2 电压测量装置电压测量装置通常采用电压表或者数字多用表。
它能够准确测量接地系统的电压,并将测量结果显示在仪器的显示屏上。
4. 测量过程接地电阻仪的测量过程通常包括以下几个步骤:4.1 准备工作在进行接地电阻测量之前,需要确保接地系统处于正常工作状态,并断开与系统的其他连接,以避免测量结果的干扰。
4.2 连接测量仪器将接地电阻仪的电流源和电压测量装置分别连接到接地系统的两个测量点上。
确保连接坚固可靠,以避免测量误差。
4.3 施加电流打开接地电阻仪的电流源,并调节输出电流的大小。
普通情况下,输出电流的大小应根据接地系统的特点和要求进行调整。
4.4 测量电压打开接地电阻仪的电压测量装置,并观察仪器的显示屏上的电压数值。
测量时应保持电流源的输出电流稳定,以确保测量结果的准确性。
4.5 计算接地电阻根据测量得到的电流和电压数值,使用欧姆定律计算接地电阻的值。
欧姆定律表达式为:R = V/I,其中R表示接地电阻,V表示电压,I表示电流。
5. 结果分析根据测量得到的接地电阻值,可以对接地系统的安全性进行评估。
普通情况下,接地电阻的值越小,说明接地系统越可靠。
如果接地电阻的值超过了规定的安全标准,可能需要采取相应的措施来改善接地系统的性能。
接地电阻仪工作原理

接地电阻仪工作原理一、引言接地电阻仪是一种用于测量接地系统的电阻值的仪器,广泛应用于电力、通信、建筑等领域。
它通过测量接地系统中电流和电压的关系,计算出接地电阻的数值。
本文将详细介绍接地电阻仪的工作原理及其相关知识。
二、接地电阻仪的组成接地电阻仪一般由测量电路、显示装置和供电系统三部分组成。
1. 测量电路测量电路是接地电阻仪的核心部分,它包括电流源、电压源和测量电路。
其中,电流源用于提供测量电路中的电流,电压源用于提供测量电路中的电压。
测量电路则通过测量电流和电压的关系,计算出接地电阻的数值。
2. 显示装置显示装置用于显示接地电阻的数值。
一般来说,接地电阻仪采用数字显示方式,可以直观地显示出接地电阻的数值。
同时,一些接地电阻仪还具备数据存储和传输功能,方便用户进行数据分析和管理。
3. 供电系统供电系统为接地电阻仪提供电源,一般采用电池或者交流电源。
电池供电的接地电阻仪具有便携性强的特点,适用于户外工作环境。
而交流电源供电的接地电阻仪则适用于长时间连续工作的场合。
三、接地电阻仪的工作原理接地电阻仪的工作原理基于欧姆定律和电流分压定律。
1. 欧姆定律欧姆定律是电流和电压之间的基本关系,表述为I=U/R,其中I表示电流,U表示电压,R表示电阻。
根据欧姆定律,当电流和电压已知时,可以通过计算得到电阻的数值。
2. 电流分压定律电流分压定律是电流在并联电阻电路中分配的规律。
在接地电阻测量中,将待测接地电阻与已知电阻串联,通过测量电流和电压的关系,可以计算出待测接地电阻的数值。
3. 测量过程接地电阻仪的测量过程一般分为两步:一是测量接地系统中的电压;二是测量接地系统中的电流。
在测量电压时,接地电阻仪将一个已知电阻与待测接地电阻串联,然后将电压源的正极接地,负极接待测接地电阻的一端,通过测量电路测量出电压值。
在测量电流时,接地电阻仪将电流源的正极接待测接地电阻的一端,负极接地,通过测量电路测量出电流值。
根据测量得到的电流和电压值,接地电阻仪可以通过计算得到接地电阻的数值。
接地电阻测试仪的测量原理

接地电阻测试仪的测量原理接地电阻测试仪是一种专业的测试仪器,它主要用来测试接地电阻的大小,同时也能测试电线或电缆的接头接触性能。
在建筑物的电力系统中,接地电阻是一个很重要的参数,它直接影响到人员的安全以及电气设备的正常运行。
因此,接地电阻测试仪的使用非常普遍,下面我们来了解一下它的测量原理。
接地电阻的定义接地电阻是指接地极及其附带设备、电缆电线母线等导体连接到大地的电阻。
在单相系统中,接地电阻主要用来保护人员的安全;而在三相系统中,接地电阻除了起到保护人员的作用外,还对保护电气设备也有很大的作用。
接地电阻测量接地电阻测试仪是使用电学参数测量法进行测试的。
一般来说,接地电阻测试仪测量的是接地系统的欧姆电阻值,即接地回路中所有导体与大地之间的电阻。
测试过程中,测试电流都是由测试仪器产生的,而测试电压则是由测试电极产生的。
通过量测电流和测试电压,就可以计算出接地电阻的大小。
测量原理接地电阻测试仪的主要原理是欧姆定律。
欧姆定律是指,电流在通过电阻时,与通过的电阻成正比,与电阻两端的电势差(即电压)成反比。
因此,在测试过程中,只需要在接地系统内注入一定电流,然后测量出接地系统的电势差,就可以通过欧姆定律计算出接地电阻的大小,具体计算公式为:R = U / I其中,R 表示接地电阻,U 表示测试电极电压,I 表示测试电流。
需要注意的是,在实际测试中,为保证测试的准确性,需要对测试电路进行校验,避免外界因素对测试结果的影响。
同时,在测试之前,还需要对测试电极进行清洁,以保证测试精度。
测量步骤在实际测试中,接地电阻测试仪的测量步骤如下:1.测量之前,需要对测试电极进行清洗和消毒,并检查测试仪器是否正常工作。
2.将测试电极插入接地回路中,并通过测试仪器设定测试参数,如测试电流、测试时间等。
3.启动测试仪器,并进行测试记录。
4.测量完成后,需要检查测试结果是否合理,如测试数据是否准确、是否达到测试要求等。
总结通过测量接地电阻,可以判断接地系统的安全性和良好性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3、测定原理
3电极法(精准测量)
被测的接地电阻Rx可由电流互感器的变比k和电位器的电阻Rs所决 定,而与电流接地极C的电阻Rc无关。用上述原理测量接地电阻的方法 称为补偿法。 需要指出的是,电流接地极C用来构成接地电流的通路是完全必要 的。如果只有一个电极,则测量结果将不可避免地将接地体E的接地电 阻包括进去,这显然是不正确的。还要指出的是,一般都是采用交流电 进行接地电阻的测量,这是因为土壤的导电主要依靠地下电解质的作用, 如果采用直流电就会引起化学极化作用,以致严重地歪曲测量结果。
HIOKI 3151接地电阻的使用 及测量原理
制作人:普罗旺斯のpig
目录
基本概念 HIOKI 3151的使用 测定原理
1 2 3 4
相关规定
1、基本概念
接地电阻 就是电流由接地装置流入大地再经大地流向 另一接地体或向远处扩散所遇到的电阻,它包括接地 线和接地体本身的电阻、接地体与大地的 限远处的大地电阻。接地电阻大小直接体现了电气装 置与“地”接触的良好程度,也反映了接地网的规模。
4、相关规定
系统接地电阻的要求
交流工作接地,接地电阻不应大于4Ω; 安全工作接地,接地电阻不应大于4Ω; 直流工作接地,接地电阻应按系统具体要求确定; 防雷保护地的接地电阻不应大于10Ω; 对于屏蔽系统如果采用联合接地时,接地电阻不应 大于1Ω
谢谢!
2、HIOKI 3151的使用
2电极法(简易测量)
4、量程选择:依次将功能选择开关旋到接地电阻X100Ω 档(最大档),X10Ω , X1Ω 档,通过按“Press On”按钮,调节电阻旋钮,观察电压表指针移动范围确定 所测电阻范围,当然可以按照其他的选档顺序进行测量,总之一定要选择最佳的档 位去测量才能使所测的值最准。 5、读数:按住“Press On”键,调节右方电阻按钮,直到指针指向中间“0”位。读 取读数,读数方法为:右侧读数值*档位,读取完毕后记录。
3、测定原理
3电极法(精准测量)
假设交流发电机在某一时刻输出交流 电,其左端位高电位,则此刻I经电流互感 器的原边→端钮E→接地体E′→大地→电流 接地极C′→端钮C1,再回到手摇发电机右 端构成一个闭合回路。在E′的接地电阻RX 上形成的压降IRX随着与E′极距离的增加而 急剧下降,在P′极时降为零。同样,两电 极P′和C′之间也会产生压降,其值为IRC, 电位分布如右图所示。 电流互感器的二次电流为KI(K是互感 器的变比:I2/I1),该电流经过电位器S点 的压降为KIRS。借助调节电位器的活动触 电W,使检流计指示为零,此时,P′、S两 点间的电位为零,即:IRX=KIRS RX=KRS
2、HIOKI 3151的使用
3电极法(精准测量) 5、辅助接地棒C和P的状态确认 6、量程选择:依次将功能选择开关旋到接地电阻X100Ω 档(最大档),X10Ω , X1Ω 档,通过按“Press On”按钮,调节电阻旋钮,观察电压表指针移动范围确定 所测电阻范围,当然可以按照其他的选档顺序进行测量,总之一定要选择最佳的档 位去测量才能使所测的值最准。 7、读数:按住“Press On”键,调节右方电阻按钮,直到指针指向中间“0”位。读 取读数,读数方法为:右侧读数值*档位,读取完毕后记录。
2、HIOKI 3151的使用
3电极法(精准测量) 1、较零:使用电笔转动ADJUST旋钮,直到指针指到0为止 2、电池电压检查:将功能选择开关置于电池档,按压测量按钮,查看显示屏上 指针,若指针指示在屏幕上电池范围内,则表示电池正常,可以使用,若指针超 出电池图纸范围外,则表示电池处于低电状态,需要更换电池,否则本仪器不可 正常使用。 3、接地电压确认:将功能选择开关置于V档,如果读数大于10V,要将相关电气 设备关闭,待接地电压降低后再进行接地电阻测试,否则会影响接地电阻测试精 度。 4、选择档位3a,将P和C接地钉打到地深处,它们和待测地设备排列成一行(直 线),且彼此间间隔隔10米远,若E、P、C不能在同一水平线上,则两者之间最 大角度不能超过30°)
3、测定原理
2电极法(简易测量)
3、测定原理
2电极法(简易测量)
Ux=I*(Rx+Ro) Us=I*Rs/n Ux=Us →Rx+Ro=Rs/n
3、测定原理
3电极法(精准测量)
3、测定原理
3电极法(精准测量)
Ux=I*Rx Us=I*Rs/n Ux=Us →Rx=Rs/n
3、测定原理
3电极法(精准测量) 被测量的接地装置作为一个电极(E) 另外布置2个辅助电极(P、C),一个接电 源的电流回路(电流极C),另一个接电 压回路(电压极P)为满足测得的值为接 地电阻的真值,要求电压极P位于零电位 处。 根据计算,要求测量误差愈小,则 S(E到C的距离)值应该愈大。通常情况 下,当要求测量误差不小于5%一般S应 不小于40米。 对一些接地电阻较小的接地体,根 据计算,当电压极位于P’=0.618S的P’点 时,即使距离较小,仍可以测出接地电 阻的真值。
2、HIOKI 3151的使用
HIOKI 3151的按钮
2、HIOKI 3151的使用
HIOKI 3151的参数
2、HIOKI 3151的使用
2电极法(简易测量)
1、较零:使用电笔转动ADJUST旋钮,直到指针指到0为止 2、电池电压检查:将功能选择开关置于电池档,按压测量按钮,查看显示屏上指针, 若指针指示在屏幕上电池范围内,则表示电池正常,可以使用,若指针超出电池图纸 范围外,则表示电池处于低电状态,需要更换电池,否则本仪器不可正常使用。 3、接地电压确认:将功能选择开关置于V档,如果读数大于10V,要将相关电气设备 关闭,待接地电压降低后再进行接地电阻测试,否则会影响接地电阻测试精度。
