接地电阻的测试
四线测量是将恒流源电流流入被测电阻R的两根电流线和 电压测量端的两根电压线分离开,使得测量端的电压不 再是恒流源两端的直接电压。四线测量法比通常的测量 法多了两根馈线,断开了电压测量端与恒流源两端连线 。由于电压测量端与恒流源端断开,恒流源与被测电阻 Rx、馈线 RL1、RL2构成一个回路。送至电压测量端 的电压只有Rx两端的电压,馈线RL1、RL2电压没有送 至电压测量端。因此,馈线电阻RL1和RL2对测量结果 没有影响。馈线电阻RL3和RL4对测量有影响,但影响 很小,由于电压表的输入阻抗(MΩ级)远大于馈线电阻 (Ω级),所以,四线测量法测量小电阻的准确度较高。
保护接地的完整性
接地端子的夹紧装置应充分牢固,应能防止导线的偶然 松脱; 接地端子和导体应有足够的容量; 接地连接应先于载流连接端接通,后于载流连接断开; (电源软线中载流导线在接地导线之前先绷紧) 保护接地电路中不应串接开关或过流保护装置(有例外 ); 保护接地如果是绝缘的,应采用绿黄双色线; 保护接地端子应耐腐蚀;(电化学表中分界线以上的组 合应避免采用,耐腐蚀性可通过适当的电镀或涂覆处理来 实现。)
保护接地的完整性
铜-铝
接地电阻测试
家用电器产品主要的防触电保护原理是,当电器产品 万一绝缘失效引起易触及金属部件带电时,可使易触 及的金属部件和电器上的接地端子和供电线路中的接 地回路连成一体,产生较大的回路电流,并通过供电 线路中过流保护装置动作切断电器供电电源,使人触 及这类器具的金属部件时不产生电击的危险。 接地电阻测试就是使用大电流的低电压源加到接地回 路来核实接地路径的完整性换言之,在过流保护装置 未动作的这段恶劣时期,应通过可靠的接地连续性来 保证使用者的安全
保护接地的完整性

2022接地电阻测试方法精选ppt

2022接地电阻测试方法精选ppt

1、使被接地极E′、电位探测针P′和电流探测针C′,依直线彼此相距20m插入地中, 且电位探测针P′插于接地极E′和电流探测针C′之间;
2、用专用导线将各极与测试仪的相应端子连接,即E′接E、P′接P和C′接C; 3、将仪表放于水平位置,检查检流计的指针是否指于中心线上(即零线),否则可用
零位调整器将其调正指于中心线 ;
各种接地装置对工频接地电阻数值都有不同的要求,在接地装置完工后或在 运行中,均需按规定进行测量(即土壤干燥时进行); 一般在不指明时,接地电阻均指工频接地电阻而言,测量出的接地电阻数值也是工频接地电阻值,以便衡量其接地电阻是否符合规程 要求。 1、使被接地极E′、电位探测针P′和电流探测针C′,依直线彼此相距20m插入地中,且电位探测针P′插于接地极E′和电流探测针C′之间; 接地线和接地体都使用金属材料,统称为接地装置,电力部门按用途不同设有各种接地装置 ,如保护接地、工作接地和防雷保护接地 等。 在上述各种电阻中,接地线和接地体的电阻很小,可以忽略不计。 接地线和接地体都使用金属材料,统称为接地装置,电力部门按用途不同设有各种接地装置 ,如保护接地、工作接地和防雷保护接地 等。 接地电阻有冲击接地电阻和工频接地电阻之分。 在上述各种电阻中,接地线和接地体的电阻很小,可以忽略不计。 接地线和接地体都使用金属材料,统称为接地装置,电力部门按用途不同设有各种接地装置 ,如保护接地、工作接地和防雷保护接地 等。 一、接地电阻的定义 5、如“测量标度盘”的读数小于1时,应将“倍率开关”置于较小倍数,再重新调整“测 量标度盘”,以得到正确读数; 为了保证四季中接地电阻均能符合要求,最好在条件最 接地电阻有冲击接地电阻和工频接地电阻之分。 1、使被接地极E′、电位探测针P′和电流探测针C′,依直线彼此相距20m插入地中,且电位探测针P′插于接地极E′和电流探测针C′之间; 5、如“测量标度盘”的读数小于1时,应将“倍率开关”置于较小倍数,再重新调整“测 量标度盘”,以得到正确读数;

接地电阻与检测方法PPT文档共32页

接地电阻与检测方法PPT文档共32页

1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事,无字句处读书。——周恩来 5、阅读使人充实,会谈使人敏捷,写作使人精确。——培根
接地电阻与检测方法

6、黄金时代是在我们的前面,而不在 我们的
8、你可以很有个性,但某些时候请收 敛。

9、只为成功找方法,不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。

10、只要下定决心克服恐惧,便几乎 能克服 任何恐 惧。因 为,请 记住, 除了在 脑海中 ,恐惧 无处藏 身。-- 戴尔. 卡耐基 。

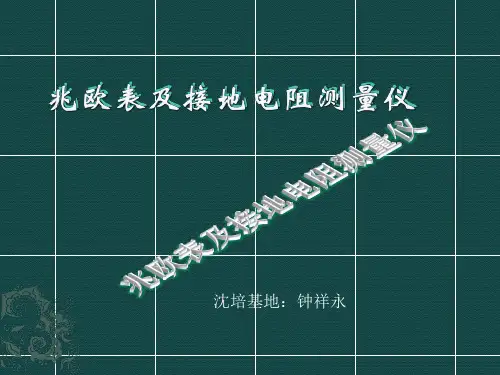

兆欧表及接地电阻PPT课件

兆欧表及接地电阻PPT课件
沈培基地:钟祥永
兆欧表
兆欧表是一种专门用来测量电气设备绝 缘电阻的便携式仪表。
一般的兆欧表主要由手摇直流发电机、 磁电系比率表以及测量线路组成。手摇直 流发电机的额定电压主要有500V、1000V、 2500V等几种。
兆欧表内部构造示意图
目前生产的兆欧表许多 也采用手摇交流发电机, 输出的交流电压经过倍 压整流后供给测量线路 使用。
开路试验在兆欧 表未接通被测电 阻之前,摇动手柄 使发电机达到 120r/min的额定 转速,观察指针是 否指在标度尺 “∞”的位置。
表笔 分开
兆欧表的开路试验
表笔
短接 短路试验将端钮 L和E短接,缓慢 摇动手柄,观察 指针是否指在标 度尺的“0”位置。
兆欧表的短路试验
测量时兆欧表的操作方法
测量绝缘电阻必须在被测设备和线路停电的 状态下进行。对含有大电容的设备,测量前 应先进行放电,测量后也应及时放电,放电 时间不得小于2min,以保证人身安全。
兆欧表与被测设备间的连接导线不能用双股 绝缘线或绞线,应用单股线分开单独连接。
摇动手柄时应由慢渐快至额定转速120r/min。 在此过程中,若发现指针指零,应立即停止 摇动手柄,避免表内线圈因发热而损坏。
测量具有大电容设备的绝缘电阻,读数后不能 立即停止摇动兆欧表,以防止已充电的设备放 电而损坏兆欧表。此时应在读数后一边降低手 柄转速,一边拆去接地线。在兆欧表停止转动 和被测物充分放电之前,不能用手触及被测设 备的导电部分。
测量设备的绝缘电阻时,应记录测量时的温度、 湿度、被测设备的状况等,以便于分析测量结 果。
测量绝缘电阻的结果如超过规定值,应及时进 行处理,否则可能发生人身和设备的安全事故。
为什么不能用万用表欧姆挡测量电气设备的绝 缘电阻?

接地电阻的测量PPT学习教案

接地电阻的测量PPT学习教案

1 a
1
d13
1 d12
1
d122 d123 2d12d13 cos
式中
U12——电压极与被测接地装置之间的电压; I——通过接地装置流入地中的测试电流; a—— 被测接地装置的等效球半径; d12—— 电压极和被测接地装置的等效中心距离; d1—3———电电流流极极和和接被地测装接置地等装效置中的心等的效连中线心与距电离流;极和接 地装置等效中心的连接线之间的夹角,一般取
表5-1 采用不同电极距离测量圆盘接地体接地电阻的误差
电极距离d13
5D
4D
3D
2D
D
从5误-1差看出(%,)用2-0D.0补57偿法-0测.08量9 圆-0盘.2接16 地体-0.的826接地电-8.阻2 时,其误 差比较小(小于1%)。
第7页/共47页
如果地网是圆环接地体,同理可证明,若采用补偿法,
第35页/共47页
图5-8 四极法测量工频接 地电阻的原理接线图 1-被测接地装置;2-测量 用电压极; 3、测量用电流极;4-辅助 电极
图5-8是消除电压线和电流线之间互感影响的四极法的原 理接线图。图中的四极是指被测接地装置1、测量用的电 压极2、电流极3以及辅助电极4。
在使用四极法时应注意,辅助电极离地网的距离不能过 近,否则将使测量( 1误~差1 )大大增加。在实际测量中辅助电 极可打在离地网边1缘0 第2036页/共地47网页 对角线长度处。
(5-4)
1,2电极之间的总电位等于U’与U”之和,即
(5-5)U U 'U '' I ( 1 1 1 1 )
2 rg d12 d 23 d13
第3页/共47页
因此1、2极之间呈现的电阻Rg为

接地电阻测量原理与方法(教育课资)

接地电阻测量原理与方法(教育课资)

接地电阻测量原理梁子斌对从事地电学工作,对接地电阻的概念并不陌生,然并非能完全理解。

这里想跟大家聊聊其概念和测量原理。

1.接地电阻概念,接地装置在输变电工程中是个特殊的项目,属隐蔽工程。

对新安装的接地装置,它包括埋入地中直接与大地接触的金属导体,或称接地体,以及连接接地体与电气设备接地部分的接地线。

为了确保其是否符合设计或规程要求必须经过检验才能正式投入运行。

接地电阻就是当有电流由接地体流入土壤中将呈现有电阻,这就是接地电阻。

接地电阻本质是由土壤产生的电阻,是接地装置泄放电流时表现出来的电阻。

由高斯定理知道,在全空间中,一半径为R的导体球其接地电阻为ρ地=ρ4πR,如在地表无限半空间中其接地电阻大一倍ρ地=ρ2πR,埋在地下某深度中,则在两者之间,对均匀介质,也可以解析得到。

还有不同形状的接地体,圆盘形、棍形,环形等都有公式可以计算。

其等效电路如下图:其中U为接地体对大地零电位参考点的电位差,I为流过接地体的电流U/I即为接地电阻。

接地电阻测量原理看视很简单,通过电压的电流的测量就可以得到电阻值,可实际上并不容易。

试想想,在工作现场去哪能找到大地零电位的参考点那?哎呀,有思路了,我们可以临时做一个啊,再做一个接地,可这临时的接地电阻值也不知道,我们可以知道这两个电阻之和,一个方程,两个位知数!好办,再加一个辅助接地电极,这样我们两两进行测量,三个方程,三个未知接地电阻,简单解方程就可以啦!呵呵,还不明白呀,看下面示意图。

我们分别将RR1,RR2,R1R2做环路供电,电压和电流我们都会测的,测得后容易得到R+R1,R+R2,R1+R2,更不用说现在都有万用表了,真接可以测出的,多大的阻值,万用表都能测得,别担心。

接地电阻也和收音机里的电阻一样,道理没什么不同。

好了,写方程吧。

{ R+R1=r 1R+R1=r 2R1+R2=r 12 这里r 们就是我们万用表的读数R是我们要测的接地电阻,R1,R2是两个辅助电极的接地电阻,这方程找个中学生解一下,是R=(r1+r2-r12)/2吧?他一定是中学生了。

《仪表接地技术》PPT课件

《仪表接地技术》PPT课件

3、防反击 防雷装置在承受雷击时,接闪器、引下线、接地装置
呈现很高电压,可能击穿邻近导体的绝缘,造成反击。为 此,必须保证接闪器、引下线、接地装置与邻近导体之间 保持足够的安全距离。
独立避雷针空中距离一般不得小于5m。 避雷线空中距离一般也不得小于5m。 接地装置地下距离一般不得小于3m。
防直击雷措施。一般是采用避雷针或避雷带。 2、防雷电感应 防雷电感应分为防静电感应和防电磁感应。
(1)防静电感应 ① 将建筑物和构筑物的金属设备、管道金属构架、电缆金属外皮、钢
屋架、钢窗等接地。
② 将建筑物和构筑物的金属屋面、屋面结构钢筋、屋面金属网格以及 突出屋面的金属体接地。
防静电感应的接地装置应与电气设备接地装置共用。
当安装在金属仪表盘、箱、柜、框架上的仪表,与已接地 的金属仪表盘、箱、柜、框架电气接触良好时,可不做保 护接地。
1.2 工作接地 工作接地的作用是保证仪表精确、可靠地正常工作。它包
括信号回路接地、屏蔽接地和本安系统接地。
1、仪表信号回路接地 在仪表及控制系统中,信号分为隔离信号和非隔离信号。
输入式安全栅除了进行能量转换传输外,还进行了检测信
号的传输。来自现场变送器的4~20 mA DC信号经限流限 压电路、整流滤波电路Ⅰ(此时该电路起调制器的作用)、 隔离变压器T2耦合到共基极放大整流电路。共基极放大整 流电路在此起解调器的作用,把方波信号还原成1~5 V DC信号,作为输出送给控制室仪表。所以从信号通道来 看,安全栅是一个放大系数为1的传送器,被传送的信号 经过调制一变压器耦合一解调的过程后,照原样送出(或 转换成1~5 V DC的标准信号)。
图 5—5 信号回路在控制室和现场两侧同时接地示意图
④ 现场仪表接线箱两侧的电缆屏蔽层应在箱内跨接,现场仪 表接线箱内的多芯电缆备用芯要在箱内作跨接。见图 5—6
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
上一页 下一页 返9回
模块六 接地电阻测量仪
(二)接地电阻测量仪的接线 三端钮式测量仪接线如图6-3(a)所示,四端钮测量仪接线如图
6-3(b)所示。接线的具体方法是:将两根探测针分别插入地中, 电位探针P插在距被测接地装置E20 m处,电流探针C插在距 被测接地装置E40 m处。三者成一直线且彼此相距20 m。 再用导线将E',P',C’连接在仪器的相应端钮E,P,C上。两根探 测针都需垂直插入地下400 mm以上。
上一页 下一页 返11回
模块六 接地电阻测量仪
如果测量标度盘的读数小于1Ω,则应将粗调倍率旋扭置于倍 数较小的档,并重新测量和读数。
为了保证测得的接地电阻值准确可靠,应在测量完毕后移动 两根探测针,更换另一个地方进行再次测量,一般每次所测 得的接地电阻值不会完全相同,最后取几个测得值的平均数, 确定为该接地装置的电阻值。
上一页 下一页 返7回
知识库
技术特性及应用范围
接地电阻测量仪主要用来测量电气设备外壳及建筑物避雷装 置等的接地电阻的大小。其技术特性主要有:
(1)允许工作环境温度及湿度变化范围较宽。 (2)线路与外壳间的绝缘电阻不低于20 MΩ (3)发电机手柄额定转速为120 r/min。
上一页 下一页 返8回
1
模块六 接地电阻测量仪
一、概述
良好的接地是电气设备正常运行的重要保证。在电力系统中, 为了防止电力设备的绝缘层被击穿和因漏电使电力设备的外 壳带电,一般要把设备的外壳接地。此外,为了防止雷电袭 击,高大建筑物的高压输电线等都需装设避雷装置(包括避雷 针、避雷线、避雷器等),这些装置都要可靠接地,即要求接 地电阻应尽可能的小。
模块六 接地电阻测量仪
二、结构
如图6-1所示为接地电阻测量仪,它由一只高灵敏度的磁电系 检流计、手摇交ቤተ መጻሕፍቲ ባይዱ发电机、电流互感器以及调节电位器等组 成。考虑到被测接地电阻大小不同,量程有0~1/10/100Ω和 0~10/100/1000Ω两种。它带有一根电位探测针和一根电流探 测针。
上一页 下一页 返4回
上一页 下一页 返5回
模块六 接地电阻测量仪
图6-2所示接地电阻测量仪,有三个量程,可以测量不同 接地电阻的大小,用联动的转换开关S同时改变互感器二 次侧的并联电阻和检流计的并联电阻,即可改变量程。 通过选择不同的量程挡,并调节仪表面板上电位器补偿 电阻R的旋钮使检流计指零,使P1电极的电位与R可调端 的电位相等,就可以由读数盘上读得r的值,则被测接地 电阻为
模块六 接地电阻测量仪
四、使用方法
(一)测前准备 首先断开电源,然后拆开接地干线的连接点。 将接线处打磨光滑,去掉锈蚀。 对仪表进行短路试验,E,P,C端扭短路,摇动手柄,调整粗调
旋扭和细调拨盘,使指针指零。 测量接地电阻,应选择在土壤导电率最低、土壤干燥的时期,
如冬季最冷的时候或夏季进行。
上一页 下一页 返10回
模块六 接地电阻测量仪
(三)正确使用 将接地电阻测量仪的粗调倍率旋扭置于最大倍数位置,一面
缓慢转动发电机的手柄,一面调节粗调旋扭,使检流计的指 针接近中心红线位置,当检流计接近平衡时,再加快发电机 手柄的转速使之达到120r/min;同时调节测量标度盘细调拨盘, 使检流计指针直至居中,稳定地指在红线位置为止;这时,用 测量标度盘(表头)的读数乘以粗调倍率旋扭的定位倍数,即 为接地装置的接地电阻值。例如,粗调倍率旋扭的定位倍数 是10,表头上的读数为0.4 ,所测接地装置的接地电阻即为0. 4 x 10Ω=4Ω
模块六 接地电阻测量仪
三、工作原理
如图6-2所示,接地电阻测量仪是根据补偿法原理制成的。图 中电路有四个端钮,其中P2和C2短接后,接至被测接地极;如 果是三个端钮的测量仪,则P2、C2内部已连通并引出一个端 钮E,可直接接至被测接地极。另外,P1和C1分别是电位辅 助电极和电流辅助电极的端钮。测量时,分别用导线将它们 与电极探针连接,电极探针接至被测接地极20 m处和40 m处, 两探针应保持20 m的距离。
所谓“接地”是指把电气设备的某些部分或金属外壳用接地 线与接地体连接起来,然后将接地体埋入地下。接地装置的 接地电阻包括接地线电阻、接地体电阻、接地体与土壤之间 的接触电阻和接地体与大地之间的散流电阻,其中大地散流 电阻在接地电阻中起主要作用。
下一页 返2回
模块六 接地电阻测量仪
接地电阻是检验接地装置质量的主要项目,必须按照技术要 求规定的标准进行检验,不可任意降低标准值。如果接地电 阻不符合要求,不但不能保证安全,反而会造成安全的错觉。 因此,定期测量接地电阻是安全用电的重要保证。各类接地 装置的接地电阻合格值见表6-1。
接地电阻测量仪是检验测量接地电阻的常用仪表(又称接地摇 表),在测量时其所使用的电源应是交流或断续直流电源,因 为土壤的导电主要依靠地下电解质的作用,如果采用直流电 源,直流电流通过大地时就会产生极化现象,产生极化电动 势,从而影响测量结果。下面简单介绍指针式接地电阻测量 仪的相关知识。
上一页 下一页 返3回
电气设备接地电阻的测量应该定期进行。接地电阻按要求在 一年中任何时候都不能大于规定的数值,所测接地电阻小于 规定值才算真正符合要求。
模块六 接地电阻测量仪
模块概述
接地电阻测量仪(接地摇表)是根据补偿法原理制成的,主要 用来测量电气设备外壳或建筑物避雷设备的接地电阻。它由 一只高灵敏度的磁电系检流计、手摇交流发电机、电流互感 器以及调节电位器等组成。
教学目标
1.了解接地电阻测量仪的用途和结构; 2.掌握接地电阻测量仪的使用方法。
Rx Kr
式中,K为电流互感器的变流比。
上一页 下一页 返6回
模块六 接地电阻测量仪
为了保证检流计的灵敏度不变,测量仪还设置了检流计的分 流器电阻R5~R8;为了隔断地中直流杂散电流,测量仪在P1端 用了电容C。
一般接地电阻测量仪采用的是交流电源,但用作指零仪表的 检流计是磁电系的,所以仪表还备有机械整流器或相敏整流 器,以便将交流发电机的交流电压整流为检流计所需的直流 电压。
