最新1. 行星齿轮机构的传动原理和结构
单元三 行星齿轮变速装置
单排单级行星齿轮机构实物图
7
单元三 行星齿轮变速装置
（2）单排单级行星齿轮机构的变速原理和传动比计算
1）单排单级行星齿轮机构的变速原理 单排单极行星齿轮机构必须将太阳轮、齿圏和行星架三个
元件中的一个加以固定，或者将某两个元件互连接在一起，输 入与输出才能获得一定的传动比。改变各元件的运动状态，可 获得多个传动比。
8
单元三 行星齿轮变速装置
2）单排单级行星齿轮机构传动比计算 ①用运动方程计算传动比 单排单级行星齿轮机构运动方程：n1+an2(1+a)·n3=0 式中：n1 -太阳轮转速；n2-齿圈转速；n3 -行星架转速；
a=齿圈齿数Z2 与太阳轮齿数Z1之比，即a = Z2/ Z1 且 a＞1（a一般为2点几）。 通过解上述三元一次方程，得出传动比。
（3）、行星架输入，太阳轮制动，齿圈输出
1）转矩传动分析
如图3-8所示，当行星架输入顺时针旋转时，行星 架必带着行星轮一齐顺时针旋转，因太阳轮制动， 因此太阳轮的轮齿必给行星轮轮齿一个反作用力， 行星轮必顺时针旋转，行星轮顺时针旋转时，其轮 齿必给齿圈轮齿一个推力，齿圈在行星轮齿作用下， 必克服其运动阻力而顺时针旋转输出。行星轮既自 转又绕太阳轮公转。
太阳轮 S
构输入元件与输出元件的传动比。
图3-3确定齿圈、行星架和太阳轮位置
10
单元三 行星齿轮变速装置
3.单排单级行星齿轮机构的传动规律与传动比计算
（1）、太阳轮输入，齿圈制动，行星架输出
如图3-4所示，当太阳轮输入顺时针旋转时，行星轮
1）转矩传动分析 必在行星架上逆时针旋转(两轮外啮合)，因齿圈制动，
②用矢量图法计算传动比
如右图所示。在竖直线段RCS上过S点右向水平做 矢量n1（n1为太阳轮转速，n1＞0顺转）；连接R点 （齿圈制动，n2=0）与n1端点连线与过C点n3线相 交；n3为输出元件行星架转速。根据相似三角形原 理，可以计算出传动比i=n1/n3 =1+α＞2即该单排行 星齿轮机构转向相同，减速增矩。
行星轮必绕太阳轮顺时针公转并驱动行星架顺时针旋 转而输出转矩。
图3-4太阳轮输入，齿圈制动，行星架输出传动图与结构简图 11
单元三 行星齿轮变速装置
2）传动比计算 ①用运动方程计算传动比
该行星齿轮机构运动方程n1+αn2－(1+α)n3=0中，由于齿圈制动n2=0， 该运动方程变为n1-(1+α)·n3=0得 n1/n3= 1+α即传i=n1/n3 =1+α＞2 即该单排行星齿轮机构转向相同，减速增矩。
图3-8行星架输入，太阳轮制动，齿圈输出传动图与结构简图 16
行星轮即可绕行星轴自 转，又可绕太阳轮公转。 太阳轮与行星轮是外啮合， 二者旋转方向相反；行星 轮与齿圈是内啮合，二者 旋转方向相同。行星齿轮 系统的齿轮均采用斜齿常 啮合状态
3
单元三 行星齿轮变速装置 单排单级行星齿轮机构运动
4
单元三 行星齿轮变速装置 单排单级行星齿轮机构组成
5
单元三 行星齿轮变速装置 单排单级行星齿轮机构实物运动
14
单元三 行星齿轮变速装置
②用矢量图法计算传动比
右图为齿圈输入，太阳轮制动，
R 行星架输出矢量图。根据相1似 C n 三角形原理，可以计算出传动 3
比i=n2/n3
α =（1+α）/α＞1 即该单排
行星齿轮机构转向相同，减速
增矩。
S n1
R n2
1
n3
α
S
R
1
C α
S
15
单元三 行星齿轮变速装置
图3-6齿圈输入，太阳轮制动，行星架输出传动图与结构简图
13
单元三 行星齿轮变速装置
2）传动比计算 ①用运动方程计算传动比
该行星齿轮机构运动方程n1+αn2－(1+α)n3=0中，由于 太阳轮制动n1 =0，该方程变为αn2－(1+α)n3=0得n2/n3= （1+α）/α即传动比i=n2/n3 =（1+α）/α＞1 即该单排行 星齿轮机构转向相同，减速增矩。
9
单元三 行星齿轮变速装置
②用矢量图法计算传动比
在竖直线段上确定R、C、S三点。S代表太阳轮，位于最下端；R代表齿 圈，位于最上端；C代表行星架，位于S和R之间。CR=1（单位）CS=α。 α＝齿圈齿数/太阳轮齿数，故α＞1（α一般为2点几），如图3-3所示。
R 首先从S或C或R点向右水平画出输入元件矢
单元三 行星齿轮变速装置
•1. 行星齿轮机构的传动原理和 结构
1
单元三 行星齿轮变速装置
（2）行星齿轮机构特点
1）所有齿轮均参与工作，每个齿轮都承受载荷，行星齿轮机 构结构紧凑，承受负荷较大；
2）太阳轮、行星齿轮架和齿圈三组件同轴； 3）行星齿轮既有公转又有自转； 4）行星齿轮系统的齿轮均采用斜齿常啮合状态，工作平稳， 寿命长，杜绝手动变速器变速时齿轮移动产生的冲击和磨损； 5）行星齿轮机构采用内啮合与外啮合相结合的方式，与单一 的外啮合相比，减小了变速器尺寸。 6）可将行星齿轮架视作一个虚拟齿轮，如太阳轮的齿数为Z1， 齿圈的齿数为Z2 ，则虚拟行星齿轮架齿数ZC= Z1+ Z2
R
1
C n3 α S n1
Rn
1
C
n
α
S
12
单元三 行星齿轮变速装置
（2）齿圈输入，太阳轮制动，行星架输出
1）转矩传动分析
如图3-6所示，当齿圈输入顺时针旋转时，使行星齿轮也顺时针旋转（两 齿轮內啮合），因太阳轮制动，使行星轮必绕太阳轮顺时针转动，行星轮 在行星架上自转，它必须带着行星架绕太阳轮旋转，于是行星架便被动顺 时针旋转而输出动力。
2
单元三 行星齿轮变速装置
2.单排单级行星齿轮机构的组成及变速原理
（1）单排单级行星齿轮机构的组成
单排单级行星齿轮机构由太阳轮、行 星齿轮架及行星轮和齿圈组成。
齿圈制有内齿，其余齿 轮均为外齿，太阳轮位于 机构中心，行星轮一般有 3个或4个，空套（或装滚 针轴承）在行星齿轮轴上， 行星齿轮轴均布地固定在 行星架上。
齿圈
量n1或n3或n2（n1 -太阳轮转速；n3 -行星架转
1
｝ 速；n2-齿圈转速）。右向为顺时针转。 C 将输入元件的矢量线端点与制动元件点（矢
行星架
量为0）的连线（或延长线）与输出元件水平
｝α 线段交点所确定的矢量线即为输出元件的矢量，
右向为顺时针转向，左向为逆时针转向。 用相似三角形法来计算单排单级行星齿轮机
行星齿轮工作原理
行星齿轮工作原理行星齿轮，也称为行星传动，是广泛应用于各种机械装置中的一种传动机构。
它由一个太阳齿轮、一组行星齿轮和一个内齿圈组成。
行星齿轮通常用于需要高传动比和紧凑结构的应用，如自行车排挡、汽车变速器、机器人等等。
行星齿轮的工作原理是将输入的动力通过齿轮的组合转换为输出的动力，并且可以在传递动力的同时实现传动比的改变。
行星齿轮的工作过程如下：1.太阳齿轮：太阳齿轮位于行星齿轮机构的中心位置，接受输入的动力。
当太阳齿轮旋转时，它会通过齿轮齿距的干涉将动力传递给行星齿轮。
2.行星齿轮：行星齿轮是连接在太阳齿轮和内齿圈之间的一组齿轮。
它们被一个轴连接在一起，并且每个行星齿轮都有自己的齿数。
当太阳齿轮旋转时，行星齿轮也会随之旋转。
3.内齿圈：内齿圈是行星齿轮机构的外部齿轮，它与行星齿轮嵌合在一起。
当行星齿轮旋转时，内齿圈也会转动。
而内齿圈的齿数要大于行星齿轮的齿数，从而实现较大的传动比。
行星齿轮机构的工作原理主要是基于齿轮的齿距干涉和相对转动来实现动力的传递和传动比的改变。
当太阳齿轮旋转时，它的齿距会与行星齿轮的齿距相干涉，从而将动力传递给行星齿轮。
同时，行星齿轮的转动也会受到内齿圈的影响，进一步改变传动比。
行星齿轮的优点主要有以下几个方面：1.高传动比：由于行星齿轮结构的特殊性，可以实现大传动比的转动，比其他传动机构更有优势。
2.紧凑结构：行星齿轮机构的结构紧凑，占用空间小，适用于空间有限的场合。
3.负载分配：行星齿轮机构可以将负载分散到多个行星齿轮上，从而提高传动的可靠性和承载能力。
4.无倒退传动：行星齿轮机构的输出轴可以在不断电或无法输入动力的情况下保持静止，不会产生倒退传动的问题。
总结来说，行星齿轮是一种应用广泛的传动机构，通过太阳齿轮、行星齿轮和内齿圈的组合运动，可以实现输入动力的传递和输出动力的变化。
其结构紧凑、传动效率高、传动比可调等特点使得行星齿轮在各种机械装置中都得到了广泛应用。
行星齿轮机构工作原理
行星齿轮机构工作原理
行星齿轮机构是一种常见的传动机构，由中心轴和多个行星轮组成。
其工作原理是通过行星轮的旋转和组合，实现不同轴之间的传动。
行星齿轮机构的核心组成部分包括一个太阳轮、若干个行星轮和一个内齿轮。
太阳轮位于行星齿轮机构的中心，内齿轮则位于太阳轮的周围。
每个行星轮与太阳轮和内齿轮都有啮合，形成一个闭环结构。
当输入轴与太阳轮相连并旋转时，太阳轮带动行星轮一起旋转。
行星轮由于自身的轴向运动，使得行星轮上的齿与内齿轮啮合。
内齿轮同样自转，与行星轮之间的啮合形成了传动。
因此，太阳轮的旋转通过行星轮与内齿轮的相互作用，最终带动输出轴的旋转。
行星齿轮机构的特点是传动比较大、传动效率高，且体积小。
在实际应用中，行星齿轮机构通常被用于需要高扭矩输出和减速传动的场合。
例如，行星齿轮机构常用于汽车变速器、工业机械和机器人等领域。
总之，行星齿轮机构通过太阳轮、行星轮和内齿轮之间的复杂啮合关系，实现了输入轴与输出轴之间的传动。
其工作原理简单而高效，因此被广泛应用于各种机械传动系统中。
行星齿轮的结构及原理
行星齿轮的结构及原理行星齿轮是一种机械传动元件，具有紧凑、高转矩传递和高精度传动等优点，在工业领域中得到广泛应用。
行星齿轮由行星轮、太阳轮和内齿圈三部分组成，其传动原理与差速器相似，可以实现多种不同的传动方式。
下面介绍行星齿轮的结构及原理。
行星齿轮由以下三个部分组成：行星轮、太阳轮和内齿圈。
其中，地球仪齿轮结构是行星齿轮的一种特殊结构，它将行星轮和太阳轮合二为一，实现了行星齿轮的紧凑结构。
（1）行星轮行星轮是行星齿轮传动中的动力源，它通常由若干个行星齿轮组成，每一个行星轮都与行星轮轴相连，行星轮的轴心不在齿轮轴线上，其作用是使行星轮绕齿轮中心轴自转和公转。
（2）太阳轮太阳轮是行星齿轮结构中的被动元件，它与外部环形齿轮相连，不但负责传递动力，还起到支撑、固定行星轮的作用。
（3）内齿圈内齿圈是行星齿轮结构中的固定元件，它通常由内部齿轮组成，与太阳齿轮相贴合而构成一个内在的环形齿轮。
它通过与太阳轮齿合，使其转动并产生一个输出速度。
行星齿轮传动是一种典型的行星式结构，其传动原理类似于自行车中的“牙轮组”和汽车中的“差速器”。
行星齿轮可以实现多种不同的传动方式，下面介绍其中三种常见的传动方式：（1）行星轮固定，输出端固定当行星轮固定不动时，行星轮的齿轮将有一个与太阳轮齿轮相等的转速，并与内齿圈齿轮相向工作，产生一个输出速度。
此情况下，行星轮的公转速度与内齿圈的自转速度相等，而太阳轮的自转速度为零。
（3）内齿圈固定，太阳轮转速变化总之，行星轮的自转和太阳轮的自转和公转的组合可以实现多种不同的传动方式，具有极高的灵活性和多样性。
具体采用哪种传动方式，取决于具体的需求和应用环境。
行星齿轮机构的结构与传动原理
四、直接传动★
n1
n2 刚性联接3
直接传动：传动比=1 条件：任何两元件被刚性联接。 n1+αn2-(1+α) n3 = 0 n3= n1或n3= n2或n1= n2 传动比=1
五、增速传动
制动n1
输出n2 输入n3
一）、 ★增速传动：传动比=α/（1+α ） 条件：主动件-行星架，被动件-齿圈，固定件-太阳轮。 n1+αn2-(1+α) n3 = 0 n1=0 传动比=n3/n2=α/ （1+α ）
三、带式制动器
带式制动器结构：
1-变速器壳体 2-制动带 3-制动鼓 4-活塞 5-液压缸施压腔 6-液压 缸端盖 7-液压缸释放腔 8-推杆 9-调整螺钉 10-回位弹簧
带式制动器工作过程：
间隙如何测量、调整？
1.2.3、单向离合器
常见类型有：棘轮式、滚柱斜槽式 和 楔块式单向（超越）离合器 作用：连锁作用，固定作用，改善换档的平稳性。
1、滚柱斜槽式单向（超越）离合器
1-外环 2-内环 3-滚柱 4-弹簧。
二、楔块式单向（超越）离合器
1-外环 2-内环 3-楔块。
三、棘轮式单向（超越）离合器
1-外轮 2-棘爪 3-棘轮 4-叶片弹簧。
四、单向离合器作用
(1) 连锁作用 ---将二元件直接连接使之一起运动。
(2) 固定作用—将行星齿轮机构中某一元件与壳体相连，使该元件被固定。
制动n2
输出n1
输入n3
二）、增速传动：传动比=1/ （1+α ） 条件：主动件-行星架，被动件-太阳轮，固定件-齿圈。 n1+αn2-(1+α) n3 = 0 n2=0 传动比=n3/n1=1/ （1+α ）
行星齿轮传动工作原理
行星齿轮传动工作原理行星齿轮传动是一种高效且广泛应用于各种机械设备中的传动方式。
它由一个太阳齿轮、多个行星齿轮和一个内齿圈组成，通过其优异的结构和工作原理实现了高扭矩传递和变速功能。
本文将详细介绍行星齿轮传动的工作原理及其应用领域。
一、行星齿轮传动的结构组成行星齿轮传动由太阳齿轮、行星齿轮和内齿圈组成。
太阳齿轮位于传动装置的中心，行星齿轮则围绕太阳齿轮旋转，并与其相互啮合。
内齿圈是行星齿轮传动的外部齿轮，其内部的齿数与行星齿轮传动相等，且与行星齿轮相互啮合。
这种特殊的结构使行星齿轮传动能够实现高效的扭矩传递和变速功能。
二、行星齿轮传动的工作原理行星齿轮传动的工作原理基于行星齿轮的运动和转动。
当输入轴带动太阳齿轮转动时，由于行星齿轮与太阳齿轮相互啮合，行星齿轮也开始转动。
同时，行星齿轮的运动使其与内齿圈相互啮合，使内齿圈开始转动。
最终，通过行星齿轮的旋转，在内齿圈上获得了输出轴，将扭矩传递给输出部分。
三、行星齿轮传动的优势和应用领域1. 高扭矩传递能力：行星齿轮传动由于其齿轮的多重啮合，可以实现较大的扭矩传递，适用于需要高扭矩输出的设备，如汽车变速器、船舶传动系统等。
2. 紧凑设计：行星齿轮传动结构紧凑、体积小巧，适用于空间有限的机械装置，如机器人、航天器等。
3. 高传动效率：行星齿轮传动由于其多级变速和多段传递特性，能够实现高传动效率，应用于对能量转换效率要求较高的设备，如发电机组、工业生产线等。
4. 变速功能强大：行星齿轮传动通过改变输入轴和输出轴的速度比，实现了强大的变速功能，广泛应用于各种需要变速控制的设备，如汽车、风力发电机等。
5. 可靠性高：行星齿轮传动由于其结构设计合理，可以实现稳定的传动，具有较高的可靠性和工作寿命，适用于长时间运行和高负荷工作的机械设备。
总结：行星齿轮传动通过太阳齿轮、行星齿轮和内齿圈的相互配合，实现了高效的扭矩传递和变速功能。
其结构紧凑、传动效率高、可靠性强，被广泛应用于汽车、航天器、发电机组等机械设备中。

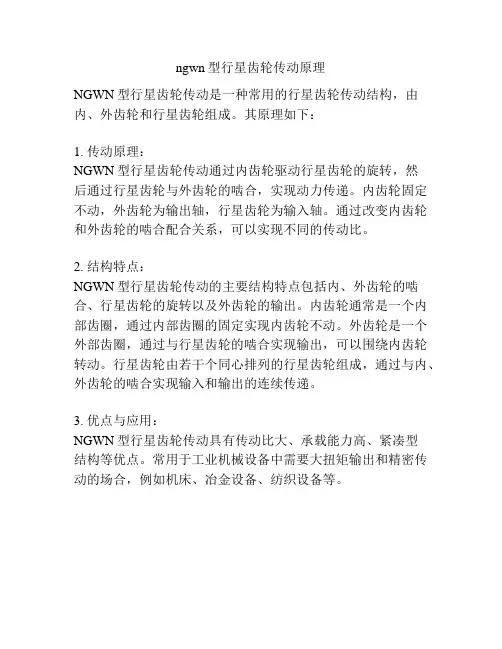

ngwn型行星齿轮传动原理
ngwn型行星齿轮传动原理
NGWN型行星齿轮传动是一种常用的行星齿轮传动结构，由内、外齿轮和行星齿轮组成。
其原理如下：
1. 传动原理：
NGWN型行星齿轮传动通过内齿轮驱动行星齿轮的旋转，然
后通过行星齿轮与外齿轮的啮合，实现动力传递。
内齿轮固定不动，外齿轮为输出轴，行星齿轮为输入轴。
通过改变内齿轮和外齿轮的啮合配合关系，可以实现不同的传动比。
2. 结构特点：
NGWN型行星齿轮传动的主要结构特点包括内、外齿轮的啮合、行星齿轮的旋转以及外齿轮的输出。
内齿轮通常是一个内部齿圈，通过内部齿圈的固定实现内齿轮不动。
外齿轮是一个外部齿圈，通过与行星齿轮的啮合实现输出，可以围绕内齿轮转动。
行星齿轮由若干个同心排列的行星齿轮组成，通过与内、外齿轮的啮合实现输入和输出的连续传递。
3. 优点与应用：
NGWN型行星齿轮传动具有传动比大、承载能力高、紧凑型
结构等优点。
常用于工业机械设备中需要大扭矩输出和精密传动的场合，例如机床、冶金设备、纺织设备等。
行星齿轮传动原理
行星齿轮传动原理
行星齿轮传动是一种常见的机械传动系统，其原理基于行星齿轮的结构和运动方式。
它包括一个太阳轮、行星轮、行星架和内齿轮。
1. 太阳轮（Sun Gear）：位于行星齿轮传动的中心，通常是一个固定的轴或齿轮。
2. 行星轮（Planet Gear）：连接在行星架上，围绕太阳轮旋转。
行星轮的个数可以有多个，而它们都连接在共享的行星架上。
3. 行星架（Planet Carrier）：支撑并使行星轮围绕太阳轮旋转的结构。
行星架与外部机械部件（例如输出轴）连接。
4. 内齿轮（Ring Gear）：位于行星齿轮系统的外部，与行星轮齿相啮合。
它是一个外环状的齿轮。
在行星齿轮传动中，太阳轮通常是输入轴，内齿轮则是输出轴。
其工作原理基于各个部件的相互作用和运动：
- 当太阳轮作为输入旋转时，行星轮通过行星架与太阳轮啮合，同时围绕太阳轮自转。
- 行星轮的运动也会驱动内齿轮，使其旋转。
这就导致了行星齿轮传动的输出。
- 通过控制太阳轮、行星轮或内齿轮中的任何一个的运动，可以改变传动比例和输出速度。
行星齿轮传动由于结构紧凑、传动比可调和承载能力强等特点，在许多机械系统中得到广泛应用，例如汽车变速器、减速器以及其他需要传动和扭矩转换的装置。
行星齿轮机构工作原理
行星齿轮机构工作原理
行星齿轮机构是一种常见的传动装置，它由太阳轮、行星轮、行星架和内齿轮
组成。
在工程领域中，行星齿轮机构被广泛应用于各种机械传动系统中，其独特的结构和工作原理使其成为一种高效、稳定的传动方式。
本文将详细介绍行星齿轮机构的工作原理。
行星齿轮机构的工作原理可以简单概括为，太阳轮驱动行星轮，行星轮带动内
齿轮旋转。
具体来说，当太阳轮作为输入轴输入动力时，它会驱动行星轮绕太阳轮运动。
同时，行星轮上的行星架也会随之运动，由于行星架上还有内齿轮，内齿轮随之旋转。
这样，太阳轮的转动就能通过行星轮和内齿轮传递到输出轴上，实现动力传递和速度变换的功能。
行星齿轮机构的工作原理具有几个特点：
首先，行星齿轮机构具有多级传动的特点，通过多级行星轮的组合，可以实现
不同速比的传动，从而满足不同工况下的传动需求。
其次，行星齿轮机构的结构紧凑，传动效率高。
由于行星齿轮机构中的齿轮数
量多，传动过程中的齿轮啮合点更多，相比于普通齿轮传动，行星齿轮机构的传动效率更高。
再次，行星齿轮机构的承载能力强。
由于行星齿轮机构中每个齿轮都承担部分
传动力，因此整个传动系统的承载能力更强，能够承受更大的负载。
最后，行星齿轮机构的工作平稳，噪音小。
由于行星齿轮机构中的齿轮数量多，每个齿轮的转速相对较低，传动过程中的振动和噪音也相对较小，从而使得整个传动系统的工作更加平稳。
总的来说，行星齿轮机构是一种高效、稳定的传动装置，其工作原理简单清晰，结构紧凑，传动效率高，承载能力强，工作平稳，噪音小。
因此，在各种机械传动系统中都有着广泛的应用前景。
行星齿轮的工作原理
行星齿轮的工作原理
行星齿轮是一种特殊的齿轮传动机构,它由一个太阳齿轮、若干个行星齿轮、一个环形齿轮和一个行星架组成。
这种结构能够实现大传动比、承载能力强、输出扭矩平稳等优点,因此广泛应用于各种机械传动领域。
1. 基本组成
- 太阳齿轮:位于中心,与行星齿轮啮合
- 行星齿轮:绕太阳齿轮公转,同时自传
- 环形齿轮:内齿环,与行星齿轮啮合
- 行星架:用于支撑和引导行星齿轮运动
2. 工作原理
当行星架固定时,输入动力经太阳齿轮带动行星齿轮绕自身转动和公转,从而带动环形齿轮输出;反之,当环形齿轮固定,输入动力则通过相反的运动传递。
根据固定不同部件,行星齿轮可实现减速或增速传动。
3. 特点
- 大传动比:通过设置多级行星齿轮,可实现很大的传动比
- 承载能力强:齿轮啮合面积大,分散负荷
- 输出扭矩平稳:多个行星齿轮分担输出,扭矩波动小
- 体积小、重量轻:紧凑布局,高功率密度
行星齿轮传动凭借其独特的结构和优异的性能,在工业机械、汽车、
航空航天等领域有着广泛的应用。
行星齿轮机构的工作原理
行星齿轮机构的工作原理行星齿轮机构是一种常用的传动装置，它由一个中心轴和多个外围轮组成，通过齿轮间的啮合来实现传动。
这种机构具有结构紧凑、传动效率高的特点，在机械设计中被广泛应用。
行星齿轮机构的工作原理可以通过以下步骤来说明：第一步：选择一个中心轴。
中心轴通常被称为太阳轮，它是行星齿轮机构的核心部件。
太阳轮通常位于机构的中心位置，固定在机构的外壳上，并通过轴连接到传动系统中的其他部件。
第二步：选择多个外围轮。
外围轮通常由行星齿轮组成，它们围绕太阳轮旋转。
行星齿轮通过支撑在外围轮之间的行星架来连接在一起。
行星架是行星齿轮机构中的一个重要组成部分，它向外围轮提供支撑，并使行星齿轮得以旋转。
第三步：确定行星架的位置。
行星架通常位于太阳轮和外围轮之间，可以以直线或曲线轨迹运动。
行星架通过连杆与太阳轮和外围轮相连，在行星齿轮机构中起到支撑和传递动力的作用。
第四步：实现轮的啮合。
在行星齿轮机构中，太阳轮、行星架和外围轮之间存在一定的齿轮间隙。
这些轮之间的齿轮间隙使得它们能够自由地旋转，并在必要时进行相互啮合。
通过轮齿间的啮合，行星齿轮机构可以将动力从输入端传递到输出端。
第五步：实现传动比。
行星齿轮机构的传动比通常由太阳轮、行星架和外围轮的齿轮比例来确定。
通过合理地选择和设计轮的齿轮比例，可以实现不同的传动效果，如增速、减速和逆向传动等。
总结起来，行星齿轮机构的工作原理可以简单概括为太阳轮与外围轮之间通过行星架和齿轮间的啮合来实现动力传递。
在工作过程中，太阳轮作为输入端提供动力，通过行星架和外围轮的结构和运动来实现传动效果。
行星齿轮机构由于其结构紧凑、传动效率高等特点，在许多机械设备中得到广泛应用。
