三相异步电机改为单相运行的几种方法
三相电机改单相方法
三相电机改单相方法
如果要将三相电机改装成单相电机，可以使用以下两种方法。
首先，将电机的所有
三相供电线联接在一起，由于相之间的存在不平衡，可能会在启动中产生一定的电场和磁场，从而使电感电流发生动态变化，从而影响电机的正常运行，因此不建议使用。
其次，可以根据电机的引线图，选择相同的相电线两端，将它们连接在同一组螺钉的
端子上，然后，将另外的相电线的两端分别连接到另外一组螺钉的端子上，后者就是单相
电机的端子，此外，有些三相电机还有“公共”的端子，此时，通常将此端子连接在偏置
电容的端子上，这样就可以将三相电机转变为单相电机，而且运行状态会更好。
此外，在将三相电机改装成单相电机时，也可以在原有电路上增加控制系统来调整励
磁电流，从而使电机具有恒定转速、高稳定性和高效率等功能。
总之，将三相电机改装成单相电机的方法有两种，一种是将所有的相电线接在一起，
另一种是按照电机的引线图将相电线分开连接。
此外，还可以在原有电路上添加控制系统，以改善电机的性能特点。
三相异步电动机改单相的原理和方法
三相异步电动机改单相的原理和方法三相异步电动机改单相的原理和方法三相异步电动机由于构造简单、成本低、维修使用方便、运行可靠等优点,被广泛应用于工农业生产。
三相电动机的电源应是三相电源,但实际上常会遇到只有单相电源的问题,特别是在家用电器上用的都是单相电动机,坏了以后想用三相电动机代替,就必须做适当的改接,以使三相电动机适应于单相电源而正常工作,下面具体谈其接线方法。
一、改接原理三相异步电机是利用三相互隔120°角度的平衡电流,通过定子绕组时产生一个随时间变化的旋转磁场,以驱使电动机运转工作的。
在谈到三相异步电机改单相使用之前,先要说明单相异步电动机旋转磁场建立问题,单相电动机只有在建立旋转磁场后才能够起动。
它之所以没有初始起动转距,是因为在单相绕组中建立起的磁场不是旋转的,而是脉动的,换句话说,它对定子来讲是不动的。
在这种情况下,定子的脉动磁场与转子导体内的电流相互作用是不能产生转矩的,因为没有旋转磁场,所以就不能使电机起动运转。
但是电动机内部两个绕组的位置有空间角度差,若设法再产生一不同相的电流,使两相电流在时间上有一定的相位差,才能产生旋转磁场,使电机起动。
因此单相电动机的定子除了有工作绕组外,还必须有起动绕组。
根据此原理,可利用三相异步电机定子的三相绕组,将其中一相绕组线圈采用电容或电感移相的方法,使两相通过不同的电流,这样就能建立旋转磁场,使电动机起动运转。
当三相异步电机改为单相电源使用时,其功率仅是原来的2/3。
二、改接方法要把三相电机使用在单相电源上,可将三相异步电动机定子绕组中的任意二相绕组线圈首先串联,再与另一相绕组并联接入电源。
这时,两个绕组里的磁通量在空间上虽然有相位差,但因工作绕组和起动绕组都是接在同一电源上,如按时间来讲,电流是相同的。
因此,只有在起动绕组上串联一只电容器、电感线圈或电阻,才能使电流有相位差。
在接法上为了增大起动转矩,可用一台自耦变压器将单相电源的电压由220V升到380V,示意图如图1所示。

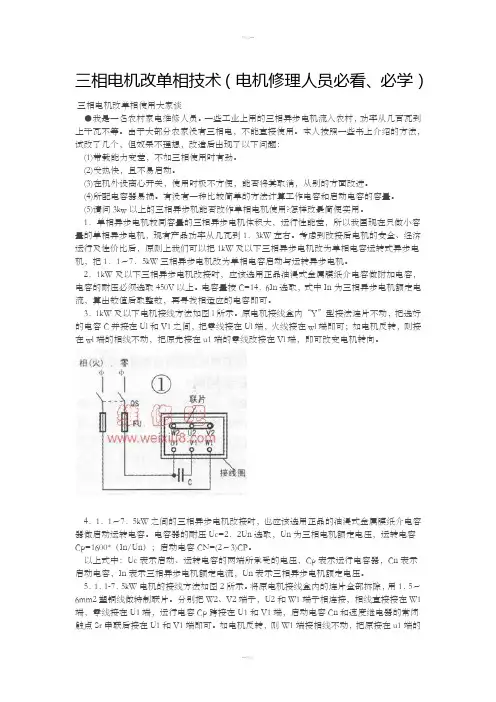

三相电机改单相技术(电机修理人员必看、必学)
三相电机改单相技术（电机修理人员必看、必学）三相电机改单相使用大家谈●我是一名农村家电维修人员。
一些工业上用的三相异步电机流入农村，功率从几百瓦到上千瓦不等。
由于大部分农家没有三相电，不能直接使用。
本人按照一些书上介绍的方法，试改了几个，但效果不理想，改造后出现了以下问题：(1)带载能力变差，不如三相使用时有劲。
(2)发热快，且不易启动。
(3)在机外设离心开关，使用时极不方便，能否将其取消，从别的方面改进。
(4)所配电容器易损。
有没有一种比较简单的方法计算工作电容和启动电容的容量。
(5)请问3kw以上的三相异步机能否改作单相电机使用?怎样改最简便实用。
1．单相异步电机较同容量的三相异步电机体积大，运行性能差，所以我国现在只做小容量的单相异步电机，现有产品功率从几瓦到1．3kW左右。
考虑到改接后电机的安全、经济运行及性价比后，原则上我们可以把1kW及以下三相异步电机改为单相电容运转式异步电机，把1．1～7．5kW三相异步电机改为单相电容启动与运转异步电机。
2．1kW及以下三相异步电机改接时，应该选用正品油浸式金属膜纸介电容做附加电容，电容的耐压必须选取450V以上。
电容量按C=14．6In选取，式中In为三相异步电机额定电流，算出数值后取整数，再寻找相适应的电容即可。
3．1kW及以下电机接线方法如图l所示。
原电机接线盒内“Y”型接法连片不动，把选好的电容C并接在Ul和V1之间，把零线接在Ul端，火线接在wl端即可；如电机反转，则接在wl端的相线不动，把原先接在u1端的零线改接在Vl端，即可改变电机转向。
4．1．1～7．5kW之间的三相异步电机改接时，也应该选用正品的油浸式金属膜纸介电容器做启动运转电容。
电容器的耐压Uc=2．2Un选取，Un为三相电机额定电压，运转电容Cp=1600*（In/Un）；启动电容CN=(2～3)CP。
以上式中：Uc表示启动、运转电容的两端所承受的电压，Cp表示运行电容器，Cn表示启动电容，In表示三相异步电机额定电流，Un表示三相异步电机额定电压。
【电气工控自动化】牛人总结的41例超实用接线方法
牛人总结的41例超实用接线方法1．电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法2．三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法4．单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
5．单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
三相电机改单相电容计算公式(一)
三相电机改单相电容计算公式(一)
三相电机改单相电容计算公式
概述
在一些应用中，需要将三相电机改为单相电机以满足特定需求。
为了实现这一目标，需要使用电容器来产生额外的相位差，使得单相电机能够稳定运行。
本文将列举相关计算公式，并通过实例进行解释说明。
计算公式
在将三相电机改为单相电机时，需要根据电动机的额定功率、电源频率以及电动机的相数来选择合适的电容器。
以下是计算公式：
1.单相电感：
L=
3p(P−Pr) 4π(f+60N)
其中，L为单相电感的值，p为极数，P为三相电机额定功率，Pr为实际功率损耗，f为电源频率，N为电动机相数。
2.电容器容量：
C=2πfL Xc
其中，C为电容器的容量，f为电源频率，L为单相电感的值，Xc为电容器的电抗。
示例说明
假设我们有一个三相电机，额定功率为3kW，电源频率为50Hz，极数为4，相数为3。
我们需要将其改为单相电机，并且稳定运行。
现在我们根据上述公式进行计算。
首先，计算单相电感的值：
L=
3×4(3−0)
4π(50+60×3)
=
然后，根据电容器的电抗公式计算电容器的容量：
C=2π×50×
Xc
其中，Xc需要根据电容器的性能参数进行选择。
选择合适的电容器后，即可将三相电机改为单相电机并使其稳定运行。
总结
本文列举了将三相电机改为单相电机时的相关计算公式，并通过实例对公式进行了解释说明。
在实际应用中，根据电机的额定功率、电源频率、极数和相数，选择合适的电容器容量可以使单相电机稳定运行。
电动机、吹风机接线图解(含单相电容、三相异步电动机、单三相吹风机)
电动机、吹风机接线图解（含单相电容、三相异步电动机、单三相吹风机）一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线图5单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、。
三相异步电动机的单相运行
对于功率因数较低的电机，可以使用无功补偿设备来提高功率因数，从而改善电机的运 行性能。
调整电机接线方式
调整接线方式
如果电机的接线方式不正确，会导致电机无 法正常运行。应根据电机的铭牌要求，正确 连接电源线，确保三相电源平衡，以避免单 相运行的情况发生。
增加电容补偿
对于一些特定类型的电机，可以在电源侧增 加电容补偿装置，通过电容的移相作用，使 电机在单相电源下也能正常运行。但这种方 法需要专业人员进行操作，以免造成安全事 故。
详细描述
三相异步电动机需要三相电源来产生旋转磁场，从而获得启动转矩。在单相电 源供电时，由于缺少了一相电源，电动机无法获得足够的启动转矩，导致启动 困难。
启动电流大
总结词
在单相电源供电时，三相异步电动机的 启动电流会增大，这可能导致电气线路 过载。
VS
详细描述
由于电动机在单相运行时启动转矩不足， 为了获得足够的启动转矩，电动机的电流 会增大。这种增大的启动电流可能导致电 气线路过载，从而损坏电动机或电气线路 。
02
保证供电线路的连接良好，防止出现接触 不良或断线的情况。
03
在电源入口处加装滤波器或电容器，减少 电源中的谐波干扰。
04
定期检查和维护供电设备，确保其正常运 行。
04 三相异步电动机单相运行 的解决方案
更换损坏的电机或修复故障
更换损坏的电机
如果电机损坏严重，无法修复，应更换新的电机。在选择新电机时，应确保其与原电机型号、规格一 致，以确保正常运行。源自02控制负载变化03
调整电机参数
如果负载变化较大，可能会影响 电机的正常运行，应尽量避免这 种情况发生。
根据实际负载情况，可以适当调 整电机的相关参数，以优化电机 的运行效果。
电器原理实验二——三相异步电机Y-△换接起动控制和三相异步电机单向能耗制动控制
课程名称：电器原理指导老师：_ __ _____成绩：_________________实验名称：三相异步电机Y－△换接起动控制和三相异步电机单向能耗制动控制一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的1.了解时间继电器的使用方法及在控制系统中的应用；2.熟悉异步电动机Y－△降压起动控制的运行情况和操作方法；3．学会设计常用继电接触控制方法。
4。
通过实验进一步理解三相鼠笼式异步电动机能耗制动原理。
5.增强实际连接控制电路的能力和操作能力。
二、实验原理实验三：按时间原则控制电路的特点是各个动作之间有一定的时间间隔，使用的元件主要是时间继电器。
时间继电器是一种延时动作的继电器，它从接受信号（如线圈带电）到执行动作（如触点动作）具有一定的时间间隔。
此时间间隔可按需要预先整定，以协调和控制生产机械的各种动作。
时间继电器的种类通常有电磁式、电动式、空气式和电子式等。
其基本功能可分为两类，即通电延时式和断电延时式，有的还带有瞬时动作式的触头。
时间继电器的延时时间通常可在0.4s～80s范围内调节。
实验四：1．三相鼠笼电动机实现能耗制动的方法是：在三相定子绕组断开三相交流电源后，在两相定子绕组中通入直流电，以建立一个恒定的磁场，转子的惯性转动切割这个恒定磁场而感应电流，此电流与恒定磁场作用，产生制动转矩使电动机迅速停车。
2．在自动控制系统中，通常采用时间继电器按时间原则进行制动过程的控制。
可根据所需的制动停车时间来调整时间继电器的延时，以使电动机刚一制动停车，就使接触器释放，切断直流电源。
3. 能耗制动过程的强弱与进程，与通入直流电流大小和电动机转速有关，在同样的转速下，电流越大，制动作用就越强烈，一般直流电流取为空载电流的3～5倍为宜。
三、实验设备实验三实验四四、实验内容实验三内容：1. 接触器控制Y-△降压起动线路图1 接触器控制Y-△降压起动线路按图1线路接线，经检查无误后，方可进行通电操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Z H U L
O N
G.
C O
M
筑
龙
网目 录
一、加电容法 (1)
二、改进的加电容法 (2)
三、电容、电感移相法 (2)
四、配电阻法 (3)
五、加开关法 (3)
六、电子控制法 (4)
W W
W.
W W W.
Z H
U L
O N
G.
C O
M
筑
龙
网
三相异步电机改为单相运行的几种方法
在某些场合只有220V单相动力电源，而要使用的电机却是三相的，如何将此三相电机用在单相电源上？以下介绍几种简便易行的方法，可以不改动电机内部绕组而将三相电机改为单相运行。
一、加电容法
Ｙ形接法的三相异步电机按下图所示改接：
△形接法的三相异步电机按下图所示改接：
此时电机的输出功率为标称功率的55%～90%。
图中Ｃ1为运行电容，C2为启动电容，都需采用电力电容器，其耐压值必须不低于450V。
C1、C2的容量可按下式估算：
C1=1950I/U×cosθ
C2=(1～4)C1
式中C的单位为（uF）；I为电机额定电流（A）；U为电机额定电压（V）；cosθ为功率因数，一般取0.5～0.7。
特别地，对于功率为1KW以下的三相异步电动机，可以不用C2，但C1数值要适当增大。
可按C1=13I
W W W.
Z H
U L
O N
G.
C O
M
筑
龙
网
估算选取，式中C1的单位为（uF），I为原电动机的额定电流（A）。
电容的容量应选合适，否则电动机不能正常运行和温升过高。
对于只有几百瓦的小功率三相异步电动机，电容容量可按C=0.06P（Y接时）和C=0.1P（△接时）选取，式中C的单位为（uF），P为电机功率（W）。
C1、C2容量可以相同，如转速太快，可加大负荷或减小电容容量，如转速太慢，可减小负荷或加大电容容量。
二、改进的加电容法
为了提高电动机的输出功率，可按下图方法接线，C1的选取同“方法一”中的C1，C2、C3、R按下式选取：
C2=(2～4)C1
C3=2C1
R=0.25U/I
三、电容、电感移相法
采用一只电感（应注意电感L的载流能力）和一支电容从单相电源取得三相对称电压，按下图的方法接线，这种方法适应性较强，但要配置铁芯电感，也可以用单相自耦调压器来代替。
对于较大的电动机宜采用此法。
例如，当电机为2.2KW采用“△接”时，电容C选254uF，电感L选取78mH。
电容C，电感L 可按下式选取：
C=(Ssin(60+φ)×10^6)/(1.5WU^2)
L=(1.5U^2)/(WSsin(60-φ))
式中C的工作电容容量为（uF）；L：电感量（H）；S：电动机额定功率（V A）；φ：电动机额定负载时的功率因数角（度）；W：角频率（W=2πF=314）
W W W.
Z H
U L
O N
G.
C O
M
筑
龙
网
四、配电阻法
下图中的电阻R的选配要得当。
R值可选为两相绕组的电阻值的5～10倍，图中QA为按钮开关。
五、加开关法
按下图中装启动开关K，便可以接入单相运行。
Z H U L
O N
G.
C O
M
筑
龙
网
六、电子控制法
对于功率为2～3KW的三相异步电动机，移相电容的容量需达到200～300 uF或更大，由于耐压高，故体积大，价格高。
而用本法则无需移相电容，经证明，当电动机采用“△接”时，转速不超过1500转/分，启动装置能有效地与之配合工作。
注：对于三相异步电动机来说，一般每kW的额定电流约为2A，即2.2kW的三相异步电动机的额定电流约为4.4A。
