施工测量施工方案
测量工程施工方案(3篇)
第1篇一、工程概况本工程位于我国某城市，为某大型商业综合体项目。
该项目包括地下车库、地上商业、办公及住宅等多种功能。
为确保施工质量和进度，特制定本测量工程施工方案。
二、施工组织1. 成立测量小组：由具有丰富测量经验和专业知识的测量工程师、测量员组成，负责整个工程的测量工作。
2. 测量仪器：选用高精度全站仪、水准仪、经纬仪等测量仪器，确保测量数据的准确性。
三、施工准备1. 测量资料：收集项目设计图纸、地形图、地下管线图等相关资料，为施工测量提供依据。
2. 施工放样：根据设计图纸和测量资料，进行施工放样，确保施工位置准确。
3. 控制网布设：按照国家标准和规范要求，建立平面控制网和高程控制网，为施工测量提供基准。
四、施工测量1. 平面控制测量：采用全站仪进行平面控制测量，包括平面控制网布设、施工放样、轴线投测等。
2. 高程控制测量：采用水准仪进行高程控制测量，包括高程控制网布设、施工放样、标高传递等。
3. 施工放样：根据设计图纸和测量资料，进行施工放样，确保施工位置准确。
4. 施工过程测量：在施工过程中，对关键部位进行实时测量，确保施工质量。
五、质量控制1. 测量仪器：确保测量仪器性能稳定，定期进行检定和校准。
2. 测量数据：严格执行测量规范，确保测量数据的准确性。
3. 施工放样：严格按照设计图纸和测量资料进行施工放样，确保施工位置准确。
4. 施工过程测量：对关键部位进行实时测量，确保施工质量。
六、安全措施1. 测量人员：加强测量人员的安全教育，提高安全意识。
2. 测量设备：确保测量设备安全使用，定期进行维护保养。
3. 施工现场：严格按照施工规范进行施工，确保施工现场安全。
七、施工进度1. 施工测量工作在项目开工前完成，为后续施工提供保障。
2. 施工过程中，及时进行测量工作，确保施工进度。
八、总结本测量工程施工方案旨在确保施工质量和进度，为我国某大型商业综合体项目的顺利实施提供有力保障。
在施工过程中，我们将严格执行本方案，确保工程顺利进行。
施工测量技术方案,完整版.doc
施工测量技术方案，完整版.doc范本1：施工测量技术方案一、引言本文档旨在提供施工测量技术方案，以确保施工过程中测量工作的准确性和可靠性。
该技术方案将包括以下几个方面的内容：测量目的、测量方法、测量设备及工具、测量范围和精度要求、测量过程、数据处理和报告等。
二、测量目的本次施工测量的目的是确保施工过程中各项尺寸和位置的准确测量，以保证建筑结构的质量和稳定性。
具体的测量目的包括但不限于：地基及地表标高测量、地下管线定位测量、结构垂直度测量、建筑物尺寸测量等。
三、测量方法根据测量目的和实际情况，确定适用的测量方法。
常用的测量方法包括：全站仪测量、电子经纬仪测量、水准测量、GPS测量等。
根据具体的测量，选择合适的测量方法。
四、测量设备及工具根据测量方法的选择，确定需要使用的测量设备及工具。
常用的测量设备包括：全站仪、电子经纬仪、水准仪、GPS接收器等；常用的测量工具包括：测距仪、测角仪、水平仪等。
根据实际情况和测量要求，确定使用的测量设备及工具。
五、测量范围和精度要求根据实际情况和测量目的，确定测量范围和精度要求。
测量范围包括：地表标高范围、建筑物尺寸范围等；测量精度要求包括：高程精度、平面精度、角度精度等。
根据具体的测量要求，确定测量范围和精度要求。
六、测量过程根据测量范围和精度要求，制定详细的测量方案，包括测量点的设置、测量点的标志、测量过程的记录等。
按照测量方案，进行测量过程的实施，保证测量的准确性和可靠性。
七、数据处理和报告对测量所得到的数据进行处理和分析，得到最终的测量结果。
根据实际情况和需求，编制测量报告，包括测量数据的整理、分析和总结。
确保测量结果的准确和可读性。
八、附件本文档涉及的附件包括但不限于：测量方案示意图、测量记录表格、测量报告样本等。
九、法律名词及注释1、施工测量：指在施工工程中进行的各项测量活动，包括地表标高测量、建筑物尺寸测量等。
2、全站仪：一种测量仪器，能够自动进行垂直角、水平角和斜距的测量。
施工测量方案
施工测量方案1、施工测量准备（1）将用于本工程施工测量的仪器设备送技术监督局计量检测所进行检定，保证所有仪器设备都处于正常状态。
（2）详细勘察现场的场容场貌和周边环境特点，综合考虑这些因素对测量控制的影响，优化设计测量线路和控制网的布设。
（3）仔细审阅总平面图，确定建筑物高程和平面相对定位关系。
2、轴线控制网的布设与复核本着先整体、后局部，高精度控制低精度的原则布设测量控制网。
可利用全站仪进行平面轴线的控制。
根据设计图纸，先用全站仪复核甲方移交的平面基准点和高程基准点，确认无误后，沿基坑周围引测、加密若干坐标点，可以更方便地测设轴线控制网。
再根据图纸，在所要测设的各控制线上选择两个点，计算其坐标，所选择的点必须在基坑边，并能架设仪器，通视条件良好，便于向基坑内投测轴线。
长方向要加强观测，多测回，反复复核。
轴线控制网布设完毕，检查复核角度和距离后，便可作为负一层施工期间用外控法进行施工测量的依据。
轴线控制网完成后，根据结构图纸上的墙体、柱的具体分布情况，在建筑物平面上建立矩形控制网，然后根据施工需要，进行轴线加密和细部放线，以满足施工需要。
施工过程中要定期复查轴线和角度，确保测量精度。
3、±0.00以下部分施工测量±0.00以下部分施工阶段测量工作的重点为基础轴线和底板标高的控制。
拟采用外控法进行基础平面轴线的控制。
本工程进行分段施工，因此每层每段上投测的纵横轴线不得少于2条，以便进行角度、距离的校核。
先在负一层垫层上引测建筑物轴线交点，然后根据基础平面图弹出所有轴线及建筑物外边线。
将轴线控制点外移至基坑外固定的建筑物或地标上，并在基坑内设置木桩作为地下结构的平面控制点。
在施工过程中，每当平面轴线布设完毕，进入竖向施工，在柱子和剪力墙浇筑成形拆除模板后，应在柱子和剪力墙四个侧面投测出相应的轴线，弹出墨线，距楼地面1.5m左右高处用红油漆画出三角标记并标明轴号。
同时，在柱子四周及墙上弹出建筑或结构1m线，并标明相对标高，作为初装修、机电安装等的标高控制依据。
施工测量施工方案(3篇)
第1篇一、工程概况本工程为XX项目，位于XX市XX区，占地面积XX平方米，总建筑面积XX平方米。
工程包括地下车库、地上建筑及配套设施。
地下车库建筑面积XX平方米，地上一层建筑面积XX平方米，地上一层建筑面积XX平方米。
本工程采用钢筋混凝土框架结构，建筑抗震设防等级为XX度，基础形式为XX。
二、施工测量目的为确保本工程顺利进行，保证工程质量，本施工方案对施工测量工作进行了详细规划，具体如下：1. 确保工程定位准确，为后续施工提供依据；2. 确保施工过程中，各个施工部位尺寸符合设计要求；3. 为工程验收提供数据支持；4. 为后期维护提供参考。
三、施工测量范围1. 工程定位测量：包括地下车库、地上建筑及配套设施的平面定位；2. 基础施工测量：包括基础梁、柱、墙等结构尺寸的测量；3. 结构施工测量：包括框架柱、梁、板等结构尺寸的测量；4. 装修施工测量：包括门窗洞口、墙面、地面等尺寸的测量；5. 道路、广场、绿化等配套设施施工测量。
四、施工测量方法1. 工程定位测量（1）采用全站仪进行平面定位，确保工程定位准确；（2）根据设计图纸，确定建筑物轴线，采用钢尺进行放样；（3）对建筑物轴线进行复测，确保其精度符合要求。
2. 基础施工测量（1）采用水准仪进行基础标高测量，确保基础标高符合设计要求；（2）采用全站仪进行基础轴线测量，确保基础轴线与设计图纸一致；（3）对基础梁、柱、墙等结构尺寸进行复测，确保其尺寸符合设计要求。
3. 结构施工测量（1）采用全站仪进行结构轴线测量，确保结构轴线与设计图纸一致；（2）采用水准仪进行结构标高测量，确保结构标高符合设计要求；（3）对框架柱、梁、板等结构尺寸进行复测，确保其尺寸符合设计要求。
4. 装修施工测量（1）采用全站仪进行门窗洞口、墙面、地面等尺寸测量，确保其尺寸符合设计要求；（2）采用水准仪进行装修标高测量，确保装修标高符合设计要求。
5. 道路、广场、绿化等配套设施施工测量（1）采用全站仪进行道路、广场、绿化等配套设施的平面定位；（2）采用水准仪进行标高测量，确保配套设施标高符合设计要求。
建筑工程施工测量方案
建筑工程施工测量方案1、施工测量的准备工作1.1、熟悉、校核施工图轴线尺寸、结构尺寸和各层各部位的标高变化及其相互间的关系。
1.2、对照总图，现场勘察、校测建筑用地红线桩点、坐标、高程及相邻建筑物关系。
1.3、测量仪器准备： J-2经纬仪6台；S1水准仪8台；50m钢卷尺14把。
以上测量仪器均应在施工前检定合格，确保测量数据的准确。
1.4、测量人员配备：测量工12人，测量员2人2、建筑物定位放线：2.1、建立场区控制网：通过总平面图中说明的场区定位点定出场区控制网，设置为十字交叉主轴线。
2.2、平面控制网建立：由场区控制网建立平面控制网，控制网设置为矩形。
平面控制网测设精度为测角中误差±12 ，边长相对中误差1/15000。
2.3、各轴线的测设：利用所建立平面控制网及图纸所反映相关关系尺寸测设各主要轴线，各轴线引测到矩形控制网上，测设时要以两端控制桩为准，拉通尺测定该边上各轴线控制桩，再校核各桩间的间距。
距离丈量采用一把钢尺往返一次，拉力50N丈量，结果当中应加入尺寸、温度、拉力倾斜等改正数。
控制桩的做法为在木桩周围浇注混凝土，用红色油漆将桩位标出，控制桩完成以后，用红机砖砌筑一个保护井，将桩位妥善保护。
2.4、高程控制建立水准点：与甲方及设计单位确认已知水准点，进行复测。
办理有关确认手续。
在现场建立水平控制网。
在建筑物的四周建立四个临时水准点，水准点的位置在各面墙的中间。
3、基础施工测量：3.1、垫层施工以前的测量：基础验槽完毕以后，对基坑四周边坡上的标高桩进行校核，合格后在基槽内用混凝土做灰饼，灰饼间距2m，做为垫层施工标高依据。
用经纬仪将外墙的轴线投测到基础内。
定出各外墙的轴线桩，依据图纸放出垫层的外边线，将集水坑的位置标出。
做为支设垫层模板的依据。
3.2、垫层上测量：在垫层上测量放线前首先对轴线控制网进行校测，然后架全站仪于坑边轴线桩上依次用正侧镜方法向下投测轴线点，投测允许误差3mm。

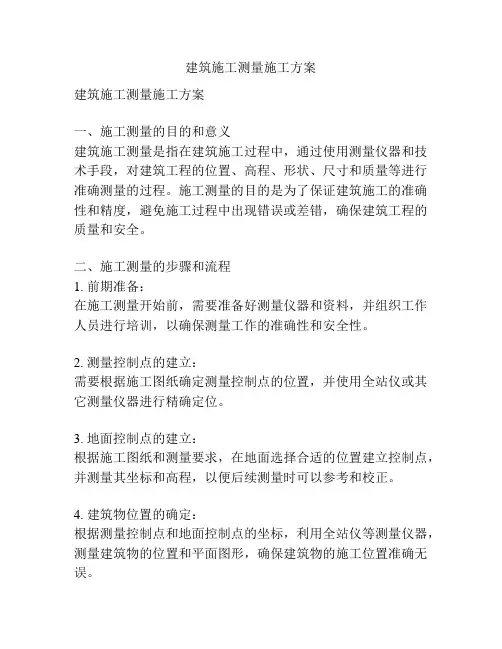

建筑施工测量施工方案
建筑施工测量施工方案建筑施工测量施工方案一、施工测量的目的和意义建筑施工测量是指在建筑施工过程中，通过使用测量仪器和技术手段，对建筑工程的位置、高程、形状、尺寸和质量等进行准确测量的过程。
施工测量的目的是为了保证建筑施工的准确性和精度，避免施工过程中出现错误或差错，确保建筑工程的质量和安全。
二、施工测量的步骤和流程1. 前期准备：在施工测量开始前，需要准备好测量仪器和资料，并组织工作人员进行培训，以确保测量工作的准确性和安全性。
2. 测量控制点的建立：需要根据施工图纸确定测量控制点的位置，并使用全站仪或其它测量仪器进行精确定位。
3. 地面控制点的建立：根据施工图纸和测量要求，在地面选择合适的位置建立控制点，并测量其坐标和高程，以便后续测量时可以参考和校正。
4. 建筑物位置的确定：根据测量控制点和地面控制点的坐标，利用全站仪等测量仪器，测量建筑物的位置和平面图形，确保建筑物的施工位置准确无误。
5. 高程测量：根据施工图纸和设计要求，使用水准仪或全站仪等测量仪器进行建筑物的高程测量，确保建筑物的高度符合设计要求。
6. 面积和尺寸测量：根据施工图纸和设计要求，使用测量仪器进行建筑物的面积和尺寸测量，包括墙面、地面、屋面等各个部位的尺寸和面积，确保与设计和施工图纸相符。
7. 施工质量监控：在建筑施工过程中，可以利用施工测量技术对施工质量进行监控和检测，如墙体垂直度、地面平整度等，发现问题及时处理，确保建筑工程的质量。
8. 施工进度控制：施工测量还可以用于控制施工进度，根据实际测量结果和工期要求，确定各个施工工序的时间安排，确保施工进度的合理性和有效性。
三、施工测量的注意事项1. 使用合适的测量仪器和工具，确保测量准确性和精度。
2. 建立稳定的测量控制点和地面控制点，确保测量过程的参考依据和校正标准。
3. 在测量过程中，要注意安全，避免发生事故和意外。
4. 测量过程中要保持团队合作和沟通，确保测量工作的顺利进行。
施工测量工程施工方案
施工测量工程施工方案一、工程概述该工程施工测量包括土方工程、混凝土工程、金属结构工程等多个施工阶段的测量工作。
施工测量工程的目的是为后续施工提供准确的地形地貌数据和施工控制数据，以确保工程质量和进度的达标。
二、测量准备工作1.了解工程设计图纸，熟悉工程的特点和要求。
2.配置测量仪器和设备，包括全站仪、水平仪、测量杆等。
3.培训测量人员，确保所有参与测量的人员具备相关测量知识和技能。
三、土方工程测量1.建立起点和基准点，按照设计要求进行土方开挖和填方的测量。
2.使用全站仪进行地形地貌测量，测量工程区域内的地面高度和坡度。
3.根据设计要求进行土方开挖和填方的测量，确保土方工程满足设计要求。
四、混凝土工程测量1.对混凝土结构进行测量，包括柱、梁、墙等的尺寸和位置测量。
2.使用全站仪进行混凝土浇筑前的测量，确保混凝土结构的准确位置和尺寸。
3.对混凝土结构进行垂直度和水平度的测量，以确保结构的垂直性和水平性。
五、金属结构工程测量1.对金属结构进行测量，包括钢梁、钢柱等的尺寸和位置测量。
2.使用全站仪进行金属结构安装前的测量，确保金属结构的准确安装位置和尺寸。
3.对金属结构进行垂直度和水平度的测量，以确保结构的垂直性和水平性。
六、安全措施1.测量人员必须全程佩戴个人防护装备，包括安全帽、防护鞋、防护手套等。
2.在使用测量仪器过程中，要确保周围无障碍物，以避免仪器的损坏和人员的伤害。
3.测量人员必须具备基本的安全知识，能够正确使用测量仪器，并及时发现和排除测量中的安全隐患。
七、质量控制1.对测量结果进行校核，确保测量的准确性和可靠性。
2.定期对测量仪器进行校验和维护，确保仪器的工作正常。
3.各测量阶段的测量结果需要及时记录和保存，以备后续工作的参考和分析。
八、施工测量报告1.编制施工测量工程报告，包括测量阶段的测量数据和测量结果的分析。
2.将施工测量报告提交给工程监理单位和施工单位，作为工程进度和质量的依据。
工程测量施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，工程建设规模不断扩大，工程测量在工程建设中的重要性日益凸显。
为确保工程建设的顺利进行，提高工程质量，本项目特制定工程测量施工方案。
本方案旨在明确工程测量施工的流程、方法、质量控制及安全措施，确保工程测量工作的高效、准确、安全。
二、工程概况1. 工程名称：某市XX大道改造工程2. 工程地点：某市XX大道3. 工程规模：全长XX公里，红线宽度XX米4. 工程内容：道路、桥梁、排水、照明、绿化等工程5. 工程工期：XX个月三、工程测量施工方案1. 施工准备（1）人员准备：组织专业测量团队，包括测量工程师、测量员、数据处理员等，确保施工人员具备相应的专业技能和经验。
（2）设备准备：配备全站仪、水准仪、GPS定位仪、测距仪、水准尺、钢卷尺、绘图板、计算机等测量设备和工具。
（3）资料准备：收集工程地形图、设计图纸、地质勘察报告等相关资料，为测量工作提供依据。
2. 施工流程（1）平面控制测量：根据设计图纸，在施工现场设置平面控制点，进行平面控制网的布设和观测，确保控制点的精度。
（2）高程控制测量：在平面控制点的基础上，布设高程控制网，进行高程观测，确保高程控制点的精度。
（3）细部测量：根据平面和高程控制点，进行细部测量，包括道路中线、边坡、桥梁、排水、照明等工程设施的测量。
（4）数据处理与成果整理：对测量数据进行整理、计算和审核，形成测量报告，提交给相关部门。
3. 施工方法（1）平面控制测量：采用全站仪进行测量，采用极坐标法进行点位放样，确保控制点的精度。
（2）高程控制测量：采用水准仪进行测量，采用三角高程法进行点位放样，确保高程控制点的精度。
（3）细部测量：根据工程实际情况，采用全站仪、GPS定位仪、测距仪等进行测量，确保测量数据的准确性。
4. 质量控制（1）严格按照国家相关规范和标准进行测量工作，确保测量数据的准确性。
（2）加强测量设备的维护和保养，确保设备正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工测量5.2.1测量工程概况5.2.1.1主要工作量概况5.2.1.2总体思路概况在制定技术方案之初，我们分析和研究了国内与本工程类似的相关工程。
本工程将采用科学的测控技术，严格的复核校正手段来保证施工测量精度。
平面控制网分三级测设：一级为业主提供的控制网（点），二级为以业主提供的控制网为基准而建立的总控制网，三级为轴线控制网，它是以总控制网为基准对建筑物各轴线控制点进行加密。
根据本工程的建筑造型、地理环境等因素，在地下室施工阶段和地上施工阶段均采用内控法来控制整个建筑物的平面尺寸定位，工艺流程如下：施工准备→选取控制点→建立轴线控制网→仪器安平→垂直轴线引申→各层楼面放线→分段投测→校核用激光准直仪将控制点整体同步传递，高程用全站仪测天顶距法进行传递。
5.2.2施工测量准备5.2.2.1施工测量人员的准备组建以2名测量师和4名测量工组成的测量小组，对整个工程进行全过程的跟踪测量。
垂直轴线控制网的建立阶段3人，垂直轴线的引伸阶段3人，其中仪器操作1人，楼面投点1人，现场记录、内业整理1人，楼面的平面轴线放线阶段2～3人。
作业面较多，施工繁忙时，可一分为二，两人为一组进行工作。
5.2.2.2主要测量仪器的准备对精度进行估算并结合工程的特点，选择下列仪器以保证建筑物的垂直度。
其它工具：钢尺（50m、防水、防锈）、塔尺、卷尺、线坠、墨线盒等。
5.2.2.3施工测量技术准备施工测量技术准备工作包括图纸的审核，测量定位依据点的交接与校核，人员的组织及测量仪器的选择、检定与校核，测量方案的编制、论证与数据准备，工程重点、难点的分析与应对措施。
在进行测量放线前，首先必须熟悉施工图纸和施工方案，了解轴线柱网的布置特点和难点，核对施工图纸与其说明内容是否有矛盾，建筑图与结构图在平面尺寸、标高和说明是否一致，并作好测量内业计算的工作。
根据规划部门所给的建筑红线及控制坐标点，并对照设计图上的红线坐标点进行核对该建筑物的方位，然后计算出建筑物红线点至首层平面设计图中所提供的纵、横坐标，各控制点的距离和角度，作为工程测量放线的依据。
5.2.3平面控制网的建立5.2.3.1建立三级控制网5.2.3.2平面控制网地下室施工阶段是测量工作中最重要、任务最繁忙的阶段。
复核前期桩基施工阶段所布设的轴线控制网，如其精度满足测量规范要求，可将其作为本工程的平面控制网。
本工程的平面控制网采用内控制法，每栋建筑物设置内控制点为LP1~LP4/LP1~LP8。
把全站仪架设在基坑上的一控制点上，参照基坑上的另一基准点，这两点可根据甲方提供的城市测量控制网中的基准坐标计算得出坐标值。
通过这两点，在基坑内可引测出任意通视的主轴线上的两点。
其中控制网的布置应遵循以下几点原则：（1）平面控制先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。
（2）轴线控制网的布设根据设计总平面图、现场施工平面布置图等进行。
（3）控制点选在通视条件良好、安全、易保护的地方。
（4）平面控制网的精度技术指标必须符合下表的规定：平面控制网的测量精度要求等级 测角中误差（m β）测距相对中误差相对闭合差 四等±2.5″1/800001/35000（5）控制桩位必须用混凝土保护，地面以上设醒目的围护栏杆，防止施工机具车辆碰压，见下图：5.2.4建筑平面控制网的竖向传递为保证建筑物的测量精度，对结构的控制轴线的竖向传递采用激控制桩埋设及保护示意图150********B-B轴线控制点BBA首级控制点AA-A8001000800600800Ø25螺纹钢100×100×10钢板 维护栏杆控制点光垂准仪铅直投点法引测。
DZJ3-L1激光垂准仪是在光学垂准系统的基础上增加半导体激光器，分别给出上下同轴的两道激光铅垂线，并与望远镜视准轴同心、同轴、同焦；可配网格激光靶，使测量精确、方便。
在每栋建筑物的地下室底板或首层结构板放样出4个内控点（LP1、LP2、LP3、LP4点），内控制点布置在投影面积内，考虑到控制轴线一般与梁、墙等构件的中心重合，不便在楼板上预留测设洞口，因此将控制轴线向楼板中平移2m，引测到施工作业层后再返回。
控制点刻划在地下三层楼面预留的4块100mm×100mm×10mm钢板上，钢板下焊4根长70mm的φ6的钢筋。
地下室以上各层楼面浇筑砼时，在对应于下层控制点的位置处均预留300mm×300mm的激光传递孔，并在留孔四周筑设高50mm的阻水圈。
通过激光测放孔，就可把内控点（LP1、LP2、LP3、LP4点）投测到各层楼面上。
5.2.4.1激光垂准仪铅直投点法(如下图所示)的操作步骤简述如下：5.2.4.2为提高激光点位捕捉的精度，减少分段引测误差的积累，制作激光捕捉靶，示意图如下：透明塑料薄片，中间空洞便于点位标示。
雕刻环形刻度蒙上薄片使环形刻度与光斑吻合旋转铅直仪，分别5.2.4.3激光点穿过楼层时，需在组合楼板上预留300×300激光传递孔洞，通过空洞引测到各楼层。
预留洞的做法示意如下：激光点穿过楼层的预留洞做法说明：（1）浇筑砼后木盒不拆除，以防楼面垃圾堵塞孔洞。
（2）线绳绷在铁钉上便于仪器找准中心点，用完后将线绳拆除，以免下次阻挡激光投点。
5.2.4.4控制点引测完毕，用全站仪进行检查，即在同一测站上架设全站仪测量其天顶角来检查。
经校核满足精度要求后，把各相关的投影点相连即基准线，然后将这些基准线平移至楼面各轴线。
以控制点建立的控制轴线为依据，按设计尺寸放样出各边柱轴线，再以此为依据，分别放样至外边梁柱、剪力墙及楼面上，这样既可相互独立、又相互联系地进行施工放样。
5.2.5主体钢筋混凝土结构工程测量5.2.5.1平面测量（1）垫层轴线放样在垫层上进行基础定位放线前，复测轴线控制桩无误后，再用经纬仪复测各控制线，投测允许误差±2mm，见下图。
（2）楼层轴线放样将经纬仪架设基坑边上的轴线控制桩位上；经对中、整平后，后视同一方向桩(轴线标志)，将所需的轴线投测到施工的平面层上；在同一层上投测的纵、横向轴线各不得少于二条；以此作角度、距离的校核，见下图；经校核无误后，方可在该平面上放出其它相应的轴线及细部线。
在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mm 。
（3）楼层轴线复核每一层平面或每一施工段测量放线完成后，必须进行自检，自检合格后及时填写楼层放线记录表并报监理验线，以便能及时进行下道经纬仪垫层轴线放样示意图经经垫轴轴工序。
（4）施工层放线施工层放线时，先在结构平面上校核投测轴线，闭合后再细部放线。
室内应把建筑物轮廓轴线和电梯井轴线的投测作为关键部位。
为了有效控制各层轴线误差在允许范围内，并达到在装修阶段仍能以结构控制线为依据测定，要求在施工层放线中弹放所有细部轴线、门窗位置以及洞口边线。
5.2.5.2高程测量（1）标高传递高程控制点的传递是在底层平面控制点预留孔正下方架设好全站仪，先精确测定仪器高，再转动全站仪进行竖向垂直测距，最后通过计算整理求得激光反射片的高程，然后按《工程测量规范》(GB50026-2007)所规定的二等水准测量的要求把激光反射片的高程传递到核心筒外壁上，高程的传递不得从下层楼层丈量上来，以防此误差积累。
(2)标高控制线的建立施工层抄平之前，先校测首层传递上来的标高点，当相差小于3mm 时，取其平均高程引测水平线。
抄平时，尽量将水准仪安置在测点范围的中心位置，采用水准仪、塔尺引测高程控制点的标高。
方法是：调整仪器高度使其后视线正对水平线，前视则用铅笔直接在钢筋或钢柱上标出视线，提高测量精度。
(3)控制网的竖向传递详见第四点：建筑平面控制网的竖向传递。
高程控制点传递示意图1.2.5.3建筑物垂直度观测建筑物的垂直度必须严格加以控制。
其观测方法如下：将建筑物主要轴线引测到建筑物墙体转折处上，弹上墨线，并用红三角标识主轴线编号，利用激光经纬仪每层观测，并做好观测记录。
建筑物垂直度允许偏差分别为：各层竖向允许偏差为±5mm，全高累计竖向允许偏差为H/10000，但≤±30mm。
5.2.6装饰工程测量5.2.6.1轴线的恢复和引测（1）轴线恢复前对每条轴线的相对距离、角度进行校核，方法为：用钢尺直接丈量距离，用经纬仪测量轴线、轴线控制线之间的角度；（2）在施工中被砂浆覆盖和因为时间久而模糊的轴线、轴线控制线，把面层的附着物清理干净，用墨线重新弹出，用于隔墙的平面位置控制；（3）柱立面的轴线由恢复后的轴线进行引测，并弹出墨线用红油漆标识；（4）根据恢复后的轴线及图纸上隔墙线与轴线的关系依次放出各楼层的隔墙线，用墨线弹出。
5.2.6.2标高的抄测+0.500m 建筑线在装饰工程中因为高度太低上返易造成误差,一般把装饰线定在＋1.000m建筑线，这样可以为施工时定标高提供方便。
楼层+1.000m建筑线抄测前先用水准仪校测结构施工从首层传递在电梯井内壁的标高控制点，当较差小于3mm 时，取其平均高程引测水平线。
楼层+1.000m 建筑线抄测，将自动安平水准仪（苏光、DZS3-1）安置在测点范围的中心位置，抄测各施工区内的装饰水平线并用墨线标示。
5.2.7建筑施工及使用期间沉降观测由业主委托有资质的观测单位进行观测。
