分集水器安装的技术要求珍藏版
地暖分集水器详解及安装要点
地暖分、集水器是地热采暖中，用于连接各路加热管供、回水的分、集水装置，按进回水分为分水器，集水器，所以称为分集水器或供热系统，俗称分水器。
其功能：增压、减压、稳压、分流四项基本功能。
概念：分为分水器和集水器两部分。
分水器是在水系统中，用于连接各路加热管供排气阀的配水装置。
集水器是在水系统中，用于连接各路加热管回水管的汇水装置。
集分水器三种类型从功能和过滤器上来分：集分水器分为三种类型：基本型、标准型和功能型。
基本型：由分水干管和集水干管组成。
在分集水干管的每个分支口上装有球阀。
同时分集水干管上分别装有手动水系统。
基本型分水器不具备流量调节功能。
标准型：标准型分集水器结构上与基本型相同，只是将各干管上的球阀由流量调节阀取代。
将干管上的手动排气阀由自动排气阀取代。
标准型分集水器可对每个环路的流量做精密调节，甚至豪华标准型分集水器的流量调节可实现人工智能调节。
功能型：功能型分集水器除具备标准型分集水器的所有功能外，同时还有温度、压力显示功能、流量自动调节功能、自动混水换热功能、热量计量功能、地热管分区温度自动控制功能、无线及远程遥控功能，为了防止锈蚀，集分水器一般镀镍、耐高温塑料等。
不管什么类型集分水器（含连接件等）的内外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷，表面色泽应均匀，镀层牢固，不得有脱镀的缺陷。
工作原理及安装要求地暖分集水器是整个室内阀门的控制中枢，它有着分流分压的功能，当热媒流入室内后，经多功能地暖后进入分水器主杠，这一环节中过滤器滤掉热媒中的杂质以防止杂质进入地下室内阻塞水管。
主杠是水平安装，这样利用同一高度，压力相同的的原理，使热媒被平均分配到支管路，经热交换系统后，各支管路流回到集水回主杠，再由回水口流入的住宅中。
另外在分集水器中加有混水装置，也就是说经热交换后，热媒（水）温度还很高，经混水系统后，又流入分水器主杠继续循环，这样在制暖的同时还可节省能源。
地暖分集水器安装要求：（1）分集水器安装在墙壁和专用箱内，管网一般安装在结构间；（2）集水器下面厨房距离地板30cm以上，水平安装；（3）供水阀门安装在分水器前面，回水阀安装在集水器后面；（4）过滤器安装在分水器的前面；（5）分集水器的连接顺序：连在供水干管—锁闭阀—过滤器—球阀—三通（温度、压力表接口）—分水器（上杠）—管道—集水器(下杠)—球阀—连在回水干管。
最全最详细的地暖分集水器的安装使用你绝对不能错过
最全最详细的地暖分集水器的安装使用你绝对不能错过地暖分集水器是地暖系统的重要组成部分，它负责将热水输送到地板辐射管道中，使整个地板均匀受热。
正确安装和使用地暖分集水器能够保证地暖系统正常运行，提供舒适的室内温度。
下面将为您介绍地暖分集水器的安装和使用方法。
一、地暖分集水器的安装1.材料及工具准备-地暖分集水器-地暖管道-管夹-封口带-螺丝刀-扳手-切割工具-水泵2.安装地暖分集水器-首先确定地暖分集水器的安装位置，一般建议位置选择在地板下方的暖气罩内。
-将地暖管道连接到分集水器的进水口和出水口上，使用管夹固定好连接处，确保稳固。
-将分集水器固定在安装位置上，使用螺丝刀和扳手将其牢固固定。
3.连接外部供水管道-根据实际情况，选择合适的位置连接外部供水管道，一般建议选择在冷热水分水器下方。
-使用切割工具将地暖分集水器和供水管道连接处切开，确保切割口平整。
-将地暖分集水器与供水管道连接，使用管夹固定好连接处，再利用封口带进行密封，防止漏水。
二、地暖分集水器的使用1.检查系统-在使用地暖系统前，要先检查地暖分集水器是否安装牢固，管道连接是否紧密，没有漏水现象。
-检查地暖管道和地板辐射管道是否有破损或堵塞，对有问题的部分进行修复或更换。
2.启动地暖系统-打开供水阀门，将水泵启动，使热水进入地暖分集水器。
-调整供水阀门的开度，控制地板的温度，确保舒适的室内温度。
3.调节温度-地暖分集水器上一般配有温度调节装置，可以根据需求调节地暖供水温度。
-根据不同季节和气温变化，适时调整温度，确保舒适的室内温度。
4.定期检查和维护-定期检查地暖分集水器的工作状态，确保其正常运行。
-清洗地板辐射管道，防止管道堵塞。
-定期检查地暖系统的水压和水质，确保地暖系统的正常运行。
通过正确安装和使用地暖分集水器，您将能够充分利用地暖系统提供的舒适室内温度。
希望以上内容对您有所帮助！。
集分水器安装1
1、安装技术要求1.1集分水器安装要求；（1）集水器、分水器安装前，应按设计要求和规范偏差对设备基础的位置和尺寸进行复检，主要检查的项目：基础的坐标位置，平面的外形尺寸；不同平面的标高。
（3）对基础的外观质量要求：基础表面无裂纹、空调、缺角、露筋；基础表面的没污、碎石、泥土、积水应清除干净。
放置垫铁的基础表面应平整。
（4）集水器、分水器安装采用M16胀锚地脚螺栓固定，要求胀锚地脚螺栓中心到基础边缘距离不小于7倍胀锚地脚螺栓直径，钻孔处不得有裂纹，钻孔时应防止钻头及基础中的钢筋、埋管相碰。
（5）集水器、分水器的安装，支架或底座的尺寸、位置符合设计要求。
设备及支架接触紧密，安装平正、牢固。
平面位置偏差为15,标高允许偏差5，垂直度允许偏差为1/1000。
（6）集水器、分水器找正调平并紧固后，对设备底座和基础间进行灌浆，灌浆料采用细石混凝土。
设备底座及基础之间灌浆厚度不庆小于25。
1.2 支吊架的型式、位置、间距、标高应符合设计或有关技术标准的要求。
（1）支、吊架的安装应平整牢固，及管道接触紧密。
管道及设备连接处，应设独立支、吊架；支吊架垂直安装。
（2）冷却水管道的支、吊架间距应符合如下规定：（3）管道支、吊架型式符合设计、相关图集和规范要求，焊接应由合格持证焊工施焊，并不得有漏焊、未焊透或焊接裂纹等缺陷。
1.3阀门、自动排气阀、Y型过滤器等管道部件的安装应符合下列要求：（1）阀门安装的位置、进出口方向应正确，并便于损伤连接应牢固紧密，启闭灵活；成排阀门的排列庆整齐美观，在同一面上的允许偏差为3;（2）电动、气动等自控阀门在安装前应进行单体高度，包括开启、关闭等动作试验。
（3）Y型过滤器应安装在进机组前的管道上，方向正确且便于清污；及管道连接牢固、严密，其安装位置应全球滤网的拆装和清洗。
（4）在系统最高处及所有可能积聚空气的高点设置排气阀，在管路最低点设置排水管及排水阀。
2、管的连接方法按照设计要求以及《地源热泵系统工程技术规范》50366规定，埋地管道应采用热熔或电熔连接。
分集水器安装的技术要求珍藏版
分集水器安装的技术要求珍藏版分集水器是一种用于收集和分流降水的设备，广泛应用于建筑、道路、工业园区等场所。
安装分集水器需要考虑多个技术要求，包括位置选择、管径设计、施工方法等。
下面是关于分集水器安装的详细技术要求。
1.位置选择：分集水器应安装在降水量较大的区域，通常是建筑物、道路的入口处或者倾斜的地面上。
这样可以更好地收集降水，并减少积水对于区域的影响。
2.管径设计：分集水器的管径应根据预计的降水量和场地情况来确定。
一般来说，较小的场地可以选择较小的管径，而较大的场地则需要较大的管径来排水。
管径的设计要考虑到预期的流量，以确保能够有效地收集和排水降水。
3.施工方法：分集水器的安装需要先进行勘测、设计与规划，然后按照设计图纸进行施工。
施工过程中需要注意以下几个方面：a.地面处理：在安装分集水器之前，需要对地面进行处理，保证地面平整、无阻碍物，以便于安装和维护。
b.分集水器安装：分集水器应该平稳地安装在地面上，可以使用螺栓或者锚定胶水来固定分集水器。
确保分集水器的入口与降水源对齐，并与管道连接紧密，避免渗漏。
c.排水管道安装：分集水器与排水管道之间需要进行正确的连接。
通常使用橡胶密封圈或者密封胶带来保证连接的紧密性，并防止漏水。
4.维护保养：分集水器的维护保养对于其正常运行至关重要。
定期清理分集水器和排水管道内的堵塞物，以保证畅通排水；定期检查分集水器的密封性，避免漏水；定期检查分集水器的结构是否破损，及时进行修复或更换。
5.安全措施：在进行分集水器安装时，应注意以下安全措施：a.安全防护：对工作场所进行安全防护，确保施工期间工作人员的安全。
b.防护设施：在分集水器周围设置防护设施，以避免人员误入或意外摔倒。
c.施工人员培训：对从事分集水器安装工作的人员进行相关培训，提高其安全意识和操作技能。
以上是关于分集水器安装的技术要求的详细介绍。
通过遵循这些要求，可以确保分集水器的正常运行，并有效地收集和排水降水。
地暖系统中集分水器的安装及使用说明
地暖系统中集分水器的安装及使用说明一、集分水器的选择与准备1.根据地暖系统的规模和需求，选择合适的集分水器。
一般来说，集分水器的口径应与地暖管道的口径相匹配。
2.清洁集分水器及其配件，确保没有杂质和污垢。
3.检查集分水器及其配件是否完好无损，有无缺陷或损坏。
二、集分水器的安装1.根据地暖系统的设计图纸，确定集分水器的安装位置，并在墙壁或地板上标记位置。
2.使用电钻和钻头，在标记的位置上钻孔，确保孔洞与集分水器的固定螺丝相匹配。
3.在安装位置上安装集分水器的固定螺丝。
4.将集分水器安装在固定螺丝上，确保安装牢固。
5.按照设计图纸，连接入水和出水管道至集分水器的相应接口。
6.使用扳手或扳手，适当拧紧连接螺母，确保密封。
7.检查连接部位是否漏水，如有漏水现象，及时调整连接，确保连接紧固。
三、集分水器的使用1.打开地暖系统的主控开关，使水流进入集分水器。
2.按照设计安排，将地暖管路连接到集分水器的各个出口，并使用扳手或扳手将连接螺母拧紧。
3.检查所有的管道连接部位，确保连接牢固，无漏水现象。
4.检查集分水器上的控制阀门，确保所有的阀门处于打开状态。
5.按照地暖系统的控制面板或温控器的要求，设置合适的温度和供暖时间。
6.启动地暖系统，观察集分水器的工作状态，确保水流顺畅，供应均匀。
7.定期检查集分水器的工作状态，如发现异常情况，及时调整和维修。
四、注意事项1.在安装和使用集分水器时，务必遵循安全操作规程，确保自身和他人的安全。
2.集分水器及其配件应存放在干燥、通风的地方，避免受潮和腐蚀。
3.定期清洁集分水器及其配件，确保无污垢和杂质堆积，保持良好的工作状态。
4.在使用过程中，如发现集分水器有异常现象，如漏水、密封不严等，应及时维修或更换。
5.如需对集分水器进行维修或更换，应关闭地暖系统，并请专业人员进行操作。
以上是地暖系统中集分水器的安装和使用说明，希望能够对您有所帮助。
在安装和使用过程中，请务必遵循相关规程和要求，确保地暖系统的正常运行，并保证室内温度的舒适。

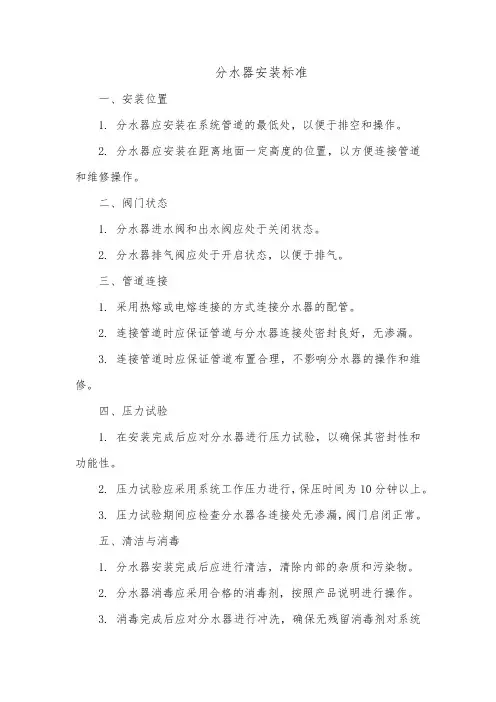

分水器安装标准
分水器安装标准一、安装位置1. 分水器应安装在系统管道的最低处，以便于排空和操作。
2. 分水器应安装在距离地面一定高度的位置，以方便连接管道和维修操作。
二、阀门状态1. 分水器进水阀和出水阀应处于关闭状态。
2. 分水器排气阀应处于开启状态，以便于排气。
三、管道连接1. 采用热熔或电熔连接的方式连接分水器的配管。
2. 连接管道时应保证管道与分水器连接处密封良好，无渗漏。
3. 连接管道时应保证管道布置合理，不影响分水器的操作和维修。
四、压力试验1. 在安装完成后应对分水器进行压力试验，以确保其密封性和功能性。
2. 压力试验应采用系统工作压力进行，保压时间为10分钟以上。
3. 压力试验期间应检查分水器各连接处无渗漏，阀门启闭正常。
五、清洁与消毒1. 分水器安装完成后应进行清洁，清除内部的杂质和污染物。
2. 分水器消毒应采用合格的消毒剂，按照产品说明进行操作。
3. 消毒完成后应对分水器进行冲洗，确保无残留消毒剂对系统运行的影响。
六、外观检查1. 检查分水器的外观，应无损伤、变形和锈蚀等现象。
2. 检查分水器的阀门和附件，应完好无损、紧固可靠。
3. 对于不锈钢材质的分水器，应采用不锈钢清洁剂进行清洁，保持其外观光亮整洁。
七、功能测试1. 对分水器的各个阀门进行开关操作，应灵活自如，无卡阻现象。
2. 对分水器进行放气操作，应无残余气体影响系统的正常运行。
3. 在供暖系统运行前应对分水器进行一次全面的检查和调试，确保其正常工作。
八、安装文档1. 安装完成后应制作完整的安装文档，包括安装位置、阀门状态、管道连接、压力试验、清洁与消毒、外观检查、功能测试等内容。
2. 安装文档应妥善保存，以便于日后的维护和管理。
安装分集水器的要求
安装分集水器的要求分集水器是整个地暖系统中不可缺少的一部分,包括分集水器干管、排气泄水装置、支路阀门和连接配件等;分集水器是将入户的采暖热水分配到各个房间的供暖支路;和系统中的其他部件一样,分集水器的安装质量和产品质量对于整个系统的安全运行也很关键;根据多年的施工经验,总结了一些项目的应用经验并且查阅相关资料,归纳了几点安装使用分集水器的方法,供大家参考;在选择分集水器时,也要注意,为了保证分集水器的质量,一些生产厂商从产品的材料和工艺结构上动脑筋;从材料上看,目前市场上有不锈钢、铜、高分子合成材料等;从结构上看,有组装式、焊接式、锻造拼接式等;真正好点的品牌要算德国的欧文托普,英萨科森,意大利的嘉科米尼等,其中英萨科森、嘉科米尼的性价比高分集水器在采暖系统里面很重要的部分,必须保证质量好,耐腐蚀;第一步,检查分集水器的质量;分集水器的种类、型号、规格是否与图纸、技术规范所规定的一致；分集水器上下主管左右接口螺纹是否完整；分集水器上下主管有无砂眼、裂纹及锈蚀；分集水器上下主管的控制阀们及接头与接口间的连接是否牢固,接口是否严密,控制阀是否能灵活开关；分集水器支架、挡板的的防腐涂层是否完好、有无划痕;第二步,根据分集水器安装位置来确定定位尺寸;应确保分集水器及供暖供回水管道和阀门等附件的安装,同时还要方便日后的检修;应确保运行时能够很方便的调节分集器的控制阀门；与强、弱电控制盒及插座的距离应不小于 50mm；对于自控型分集水器为防止其电路受潮应尽量布置在较干燥的房间;第三步,分集水器的安装和固定;分集水器水平安装时应将分水器安装在上,集水器安装在下或按设计规定的要求来安装;分集水器主管垂直间距为 200mm,集水器主管中心距地面距离不小于 300mm;分集水器一般均通过支架支撑,安装时按照图纸标定的高度,经号眼打孔后用膨胀螺栓固定在墙壁上,然后再将分集水器安装在支架上;应注意：禁止在有防水层的地面上打孔固定分/集水器装饰板;分集水器前挡板可在地面辐射供暖工程施工完毕后再安装; 分集水器安装在起居室内时,在安装高度允许时,支脚应高出室内净地坪50～100mm分集水器水平安装时应保证与供、回水管连接后能及时排除管道内部的积气;第四步,分集水器入口与供热管道及附件的连接;分集水器安装就位后再安装立管与分集水器间的连接支管为宜;在分水器之前的供水管道上,顺水流方向应安装阀门、过滤器、热计量装置有热计量要求的系统;在集水器之后的回水连接管上,应安装可关断调节阀,必要时可用平衡阀代替;在分水器的进水管与集水器的出水管之间,宜设置旁通管;旁通管上应设置阀门,以保证对供暖管道系统冲洗时污水不流进加热管;第五步,分集水器出口与加热管的连接;每环路加热管的进、出水口分别连接分水器和集水器,并要求一一对应; 加热管与金属分集水器之间的连接卡压式夹紧结构连接时,加热管与连接件连接要求管口剪切平滑,切面与管材轴线垂直,管口插入接口时不得损伤接口上的硅胶密封圈,管口插入到位,卡环牢固锁紧连接部位且不得渗漏;。
分室控温分集水器技术标准
分集水器技术要求注意：分集水器投标单位应充分理解暖通专业图纸的技术要求。
本工程各主要房间设置温度自动调控装置。
一、分集水器主体要求1、本项目采用铜质分集水器，所用材料为Hpb59-1铜；本体整体锻造、无拼接，主管与支管之间无缝连接；分集水器外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷，另外，表面须做防腐处理，保护等级符合 GB/T 10125《人造气氛腐蚀试验盐雾试验》的要求。
2、分集水器静态压力等级2.4MPa，规格为：1）本体（主管）管径为DN25，本体（主管）螺纹口径为1″，支管螺纹口径为3/4 ″；3、分集水器本体（主管）参数要求1）本体（主管）的壁厚不小于2.5mm（注：请投标单位自带测壁厚工具）；2）分水器（集水器）各支管中心距为不低于50mm；4、分集水器本体（主管）功能要求1）分水器主管具有流量调节功能、集水器支管具有流量关断功能；2）集水器每支路可通过电热驱动器进行分室控制功能；3）集水器与电热驱动器接口为市场通用接口，尺寸为M30×1.5；4）集水器每支路温控阀芯综合性能测试（带压不间断撞击试验）须达到8万次以上。
二、分集水器组件产品的技术要求1、分集水器支路与地暖管须采用卡套式连接件进行连接，规格尺寸参照管材技术要求；2、卡套式连接件螺帽丝扣应不低于6丝、铜卡环壁厚不低于1.3mm，且安装维护方便；3、末端组件采取锻造工艺而成。
排气阀以连续自动排除系统注水及运行时内部存在的空气；泄水阀在紧急情况下有排水功能，在调试是具有注水功能，实现一物多能；4、专用球阀、过滤球阀选用公称压力PN2.4Mpa，公称直径为DN25，螺纹接口为1″FM。
5、专用球阀具有瞬时关闭功能，使系统运行安全。
6、过滤球阀不仅具有瞬时关闭功能，还须具有过滤功能，从而保证系统水质更优质，系统损耗更低。
三、分集水器支架1、分集水器支架选用支架式，支架式钢板厚度≥3.0mm，安装简捷、牢固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分集水器安装的技术要求
分集水器是整个地暖系统中不可缺少的一部分，包括分/集水干管、排气泄水装置、支路阀门和连接配件等。
分集水器是将入户的采暖热水分配到各个房间的供暖支路。
和系统中的其他部件一样，分集水器的安装质量和产品质量对于整个系统的安全运行也很关键。
我们公司根据多年的施工经验，总结了一些项目的应用经验并且查阅相关资料，归纳了几点安装使用分集水器的方法，供大家参考。
第一步，检查分集水器的质量。
分集水器的种类、型号、规格是否与图纸、技术规范所规定的一致；
分集水器上下主管左右接口螺纹是否完整；
分集水器上下主管有无砂眼、裂纹及锈蚀；
分集水器上下主管的控制阀们及接头与接口间的连接是否牢固，接口是否严密，控制阀们是否能灵活开关；
分集水器支架、挡板的的防腐涂层是否完好、有无划痕。
第二步，根据分集水器安装位置来确定定位尺寸。
应确保分集水器及供暖供回水管道和阀门等附件的安装，同时还要方便日后的检修。
应确保运行时能够很发布改变的调节分集水器的控制阀门。
与强、弱电控制盒及插座的距离应不小于50mm。
对于自控型分集水器，为防止其电路受潮，应尽量布置在较干燥的房间。
第三步，分集水器的安装和固定。
分集水器水平安装时，应将分水器安装在上，集水器安装在下或按设计规定的要求来安装。
分/集水器主管垂直间距为200mm，集水器主管中心距地面距离不小于300mm。
分集水器一般均通过支架支撑，安装时按照图纸标定的高度，经号眼打孔后用膨胀螺栓固定在墙壁上，然后再将分集水器安装在支架上。
应注意：禁止在有防水层的地面上打孔固定分/集水器装饰板。
分集水器前挡板可在地面辐射供暖工程施工完毕后再安装。
分集水器安装在起居室内时，在安装高度允许时，支脚应高出室内净地坪50～100mm。
分集水器水平安装时应保证与供、回水管连接后能及时排除管道内部的积气。
第四步，分集水器入口与供热管道及附件的连接。
分集水器安装就位后再安装立管与分集水器间的连接支管为宜。
在分水器之前的供水管道上，顺水流方向应安装阀门、过滤器、热计量装置（有热计量要求的系统）。
在集水器之后的回水连接管上，应安装可关断调节阀，必要时可用平衡阀代替。
在分水器的进水管与集水器的出水管之间，宜设置旁通管。
旁通管上应设置阀门，以保证对供暖管道系统冲洗时污水不流进加热管。
第五步，分集水器出口与加热管的连接。
每环路加热管的进、出水口分别连接分水器和集水器，并要求一一对应。
加热管与金属分集水器之间的连接卡压式夹紧结构连接时，加热管与连接件连接要求管口剪切平滑，切面与管材轴线垂直，管口插入接口时不得损伤接口上的硅胶密封圈，管口插入到位，卡环牢固锁紧连接部位且不得渗漏。
