项目八吸尘器原理与维修
吸尘器原理
41
阿根廷市场标志。
德国电器工程师协会标志。 芬兰、瑞典安全认证。 挪威、丹麦安全认证。 俄罗斯标志。 TUV Rheinland 北美标志。
泰怡凯电器（苏州）有限公司
42
日本通产省工业技术院安全认证标志。
欧共体KEY-MARK标志，适用于家用电 器的安全认证。
法国NF标志，适用于电子电器及零部件认 证。 日本PSE认证标志,适用于电气设备和材料 产品。
泰怡凯电器（苏州）有限公司
31
十三、卷线器
将电源线整齐的收进机器内部便于储藏。 根据电机功率高低不同，卷线器上电源线的规格 分为0.75mm2和1.0mm2两种规格。 功率低的型号（1600W以下）用0.75mm2的电源 线。 功率高的型号（ 1600W 以上）用 1.0mm2 的电源 线。
泰怡凯电器（苏州）有限公司
32
吸尘器的编号规则
老产品不论产品功能及外型，统一以 VC
开头，VC的全称为Vacuum Cleaner。 新产品开始区分功能及外型，原则上有 以下几种分类： ZT：桶式吸尘器 ZL：直立式吸尘器 ZW：卧式吸尘器
泰怡凯电器（苏州）有限公司 33
公司目前种类
泰怡凯电器（苏州）有限公司
19
二、硬管
主要用来补充软管的长度。 通常分为两节塑料插管、塑料伸缩管、 两节铝插管、铝伸管、两节金插管、金伸 管。
泰怡凯电器（苏州）有限公司
20
三、软管手柄
此部位为消费者在使用吸尘器的时手抓住用
力的部位。 以上三个部分有口径大小之分，通常有32mm 和35mm两种口径。 不同口径的地刷、硬管和软管手柄不能混用 否则无法装配/使用。
注塑件（喷涂件）外观 金属件（电镀件）外观 丝印（结合强度）
吸尘器电机工作原理
吸尘器电机工作原理
吸尘器电机工作原理是基于电磁感应和电动机原理的。
当吸尘器通电时，电流会通过电源线进入电机。
电机内部由一个旋转的电磁铁（也称为转子）和一个固定的线圈（称为定子）组成。
定子中的线圈被电流激励后产生一个磁场。
根据法拉第电磁感应原理，当电流通过定子线圈产生磁场时，这个磁场会切割电磁铁，从而产生一个电动势。
这个电动势会引起电磁铁旋转。
转子上装有一片叶轮，当电磁铁旋转时，叶轮也会跟着转动。
随着叶轮的旋转，吸入口处的空气也会被带动进入吸尘器的内部。
在吸尘器内部，通过一个过滤系统，灰尘和杂物被分离并存储在一个容器中。
而干净的空气则通过吸尘器的出风口排出。
吸尘器电机的工作原理核心是通过电流和磁力的相互作用，将电能转化为机械能，从而实现叶轮的旋转和吸尘器的正常工作。
吸尘器的工作原理
吸尘器的工作原理吸尘器是一种常见的家用电器，它通过产生负压和机械力来吸收和采集灰尘和杂物。
吸尘器的工作原理涉及到以下几个关键部件：机电、风扇、过滤器和吸尘袋。
1. 机电：吸尘器的核心部件是机电。
机电通过电能转化为机械能，产生强大的吸力。
机电的转子内部有一个旋转的磁铁，当电流通过机电时，磁铁会与定子上的线圈相互作用，产生旋转力。
这个旋转力通过传动装置传递给风扇。
2. 风扇：风扇是吸尘器中的另一个重要部件。
风扇由一个或者多个叶片组成，当机电转动时，风扇也会旋转。
旋转的风扇产生强大的气流，形成负压区域。
负压区域会吸引周围空气和灰尘进入吸尘器。
3. 过滤器：过滤器是吸尘器中用于分离空气和灰尘的关键部件。
当空气和灰尘进入吸尘器后，它们会通过过滤器。
过滤器的作用是阻挠灰尘进入吸尘器的机电和风扇，同时允许空气通过。
过滤器可以是纸质的、布质的或者高效过滤器，不同类型的过滤器有不同的过滤效果。
4. 吸尘袋：吸尘袋是用于采集灰尘和杂物的部件。
吸尘袋通常位于吸尘器的内部，连接在过滤器的后面。
当空气通过过滤器时，灰尘和杂物会被过滤器采集在吸尘袋中。
吸尘袋可以是一次性的，也可以是可清洗和重复使用的。
吸尘器的工作原理可以简单总结为：机电带动风扇旋转产生强大的负压，空气和灰尘通过过滤器进入吸尘袋，过滤器阻挠灰尘进入机电和风扇，同时允许空气通过。
这样，吸尘器就能够有效地吸收和采集灰尘和杂物。
除了以上的关键部件，吸尘器还可能包括其他功能和附件，如调节吸力的开关、不同类型的吸头和刷子等。
这些附件和功能可以根据不同的清洁需求和场景来选择和使用。
总结起来，吸尘器的工作原理是通过机电产生负压和机械力，利用风扇产生强大的气流，通过过滤器分离空气和灰尘，最终将灰尘和杂物采集在吸尘袋中。
吸尘器的工作原理使得它成为我们日常清洁的重要助手，匡助我们保持家居环境的清洁和卫生。
吸尘器的原理结构图
吸尘器的原理结构图吸尘器是一种家用电器，主要用于清扫地面上的灰尘、脏物等。
它通过吸入空气并过滤其中的灰尘和脏物，将清洁后的空气排出，从而达到清洁地面的目的。
吸尘器的原理结构图如下所示：一、原理。
1. 吸入空气。
吸尘器通过电机产生负压，使周围的空气被吸入吸尘器内部。
2. 过滤灰尘。
吸入的空气中含有大量的灰尘和脏物，吸尘器内部的过滤器会将这些灰尘和脏物过滤出来，使空气变得清洁。
3. 排出清洁空气。
经过过滤后的清洁空气会被排出吸尘器，同时灰尘和脏物则被留在吸尘器内部的储尘袋或储尘盒中。
二、结构。
1. 电机。
吸尘器的电机是其动力来源，通过电机产生的负压来吸入空气。
2. 过滤器。
过滤器是吸尘器内部的重要部件，它能够有效过滤空气中的灰尘和脏物，保证排出的空气是清洁的。
3. 储尘袋/储尘盒。
吸尘器内部通常会设置一个储尘袋或储尘盒，用来收集过滤后的灰尘和脏物，方便清洁和更换。
4. 吸头。
吸尘器的吸头是用来接触地面并吸入灰尘和脏物的部件，不同类型的吸头适用于不同的清洁场景。
5. 控制面板。
一般吸尘器上会设置有控制面板，用来控制吸尘器的开关、吸力大小等功能。
6. 轮子。
吸尘器通常会配备轮子，方便用户在地面上移动吸尘器，提高使用的便利性。
7. 电源线。
吸尘器的电源线用来连接电源，为吸尘器提供工作所需的电能。
三、总结。
吸尘器通过电机产生负压，吸入空气并通过过滤器过滤灰尘和脏物，最终排出清洁空气，同时将灰尘和脏物储存在储尘袋或储尘盒中。
吸尘器的结构包括电机、过滤器、储尘袋/储尘盒、吸头、控制面板、轮子和电源线等部件。
这些部件共同协作，使吸尘器能够有效地完成清洁工作。
吸尘器电机故障的维修方法
吸尘器电机故障的维修方法吸尘器是我们日常生活中常用的家电之一，它可以有效地清洁居室，保持室内环境的清洁和舒适。
然而，吸尘器的电机常常会出现各种故障，导致其无法正常运转。
本文将介绍一些常见的吸尘器电机故障及其维修方法，以帮助用户快速解决吸尘器使用中遇到的问题。
故障一：吸尘器无法启动当我们按下吸尘器的开关，却发现吸尘器无法启动时，很可能是电机故障所致。
解决这个问题之前，我们首先需要检查电源插座是否正常工作，以及电源线是否损坏。
如果电源插座和电源线没有问题，那么我们就需要进一步检查电机本身。
维修方法：1. 首先，我们需要拔下电源线，并确保吸尘器处于关闭状态。
然后，用螺丝刀拆下吸尘器外壳，以便我们可以接触到电机。
2. 检查电机连接处是否松动或脱落，如果有松动或脱落的零件，可以尝试重新固定它们。
3. 如果电机连接处没有问题，我们可以进一步检查电机的碳刷。
将电机碳刷取出，检查是否磨损严重，如果磨损严重，需要更换新的碳刷。
4. 如果上述方法都没有解决问题，可能是电机本身出现故障，建议联系专业的维修人员进行检修或更换电机。
故障二：吸尘器噪音过大吸尘器在工作时会发出一些噪音，但如果噪音过大，就可能说明电机存在问题。
下面是一些解决吸尘器噪音过大问题的方法。
维修方法：1. 首先，我们需要确认吸尘器是否有异物阻塞。
有时候，吸尘器的进气口或排气口会被灰尘或其他异物堵塞，导致电机工作不畅或者噪音增大。
我们需要用手或工具将这些堵塞物清理干净。
2. 如果清理了进气口和排气口后问题仍未解决，我们需要检查吸尘器的滚刷。
滚刷轴承是否损坏或缺乏润滑，会导致噪音加大。
我们可以将滚刷取出，清洁轴承并涂抹适量的润滑油。
3. 如果问题仍然存在，可能是电机内部部件磨损或故障，建议联系专业的维修人员进行检修或更换电机。
故障三：吸力减弱或不稳定吸尘器的吸力减弱或不稳定可能会导致清洁效果不佳。
下面是一些常见的维修方法，以解决吸尘器吸力减弱或不稳定的问题。

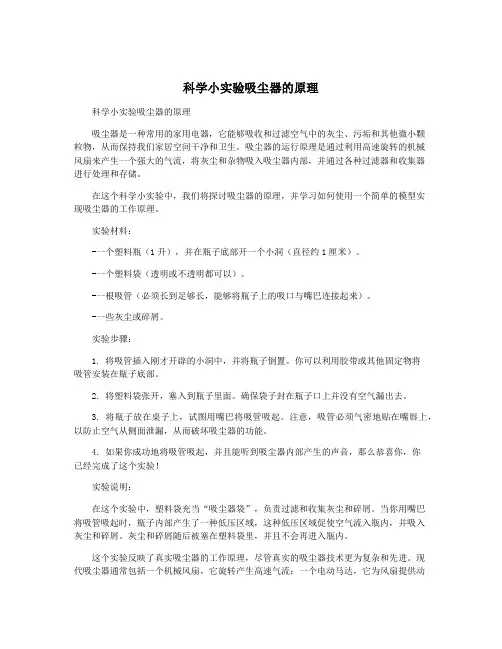

科学小实验吸尘器的原理
科学小实验吸尘器的原理科学小实验吸尘器的原理吸尘器是一种常用的家用电器，它能够吸收和过滤空气中的灰尘、污垢和其他微小颗粒物，从而保持我们家居空间干净和卫生。
吸尘器的运行原理是通过利用高速旋转的机械风扇来产生一个强大的气流，将灰尘和杂物吸入吸尘器内部，并通过各种过滤器和收集器进行处理和存储。
在这个科学小实验中，我们将探讨吸尘器的原理，并学习如何使用一个简单的模型实现吸尘器的工作原理。
实验材料：-一个塑料瓶（1升），并在瓶子底部开一个小洞（直径约1厘米）。
-一个塑料袋（透明或不透明都可以）。
-一根吸管（必须长到足够长，能够将瓶子上的吸口与嘴巴连接起来）。
-一些灰尘或碎屑。
实验步骤：1. 将吸管插入刚才开辟的小洞中，并将瓶子倒置。
你可以利用胶带或其他固定物将吸管安装在瓶子底部。
2. 将塑料袋张开，塞入到瓶子里面。
确保袋子封在瓶子口上并没有空气漏出去。
3. 将瓶子放在桌子上，试图用嘴巴将吸管吸起。
注意，吸管必须气密地贴在嘴唇上，以防止空气从侧面泄漏，从而破坏吸尘器的功能。
4. 如果你成功地将吸管吸起，并且能听到吸尘器内部产生的声音，那么恭喜你，你已经完成了这个实验！实验说明：在这个实验中，塑料袋充当“吸尘器袋”，负责过滤和收集灰尘和碎屑。
当你用嘴巴将吸管吸起时，瓶子内部产生了一种低压区域，这种低压区域促使空气流入瓶内，并吸入灰尘和碎屑。
灰尘和碎屑随后被塞在塑料袋里，并且不会再进入瓶内。
这个实验反映了真实吸尘器的工作原理，尽管真实的吸尘器技术更为复杂和先进。
现代吸尘器通常包括一个机械风扇，它旋转产生高速气流；一个电动马达，它为风扇提供动力；一个过滤系统，它拦截和存储灰尘和碎屑；以及一个吸嘴，它聚集和吸入地面上的灰尘和污垢。
总结：本实验简单易行，并且是一种有趣的方式来学习吸尘器的工作原理。
通过使用这个塑料瓶和袋子的模型，我们可以清晰地了解吸尘器是如何工作的，并且也可以更好地理解现代吸尘器技术的复杂性和效率。
吸尘器的工作原理
吸尘器的工作原理吸尘器是一种常见的家用电器，用于清洁室内的灰尘和污垢。
它通过产生负压，将空气中的灰尘吸入机器内部，并将清洁后的空气排出。
下面将详细介绍吸尘器的工作原理。
1. 电机驱动：吸尘器的核心部件是电机。
电机通过转动风轮产生负压，使空气流动，并将灰尘吸入吸尘器内部。
电机通常采用交流电机或直流电机，通过电源供电驱动。
2. 风轮和叶轮：风轮是吸尘器中的一个重要组件，它通过电机的转动产生负压。
风轮上安装有叶轮，叶轮的设计可以增加风力，提高吸力效果。
风轮和叶轮的形状和材料选择会影响吸尘器的性能和效率。
3. 过滤系统：吸尘器的过滤系统用于分离灰尘和空气。
常见的过滤系统包括布袋过滤器、滤网和HEPA过滤器。
布袋过滤器是最常见的类型，它通过纤维布袋将灰尘截留在内部，而将清洁后的空气通过出风口排出。
滤网通常用于捕捉较大的灰尘颗粒，而HEPA过滤器则可以过滤更细小的颗粒，如细菌和花粉。
4. 尘袋或尘盒：吸尘器内部通常装有尘袋或尘盒，用于收集和储存吸入的灰尘。
尘袋通常是纸质或布质的袋子，可以方便地更换和清洗。
尘盒则是一个可拆卸的容器，可以直接倒出灰尘。
5. 吸嘴和软管：吸尘器通常配备不同类型的吸嘴和软管，以适应不同的清洁任务。
常见的吸嘴有地板刷、宽嘴吸嘴和窄缝吸嘴。
软管连接吸嘴和吸尘器主体，使用户可以方便地操作吸尘器进行清洁工作。
6. 控制系统：吸尘器通常配备控制系统，用于控制电机的启停、调节吸力和调节吸尘器的工作模式。
控制系统通常包括开关、按钮和旋钮等。
吸尘器的工作原理可以简单总结为：电机产生负压，风轮和叶轮增加风力，将空气中的灰尘吸入吸尘器内部；过滤系统分离灰尘和空气；尘袋或尘盒收集灰尘；吸嘴和软管用于清洁工作；控制系统控制吸尘器的工作。
吸尘器的工作原理使得它成为一种高效、方便的清洁工具。
随着科技的发展，吸尘器的性能和功能不断提升，为人们的清洁工作带来了更多的便利。
吸尘器课件
检修方法和排除措施
1．更换同规格熔丝。如果更换后又熔断，可能有短路故障，排除后 再更换熔丝 2．拆开自动盘线机，把电源线线头重新焊在金属圆环上 3．拆开自动盘线机，用汽油或酒精擦去弹簧触片和圆环上的油污， 并调整弹簧触片形状，使弹簧触片同金属圆环接触良好 4．拆开修理或更换电源开关 5．拆开电刷检查，如果过紧，要磨修碳刷条，使碳刷条同刷握之间 有0.5 ~ 0.2 mm的间隙。如果碳刷条已经磨到最低限度，要更换同规 格碳刷条 6．卸下电动机，用万用电表电阻挡分别测量定子绕组的两个线圈， 判定确有断路现象后再拆开电动机修理 7．卸下电动机，用万用电表电阻挡测量换向器上每相邻的两片铜片 间的电阻，判定确有断路现象后再拆开电动机修理
任务三：吸尘器的维修实训
预设故障现象：
合上开关，电动机不转动； 电动机能转动，但吸力不足。
一．实训目的 （1）吸尘器正确拆装。 （2）吸尘器常见故障的分析与检修。 二、主要器材 吸尘器、万用表、兆欧表、电烙铁、大小改锥、 尖嘴钳、螺丝刀、各种扳手等 三、实训内容 （1）吸尘器的拆卸。 （2） 吸尘器常见故障检修。
吸尘器的控制电路
（一）没有调速功能的吸尘器电路 电路较简单，用一个电源开关控制电动机工作，电机的转速不 能调节。图示为一个卧式吸尘器的电路。
（二）具有调速功能的吸尘器电路
此电路通过改变电动机转速，调节吸尘器的吸力。其调 速方法是通过改变双向晶闸管的导通角来实现电路调速。 现以宏风SCl50A型吸尘器为例介绍控制电路的工作原理。
二、吸尘器的工作原理
Hale Waihona Puke 接通电源，电动机直接驱动风机产生高速旋转，风机叶 轮带动空气以极高的速度向机壳外排放，在风机前面形成 局部真空，使吸尘器内部与外界产生很高的负压差，使充 满灰尘和脏物的空气通过吸嘴和管道吸入吸尘器的集尘室 内，经过滤器过滤，使灰尘和脏物留在集尘室内，而过滤 后的清洁空气从风机、电动机的后部出气口排出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械故障可能有：
1．吸管内被较大的物体填塞导致风 道不畅。
2．电机轴承磨损严重、电动机转轴 弯曲，定子线圈松动等引起电动机转 子与定子的碰撞
吸尘器吸力小故障检修
故障分析 引起吸尘器吸力小故障原因有电路 故障和电动机机械故障两大方面。 电路故障可能有： 1．电动机的部分绕组断路或短路 引起转矩减小。 2．电刷磨损过剧引起电动机供电 不好。
项目 八
吸尘器原理与维 修
吸尘器的外部构
吸尘器的内部结构
串励式电动机结构图
1—轴承及轴承座； 4—叶轮及导轮；
2—定子铁芯； 5—换向器；
3—电刷架； 6—定子绕组
功率可调节式吸尘器电路图
吸尘器的主要部件作用（1）
串励式电动机（M）
电源开关（Leabharlann ）集尘袋将电能转化为机械能，电 控制吸尘器串励式电 机轴带着叶轮高速旋转， 动机的工作和关闭 在吸尘器内形成负气压
吸尘器电动机不转动故障检修（1）
故障分析 引起吸尘器电动机不转动的故障原因有电源故障和电动机机械故障两大方面。 电源故障可能有： 1. 墙壁上电源插座断路或内部弹簧片接触不良。 2．吸尘器的移动导线断路。 3．吸尘器中的电源开关触点氧化开路，电动机的碳刷 磨损 严重。 4．吸尘器电动机调速电路故障。 5．电机绕组断路 机械故障可能有：电机轴承磨损严重导致电动机偏心被磁力或机械阻挡
3．电动机调速电路板故障引起电 动机供电故障
机械故障可能有： 1．吸管内被较大的物体填塞导致 风道不畅。 2. 吸尘器的密封不严引起故障。 2．电机轴承磨损严重引起电动机 转子的转速过低。
故障检修： 1. 取下吸尘器的吸管，观察检查吸管内是 否有杂物，吸气软管是否有漏气的地方。 2. 取出集尘袋，清除袋内的过多垃圾，同 时检查吸尘器的密封胶条，如破损更换。 3. 取出电动机，用手转动电动机上的叶轮， 观察是否转动灵活，是否有碰撞现象，是否 旷动过大。如果转动不正常拆开电动机进行 机械检修，对松动的部件加以紧固。 4. 打开吸尘器的外盖，接通电源后观察电 刷处的电火花是否过大。将电刷从电刷握内 取出检查长度和磨损情况，加以更换。 5. 打开电动机，用万用表电阻挡依次检测 电动机相邻换向片之间电阻值，全部检查后 阻值应该完全相同，否则说明部分绕组开路 或短路，需要更换或重新绕制电动机绕组。
吸尘器电动机不转动故障检修（2）
故障检修： 1. 用万用表交流电压挡，检查墙壁插座是否有220V交流电；另外也可以将吸尘器先拖到 其他房间用其他插座试机。
2. 打开吸尘器的上盖，将电源软线全部拉出来并抖动电源线，用万用表电阻挡检测电 源插头与电源输出端之间是否断路。
3. 用万用表电阻挡分别测量电源开关接线柱之间电阻是否能在0与∞之间跳变； 4. 用万用表的一支表笔接电位器的中间端子，另一支表笔接任意一个端子，调节滑杆 观察万用表的指针，应该能在0～470K之间平滑的转动，指针不能有跳变的现象。 5. 用万用表电阻挡检测电动机电刷间电阻值，判定电动机绕组是否开路 6.用手转动叶轮，观察转动是否灵活，是否有窜动、旷动现象。进一步检查需要打开 电动机检查轴承是否破裂，转轴是否弯曲，用万用表检查相邻换向片间电阻值是否一致， 检查电刷磨损情况。 7. 调速板上易损元件主要是双向晶闸管及副调速电位器。检查调速电路板，首先检查 连接是否有开路现象，检查电路板的铜箔是否有开裂现象。用万用表检查相应元件是否 损坏。
吸尘器噪声大故障检修
故障分析 根据吸尘器的结构和电动机的 转动的工作原理可知，引起吸尘 器噪声大故障原因有电路故障和 电动机机械故障两大方面。 电路故障可能有：
1．电动机的磨损过多引起火花过大。
2．电动机部分绕组断路，引起火花 过大。
故障检修： 1. 取下吸尘器的吸管，观察检查吸管内是否有 杂物，对其清除。 2. 打开吸尘器的外盖，取出电动机，用手转动 电动机上的叶轮，观察是否转动灵活，是否有 碰撞现象，是否旷动过大。如果转动不正常拆 开电动机进行机械检修，对松动的部件加以坚 固，根据损坏情况并更换轴承或润滑。 3. 打开吸尘器的外盖，取下电动机的防护海 绵，便于观察电刷。接通电源后观察电刷处的 电火花是否过大，可以将电刷从电刷握内取出 检查，如果长度太短，磨损过剧，就加以更换。 4. 打开电动机，用万用表电阻挡依次检测电 动机相邻换向片之间电阻值，全部检查后阻值 应该完全相同，否则说明部分绕组开路或短路， 需要更换或重新绕制电动机绕组。
将吸入机内的空气和灰尘杂 物分离，使灰尘去留在集尘 器内，空气穿过滤网，再由 出风口处排出机外
吸尘器的主要部件作用（2）
收线器
控制电路板
吸力调节电位器 W
卷线锁止开关
用于收卷电源线， 用于实现调控电动 便于吸尘器的收放。机的转速，从而实 现吸尘器吸力大小 的选择。
用于调节电动机的 用于锁止卷线轮。 转速，控制吸力的 当电源线拉出时， 大小。 用于锁止电源线防 止回卷
