氧化锌避雷器交接试验项目及检验标准
10kV 进线PT柜氧化锌避雷器交接试验报告
XXXXXXXXXXXXXXXXXXX公司高压试验报告10kV 氧化锌避雷器高压试验报告变电站XXXXXXXXXX0kV变电站试验日期：2017.9.6设备名称进线PT柜内避雷器试验性质交接温度(℃) 20℃湿度(%) 30% 设备型号YH5WZ-17/45 额定电压（kV）17 kV 持续运行电压（kV）13.6 kV 直流1mA参考电压（kV）24 kV 出厂编号A:691334 B:691329 C:691343制造厂宜宾红星敏感电器有限公司出厂日期2016.11一、绝缘电阻(MΩ)使用仪器：KEW3121B指针式兆欧表（2500V）编号：E0024809 有效期至: 2018.2.21 相别 A B C 整体对地25000 25000 26000引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.3条：1、使用2500V兆欧表，绝缘电阻值不小于1000MΩ；2、基座绝缘电阻不低于5MΩ。
二、泄漏电流 :使用仪器：ZVI-300/3直流高压发生器编号：A30304782-2 有效期至: 2018.2.21 相别 A B C1mA下的直流电压试验值（kV）25.6 25.8 25.5 初始值（kV）26.0 26.0 25.9 初值差（%）-1.54 -0.77 -1.540.75U1mA下的泄漏电流试验值(µA) 5 6 4引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.5条：1、金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032规定值，并应符合产品技术条件的规定。
实测值与制造厂规定值比较，变化不应大于±5%；2、0.75倍直流参考电压下的泄漏电流值不应大于50µA，或符合产品技术条件的规定。
三、试验结论依据《GB50150-2016 电气装置安装工程电气设备交接试验标准》，上述试验项目符合规程要求，试验合格。
氧化锌避雷器试验报告单
氧化锌避雷器试验报告单实验目的：1.验证氧化锌避雷器的电气性能指标；2.了解氧化锌避雷器在高压条件下的放电能力；3.评估氧化锌避雷器的可靠性和安全性。
实验装置：1.氧化锌避雷器；2.高压电源；3.电压表；4.电流表。
实验步骤：1.将氧化锌避雷器接入高压电源电路中；2.记录氧化锌避雷器的额定电压和额定电流；3.将高压电源输出电压逐步递增，记录氧化锌避雷器的漏电流和放电频次；4.观察氧化锌避雷器的外观是否有裂纹或其他损坏；5.根据实验数据计算氧化锌避雷器的击穿电压、放电能力等指标。
实验结果：1.氧化锌避雷器的额定电压为XV，额定电流为XA；2.在高压电源输出电压逐步递增的过程中，氧化锌避雷器的漏电流呈递增趋势，并在达到一定电压时发生放电现象；3.氧化锌避雷器的放电能力符合设计要求，能够快速将过流或过压引入地线；4.氧化锌避雷器在试验过程中未发现损坏或裂纹。
实验结论：1.氧化锌避雷器具有良好的漏电流特性，能够有效保护电气设备免受过压侵害；2.氧化锌避雷器的放电能力较强，能够迅速将过流或过压引入地线，避免设备损坏；3.氧化锌避雷器在高压条件下稳定工作，并未出现损坏或裂纹；4.根据实验数据计算得到的氧化锌避雷器的击穿电压、放电能力等指标符合设计要求。
实验注意事项：1.在试验过程中要严格控制输出电压的递增速度，避免过快导致氧化锌避雷器无法正常工作；2.观察氧化锌避雷器外观时需仔细检查，发现损坏或裂纹应立即停止试验；3.实验结束后要将高压电源断开，将氧化锌避雷器接地，确保安全。
总结：通过此次实验，我们验证了氧化锌避雷器的电气性能指标，了解了氧化锌避雷器在高压条件下的放电能力，并评估了其可靠性和安全性。
实验结果表明，氧化锌避雷器具有良好的保护性能，能够有效地保护电气设备，其放电能力较强，能够迅速将过流或过压引入地线。
此外，氧化锌避雷器在高压条件下工作稳定，未出现损坏或裂纹的情况。
综上所述，氧化锌避雷器是一种可靠且安全的设备，具有很高的应用价值。
新能源项目氧化锌避雷器试验调试安全技术交底方案
1.5《国家电网公司十八项电网重大反事故措施》（修订版）------------------------（国家电网生［2012］352号）
1.6 《国家电网公司电力安全工作规程 变电部分》 ----------------------------ห้องสมุดไป่ตู้--------Q／GDW 1799.1-2013

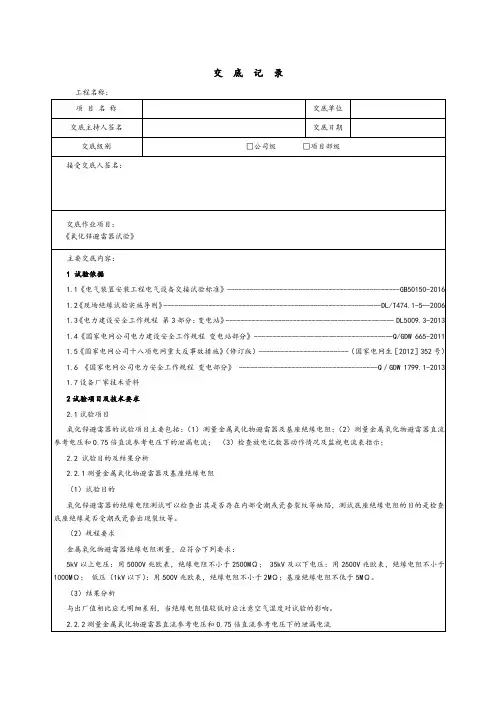

交 底 记 录
工程名称：
项目名称
交底单位
交底主持人签名
交底日期
交底级别
□公司级□项目部级
接受交底人签名：
交底作业项目：
《氧化锌避雷器试验》
主要交底内容：
1 试验依据
1.1《电气装置安装工程电气设备交接试验标准》----------------------------------------------GB50150-2016
2.2.3检查放电记数器动作情况及监视电流表指示
（1）试验目的
该试验的目的是检查放电计数器动作计数功能是否正常和在线监测电流显示的正确性。
（2）试验接线
（2.1）带泄漏电流表的放电计数器电流回路检测试验接线图
T—调压器；PA—毫安电流表
（2.2）标准冲击电流法进行放电计数器试验的接线图
（3）规程要求
4.8试验用电源应有明显断开点。更改接线或试验结束时，应首先断开试验电源，再进行放电（电容性设备），并将升压设备的高压部分短路接地。
4.9电气设备在进行耐压试验前，应先测试绝缘电阻。试验后被试设备的高压电极应用接地棒接地，充分放电。
4.10试验中如发生异常情况，应立即断开电源，并经充分放电、接地后方可检查。
氧化锌避雷器 测试方法
氧化锌避雷器测试方法氧化锌避雷器是一种常用的电力设备，用于保护电力设备和输电线路免受雷电过电压的引起的损坏。
为了确保氧化锌避雷器的正常运行和可靠性，需要对其进行测试。
本文将介绍氧化锌避雷器的测试方法。
首先，氧化锌避雷器的外观检查是测试的第一步。
检查外观是否完好无损，是否有裂纹、变形和表面污垢等。
同时，检查避雷器的接地装置是否良好连接，并检查连接线路和接地电阻。
第二步是测试氧化锌避雷器的电气性能。
首先，进行绝缘电阻测量。
利用万用表或绝缘电阻测试仪测量绝缘电阻，以确保绝缘性能符合要求。
测量时，应将锌氧化物表面清洁干燥，接线牢固。
绝缘电阻值应在规定范围内。
接下来，进行过电压动特性测试。
在测试过程中，需要模拟不同的过电压情况，如雷电冲击过电压、交流系统操作过电压等。
测试前需确保避雷器已接地，并连接好测试设备。
测试时，记录每次测试时的电压和电流，并根据测试结果评估避雷器的动态响应能力。
此外，还需进行放电电流测量。
在测试过程中，通过加压放电，测量避雷器的放电电流和电压。
测量方法通常有油浸法和气浸法两种。
测试时，应根据相关标准和规范进行操作，并记录测试结果。
最后，还需进行稳态放电电流测量。
稳态放电电流是指在额定工作电压下，避雷器的电流泄露情况。
测试时，避雷器需要保持在额定电压长时间工作，并测量稳态放电电流。
综上所述，氧化锌避雷器测试方法包括外观检查、绝缘电阻测量、过电压动特性测试、放电电流测量和稳态放电电流测量。
这些测试方法可以确保氧化锌避雷器的性能符合要求，并保障其正常运行和可靠性。
在测试过程中，需要严格按照相关标准和规范进行操作，并合理记录测试结果。
氧化锌避雷器试验
• 因此，在电力线上如安装氧化锌避雷器后，当雷击时，雷电波的高电 压使压敏电阻击穿，雷电流通过压敏电阻流入大地，使电源线上的电 压控制在安全范围内，从而保护了电器设备的安全。
第三页，课件共有20页
•检修部电机班培训课件
氧化锌避雷器的伏安特性
非线性伏安特性 U
0
• 正常工作电压时流过避 雷器的电流极小；
• 当过电压作用时，电 阻急剧下降，泄放过 电压的能量，达到保 护的效果。
I
第四页，课件共有20页
•检修部电机班培训课件
氧化锌避雷器的优点
第五页，课件共有20页
•检修部电机班培训课件
预防性试验的目的和意义
• 避雷器在制造过程中可能存在缺陷而未被检查出来;
•检修部电机班培训课件
试验规程标准
绝缘电阻。采用2500V及以上兆欧表，35kV及以下，不低 于2500MΩ；35kV及以下，不低于1000MΩ。
测量直流1mA的电压及该电压75%值时的泄漏电流。对 避雷器施加直流电压，随着电压升高泄漏电流逐渐增 大，当电流值达到1mA时记下电压值，然后将电压降 到该电压值的75%并记下泄漏电流，其值不应大于50μA。
第八页，课件共有20页
•检修部电机班培训课件
测量直流1mA的电压及该电压75%值时的泄漏电流
• 直流1mA 下电压U1mA • 75％U1mA下泄漏电流 • 该项试验有利于检查MOA 直流参考电压及MOA 在正常运
行中的荷电率，对确定阀片片数，判断额定电压选择是 否合理及老化状态都有十分重要的作用。其试验原理接 线图如下图所示。
第十九页，课件共有20页
氧化锌避雷器试验报告_3
南通宾城送变电工程有限公司电气检测中心

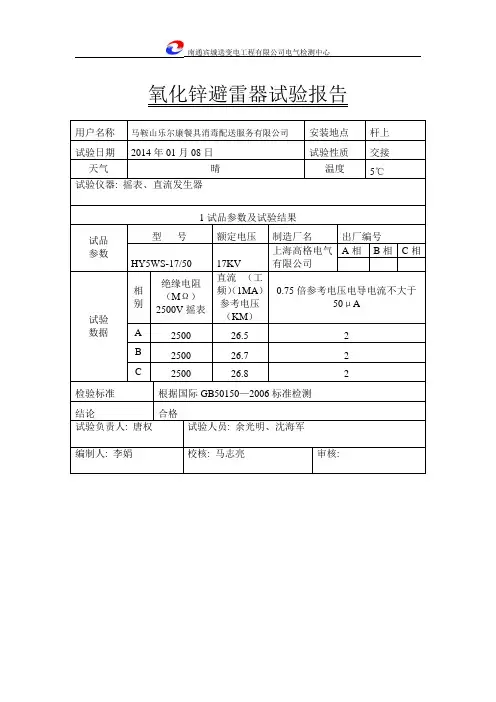

氧化锌避雷器试验报告 用户名称
马鞍山乐尔康餐具消毒配送服务有限公司 安装地点 杆上 试验日期
2014年01月08日 试验性质 交接 天气
晴 温度 5℃ 试验仪器: 摇表、直流发生器
1试品参数及试验结果
试品
参数 型 号
额定电压 制造厂名 出厂编号 HY5WS-17/50
17KV 上海高格电气有限公司 A 相 B 相 C 相 试验
数据 相
别
绝缘电阻 （M Ω）2500V 摇表 直流 （工频）（1MA ）参考电压（KM ） 0.75倍参考电压电导电流不大于50μA A
2500 26.5 2 B
2500 26.7 2 C
2500 26.8 2 检验标准 根据国际GB50150—2006标准检测
结论 合格 试验负责人: 唐权 试验人员: 余光明、沈海军
编制人: 李娟
校核: 马志亮 审核:。
氧化锌避雷器交流特性试验方法 图文 民熔
氧化锌避雷器氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型氧化锌氧化锌避雷器交流特性是用于测量避雷器在运行时的交流特性，比如，相位角、全电流，阻性电流等，可以有效的检查避雷器的受潮情况，在实际的应用中，用户比较担心带电操作是否存在不安全，我们先看看氧化锌避雷器交流特性试验的接线方法，分为两种，一种是在实验室的测量方法，也就是避雷器拆卸后的测量方法，第二种就是我们所说的在线测量，看接线图：下图是离线状态时的测量接线图：下图是在线状态时的测试接线图：氧化锌避雷器试验方法按照上图所示，接好联线和仪器电源，打开电源，设置好变比值和补偿角，如果不会设置可以看看的使用说明书或者，设置完成后点击测试即可，氧化锌避雷器在线测试仪会自动刷新数据，显示最新的结果，避雷器的绝缘情况我们可以参考全电流和相位差进行鉴别。
避雷器交接试验
避雷器交接试验金属氧化物避雷器交接试验标准一、金属氧化物避雷器的试验项目，应包括下列内容：1.测量金属氧化物避雷器及基座绝缘电阻；2.测量金属氧化物避雷器的工频参考电压和持续电流；3.测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流；4.检查放电记数器动作情况及监视电流表指示；5.工频放电电压试验。
注：(1)无间隙金属氧化物避雷器的试验项目按本文第1、2、3、4条的内容，其中第2、3两条可选做一项；(2)有间隙金属氧化物避雷器的试验项目按本文第1条、第5条的内容。
二、金属氧化物避雷器绝缘电阻测量，应符合下列要求：1.35kV以上电压：用5000V绝缘电阻测试仪，绝缘电阻不小于2500MΩ；2.35kV及以下电压：用2500V绝缘电阻测试仪，绝缘电阻不小于1000MΩ；3.低压(1kV以下)：用500V绝缘电阻测试仪，绝缘电阻不小于2MΩ。
4.基座绝缘电阻不低于5MΩ三、测量金属氧化物避雷器的工频参考电压和持续电流，应符合下列要求：1.金属氧化物避雷器对应于工频参考电流下的工频参考电压，整支或分节进行的测试值，应符合《交流无间隙金属氧化物避雷器》GB 11032或产品技术条件的规定；2.测量金属氧化物避雷器在避雷器持续运行电压下的持续电流，其阻性电流或总电流值应符合产品技术条件的规定。
注：金属氧化物避雷器持续运行电压值参见现行国家标准《交流无间隙金属氧化物避雷器》GB 11032。
四、测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流应符合下列规定:1.金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032 规定值，并符合产品技术条件的规定。
实测值与制造厂规定值比较，变化不应大于±5%。
2.0.75倍直流参考电压下的泄漏电流值不应大于50μA，或符合产品技术条件的规定。
氧化锌避雷器交流特性试验方法 (图文) 民熔
氧化锌避雷器氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷HY5WZ-51/134户外电站型氧化锌避雷器复合型利用氧化锌避雷器的交流特性来测量氧化锌避雷器运行过程中的交流特性，如相角、总电流、阻性电流等，可以有效地检测氧化锌避雷器的受潮情况。
在实际应用中，用户更关心带电作业是否不安全，我们来看看氧化锌避雷器交流特性试验的接线方式，分为两种：一种是实验室的测量方法，即避雷器拆卸后的测量方法；第二种是我们所说的在线测量，见接线图：下图离线状态下的测量接线图：下图是在线状态时的测试接线图：氧化锌避雷器的试验方法如上图所示。
将电源连接到仪器上，打开电源，设置变比和补偿角。
如果您无法设置可阅读的用户手册或设置完成后点击“测试”，氧化锌避雷器在线测试仪将自动刷新数据并显示最新结果。
避雷器电流和相位差的绝缘情况见全表。
氧化锌避雷器带电测试原理、方法和试验标准
氧化锌避雷器带电测试原理、方法和试验标准（傅祺，成都铁路局供电处工程师 37883张丕富，成都铁路局多元工程师）摘要避雷器是保证牵引供电系统安全运行的重要设备之一，接触网线路上使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。
由于电气化铁路运行的特殊性，常规避雷器预防性试验受天窗时间和现场条件限制，很难开展，氧化锌避雷器带电测试的研制使用为解决这一难题提供了新的途径。
关键词：接触网；避雷器；预防性试验；1引言避雷器是保证电力系统安全运行的重要设备之一，主要用于限制由线路传来的雷电过电压或操作引起的内部过电压。
为保证金属氧化物避雷器的安全运行，必须定期测试避雷器的电气性能。
接触网线路的雷电过电压保护基本上采用避雷器来完成，检测避雷器的主要手段仍然是周期性停电预试项目，这样既耗费了人力、物力，还常因停电原因不能完成避雷器预试项目。
据统计，各线每年均有避雷器因自身原因发生击穿而造成停电的事故发生。
可见，避雷器运行状态是否良好、能否得到较好的监控，与铁路供电质量的稳定可靠有密切关系。
这就需要我们尽快找到一种能解决该问题的方案。
2现状按照《电力设备预防性试验规程》要求：变电所和接触网线路上使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。
由于电气化铁路运行的特殊性，避雷器预防性试验目前存在很多问题：目前牵引供电系统氧化锌避雷器预防性试验的方法是直流耐压试验：即测试直流1mA 电压（U1mA）及0.75（U1mA）下的泄漏电流。
这种测试方法需要停电进行，测试结果受空气湿度和气温的影响较大。
每台避雷器测试时间需要40分钟左右的天窗时间。
受馈线天窗影响，如天窗时间短、天窗时间多数为夜间、繁忙区段天窗时间无法保证等因素（特别是高铁区段，馈线天窗几乎不可能安排在天气晴朗的白天），造成变电所馈线避雷器及接触网线路避雷器每年的预防性试验无法正常进行，给供电设备运行带来了很大的安全隐患，近年来多次发生接触网避雷器炸裂导致供电中断的事故。
