800MHz数字集群光纤直放站使用说明
最新的光纤直放站开通说明
一拖三
一拖四
/
/
≧12
≧12
注意：移动协议监控测试软件中光路补偿，工程应用时不建议 调整。若在应用中光路损耗偏大，可通过此项做微调。下行应调节 相应远端的光路补偿。由于近端机光模块在低噪声放大器之后，调 节此功能会影响上行的输出功率。 增加远端时，要降低另一光口的功率
直放站调试所需工具
1. 频谱仪1台（要求频率范围为800MHz-1900MHz） 2. 信号发生器1台（要求频率范围为800MHz-1900MHz） 3. 笔记本电脑1台（USB转232串口线、设备监控线） 4. 光功率记1台 5. 驻波比测试仪1台 6. 测试手机及路测软件1套 7. 其他：万用表1个、扳手1个等 设备包装内提供的监控光盘，监控线不要随意丢弃，要妥 善保存。
光模块
状态指示灯
电源指示 灯—常亮
串口收发 灯—正常时 不亮，当进 行数据传输 时亮。
RUN灯—单片 机运行指示灯， 闪烁正常
TX和RX灯 为串口收发 指示灯，正 常时不亮， 有数据传输 时闪烁
远端机
远端机下边视图
远端机正面视图
远端机
远端机电源接口，此 类电源采用航空接头 电源线 RUN灯是设备 运行指示灯， 闪烁为正常 POW灯是电源运 行指示灯，常亮 为正常
第二步 测试近端机部分
直接耦合型光纤直放站的近端机对 BS 端输入信号强度的要求为 -10~0dBm，可根据基站输出功率和近端机BS 端之间的链路损耗来估 算耦合器的选取，也可以用频谱仪测试从基站耦合过来的RF信号强度 ，根据信号强度来选择耦合器的大小。
例如：基站的输出功率为43dBm，耦合器至合路器的线损忽略不计， 合路器与近端机BS端的距离为5m（1/2馈线百米损耗为7dBm），采用 1/2超柔馈线，同频合路器的通过损耗为3.5dBm，设耦合器的耦合度为 N： 此时应满足： -10dBm ≤ 近端机的输入功率 ≤ 0dBm -10dBm ≤ (43 – N – 3.5 – 5 * 0.07) dBm ≤ -5dBm 39.15 ≤ N ≤ 49.15 故可选择40dB或45dB耦合器。 注意：耦合器，合路器均为大功率基站型耦合器。
GZF800-III型光纤直放站作业指导书(最终)
GZF800－IIICDMA移动通信光纤直放站工程作业指导书产品型号：GZF800-III型CDMA移动通信光纤直放站代号：部门：武汉虹信通信技术有限责任公司工程服务部拟制：喻俊 2004年11月06日审核：年月日标准化：年月日批准：年月日前言本书的编写主要面对工程技术人员在工程施工、开通、维护方面的基本操作方法，适用型号为GZF800-III型光纤直放站。
本指导书适用于以下机型：本公司产品在研发过程中秉承持续改进，不断完善的原则，今后产品如有升级，将另行说明。
说明：本书的使用者为取得客服一级专业等级以上的工程技术人员。
目录第一章系统概述 (1)1.1 概述 (1)1.2 系统功能和特点 (2)1.2.1 功能简介 (2)1.2.2 系统特点 (2)1.2.3 传输距离 (3)1.3 系统框图 (4)1.4 技术指标 (5)1.5 光路应用方式 (6)1.5.1 一拖一 (6)1.5.2 一拖多 (7)第二章系统安装 (8)2.1 安装要求 (8)2.1.1 基本安装条件 (8)2.1.2 建议安装条件 (8)2.2 安装流程 (9)2.3 工程准备 (10)2.4 硬件安装 (11)2.4.1 近端机的安装 (11)2.4.1.1 设备安装 (11)2.4.1.2 无线MODEM安装 (11)2.4.1.3 耦合基站信号 (12)2.4.1.3 近端单元连线示意图 (13)2.4.2 光纤的安装 (14)2.4.3 远端机的安装 (14)2.4.4 天馈线安装 (15)2.4.4.1 重发天线及连接的馈线 (15)2.4.4.2 室外天线安装 (16)2.4.4.3 室内天线安装 (17)2.4.5 电源和接地 (18)2.4.5.1 连接电源 (18)2.4.5.2 接地 (18)第三章监控软件操作 (19)3.1 网管的登录 (19)3.2 直放站的添加 (19)3.2.1 节点添加 (19)3.2.2 添加直放站的参数选择 (20)3.4 直放站参数设置 (21)3.4.1 编号设置 (21)3.4.2 通信参数的设置 (21)3.4.3 告警使能的设置 (22)3.4.5 衰减量的设置 (22)3.4.6 开关量的设置 (22)3.4.7 非功率门限的设置 (23)3.4.8 参数校准的设置 (23)3.4.9 智能参数的设置 (23)3.4.10 工程智能的设置 (24)3.4.11 隔离度的设置 (24)3.4.12 上行（下行）调测的设置 (24)3.4.13 单片机复位设置 (24)3.4.14 信道映射表的设置 (24)3.5 直放站参数查询 (25)3.5.1查询通信参数 (25)3.5.2查询直放站参数 (25)3.6 MODEM联机测试步骤 (25)第四章设备的开通 (27)4.1 调测流程 (27)4.2 调测工具及仪表 (27)4.3.1 天馈调整 (28)4.3.2 测量天馈系统的驻波比 (28)4.3.3 测量输入电压 (28)4.3.5 直放站参数调试 (28)4.3.5.1 准备工作 (28)4.3.5.2 光路测量 (29)4.3.5.3 参数调试 (29)4.4 上下行平衡和上行干扰 (31)4.5 一拖多调试注意问题 (31)4.5.1 远近效应 (31)4.5.2 上行底噪 (31)4.5.2.1 直放站并联时的上行底噪 (31)4.5.2.2 直放站串联时的上行底噪 (32)4.5.2.3 直放站混联时的上行底噪 (32)4.5.2.4 直放站上行底噪调整 (32)4.6 网络测试 (33)4.6.1 呼叫测试 (33)4.6.2 路测分析 (33)4.6.3 基站数据 (34)4.6.4 常见问题分析 (35)第五章系统维护 (36)5.1 系统维护的基本要求 (36)5.2 维护工具、仪表、材料 (36)5.3 维护测试 (36)5.3.1 交流供电电压的测试 (37)5.3.2 电源模块直流输出电压的测试 (37)5.3.4 光纤通路检查 (37)5.3.5 天馈系统的驻波比测试 (38)5.3.6 呼叫测试 (38)5.3.7 监管测试 (38)5.3.8 接地系统的检查 (38)5.3.9 馈线接头防水检查 (39)5.3.10 设备内部检查 (39)5.4 保养维护 (39)5.5 模块更换 (39)5.5.1 卸载模块 (39)5.5.2 标记模块 (39)5.5.3 模块返修 (39)5.5.4 更换模块 (40)5.5.5 设备还原 (40)第六章常见故障与处理方法 (41)6.1 监控常见故障与处理方法 (41)6.1.1 监控软件无法连通直放站，显示“通信链路故障” (41)6.1.2 拨号失败 (41)6.1.3 短消息发不出去 (42)6.1.4 拨号方式下收信息超时 (42)6.1.5 直接串口情况下超时 (43)6.1.6 初始化Modem失败 (43)6.2 设备常见故障与处理方法 (44)6.2.1 远端下行输入与下行输出值不稳定 (44)6.2.2 下行信号良好，拨打1001难以上线 (44)6.2.3 搜索窗参数设置 (44)6.2.4 设备参数设置 (45)6.2.5 上行底噪的降低 (45)第一章系统概述1.1概述CDMA移动通讯是利用空中无线信道来通讯的，而无线传播受地形地物的影响较大，并且基站的数量和布放地点受到一定的限制，因此在移动通讯网络中存在有许多无线覆盖盲区或无线信号干扰区，造成移动用户不能接入、掉话或者通话质量降低。
中国电信集采数字光纤直放站工程应用指南-V 1.0 -2017.11-刘典辉
V1.0
公网事业部 2017年11月
1
编制：刘典辉 审核：梅宝林 批准：贺佳
欢迎大家提出建议，便于我们及时改善，谢谢！
2
版本说明
1）本次版本更新适应于电信集采版本数字光纤直放站产品，包括CRRU版 本Ⅵ5（适应C+L800)及LRRU版本Ⅲ2（适应2.1G和1.8G设备），本工 程指南应用版本都是室内型，无分集; 另有带分集设备还未加码。 2) CRRU Ⅵ5向上兼容到CRRU Ⅳ4,LRRU Ⅲ2向上兼容到LRRU Ⅱ2。其它 更早代次的产品不可混用。 2）适应产品名称及ERP编号如下表： 系列 编码 描述 600003-001829-0000 DFR-3210L,V4,F11P-5S26A22M17 L800（Ⅵ5） 600003-001830-0000 DFR-3210R,ⅤI5,F11P46S26A22RS 600003-001833-0000 DFR-3510L,III2,F20P-5S86A22M17 L2100（Ⅲ2） 600003-001831-0000 DFR-3510DR,III2,F20P46S86A22RS 600003-001834-0000 DFR-3510L,III2,F20P-5S87A22M17 L1800（Ⅲ2） 600003-001832-0000 DFR-3510DR,III2,F20P46S87A22RS
ADC 数字处理
射频滤波
调制器
近端机直接从基站设备耦合到下行信号，通过中继端下变频模块后，射频信号转变成模拟 中频信号，在下行数字处理模块进行处理后，模拟中频信号转变成数字信号，通过光纤把 数字信号传输到远端，远端一体化模块把数字信号恢复为模拟中频信号，通过上变频，把 模拟中频信号转变为射频信号,下行信号由功放放大，经双工器从RX/TX1端口输出，经由 天线发射给覆盖区域手机用户。 手机发射的上行信号，经天线接收后，送至设备中，经双工器分离后低噪放放大，然后是 下变频、数字处理、光纤传输、数字恢复、上变频，最后回到基站。
800兆集群20W光纤直放站指标书【模板】
≥5MHZ
≤25dB
射频连接方式
N/F,50Ω
供电方式
近端机：AC220V或DC-48V可选
远端机：AC220V
外形尺寸
近端机：370*310*80mm(L*W*H),1U机箱
远端机：500*400*200,有壁挂,机柜,防水型可选
工作温度
-25℃~+55℃(—类型11）
湿度范围
≤95%
NTBF
工作频带外
9KHZ~1GHZ:≤-36dBm
1GHZ~12.75GHZ:≤-30dBm
互调衰减
工作频带内
≤-50dBc
≤-50dBc
工作频带外
9KHZ~1GHZ:≤-36dBm/100khz
1GHZ~12.75GHZ:≤-30dBm/1MHZ
带外增益
≥400KHZ
≤50dB
≥600KHZ
≤40dB
≥1MHZ
≥40dB±2dB（20W)
下行
0dBm
≥40dB±2dB（20W)
最大输出功率
上行
-10~10dBm
≤20dBm
下行
≤-10dBm
≥43dBm（20W),37 dBm(5W)
接入数量
≥4台/近端
增益调节范围
≥25dB
增益调整步长
连续
带内波动
≤2dB/3.84MHZ（峰峰值）
频率误差
≤±0.01ppm（步进值为200K）
≥50000h
监控（选配）
具备本地监控和远程监控功能
本地监控：232
远程监控：（用户可根据实际情况选择数传方式）

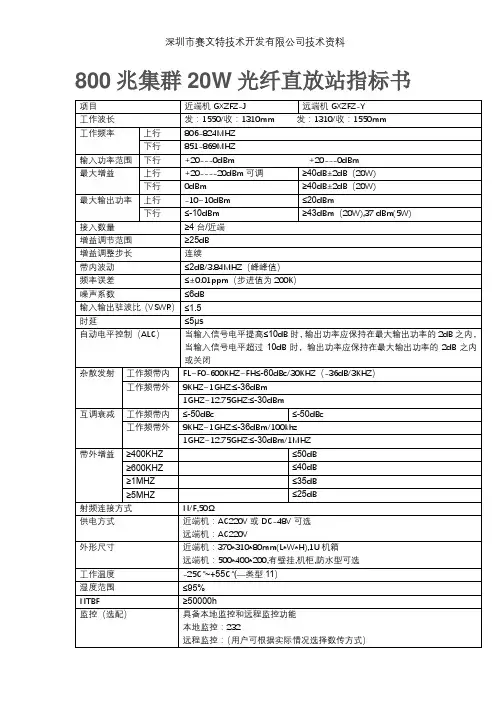

800兆集群20W光纤直放站指标书
项目
移动无线网直放站设备使用指导意见
移动无线网直放站设备使用指导意见随着4G 网络建设进入深度覆盖补盲阶段，利用直放站可低成本快速解决盲区、弱信号等覆盖问题。
但是，直放站也存在没有容量、引入噪声等缺点。
为提升投资效益，满足承载VoLTE 、数据业务、NB 、eMTC 等业务要求，应充分认识直放站在无线网络中的作用和局限性，合理使用直放站设备。
一、直放站设备情况 1、直放站性能说明光纤直放站主要分为模拟光纤直放站和数字光纤直放站，数字光纤直放站在功率、拉远距离、组网功能方面具有明显优势。
因此，集团公司统一集采数字光纤直放站用于无线网络建设。
数字光纤直放站主要系统结构如下图所示：N o d e B菊花链传输模块C F R 削峰模块D P D 数字预失真模块自动时延调整模块增益调节功能模块数字光纤直放站原理图数字直放站的原理是将接收到的射频信号进行数字化和变频处理，以中频数字信号形式在近端和远端间进行传输，在发射端再将信号还原为射频信号，因此，与模拟直放站相比，数字直放站的使用需要考虑对不同业务的支撑能力。
宏站RRU、小站、直放站比较如下表所示：2、直放站类别2017年度集团集采的直放站产品根据频段不同分为三类：800M（C/L）数字光纤直放站：支持CDMA 1X语音、EVDO数据、VoLTE、4G数据等业务及1019频点，各厂家对频段及NB业务支撑情况具体如下（入围型号均符合下表情况）：..1.8G 数字光纤直放站：均支持VoLTE 、4G 数据等业务，各厂家对eMTC 业务支撑情况如下所示（入围型号均符合下表情况）：2.1G 数字光纤直放站：均支持VoLTE 、4G 数据等业务，各厂家对eMTC 业务支撑情况如下所示（入围型号均符合下表情况）：各厂家入围型号列表详见附录。
二、总体建设原则结合集团、省公司对于4G 无线网建设的总体思路及直放站的相关特性，直放站作为无线网络覆盖建设中的辅助手段，应遵循以下总体原则：1、适用场景：直放站主要用于解决低话务区域的覆盖质量问题，对于话务量较高或有业务发展潜力的区域仍应使用RRU等有容设备。
光纤直放站使用说明书
光纤传输直放站使用说明书2008年11月-i-前言版本所有，侵权必究。
本公司公司对本手册保留一切权利。
任何单位和个人，未经公司的书面许可，不得擅自摘抄、复制本手册（包括电子版本）的部分或全部，并不得以任何形式进行传播。
本手册仅供参考，如有改动恕不另行通知。
本使用说明书介绍了光纤直放站的特点和使用方法，在安装和使用该设备之前，请认真阅读本使用说明书。
设备安全使用要则1．天线与设备连接或断开电缆前必须切断设备电源。
射频信号接口严禁空载。
2．本设备的射频信号接口均盖上护罩，防止杂物、水落入。
3．不得随意拆开设备或更换部件，以免损坏设备。
4．不得用手触摸机盘上的元器件、走线及插头座中的金属导体。
因维护需要必须触及时，应采取静电防护措施。
5．通信设备必须注意对强电和雷击的防护，以免将强电或雷电引入设备。
6．光纤接口在暂时不用时要盖上防尘帽，特别是在移动、搬运等操作前确认防尘帽已盖好。
7．光纤注意不要过强弯曲和挤压等，光纤注意加贴可靠的路由标签以免出错。
-ii-目录前言 (II)第一章系统概述......................................................................................................................................... １1.1概述................................................................................................................................................... １1.2系统功能和特点............................................................................................................................... ２1.2.1功能简介................................................................................................................................... ２1.2.2系统特点................................................................................................................................... ２第二章系统结构. (3)2.1系统框图 (3)2.2工作原理 (3)2.3主要技术指标 (4)2.4技术条件 (4)2.5设备特点 (5)第三章设备开通 (6)3.1概述 (6)3.2设备安装 (6)3.2.1基本安装条件 (6)3.2.2建议环境要求 (7)3.2.3安装流程 (7)3.3设备开通 (14)3.4关键指标 (14)第四章系统调测 (16)4.1光纤直放站系统的一般调测步骤 (16)4.2系统调试 (16)4.2.1天馈调整 (16)4.2.2测量天馈系统的驻波比 (17)4.2.3测量输入电压 (17)4.2.4光路测量 (17)4.2.5场强测试与电平调整 (17)4.2.6参数调试 (18)4.2.7远端机下行输出功率测试 (18)-i-4.2.8呼叫测试 (19)第五章日常维护 (20)5.1系统维护的基本要求 (20)5.2维护工具、仪表、材料 (20)5.3维护测试 (20)5.4本地调测软件调测 (20)5.4.1交流供电电压的测试 (21)5.4.2电源模块直流输出电压的测试 (21)5.4.3下行输出功率的测试 (21)5.4.4光纤通路检查 (21)5.4.5天馈系统的驻波比测试 (22)5.4.6呼叫测试 (22)5.4.7监管测试 (22)5.4.8接地系统的检查 (22)5.4.9馈线接头防水检查 (22)5.4.10设备内部检查 (23)5.5保养维护 (23)5.6故障和告警处理 (23)第六章包装、运输和贮存 (24)6.1设备包装 (24)6.2设备运输及搬运 (24)6.3设备存储 (24)第七章附则 (25)-ii-第一章系统概述1.1概述近年来，我国的移动通信得到了迅速发展，全国大多数地区都开设了移动电话业务。
RS-5087,T13用户手册
远端机：0dB～15dB连续可调，1dB步进，误差±1dB
带内波动
≤3dB
时延
≤1.5μs
输入/输出驻波比
≤1.5
上行噪声系数
≤6dB
互调衰减
≤-36dBc/30kHz
杂散发射
≤-36dBm，9kHz～1GHz
≤-30dBm，1GHz～12.75GHz
缩略语注释：
BTS ——基站传输/发射台（Base Transceiver Station）
OP ——光纤（Optical Fiber）
DT——施主天线端口（donor terminal）
MT——用户天线端口（mobile terminal）
OMC——监控维护中心（operation & maintenance center）
4.
4.1系统组成
RS-5087,T13型数字集群800MHz光纤直放站系统（直接耦合方式）主要由基站耦合器、直接耦合中继端机、远端机和用户天线组成，参见图2-1示。
直接耦合中继端机标准配置为一台中继端机带一台远端机，如果需要扩展远端机数量，可以通过订制光耦合单元实现一拖多功能，最多可以带四台远端机。
2.
2.1
RS-5087,T13型数字集群800MHz光纤直放站（以下简称光纤直放站或系统）是一种光纤中继型直放站，由RS-5087-LD直接耦合中继端机和RS-5087-R远端机组成。它是通过光纤的传输将数字集群800MHz基站的信号传送到覆盖端机，再经天馈系统发射，从而达到扩大数字集群基站信号覆盖范围的目的。
第二种，光纤连接器露在外面空气中，没有其它的保护措施，空气中的灰尘弄脏了光纤连接器的管芯和法兰盘的套管，从而也会给光的传输带来损耗。
数字光纤直放站用户手册
GSM900/DCS1800 数字光纤直放站
用户手册
深圳市西瑞克斯通信设备有限公司 Shen Zhen Cylix Technology Communication Equipment
Co.,Ltd.
密级：公开
GSM900/DCS1800 数字光纤直放站用户手册
目录
第一章 系统概述 ...................................................................................................................... 3 1.1 概述 ............................................................................................................................... 3 1.2 基本原理 ....................................................................................................................... 4 1.3 组网方式 ....................................................................................................................... 5 1.4 产品特点 ....................................................................................................................... 7 1.5 技术指标 ....................................................................................................................... 8 1.5.1 主要技术指标 .................................................................................................. 8 1.5.2 机械特性 .......................................................................................................... 9 1.5.3 接口 .................................................................................................................. 9
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GZFT800-III数字集群光纤传输直放站使用说明机密级别：绝密机密内部文件部门：武汉虹信通信技术有限责任公司网络技术事业部拟制：年月日审核：年月日中试：年月日标准化：年月日批准：年月日GZFT800-III数字集群光纤传输直放站使用说明武汉邮电科学研究院武汉虹信通信技术有限责任公司2008年1月版权声明武汉虹信通信技术有限责任公司对本手册保留一切权利。
本手册受到著作权法的保护，未经武汉虹信通信技术有限责任公司的书面许可，任何单位和个人不得以任何方式对本手册的全部或任何部分（包括电子版本）进行复制、影印、删减、编译为机读格式。
版权所有，侵权必究。
说明本手册介绍了武汉邮电科学研究院（WRI）武汉虹信通信技术有限责任公司生产的GZFT800-IIIA和GZFT800-IIIB直放机的安装、使用和维护方法。
使用GZFT800-IIIA和GZFT800-IIIB直放机设备的用户，在安装、使用该设备之前，请认真阅读本手册。
我们已经对本手册进行了严格仔细的校对，但我们不能保证本手册完全没有错误和疏漏。
武汉虹信通信技术有限责任公司有对本手册的内容随时进行改进或修改的权利，若有更改，恕不另外通知。
欢迎对本手册提出修改意见。
本手册适用于数字集群移动通信系统下行工作频段：851MHz～866MHz。
上行工作频段：806MHz～821MHz。
第一章概述集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。
CCIR称之为Trunking System(中继系统)，为与无线中继的中继系统区别，自1987年以来，更多译者将其翻译成集群系统。
追溯到它的产生，集群的概念确实是从有线电话通信中的“中继”概念而来。
1908年，E．C．Mo1ina发表的“中继”曲线的概念等级，证明了一群用户的若干中继线路的概率可以大大提高中继线的利用率。
“集群”这一概念应用于无线电通信系统，把信道视为中继。
“集群”的概念，还可从另一角度来认识，即与机电式(纵横制式)交换机类比，把有线的中继视为无线信道，把交换机的标志器视为集群系统的控制器，当中继为全利用度时，就可认为是集群的信道。
集群系统控制器能把有限的信道动态地、自动地最佳分配给系统的所有用户，这实际上就是信道全利用度或我们经常使用的术语“信道共用”。
综上所述，所谓集群通信系统，即系统所具有的可用信道可为系统的全体用户共用，具有自动选择信道功能，它是共享资源、分担费用、共用信道设备及服务的多用途、高效能的无线调度通信系统。
传统的专用移动通信在移动通信中占有相当大的份量，最初由几部普通步话机就可以组成一个无线电调度网，这种网在厂、矿等部门仍被大量采用，但网的功能过于简单。
其中有单频单工制和双频单工制两种工作方式，前者干扰大、设备简单；后者干扰小，但设备复杂一些。
无论是单频单工还是双频单工制式，都只能是按键通话，一方讲话，另一方只能听。
为避免通话上的不便，通用的工作方式是双频双工，通话双方可以同时发信，但频率利用率低。
典型的无线调度系统是单局单站制、双频双工工作方式，并且具有选择性呼叫功能的无线调度网，根据业务规模和组织方式，可确定其为单级调度或多级调度。
在数字集群网络中，为了保证网络质量，满足覆盖要求，节省建设成本，除了要用到基站等主设备外，还需要用到直放站来延伸基站的覆盖范围。
直放站实质上是一个双向放大的信号中继器，它只能扩大无线覆盖范围，提高覆盖质量，但不能增加系统容量。
在数字集群移动通讯网络中，直放站可以中继无线信号，延伸无线覆盖区域，对特殊地形覆盖，调配业务，消除盲区，从而到达降低成本扩大网络覆盖范围，优化网络的目的。
数字集群光纤传输直放站融合光通信技术和无线通讯技术于一体，为通讯运营商提供了既不会降低网络质量，又能节省设备投资和维护费用的多种解决方案。
数字集群移动通信光纤传输直放站由近端和远端组成，而近端和远端通过光纤连接，一个近端可以同时支持多个远端，组网灵活方便，是基站的有效补充。
在已有光纤直放站覆盖的区域，只需要通过增加远端设备，即可方便地将数字集群网络覆盖范围延伸到其他需要覆盖的盲区，解决网络覆盖问题，可以使数字集群网络资源得到充分利用。
在数字集群网络中应用数字集群光纤直放站，周期短，见效快，安装方便，节省资源，不失为网络优化的一种好的解决方案。
在一些环境条件恶劣的地方光纤传输直放站具有很强的建站适应能力，建设速度快，通话质量好等优点。
同时，由于近远端距离一般较远，且近端一般采用有线接入方式从基站耦合信号，这样可以保证在远端使用全向天线，对覆盖区域进行全向覆盖，能有效的避免天线隔离度不够引起的无线同频干扰问题。
在数字集群系统中，直放站的使用将与整个系统的性能相关，利用光纤传输直放站优化移动通信网络时，严格的工程勘探和施工对提高数字集群通信网络的性能十分重要。
当然，在直放站工程实施过程中，要针对不同的覆盖区域选择同地形环境相匹配的直放站类型，才能有效利用直放站在网络覆盖和优化中的优点，大大减少运营成本，增强竞争力。
第二章 主要技术特性2.1 工作条件环境温度： -25℃～+55℃ 相对湿度： ≤85%工作电源： AC220V 容许工作范围：VVV AC 2233220+-，50±5Hz 。
工作场所：1）不应靠近热源；2）不应妨碍产品的正常散热； 3）不应有强磁场干扰； 4）不应有腐蚀性气体2.2 技术规范1、 YD/T 1008-1999《移动通信移频中继机技术要求及测试方法》2、 GB2423.1-89《电工电子产品基本环境试验规程 试验A ：低温试验方法》3、 GB2423.2-89《电工电子产品基本环境试验规程 试验B ：高温试验方法》4、 GB/T2423.3-93《电工电子产品基本环境试验规程 试验Ca ：恒定湿热试验方法》5、 GB15842-1995《移动通信设备安全要求和试验方法》2.3 技术指标第三章设备工作原理3.1 设备原理框图图3-1 光纤直放站近端机原理框图图3-2 光纤直放站远端机原理框图3.2 设备工作原理前向链路：基站前向信号通过耦合器送入GZFT800-IIIA，首先经过双工器，接着进入光传输一体模块，同监控信号一并调制为光信号，经过光纤长距离传播；远端的GZFT800-IIIB 中的光传输一体化模块将光信号解调出来，经过放大后送入下级功放，同时将监控信号分离出来，由光传输一体模块将监控信号传送给远端主监控盘，射频信号经过功放放大后进入双工器，最后出整机通过重发天线发射出去。
反向链路：手机发射的信号通过GZFT800-IIIB的重发天线接收，然后进入双工和滤波器，经过低噪放放大后，进入光传输一体模块，同监控信号一并调制为光信号，经过光纤传输后，在近端GZFT800-IIIA接收，近端光传输一体化模块将光信号解调为射频信号，然后将其中的监控信号分离出来，送入近端监控盘，分离出的射频信号经过放大后送入双工器，然后整机并通过耦合进入基站。
监控通信；近远端监控盘通讯是通过FSK的方式实现。
近端监控盘对远端监控盘进行轮询式监控。
其中包括数据采集，控制，告警上报工作，所以远端监控盘对于近端监控盘为被动式通信方式。
中心网管和近端的主监控盘通信是通过MODEM来完成的，MODEM信号通过自身的小天线发射。
告警功能：本设备具有模块的工作情况告警，收发信号告警，门禁告警，掉电告警等功能，并且可以通过监控界面显示出来。
智能功能：本设备还可以通过监控软件对功放的开关量和功率门限值等进行相应的设置，以达到设备智能化工作。
第四章设备安装与开通设备的开通是指设备在现场进行安装、调试和交付用户使用。
设备的固定、设备供电设施等工作都需要厂方与局方密切配合，在设备安装前做好准备工作。
4.1 设备安装前的准备工作设备安装开通前，一般需作如下准备：1、覆盖方案的提出，施工方案的确定。
2、可行性方案论证，包括现场地形勘测和电磁环境测试。
3、设备安装的设计、安装与测试。
现场地形勘测和电磁环境测试是覆盖方案设计、工程安装设计的依据。
内容一般需覆盖的面积及地形，设备及天线的固定位置及布线方案的确定，接地方案的设计、安装，供电系统的配置与实施等。
4.2 设备安装与开通步骤设备运抵安装站后，在包装箱完整的情况下，开启包装箱，对照装箱清单核对箱内物品。
并按照设计报告中确定的安装位置和实测场强，与建设单位协商确定各点的天线杆的位置、高度，馈线走线、固定方式，设备安装位置、220V电源及地线埋设等，并按照下面步骤进行安装和调试。
4.2.1 直放站的安装按照施工图纸安装直放站。
4.2.2 场强测试与电平调整直放站在工程开通过程中，电平调整是一项重要工作，对下行通道而言，首先要根据耦合基站信号强度，调整直放站的下行增益，使其下行输出满足覆盖的要求。
同时还要相应调整上行链路的增益，以保证上行噪声足够的小。
4.2.3 馈线接头密封建议先加电，测试电平正常后，再作天馈线接头密封工作；上接头前应先将接头内进行清洁，并检查电缆头芯子的长度及左右位置是否正常，然后再固定；密封前必须检查接头是否拧紧。
4.2.4 设备接地按照技术要求，剥去馈线的外塑料皮，约6～7cm长，切不可用力过大碰伤内部波纹铜皮，然后用铜丝编织带缠紧，确保与波纹铜皮紧牢接触，再用胶带、胶泥封紧、封严；另一端与地牢固连接在一起。
用于固定的螺丝、螺母应作防锈处理。
4.2.5 通电检测设备安装、初调完毕后，用测试手机进行简单的信号测试，同时微调天线的位置，以达到最佳的覆盖效果。
天线微调完毕后，必须紧固天线，避免受外力的影响。
同时检查设备接地等是否良好。
第五章系统的维护与保养5.1 系统维护1.设备投入工作后，无特殊情况不需要关机。
设备在使用中要保持通风和周围环境干净，避免灰尘进入设备，损坏设备。
设备在工作过程中一旦设备出现异常现象（例如：有异常声音或气味），应立即关断电源,停止使用，及时通知本公司维修。
设备在如下环境条件下能正常工作：环境温度： +5℃～40℃相对湿度：≤85%2.如果出现收不到信号或信号很弱，设备工作无异常，应检查设备输入输出射频口连接是否松动或者重法天线方位角发生了改变，若发现天线改变方位角，应及时调整天线并重新固定。
3.设备正常工作时，如无必要不应触及设备及设备间连线，以免造成接头松动及接触不良。
若设备出现故障，用户应及时关掉电源并通知本公司，不能擅自拆开设备间连线或打开设备，以免造成意外。
5.2 系统保养1.建议用户经常通过监控中心检查直放站工作是否正常；一般情况下每周应对设备的工作状态作一次详细的检查并记录。
2.定期到站址现场进行检查，建议用户每三个月检查一次,主要检查设备天馈系统及附件的固定是否有松动，接地系统及接地是否仍然良好，供电系统是否稳定安全可靠。
