【CN209561438U】光伏组件【专利】
光伏组件[发明专利]
![光伏组件[发明专利]](https://img.taocdn.com/s3/m/6a080eda31126edb6f1a10ed.png)
专利名称：光伏组件
专利类型：发明专利
发明人：李白茹,徐孟雷,杨洁,张昕宇,金浩申请号：CN202011204048.6
申请日：20201102
公开号：CN112466972A
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本发明实施例提供一种光伏组件，包括依次层叠设置的基板、电池串以及盖板；第一封装层，第一封装层位于基板与盖板之间且绕设于电池串周围，第一封装层、基板以及盖板围成封闭区域；功能层，功能层位于封闭区域内，功能层适于，吸收湿气并转化为固化层，且固化层的交联度大于功能层的交联度。
本发明实施例的光伏组件的功能层能够吸收湿气，并且在吸湿后转化为固化层，从而完成光伏组件的二次封装，避免湿气损坏电池串并提高封装的严密性，提高光伏组件的封装技术，进而提高光伏组件的使用寿命。
申请人：浙江晶科能源有限公司,晶科能源有限公司
地址：314416 浙江省嘉兴市海宁市袁花镇工业功能区袁溪路陆曼司桥西
国籍：CN
代理机构：上海晨皓知识产权代理事务所(普通合伙)
代理人：成丽杰
更多信息请下载全文后查看。
光伏组件[发明专利]
![光伏组件[发明专利]](https://img.taocdn.com/s3/m/b36307ce647d27284a7351d5.png)
专利名称：光伏组件
专利类型：发明专利
发明人：T·J·赫布林克,陈定远申请号：CN201280022492.3申请日：20120509
公开号：CN103703572A
公开日：
20140402
专利内容由知识产权出版社提供
摘要：本发明公开了一种光伏组件，所述光伏组件包括背板和叠置在所述背板上方的多个光伏电池。
所述背板具有未被所述光伏电池覆盖的开口区域。
所述背板可为包括多层光学膜的反射性背板，或者所述光伏组件可包括独立于所述背板的反射性多层光学膜。
所述多层光学膜具有光学叠堆和位于600纳米至900纳米范围内的左谱带边缘，所述光学叠堆包括多个交替的具有不同折射率的第一和第二光学层。
所述多层光学膜反射对应于所述光伏电池的吸收带宽的波长范围内的光的至少一部分。
申请人：3M创新有限公司
地址：美国明尼苏达州
国籍：US
代理机构：北京市金杜律师事务所
代理人：陈长会
更多信息请下载全文后查看。
光伏组件[实用新型专利]
![光伏组件[实用新型专利]](https://img.taocdn.com/s3/m/97d869c8e109581b6bd97f19227916888486b990.png)
专利名称：光伏组件
专利类型：实用新型专利
发明人：苗蕾,王贺,闫兰,杨燕申请号：CN202121751095.2申请日：20210729
公开号：CN216133869U
公开日：
20220325
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种光伏组件，属于太阳能电池技术领域，依次包括正面玻璃、电池串、背面EVA层及背板；正面玻璃采用亚克力材料制作，正面玻璃上沿相邻电池串间的间隙设有定位电池串的定位凸条。
本实用新型提供的光伏组件，采用PMMA亚克力材质制作光伏组件的封装材料，同等尺寸的情况下降低了自重，便于搬抬并且大幅降低了质量隐患；亚克力的材质的抗磕碰能力大幅提升，并且不会出现自爆问题；避免正面玻璃发生变形的问题；设置定位凸条，在组件组装时无需隐形胶带定位电池串，在维修时，也省去了拆除和粘贴隐形胶带的工作，降低了工作量和工作难度，缩短工作时间，降低制作成本。
申请人：英利能源(中国)有限公司
地址：071051 河北省保定市朝阳北大街3399号
国籍：CN
代理机构：石家庄国为知识产权事务所
代理人：祁静
更多信息请下载全文后查看。
光伏组件[发明专利]
![光伏组件[发明专利]](https://img.taocdn.com/s3/m/59a73f6dec3a87c24128c496.png)
地址：215129 江苏省苏州市苏州高新区鹿山路348号 国籍：CN 代理机构：北京博思佳知识产权代理有限公司 代理人：林祥 更多信息请下载全文后查看
专利内容由知识产权出版社提供
专利名称：光伏组件 专利类型：发明专利 发明人：付传国,夏正月,刘亚峰,邢国强 申请号：CN201811558155.1 申请日：20181219 公开号：CN11134 2759A 公开日：20200626
摘要：本发明提供一种光伏组件，包括电池板及安装于电池板边缘的边框，所述边框设有夹持所 述电池板边缘的夹持部，所述夹持部内设有密封胶，所述盖板的顶表面设有沿盖板边缘设置的沟槽， 所述沟槽位于所述夹持部内以容纳夹持部内的密封胶。本发明通过在盖板的四周边缘上设置沟槽，使 其可以容纳部分密封胶，防止边框内的密封胶过度向外溢出，降低了溢胶对盖板表面的污染，减轻了 人工清理的麻烦，改善了边框溢胶的问题。
一种光伏组件[发明专利]
![一种光伏组件[发明专利]](https://img.taocdn.com/s3/m/6cfff892b1717fd5360cba1aa8114431b90d8e64.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201811014713.8(22)申请日 2018.08.31(71)申请人 苏州阿特斯阳光电力科技有限公司地址 215129 江苏省苏州市高新区鹿山路199号申请人 常熟阿特斯阳光电力科技有限公司 阿特斯阳光电力集团有限公司(72)发明人 邓士锋 董经兵 刘亚锋 邢国强 (74)专利代理机构 北京国昊天诚知识产权代理有限公司 11315代理人 许志勇(51)Int.Cl.H02S 50/00(2014.01)H02S 40/36(2014.01)H02S 40/34(2014.01)(54)发明名称一种光伏组件(57)摘要本发明公开一种光伏组件，属于光伏发电技术领域。
本发明提供的光伏组件，除电池总模块外，还具有转接模块和中接线盒，转接模块设置在中接线盒中，且并联在电池总模块的两端，利用转接模块可对光伏组件的输出电压进行调整，当发生异常或灾情时，能及时的调整光伏组件的输出状态，从而控制灾情及操作人员的安全。
权利要求书1页 说明书5页 附图5页CN 110875719 A 2020.03.10C N 110875719A1.一种光伏组件，其特征在于，包括：层压件，层压件内设有电池总模块，所述电池总模块包括依次串联且依次排布的首电池组、中电池组和末电池组；转接模块，所述转接模块通过外部线缆并联于所述电池总模块的两端并具有可变电阻值；若干接线盒，包括首接线盒、中接线盒及末接线盒，所述转接模块设置于所述中接线盒中，相邻两个接线盒之间还在所述层压件内部实现相互连接。
2.根据1所述的光伏组件，其特征在于，所述中接线盒还向外引出有一对极性相反的正、负极线缆，作为光伏组件的输出端。
3.根据权利要求2所述的光伏组件，其特征在于，所述若干接线盒与所述电池总模块并列排布；每个接线盒与电池总模块中的一个电池组对应连接。

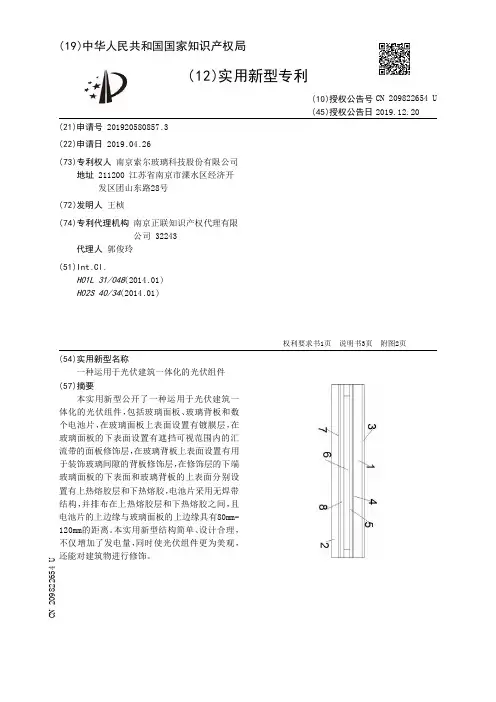

【CN209822654U】一种运用于光伏建筑一体化的光伏组件【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920580857.3(22)申请日 2019.04.26(73)专利权人 南京索尔玻璃科技股份有限公司地址 211200 江苏省南京市溧水区经济开发区团山东路28号(72)发明人 王桢 (74)专利代理机构 南京正联知识产权代理有限公司 32243代理人 郭俊玲(51)Int.Cl.H01L 31/048(2014.01)H02S 40/34(2014.01)(54)实用新型名称一种运用于光伏建筑一体化的光伏组件(57)摘要本实用新型公开了一种运用于光伏建筑一体化的光伏组件，包括玻璃面板、玻璃背板和数个电池片，在玻璃面板上表面设置有镀膜层，在玻璃面板的下表面设置有遮挡可视范围内的汇流带的面板修饰层，在玻璃背板上表面设置有用于装饰玻璃间隙的背板修饰层，在修饰层的下端玻璃面板的下表面和玻璃背板的上表面分别设置有上热熔胶层和下热熔胶，电池片采用无焊带结构，并排布在上热熔胶层和下热熔胶之间，且电池片的上边缘与玻璃面板的上边缘具有80mm -120mm的距离。
本实用新型结构简单、设计合理，不仅增加了发电量，同时使光伏组件更为美观，还能对建筑物进行修饰。
权利要求书1页 说明书3页 附图2页CN 209822654 U 2019.12.20C N 209822654U权 利 要 求 书1/1页CN 209822654 U1.一种运用于光伏建筑一体化的光伏组件，包括玻璃面板（1）、玻璃背板（2）和数个电池片，其特征在于：在所述玻璃面板（1）上表面设置有镀膜层（3），在所述玻璃面板（1）的下表面设置有遮挡可视范围内的汇流带的面板修饰层（4），在所述玻璃背板（2）上表面设置有用于装饰玻璃间隙的背板修饰层（7），在所述修饰层（4）的下端玻璃面板的下表面和玻璃背板的上表面分别设置有上热熔胶层（5）和下热熔胶（8），所述电池片采用无焊带结构，并排布在所述上热熔胶层（5）和所述下热熔胶（8）之间，且电池片的上边缘与所述玻璃面板的上边缘具有80mm-120mm的距离，所述光伏组件有C、D两种型号，C型号为“左正右负”型、D型号为 “左负右正”型，所述C型号光伏组件的接线盒正极设置在左侧，接线盒负极设置在右侧，所述D型号光伏组件的接线盒负极设置在左侧，接线盒正极设置在右侧。
一种光伏组件[发明专利]
![一种光伏组件[发明专利]](https://img.taocdn.com/s3/m/8671774dd1f34693dbef3e82.png)
专利名称：一种光伏组件
专利类型：发明专利
发明人：郭志球,陶武松,胡国波,肖小波,魏星,王路闯,占宇繁,吴国星,张必泉,彭莹莹,郭亮,程诗云
申请号：CN202010171704.0
申请日：20200312
公开号：CN111327257A
公开日：
20200623
专利内容由知识产权出版社提供
摘要：本申请公开了一种光伏组件，包括光伏层压件和用于安装光伏层压件的边框；边框包括具有8‑15mm大空腔的边框主体和呈L型的安装部，边框主体包括相对设置的第一侧壁和第二侧壁、与第一侧壁顶部和第二侧壁顶部相连的顶壁、与第一侧壁底部和第二侧壁底部相连的底壁，且底壁设置有螺栓安装槽；第一侧壁延伸设置有安装部，安装部与顶壁形成光伏层压件的安装槽。
该光伏组件包括光伏层压件和边框，边框中的边框主体包括第一侧壁、第二侧壁顶壁和底壁，底壁开设有螺栓安装槽，可节省材料，在将光伏组件固定到支架上时，螺栓可以通过旋转由下向上卡入螺栓安装槽，减少常规安装方式螺栓定位所需的时间，提高安装效率，从而降低人力及物力成本。
申请人：晶科能源有限公司,浙江晶科能源有限公司
地址：334100 江西省上饶市经济开发区晶科大道1号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：田媛媛
更多信息请下载全文后查看。
【CN209515682U】一种叠瓦光伏组件及光伏系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920198100.8(22)申请日 2019.02.14(73)专利权人 浙江晶科能源有限公司地址 314416 浙江省嘉兴市海宁市袁花镇袁溪路58号专利权人 晶科能源有限公司(72)发明人 蔡后敏 郭志球 王娟 (74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 罗满(51)Int.Cl.H01L 31/044(2014.01)H01L 31/05(2014.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种叠瓦光伏组件及光伏系统(57)摘要本实用新型公开了一种叠瓦光伏组件及光伏系统，其中，组件沿长边方向分为第一区域和第二区域，第一区域内包括并排分布的第一串组、与第一串组相串联的第二串组，每个串组中均包括多个相并联的叠瓦电池串，且每个串组的长边均与叠瓦光伏组件的长边相平行；第二区域内包括并排分布的第三串组、与第三串组相串联的第四串组，第三串组与第二串组相并联，第四串组与第一串组相并联；第一串组与第四串组的连接线上设置有第一汇流导线，第二串组与第三串组的连接线上设置有第二汇流导线，第一汇流导线与第二汇流导线之间设置有旁路二极管。
本申请公开的上述技术方案，使旁路二极管可以位于组件的中间区域，从而可以便于叠瓦光伏组件在光伏系统中的安装。
权利要求书1页 说明书5页 附图3页CN 209515682 U 2019.10.18C N 209515682U权 利 要 求 书1/1页CN 209515682 U1.一种叠瓦光伏组件，其特征在于，所述叠瓦光伏组件沿长边方向分为第一区域和第二区域，其中：所述第一区域内包括并排分布的第一串组、与所述第一串组相串联的第二串组，每个串组中均包括多个相并联的叠瓦电池串，且每个所述串组的长边均与所述叠瓦光伏组件的长边相平行；所述第二区域内包括并排分布的第三串组、与所述第三串组相串联的第四串组，所述第三串组与所述第二串组相并联，所述第四串组与所述第一串组相并联；所述第一串组与所述第四串组的连接线上设置有第一汇流导线，所述第二串组与所述第三串组的连接线上设置有第二汇流导线，所述第一汇流导线与所述第二汇流导线之间设置有旁路二极管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
权利要求书1页 说明书3页 附图4页
CN 209561438 U
CN 209561438 U
权 利 要 求 书
1/1 页
1 .一种光伏组件，包括若干电池片及若干焊带，其特征在于：所述电池片设有主栅线及 安装孔洞，所述安装孔洞与所述主栅线连通，所述安装孔洞位于所述主栅线的端部；所述焊 带包括第一连接带及第二连接带 ，所述第一连接带与所述第二连接带之间形成弯折部 ；所 述第一连接带与所述第二连接带分别位于相邻所述电 池片的主栅线中 ，所述弯折部收容于 所述安装孔洞。
2
CN 209561438 U
说 明 书
1/3 页
光伏组件
技术领域 [0001] 本实用新型涉及光伏领域，尤其涉及一种光伏组件。
背景技术 [0002] 目前，现有普通光伏组件电池片均通过串焊机焊接成串，在焊接过程中，电池片与 电 池之间基本会保持2mm左右的间隙 ，且连接电 池片的焊带在片间隙之间会存在一个类 似于“Z”字形的折弯，这样便保证了电池片与电池片之间基本处于同一平面。若电池片与电 池片之间过于接近 ，焊带便不易折弯 ，且由 于焊带的 存在 ，两片电 池片存在着一定的高 度 差 ，在后期的叠层及层压过程中 ，由于外力的 作用下 ，两片电 池片之间的边缘处会因为焊带 的存在从而造成隐裂甚至裂片，加工不便且存在使用隐患。
6 .如权利要求1所述的光伏组件，其特征在于：所述焊带通过串焊机焊接于所述电池片 的表面，所述安装孔洞采用激光切割方式加工。
7 .如权利要求1所述的光伏组件，其特征在于：所述电池片采用单晶perc电池片。 8 .如权利要求1所述的光伏组件，其特征在于：所述主栅线包括紧缩槽及安置槽，所述 紧缩槽与所述安置槽连通，所述紧缩槽的宽度小于所述安置槽的宽度。 9 .如权利要求1所述的光伏组件，其特征在于：所述安装孔洞呈U字状。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920120399 .5
(22)申请日 2019 .01 .24
(73)专利权人 东方日升新能源股份有限公司 地址 315609 浙江省宁波市宁海县梅林街 道塔山工业园区
(72)发明人 胡剑鸣 王建 秦林葵 王虎 李贤 刘增胜
实用新型内容 [0003] 为了克服现有技术的不足，本实用新型的目的之一在于提供一种光伏组件，其能 解决加工不便的问题。 [0004] 本实用新型的目的之一采用如下技术方案实现： [0005] 一种光伏组件，包括若干电池片及若干焊带，所述电池片设有主栅线及安装孔洞， 所述安装孔洞与所述主栅线连通 ，所述安装孔 洞位于所述主栅线的 端部 ；所述焊带包括第 一连接带及第二连接带 ，所述第一连接带与所述第二连接带之间形成弯折部 ；所述第一连 接带与所述第二连接带分别位于相邻所述电池片的主栅线中，所述弯折部收容于所述安装 孔洞。 [0006] 进一步地，所述第一连接带平行于所述第二连接带。 [0007] 进一步地，相邻所述所述电池片位于所述焊带相对两侧。 [0008] 进一步地，相邻所述电池片相互平行，相邻所述电池片相对于所述第一连接带处 于同一高度。 [0009] 进一步地，所述第一连接带、所述第二连接带及所述弯折部呈Z字状分布。 [0010] 进一步地，所述焊带通过串焊机焊接于所述所述电池片的表面，所述安装孔洞采 用激光切割方式加工。 [0011] 进一步地，所述电池片采用单晶perc电池片。 [0012] 进一步地，所述主栅线包括紧缩槽及安置槽，所述紧缩槽与所述安置槽连通，所述 紧缩槽的宽度小于所述安置槽的宽度。 [0013] 进一步地，所述安装孔洞呈U字状。 [0014] 相比现有技术，本实用新型的有益效果在于： [0015] 所述第一连接带与所述第二连接带之间形成弯折部；所述第一连接带与所述第二 连接带分别位于相邻所述电 池片的 主栅线中 ，所述弯折部收容于所述安装孔洞 ，这样就可 以避免相邻所述电池片产生高度差，进而避免了所述焊带受外力的作用对所述电池片的压 迫，从而减少所述电池片隐裂的产生且方便了加工。
(74)专利代理机构 广州市越秀区哲力专利商标 事务所(普通合伙) 44288
代理人 胡拥军 糜婧
(51)Int .Cl . H01L 31/05(2014 .01) H01L 31/18(2006 .01)
( ESM )同样的发明创造已同日申请发明专利
(10)授权公告号 CN 209561438 U (45)授权公告日 2019.10.29
3
CN 209561438 U
说 明 书
2/3 页
[0016] 上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技 术手段，而可依照说明书的内容予以实施，并且为了让本实用新型的上述和其他目的、特征 和优点能够更明显易懂 ，以下特举较佳实施例，并配合附图 ，详细说明如下。
附图说明 [0017] 图1为本实用新型光伏组件中一较佳实施例的平面图； [0018] 图2为图1所示光伏组件中一电池片的平面图； [0019] 图3为图1所示光伏组件中一焊带的侧视图； [0020] 图4为图3所示焊带中一A处的放大图； [0021] 图5为图1所示光伏组件的了另一平面图； [0022] 图6为一种光伏组件加工方法的流程图。 [0023] 图中：10、电池片；11、主栅线；111、紧缩槽；112、安置槽；12、安装孔洞；20、焊带； 21、第一连接带；22、第二连接带；23、弯折部。
2 .如权利要求1所述的光伏组件，其特征在于：所述第一连接带平行于所述第二连接 带。
3 .如权利要求2所述的光伏组件，其特征在于：相邻所述电池片位于所述焊带相对两 侧。
4 .如权利要求3所述的光伏组件，其特征在于：相邻所述电池片相互平行，相邻所述电 池片相对于所述第一连接带处于同一高度。
5 .如权利要求1所述的光伏组件，其特征在于：所述第一连接带、所述第二连接带及所 述弯折部呈Z字状分布。
( 54 )实用新型名称 光伏组件
( 57 )摘要 本实用新型公开了一种光伏组件，包括若干
电 池片及若干焊带 ，所述电 池片设有主栅线及安 装孔 洞 ，所述安装孔 洞与所述主栅线连通 ，所述 安装孔洞位于所述主栅线的端部；所述焊带包括 第一连接带及第二连接带 ，所述第一连接带与所 述第二连接带之间形成弯折部；所述第一连接带 与所述 第二连接带分 别位于 相邻所述电 池片的 主栅线中 ，所述弯折部收容于所述安装孔洞，这 样就可以避免相邻所述电池片产生高度差，进而 避免 了所述焊带受 外 力的 作 用对所述电 池片的 压迫，从而减少所述电池片隐裂的产生且方便了 加工。
