萘法苯酐工艺简介
萘法苯酐生产简介
邻苯二甲酸酐，简称苯酐，英文缩写PA（Phthalic anhydride），是一种重要的基本有机化工原料，被认为是十大有机化工原料之一。
苯酐主要用于制造增塑剂、聚酯树脂和醇酸树脂，此外，还可用于生产涂料、医药、农药、糖精等。
我国苯酐最主要的用途是生产邻苯二甲酸酯类增塑剂，如邻苯二甲酸二辛酯、邻苯二甲酸二丁酯、混合酯等，该类增塑剂大量用于聚氯乙烯塑料制品的加工；其次是用于生产醇酸树脂和氨基树脂涂料。
苯酐还可以用于不饱和聚酯的生产，在染料工业中用以合成蒽醌，在颜料生产中合成酞青兰BS、酞菁蓝CT、酞菁蓝B等颜料；在医药工业中用于制备酚酞，在农药生产中用于亚胺磷等中间体的生产。
本项目以萘为原料，V2O5-TiO2为主要活性组分高负荷催化剂的苯酐生产工艺。
原料气体与净化后的空气完全混合送入气相列管式固定床反应器中，在催化剂的催化作用下，萘氧化生成苯酐气体，并且发生一些列的副反应。
热的生成气体离开反应器后经气体冷却器换热后，进入热熔箱凝固成粗苯酐产物。
粗苯酐还需要经过二级精馏才能得到合格产品。
一、产品性质
苯酐全称为邻苯二甲酸酐（Phthalic annychide，缩写PA），常温下为一种白色针状结晶（工业苯酐为白色片状晶体）；不溶于冷水，溶于热水、乙醇、乙醚、苯等多数有机溶剂；易燃，在沸点以下易升华，有特殊轻微的刺激性气味；苯酐有毒，能引起支气管炎，眼炎，肺气肿等症状，对皮肤有刺激作用。
物理性质
（1）苯酐的物理常数
分子式：C8H4O3；C6H4(CO)2O
分子量：148.12
C A S 号：85-44-9
沸点：284.5℃（101KPa）
凝固点：131.11℃ (干燥空气)
熔点：130.5℃
三相点：131.00℃
自燃点：584℃
密度：相对密度(水=1)：1.53；相对密度(空气=1)：5.10
闪点：151.7℃（开杯）
蒸汽压：0.13kPa/96.5℃
溶解性：不溶于冷水，溶于热水、乙醇、乙醚、苯等多数有机溶剂熔融色度（色度号）≤100
热稳定色度（色度号）≤150
结晶点≥130.0℃
纯度≥99.5%
游离酸含量≤0.5%
稳定性：稳定
二、苯酐的生产工艺概述
目前，全球苯酐生产所采用的工艺路线有萘流化床氧化和萘/邻二甲苯固定床氧化，根据市场等因素综合考虑我公司选择萘法生产路线。
工艺流程说明
（1）氧化反应
空气经预热后送入萘气化器，预热到150℃的萘也被同时送入萘气化器，在此，萘被气化并按比例与空气均匀混合。
萘氧化生产苯酐的反应器为列管式固定床反应器。
萘与空气均匀混合后从反应器顶部进入反应器，均匀分散到装有催化剂的反应管中，在催化剂作用下萘被氧化生成苯酐，同时放出大量反
应热。
反应管浸在循环使用的熔盐中，大部分反应热被熔盐带走。
热熔
盐在熔盐冷却器和蒸汽过热器内被冷却，同时副产4..0MPaG 中压饱和蒸
汽。
被冷却的熔盐重新返回反应器中循环使用，副产的蒸汽除供装置加
热和保温使用外，富余部分可输入公司蒸汽管网。
（2）切换冷凝
从反应器底部出来的反应气体，经气体冷却器冷却后，进入自动切换操作的切换冷凝器系统。
该系统有五台周期性切换使用的切换冷凝器，反应气体中所含苯酐在切换冷凝器中完全凝华回收。
在苯酐凝华阶段，
切换冷凝器通入55℃的冷油进行冷却，当切换冷凝器翅片管上充满了固
体苯酐时，冷油即被换为185℃的热油，将固体苯酐熔化为液体苯酐排入
粗苯酐贮槽。
（3）尾气焚烧
由切换冷凝器排出的大量尾气，主要成分为空气和二氧化碳，并含有少量的有机物。
为了保护环境尾气经蓄热式焚烧炉焚烧，并回收部分热量副产蒸汽。
（4）苯酐精制
粗苯酐先经“熟化”即预处理，在高温下使其中的反应副产物分解或缩聚，以减轻精馏的负担。
预处理后的粗苯酐进入轻组份塔脱掉其中
轻组份，再进入产品塔脱除其中重组份，得到合格的液体苯酐产品。
精馏采用连续真空精馏，真空度靠空气喷射泵实现，排出尾气并入尾气焚烧炉处理。
苯酐精制预处理和再沸器热源均利用自身副产蒸汽。
工艺流程方块图
三、物料衡算
（1）物料平衡
(2)消耗定额
工艺消耗定额见表4－4。
表4-4 消耗定额。
苯酐安全生产要点(新版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改苯酐安全生产要点(新版)Safety management is an important part of production management. Safety and production are inthe implementation process苯酐安全生产要点(新版)1工艺简述.苯酐（邻──苯二甲酸酐）是一种重要的有机化工原料。
其生产工艺路线主要有萘催化氧化法和邻二甲苯氧化法。
采用60克固定床气相催化邻二甲苯氧化法的生产工艺，由氧化、热处理、蒸馏、精馏、切片等工序组成。
简要工艺过程是空气经加压进入预热器，邻二甲苯经计量预热升温至160℃喷射到预热的空气流中，在气体混合器混合调节、恒定比值，并加入0.4-1%的二氧化硫。
上述混合气进入反应器，以邻二甲苯/空气=60g/m3配合比通过五氧化二矾催化剂（V—TI型），在温度（440-470℃）、压力（0.5MPa）、空速（SV=3000h-1）条件下进行氧化反应，生成物经切换冷凝器凝华制成精苯酐。
尾气送洗涤塔洗涤后，废气排入大气，洗涤液送至顺酐回收。
粗苯酐经热处理、蒸馏、精馏、冷凝、切片等一系列工序制成苯酐成品。
残渣送焚烧单元处理。
生产中所用原料和产品如邻二甲苯、五氧化二矾、二氧化硫、苯酐、残液、残渣等均为易燃、可燃有毒、有害物质。
放射源钴—60对人体危害极大。
2重点部位2.1氧化反应器是以邻二甲苯为原料与空气混合，通过催化剂作用进行氧化反应制取苯酐的设备，是整个苯酐工艺的核心。
邻二甲苯与空气混合物的爆炸下限为44g/Nm3（标准），而生产是采用空气中含有邻二甲苯的量为60g/Nm3（标准），因此氧化反应器中的氧化反应是选定在爆炸下限之上进行的。
萘法工艺重启,苯酐行业绝境逢生
萘法工艺重启，苯酐行业绝境逢生徐学平2012-8-23苯酐是主要化工有机原料，下游生产增塑剂、不饱和树脂、涂料等。
从原料工艺上讲，苯酐有邻苯法和奈法两种。
在2000年之前，随着邻苯工艺由国外引入国内，萘法路线便退出视线。
而进入2012年之后，不少苯酐装置又开始转为萘法工艺。
已经被市场抛弃10年多的萘法工艺缘何重起炉灶？后期对邻苯法工艺带来如何冲击？是昙花一现还是新革命的来临？十年优胜劣汰，萘法工艺黯然退出工业萘与邻苯都可以作为苯酐原料，我国苯酐工艺开始于50年代，最初引进的是萘法工艺。
在1990年之前，奈法工艺占国内苯酐产能90%。
随着苯酐工业较快发展，萘法原料不足、成本升高、耗能较大等弊端日益突出，而邻苯法工艺凭其原料丰富、成本低廉等绝对优势大受欢迎。
在1990-2000年的十年中，苯酐生产工艺迎来升级变革时期，邻苯工艺蓬勃发展，萘法工艺因种种弊端和不足逐渐被淘汰，结束了长达40多年作为苯酐原料的历史，工艺萘消费结构也由苯酐为主向减水剂、精萘领域过渡，而邻苯也实现了在苯酐的原料垄断地位。
邻苯工艺一统江湖，但行业发展矛盾重重进入2000年之后，国内邻苯工艺几乎全部成为邻苯法工艺，国内出现“邻苯-苯酐-增塑剂”的产业链发展模式。
在下游增塑剂、不饱和树脂带动下，苯酐产能快速发展，特别是进入“十一五”，国内苯酐迎来高速扩张时期，并带动邻苯工业的大力发展。
据卓创数据显示，从2006年至今，苯酐产能由134万吨增长到214万吨，增长率58%，同期邻苯产能由53万吨增长81万吨，增长率52%。
可以看出邻苯产能增长低于苯酐增长，而且产能差距也从80万余吨拉到130万吨多。
国内出现了苯酐产能过剩、而邻苯产能却不足尴尬局面，二者产能失衡持续加剧，苯酐话语权不断下降，行业竞争加剧利润逐年下降。
图中所示，2008年之前苯酐利润700元/吨以上，2010年基本回落到平衡线上，而刚刚过去的2011年却出现350元/吨以上的严重亏损，行业由盛转衰仅仅用了5年！时过境迁，萘系工艺重获生机2011年是苯酐痛苦之年，苯酐工厂因亏损开工下降，新增产能延迟投产。
萘法苯酐工艺简介
萘法苯酐生产简介邻苯二甲酸酐，简称苯酐，英文缩写PA（Phthalic anhydride），是一种重要的基本有机化工原料，被认为是十大有机化工原料之一。
苯酐主要用于制造增塑剂、聚酯树脂和醇酸树脂，此外，还可用于生产涂料、医药、农药、糖精等。
我国苯酐最主要的用途是生产邻苯二甲酸酯类增塑剂，如邻苯二甲酸二辛酯、邻苯二甲酸二丁酯、混合酯等，该类增塑剂大量用于聚氯乙烯塑料制品的加工；其次是用于生产醇酸树脂和氨基树脂涂料。
苯酐还可以用于不饱和聚酯的生产，在染料工业中用以合成蒽醌，在颜料生产中合成酞青兰BS、酞菁蓝CT、酞菁蓝B等颜料；在医药工业中用于制备酚酞，在农药生产中用于亚胺磷等中间体的生产。
本项目以萘为原料，V2O5-TiO2为主要活性组分高负荷催化剂的苯酐生产工艺。
原料气体与净化后的空气完全混合送入气相列管式固定床反应器中，在催化剂的催化作用下，萘氧化生成苯酐气体，并且发生一些列的副反应。
热的生成气体离开反应器后经气体冷却器换热后，进入热熔箱凝固成粗苯酐产物。
粗苯酐还需要经过二级精馏才能得到合格产品。
一、产品性质苯酐全称为邻苯二甲酸酐（Phthalic annychide，缩写PA），常温下为一种白色针状结晶（工业苯酐为白色片状晶体）；不溶于冷水，溶于热水、乙醇、乙醚、苯等多数有机溶剂；易燃，在沸点以下易升华，有特殊轻微的刺激性气味；苯酐有毒，能引起支气管炎，眼炎，肺气肿等症状，对皮肤有刺激作用。
物理性质（1）苯酐的物理常数分子式：C8H4O3；C6H4(CO)2O分子量：148.12C A S 号：85-44-9沸点：284.5℃（101KPa）凝固点：131.11℃ (干燥空气)熔点：130.5℃三相点：131.00℃自燃点：584℃密度：相对密度(水=1)：1.53；相对密度(空气=1)：5.10闪点：151.7℃（开杯）蒸汽压：0.13kPa/96.5℃溶解性：不溶于冷水，溶于热水、乙醇、乙醚、苯等多数有机溶剂熔融色度（色度号）≤100热稳定色度（色度号）≤150结晶点≥130.0℃纯度≥99.5%游离酸含量≤0.5%稳定性：稳定二、苯酐的生产工艺概述目前，全球苯酐生产所采用的工艺路线有萘流化床氧化和萘/邻二甲苯固定床氧化，根据市场等因素综合考虑我公司选择萘法生产路线。

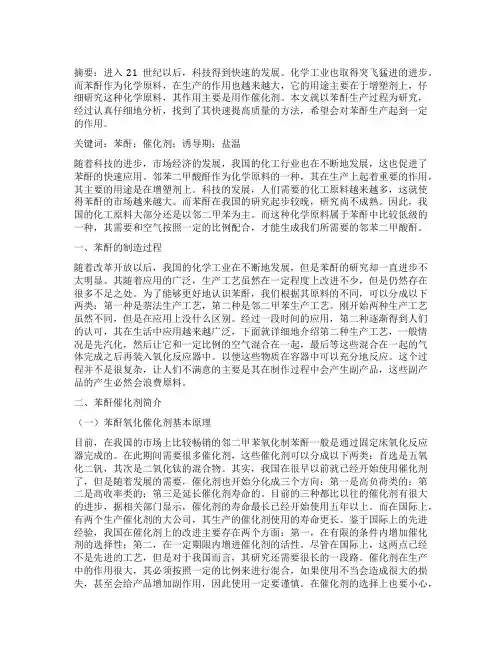

苯酐生产中催化剂的使用探讨
