车库门发展到现在主要分为遥控、感应、电动、手动几种，而车库门遥控器[1]即为远程控制车库门启闭的装置。
一般来讲，车库门遥控器通常采用遥控器中的无线电遥控器，而非红外遥控器，因为与家电常用的红外遥控器相比，无线电遥控器拥有以下的优点，无线电遥控器是用无线电波来传送控制信号的，它的特点是无方向性、可以不“面对面”控制、距离远（可达数十米，甚至数公里）、容易受电磁干扰。
在需要远距离穿透或者无方向性控制领域，比如车库门遥控控制、工业控制等等，使用无线电遥控器较易解决。
下面对无线遥控器做一个简单的介绍：无线遥控器（RF Remote Control）是利用无线电信号对远方的各种机构进行控制的遥控设备。
这些信号被远方的接收设备接收后，可以指令或驱动其它各种相应的机械或者电子设备，去完成各种操作，如闭合电路、移动手柄、开动电机，之后再由这些机械进行需要的操作。
作为一种与红外遥控器相补充的遥控器种类，在车库门、电动门、道闸遥控控制，防盗报警器，工业控制以及无线智能家居领域得到了广泛的应用。
常用的无线电遥控系统一般分发射和接收两个部分。
发射部分一般分为两种类型，即遥控器与发射模块，遥控器和遥控模块是对于使用方式来说的，遥控器可以当一个整机来独立使用，对外引出线有接线桩头；而遥控模块在电路中当一个元件来使用，根据其引脚定义进行应用，使用遥控模块的优势在于可以和应用电路天衣无缝的连接、体积小、价格低、物尽其用，但使用者必须真正懂得电路原理，否则还是用遥控器来的方便。
接收部分一般来说也分为两种类型，即超外差与超再生接收方式，超再生解调电路也称超再生检波电路，它实际上是工作在间歇振荡状态下的再生检波电路。
超外差式解调电路与超外差收音机相同，它是设置一本机振荡电路产生振荡信号，与接收到的载频信号混频后，得到中频（一般为465kHz）信号，经中频放大和检波，解调出数据信号。
由于载频频率是固定的，所以其电路要比收音机简单一些。
车库自动门控制系统plc课程设计说明书
车库自动门控制系统plc课程设计说明书车库自动门控制系统PLC课程设计说明书一、引言随着科技的不断进步，车库自动门控制系统成为现代社会智能化的象征之一。
为了提高车库门的安全性、便利性和智能化水平，本课程设计将使用PLC（可编程逻辑控制器）技术来实现车库自动门的控制。
本说明书将详细介绍课程设计的整体目标、实施方案、硬件设备、软件编程及测试方案等内容，以便于学生能够全面了解和掌握相关知识和技能。
二、课程设计目标1. 了解PLC技术在自动门控制系统中的应用。
2. 掌握PLC编程语言和编程方法。
3. 能够设计和实现车库自动门的开启、关闭、安全保护措施等功能。
4. 能够进行PLC程序的调试和故障排除。
5. 提高团队合作能力和问题解决能力。
三、实施方案1. 硬件设备：- PLC控制器：选用适合车库自动门控制的PLC型号。
- 传感器：如红外传感器、光电传感器等用于检测车辆或人员。
- 执行器：如电机、液压缸等用于实现门的开关。
- 控制面板：用于人机交互和参数设置。
2. 软件编程：- 使用PLC编程软件，如Siemens LOGO!Soft Comfort等。
- 编写PLC控制程序，实现自动门的开关、安全保护、故障诊断等功能。
- 考虑输入、输出信号的采集和处理，编写逻辑控制代码。
3. 测试方案：- 设计测试用例，验证自动门控制系统的功能和可靠性。
- 进行模拟测试和实际场地测试，包括正常工作状态和异常情况下的测试。
- 对PLC控制程序进行调试和优化，确保系统的稳定运行。
四、课程设计内容1. PLC基础知识：- 介绍PLC的基本原理、功能和特点。
- 介绍PLC编程语言和编程方法。
- 学习如何使用PLC编程软件进行程序设计和仿真。
2. 自动门控制系统设计：- 分析车库自动门的功能需求和工作原理。
- 设计自动门控制系统的硬件组成和信号流程。
- 进行传感器和执行器的选型和接线布置。
3. PLC程序设计：- 根据自动门的流程图，设计PLC程序框图。
瑞能车库门设置说明书

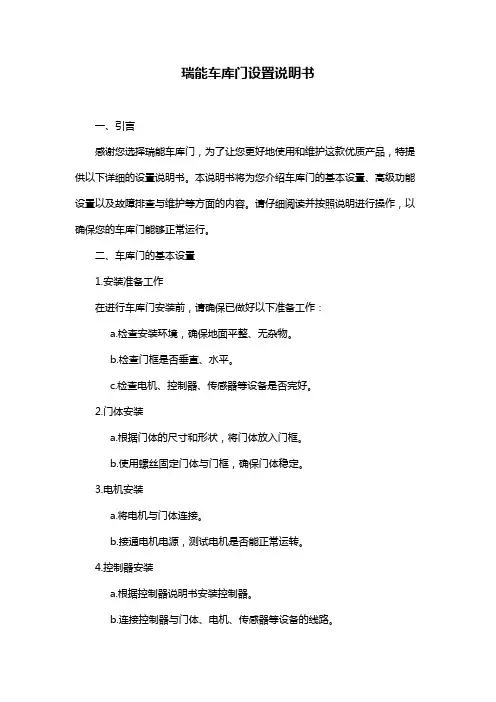

瑞能车库门设置说明书一、引言感谢您选择瑞能车库门，为了让您更好地使用和维护这款优质产品，特提供以下详细的设置说明书。
本说明书将为您介绍车库门的基本设置、高级功能设置以及故障排查与维护等方面的内容。
请仔细阅读并按照说明进行操作，以确保您的车库门能够正常运行。
二、车库门的基本设置1.安装准备工作在进行车库门安装前，请确保已做好以下准备工作：a.检查安装环境，确保地面平整、无杂物。
b.检查门框是否垂直、水平。
c.检查电机、控制器、传感器等设备是否完好。
2.门体安装a.根据门体的尺寸和形状，将门体放入门框。
b.使用螺丝固定门体与门框，确保门体稳定。
3.电机安装a.将电机与门体连接。
b.接通电机电源，测试电机是否能正常运转。
4.控制器安装a.根据控制器说明书安装控制器。
b.连接控制器与门体、电机、传感器等设备的线路。
5.传感器安装a.根据传感器说明书安装传感器。
b.调整传感器的位置，使其能准确检测到门体。
6.电路连接a.检查电路连接是否正确。
b.接通电源，测试各设备是否能正常工作。
三、高级功能设置1.遥控器编程a.根据遥控器说明书进行编程。
b.测试遥控器是否能够正常操控门体。
2.定时器设置a.根据说明书设置定时器，实现自动关闭等功能。
b.测试定时器是否准确工作。
3.安全设置a.设置红外线传感器，确保门体在关闭过程中遇到障碍物能自动停止。
b.设置上限位开关，防止门体过度运行。
四、故障排查与维护1.常见故障及解决方法a.门体不能正常开启或关闭：检查电路、电机、控制器等设备是否正常工作。
b.遥控器失灵：检查电池电量、遥控器线路是否正常。
c.传感器故障：检查传感器线路、调整传感器位置。
2.定期维护与检查a.每月检查一次门体、电机、控制器等设备的连接是否牢固。
b.每季度检查一次轨道、皮带等易磨损部件，及时更换损坏部件。
c.每半年对整个系统进行一次全面检查和维护。
五、操作与保养注意事项1.在操作车库门时，请务必遵守以下注意事项：a.不要在门体运行过程中用手或身体阻挡。
霍斯F-330M车库门调试、遥控器配对、清除说明书
霍斯F-330M车库门调试、遥控器配对、清除说明书-CAL-FENGHAI.-(YICAI)-Company One1霍斯F-330车库门开门机调试说明书一、调试准备1、移动门板，直致离合器锁上，以使开门器在调试过程中可直接牵动门板。
2、接上电源，照明灯亮。
电机发出“嘟”一声，显示窗口出现0字并循环转动。
(注意：当用户进入程序三分钟后不按键，程序会自动退出；另当设置程序错误时，可先将电源关闭，再开启，按以下步骤重新设置。
)二、显示模式S 遥控配码消码键P 功能键与储存“+”“-”调节键1 上行程设置?点按p键不放手（约5秒），“嘟”一声显示屏出现1，按“+”/“-”键设置上行程，设置完毕按p键，储存并显示“2”。
2 下行程设置按“+”/“-”键设置下行程，设置完毕按p键。
储存并显示“3”。
3 运行阻力曲线跟踪点按“+”键，门板自动上升。
上升完毕再按“—”，门板自动下降。
在此过程，电脑自动跟踪运行阻力，编写阻力曲线。
（一般用户此时再按p键不放手，5秒后显示“0”，即可退出设置程序，完成开门器的基本设置）。
按下遥控器开门器可正常运行。
(注：用户必须完成以上调试步骤后退出程序，所有设置才有效)4 阻力设置。
注：出厂时已设置，默认第四级，一般用户无须此设置。
点p键，显示屏出现4再按“+”键，或“-”键。
设置阻力完毕后按p 键，储存并显示“5”。
(注：用户选择反弹力过大或过小会影响车库门运行不稳定)5 遥控上下键切换(备注：此功能可用一个遥控器上的不同按键控制2台开门器)按“+”键，上键控制车库门。
按“-”键，下键控制车库门，点按p键出现6。
6 自动关门功能点按“+”键2次，出现1表示自动关门开启。
按“-”键出现0表示关闭。
自动关门功能开启后，过5分钟开始自动关门。
关门前20秒，蜂鸣器响及指示灯闪烁。
FORESEE F-330M车库门配新遥控器遥控对码：按住S键2秒后放手，显示屏右下角指示灯亮，再按遥控器任意键三下，遥控器对码完成。
车库自动门控制系统plc课程设计说明书

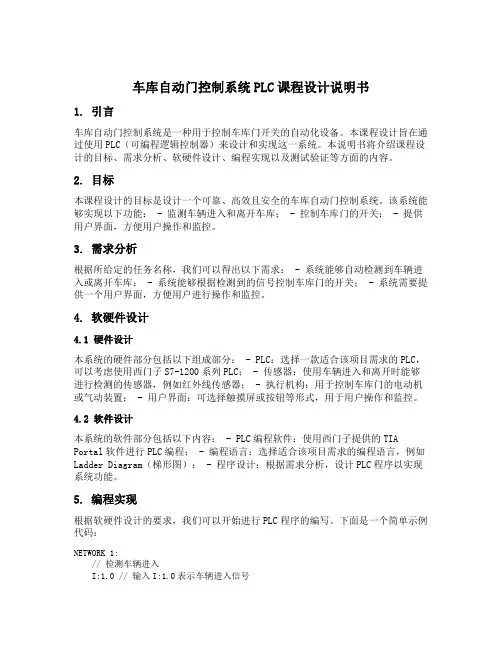

车库自动门控制系统PLC课程设计说明书1. 引言车库自动门控制系统是一种用于控制车库门开关的自动化设备。
本课程设计旨在通过使用PLC（可编程逻辑控制器）来设计和实现这一系统。
本说明书将介绍课程设计的目标、需求分析、软硬件设计、编程实现以及测试验证等方面的内容。
2. 目标本课程设计的目标是设计一个可靠、高效且安全的车库自动门控制系统。
该系统能够实现以下功能： - 监测车辆进入和离开车库； - 控制车库门的开关； - 提供用户界面，方便用户操作和监控。
3. 需求分析根据所给定的任务名称，我们可以得出以下需求： - 系统能够自动检测到车辆进入或离开车库； - 系统能够根据检测到的信号控制车库门的开关； - 系统需要提供一个用户界面，方便用户进行操作和监控。
4. 软硬件设计4.1 硬件设计本系统的硬件部分包括以下组成部分： - PLC：选择一款适合该项目需求的PLC，可以考虑使用西门子S7-1200系列PLC； - 传感器：使用车辆进入和离开时能够进行检测的传感器，例如红外线传感器； - 执行机构：用于控制车库门的电动机或气动装置； - 用户界面：可选择触摸屏或按钮等形式，用于用户操作和监控。
4.2 软件设计本系统的软件部分包括以下内容： - PLC编程软件：使用西门子提供的TIA Portal软件进行PLC编程； - 编程语言：选择适合该项目需求的编程语言，例如Ladder Diagram（梯形图）； - 程序设计：根据需求分析，设计PLC程序以实现系统功能。
5. 编程实现根据软硬件设计的要求，我们可以开始进行PLC程序的编写。
下面是一个简单示例代码：NETWORK 1:// 检测车辆进入I:1.0 // 输入I:1.0表示车辆进入信号|---] // 进行门开启操作NETWORK 2:// 检测车辆离开I:1.1 // 输入I:1.1表示车辆离开信号|---[ // 进行门关闭操作NETWORK 3:// 用户操作I:1.2 // 输入I:1.2表示用户操作信号|---] // 进行门开启操作NETWORK 4:// 监测车库门状态X:1.0 // 输出X:1.0表示车库门开启状态|---[ // 进行门关闭操作6. 测试验证完成编程后，需要进行系统的测试验证以确保其功能正常。
固得车库门说明书
固得车库门说明书篇一：车库门使用说明书东平车库门控制板使用说明书五、注意事项1、为了不影响接收性能，请将接收天线拉直悬空。
2、变压器的输出电压和功率应与电机相匹配；3、该控制板应放在通风干燥的地方。
技术支持：东平车库门配件总汇．为了确保您的人身和财产安全，减少不必要的事故发生，保证本产品的正常使用，安装前请您务必详细阅读说明书，并严格按照要求认真进行安装、设置和操作。
保存好说明书，以备日后使用。
一、功能简介（CPU）进行控制，复位速度快、抗干扰能力强、性能更加稳定可靠；遥控接收更加稳定灵敏，而且距离远。
该控制器的主要功能如下：1、电子限位功能：使用霍尔元件采集电机运转长度和限位，安装方便，使用可靠；2、手动功能：单键循环控制；3、遥控功能：左键为控制键，单键循环控制，右键为解锁键；4、自动加锁功能：自动加锁功能开启后，门体运行到下限位以后2秒钟自动加锁；5、遇阻检测功能：开门遇阻停止，关门遇阻反弹约20厘米以后停止，关门软结束时遇阻停止；6、光电开关功能：光电开关功能开启以后，开门不起作用，关门时断开“GK”与“GND”，电机反弹向开门方向运行到上限位后停止；7、自动关门功能：该功能开启时，门体开门到上限位5分钟后自动关门到下限位；8、礼貌灯功能：电机每次停止后，礼貌灯延时2分50秒后熄灭。
9、报警功能：电机运行到下限位以后，断开“A_SM”，接在“ALARM”上的报警喇叭响；10、后备电源功能：具有电瓶接口，可以接电瓶作为后备电源二、功能设置1、接通电源接通电源，礼貌灯亮，三个红色指示灯闪烁后熄灭，同时礼貌灯熄灭。
2、遥控器学习和清除2.1 按住“对码键”不放1秒以上，“对码灯”直亮，进入遥控器学习状态，连续按遥控器上的左键两下，“对码灯”闪烁，闪烁结束后，遥控器学习成功，左键为控制键，单键循环控制，右键为解锁键；2.2 若学习多只遥控器，请按以上2.1步骤逐个配置，最多可学习30只遥控器；2.3 遥控器清除：按住“对码键”不放6秒钟以上，“对码灯”熄灭以后，所存储的遥控器被全部清除3、门体的上、下限位学习 3.1 按住“设置键”不放2 ，进入上限位学习状态；3.2 按住“增加键”不放，“运行灯”闪烁，同时门体向开门方向运行（此时，门体必须向开(本文来自：小草范文网:固得车库门说明书)门方向运行，如果向关门方向运行，请调换电机线），达到上限位以后松开“增加键”（此时可通过“增加键”和“减小键”进行微调），按住“设置键”不放，确认当前的位置为上限位，“运行灯”闪烁后熄灭，“状态灯”直亮，松开“设置键”，进入下限位学习状态；3.3 按住“减小键”不放，“状态灯”闪烁，同时门体向关门方向运行，到达下限位后松开“减小键”（此时可通过“增加键”和“减小键”进行微调），按“设置键”不放，确认当前位置为下限位，“状态灯”闪烁后熄灭，松开“设置键”，下限位学习结束。
DKS车库门控制设备产品列表说明书
9024/ For gates up to 40 ft (12.2m) / 1000 lbs (453kg)
THE QUIETEST OPERATOR IN BOTH AC AND 24 VOLT DC BATTERY BACK-UP & SOLAR
PULLY
CLUTCH PLATE
CLUTCH PAD
protection devices.
DC/Solar 9024
Operator is 24 Volt DC and includes built-in battery backup 115/230 VAC (switch selectable) or 24 VDC Solar Power 1/2 HP Quadra Drive Heavy-duty DC motor. Heavy-duty 30:1 ratio gearbox. Solar power ready, with 0.0 Amp SBPD Circuit.
9000
• Adjustable direct driven limits for precise gate control
• Easy to use manual T-handle release • Polypropylene cover for durability • Steel frame for strength and quiet operation • 1/2 and 1 horsepower models • Full feature circuit board • Primary and secondary units for bi-parting
车库门控制器说明书
车库门控制器说明书
遥控器（发射器）对码说明
遥控器控制车库门（卷帘门），必须先对码才可以。
具体步骤：
一、在通电状态下：用接收盒上的天线捅一下接收盒的设置键（接收盒左边的圆孔里，旁有program字母），绿灯闪烁
二、按一下接收盒右侧中间的圆形按键，绿灯长亮
三、按遥控器上的上行键，看见绿灯熄灭，对码成功。
试试遥控器（发射器）上、下键，暂停键，自锁键是否管用。
删除遥控器（发射器）说明
如果你不想用这个发射器制车库门（卷帘门），为了安全起见，你必须把这个发射器删除。
具体步骤：
一、在通电状态下：用接收盒上的天线捅一下接收盒的设置键（接收盒左边的圆孔里，旁有program字母），设置指示灯（绿灯）闪烁
二、按一下接收盒右侧的停止键，设置指示灯（绿灯）长亮
三、按遥控器上的下行键，看见设置指示灯（绿灯）熄灭，删除此遥控器成功。
试试遥控器上、下键，停止键，自锁键是否还管用。
删除所有遥控器（发射器）（接收器清零）如果你家丢了发射器，必须进行此项操作，否则有人捡到了你家的发射器，能打开你家的门。
为了安全起见，必须把接收器清零，这样任何发射器都打开不了你家的门了。
具体步骤：
在通电状态下：同时按住接收器的停止键与下行键6秒以上，刚开始设置指示灯（绿灯）长亮，6秒后闪烁并熄灭。
接收器清零，任何发射器都打不开你的门了。
