电线电缆分类

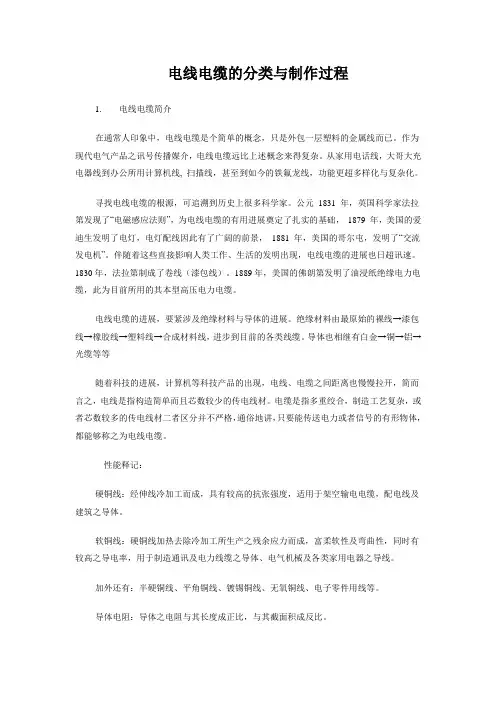

电线电缆的分类与制作过程
电线电缆的分类与制作过程1. 电线电缆简介在通常人印象中，电线电缆是个简单的概念，只是外包一层塑料的金属线而已。
作为现代电气产品之讯号传播媒介，电线电缆远比上述概念来得复杂。
从家用电话线，大哥大充电器线到办公所用计算机线, 扫描线，甚至到如今的铁氟龙线，功能更超多样化与复杂化。
寻找电线电缆的根源，可追溯到历史上很多科学家。
公元1831 年，英国科学家法拉第发现了“电磁感应法则”，为电线电缆的有用进展奠定了扎实的基础，1879 年，美国的爱迪生发明了电灯，电灯配线因此有了广阔的前景，1881 年，美国的哥尔屯，发明了“交流发电机”。
伴随着这些直接影响人类工作、生活的发明出现，电线电缆的进展也日超讯速。
1830年，法拉第制成了卷线（漆包线）。
1889年，美国的佛朗第发明了油浸纸绝缘电力电缆，此为目前所用的其本型高压电力电缆。
电线电缆的进展，要紧涉及绝缘材料与导体的进展。
绝缘材料由最原始的裸线→漆包线→橡胶线→塑料线→合成材料线，进步到目前的各类线缆。
导体也相继有白金→铜→铝→光缆等等随着科技的进展，计算机等科技产品的出现，电线、电缆之间距离也慢慢拉开，简而言之，电线是指构造简单而且芯数较少的传电线材。
电缆是指多重绞合，制造工艺复杂，或者芯数较多的传电线材二者区分并不严格，通俗地讲，只要能传送电力或者信号的有形物体，都能够称之为电线电缆。
性能释记：硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电电缆，配电线及建筑之导体。
软铜线：硬铜线加热去除冷加工所生产之残余应力而成，富柔软性及弯曲性，同时有较高之导电率，用于制造通讯及电力线缆之导体、电气机械及各类家用电器之导线。
加外还有：半硬铜线、平角铜线、镀锡铜线、无氧铜线、电子零件用线等。
导体电阻：导体之电阻与其长度成正比，与其截面积成反比。
公式：R=P×L/S （此公式适用于26℃）式中：P…为导体之电阻系数，L…为长度，S…为截面积。
电线电缆分类
电线电缆分类一、电线电缆的分类电线电缆产品的种类有成千上万，应用在各行各业中。
它们总的用途有两种，一种是传输电流，一种是传输信号。
传输电流类的电缆最主要控制的技术性能指标是导体电阻、耐压性能；传输信号类的电缆主要控制的技术性能指标是传输性能——特性阻抗、衰减及串音等。
当然传输信号主要也靠电流（电磁波）作载体，现在随着科技发展可以用光波作载体来传输。
电缆总体来说可以分为六大类：1、电气装备用电缆用做电气装备的连接线，有内部接线或外部接线。
2、电力电缆又称力缆，用于传输电能：常做地下敷设（城市电力传输）。
3、架空线（裸电线）又称裸电线，用于专输入电能；常做架空敷设，成本低。
4、通讯电缆用于传输入电信号；常敷设于地下或架空。
5、漆包线（绕组线）又称绕组线，用于电机绕组，将电能转化为机械能。
6、光织光缆用于传输光信号，因具有低衰减性能，常用作长途通讯的主干线。
二、电线电缆规格型号代表的含义1、型号、名称RV－铜芯氯乙烯绝缘连接电缆（电线）AVR—镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB—铜芯聚氯乙烯平型连接电线RVS—铜芯聚氯乙烯绞型连接电线RVV—铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV—镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV—105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF—205AFS—250AFP—250镀银聚氯乙氟塑料绝缘耐高温一60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*(1*标称截面)，0.6/1KV，如：4*(1*185)+1*950.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面，0.6/ 1KV，如：4**185+1*950.6/1KV注：B（B）――第一个字母表示布线，第二个字母表示玻璃丝编制。
电线电缆分类详细介绍
电线电缆分类详细介绍电线电缆分类详细介绍电线电缆分类详细介绍电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆命名电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
案例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(太长了！)“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。
型号电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
电线电缆的分类..
电线电缆分类(1)电线电缆的分类电线电缆的种类很多，综合产品的性能、结构和使用特点，可将所有电线电缆产品分为五大类。
1)裸电线：按产品的形状、结构和用途不同，分为圆线、架空用绞线、软接线、型线和型材等四个系列。
2)电磁线：按绝缘层所用材料、结构、耐热等级和用途，可以分为漆包线、纤维绕包电磁线、薄膜绕包电磁线和无机绝缘电磁线四大类。
3)电力电缆：按绝缘类型及结构可分为油浸纸绝缘电力电缆、塑料绝缘电力电缆和橡皮绝缘电力电缆等。
4)电气装备用电线电缆：按产品使用特性可分为通用电线电缆、电工设备和仪器仪表用电线电缆、交通工具用电线电缆、地质勘探和采掘工业用电线电缆、信号控制电缆、直流高压电缆。
5)通信电线电缆：包括用于市内或局部地区通信网络的市内电话电缆、用于长距离城市之间通信的长途通信电缆(长途对称通信电缆、同轴通信电缆)、局用电缆和各种通信电线。
(2)电线电缆的用途电线电缆的主要用途是电力传输、电气通信和绕制电气装备用的线圈或绕组。
1G415052 绝缘子的分类及主要用途(1)绝缘子的分类绝缘子按使用电压可分为高压绝缘子和低压绝缘子。
绝缘子按制造材料可分为瓷绝缘子、玻璃绝缘子和有机材料(环氧树脂浇注的)绝缘子。
绝缘子按其装置场所可分为户内绝缘子和户外绝缘子。
绝缘子按其结构和用途可划分为11 个小类、48 个系列。
(2)绝缘子的主要用途1)高压线路类绝缘子①高压线路刚性绝缘子：包括针式瓷绝缘子、瓷横担绝缘子和蝶式瓷绝缘子等。
高压线路瓷横担绝缘子按结构形式可分为全瓷式、胶装式、单臂式和V 形四种；按安装形式可分为直立式和水平式两种；按50％全波冲击闪络电压可分185kV、2lOkV、280kV、380kV、450kV、6lOkV 等级别。
用于高压架空输配电线路，可代替针式和悬式绝缘子，并省去高杆瓷担。
高压线路蝶式瓷绝缘子按额定电压分6kV、lOkV 两级。
用于架空输配电线路终端，耐张及转角杆上作为绝缘和固定导线之用。
所有电线电缆分类及全称
塑料电线电缆1.聚氯乙烯绝缘电线(JB8734-98)BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线BVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电线BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形电线BLVVB铝芯聚氯乙烯绝缘聚氯乙烯护套平形电线BV-105铜芯耐热105度聚氯乙烯绝缘电线2. 300/500V 橡皮绝缘固定敷设电线(JB 1601-93)BXF铜芯橡皮绝缘或丁或其它相当的合成胶混合物护套电线BLXF铝芯橡皮绝缘或丁或其它相当的合成胶混合物护套电线BX铜芯橡皮绝缘棉纱或其它相当纤维编织电线BLX铝芯橡皮绝缘棉纱或其它相当纤维编织电线BXR铜芯橡皮绝缘棉纱或其它相当纤维编织软电线3.聚氯乙烯绝缘软电线(GB5023.3-97)RV铜芯聚氯乙烯绝缘连接软电线RVB铜芯聚氯乙烯绝缘平行连接软电线RVS铜芯聚氯乙烯绝缘绞形连接软电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电线RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电线RV-105铜芯耐热105度聚氯乙烯绝缘连接软电线4.聚氯乙烯绝缘屏蔽电线(JB8734-98)AVP铜芯聚氯乙烯绝缘屏蔽电线AVP-105铜芯耐热105度聚氯乙烯绝缘屏蔽电线RVP铜芯聚氯乙烯绝缘屏蔽软电线RVP-105铜芯耐热105度聚氯乙烯绝缘屏蔽软电线RVVP铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电线通用橡套RVVP1铜芯聚氯乙烯绝缘缠绕屏蔽聚氯乙烯护套软电线电缆1.通用橡套软电缆YQ,YQW轻型橡套软电缆YZ,YZW中型橡套软电缆YC,YCW重型橡套软电缆2.电 焊 机 电缆YH 天然胶护套电焊机电缆YHF 氯丁或其它相当的合成胶弹性体护套电焊机电缆3.JEFR型橡皮绝缘丁 - 腈护套引JEFR 橡皮绝缘丁腈护套引接线4.JBQ型橡皮绝缘丁腈护套引接线JBQ橡皮绝缘丁腈护套引接线1.野外用橡皮绝缘电缆(JB1543-WYH 2.野外用橡皮绝缘电力电缆(企业3.野外用橡皮绝缘屏蔽电缆(企业4.野外用屏蔽电缆(企业标准)WYHP 5.野外用移动式橡皮电缆(企业标WYHWYJHO1.额定电压1.9/3.3KV 及以MC-0.38/0.66采煤机橡套软电缆MCP-0.38/0.66采煤机屏蔽橡套软电缆MCP-0.66/1.14采煤机屏蔽橡套软电缆MCP-1.9/3.3采煤机屏蔽橡套软电缆2.额定电压1.9/3.3kV 采煤机金属屏蔽橡皮软电缆(MT818-1999)MCPT-1.9/3.3采煤机金属屏蔽橡套软电缆MCPTJ1.9/3.3采煤机金属屏蔽监视型橡套软电缆3.额定电压0.66/1.14KV 及以下移动用橡皮软电缆MY-0.38/0.66矿用移动橡套软电缆MYP-0.38/0.66矿用移动屏蔽橡套软电缆MYP-0.66/1.14矿用移动屏蔽橡套软电缆野外橡套电缆煤矿用阻燃橡套电缆4.额定电压3.6/6kV 金属屏蔽监视型软电缆与额定电压6/10kV 金属屏蔽监视型软电缆MYPTJ-3.6/6KV矿用移动金属屏蔽橡套软电缆MYPTJ-6/10KV矿用移动金属屏蔽橡套软电缆5.额定电压6/10kV 及以下煤矿用移动橡套软电缆MYP-3.6/6煤矿用移动屏蔽橡套软电缆MYP-6/10煤矿用移动屏蔽橡套软电缆6.额定电压6/10kV 及以下煤矿用移动橡套软电缆MZ-0.3/0.5矿用电钻电缆MZP-0.3/0.5矿用屏蔽电钻电缆7.额定电压0.3/0.5kV 煤矿用移动轻型软电缆(MT818-1999)MYQ-0.3/0.5煤矿用移动轻型橡套软电缆MYQE-0.3/0.5煤矿用移动轻型弹性体软电缆8.采煤机用低污染高阻燃橡套软电缆0.66/1.14MCPQ0.66/1.15MCDGP9.额定电压0.6/1kV 煤矿用氯化聚乙烯绝缘电力电缆(MT818-1999)MVV煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆MVV22煤矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆10. 额定电压0.6/1kV 煤矿用交联聚乙烯绝缘电力电缆(MT818-1999)MYJV煤矿用胶联聚氯乙烯绝缘聚氯乙烯护套电力电缆MYJV22煤矿用胶联聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆11.矿用、通讯电缆与矿用信号电缆HUVV矿用聚氯乙烯绝缘聚氯乙烯护套通讯电缆HUVV32矿用聚氯乙烯绝缘镀锌钢丝铠装聚氯乙烯护套通讯井筒电缆HUYV矿用聚氯乙烯绝缘阻燃聚氯乙烯护套、电话电缆HUYYV矿用聚氯乙烯绝缘聚氯乙烯内护套阻燃聚氯乙烯护套通讯电缆HUYAV矿用聚氯乙烯绝缘聚铝塑复合带屏蔽阻燃聚氯乙烯护套通讯电缆船用电缆1.船用电缆CXF天然丁苯绝缘氯丁护套船用电力电缆CXF80天然丁苯绝缘氯丁内护套裸铜丝编织铠装船用电力电缆CXF90天然丁苯绝缘氯丁内套裸钢丝编织铠装船用电力电缆CXF92天然丁苯绝缘氯丁内套裸钢丝编织装聚氯乙烯外套船用电力电缆CXV天然丁苯绝缘氯丁护套船用电力电缆CXV80天然丁苯绝缘氯丁内护套裸铜丝编织铠装船用电力电缆CXV90天然丁苯绝缘氯丁内套裸钢丝编织铠装船用电力电缆CXV92天然丁苯绝缘氯丁内套裸钢丝编织装聚氯乙烯外套船用电力电缆CXF2天然丁苯绝缘氯丁护套船用电力软电缆CEF/DA乙丙绝缘氯丁护套船用电力电缆，DA型CEF80/DA乙丙绝缘氯丁内护套裸铜丝编织铠装船用电力电缆，DA型CEF90/DA乙丙绝缘氯丁内护套裸钢丝编织铠装船用电力电缆，DA型CEF82/DA 乙丙绝缘氯丁内套裸铜丝编织铠装聚氯乙烯外套船用电力电缆，DA 型CEF92/DA 乙丙绝缘氯丁内套裸钢丝编织铠装聚氯乙烯外套船用电力电缆，DA 型CEFR/DA乙丙绝缘氯丁护套船用软电力电缆，DA型CEV/DA乙丙绝缘氯乙烯护套船用电力电缆，DA型CEV80/DA 乙丙绝缘氯乙烯内套裸铜丝编织铠装聚氯乙烯外套船用电力电缆，DA型CEV90/DA 乙丙绝缘氯乙烯内套裸钢丝编织铠装聚氯乙烯外套船用电力电缆，DA型CEV82/DA 乙丙绝缘氯乙烯内套铜丝编织铠装聚氯乙烯外套船用电力电缆，DA 型CEV92/DA 乙丙绝缘氯乙烯内套钢丝编织铠装聚氯乙烯外套船用电力电缆，DA 型CVV/DA聚氯乙烯绝缘聚氯乙烯护套船用电力电缆，DA型CVV80/DA聚氯乙烯绝缘聚氯乙烯内套裸铜丝编织铠装船用电力电缆，DA型CVV90/DA聚氯乙烯绝缘聚氯乙烯内套裸钢丝编织铠装船用电力电缆，DA型CVV92/DA 聚氯乙烯绝缘聚氯乙烯内套钢丝编织铠装聚氯乙烯外套船用电力电缆，DA型1.交联聚乙烯绝缘电力电缆YJV铜芯交联聚氯乙烯绝缘聚氯乙烯护套电力电缆YJLV铝芯交联聚氯乙烯绝缘聚氯乙烯护套电力电缆电力电缆YJV22铜芯交联聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJLV22铝芯交联聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV32铜芯交联聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJLV32铝芯交联聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV42铜芯交联聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆YJLV42铝芯交联聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆2. 聚氯乙烯绝缘护套电力电缆VV铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VV22铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV22铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV32铜芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆VLV32铝芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆VV42铜芯聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆VLV42铝芯聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆ZR-VV铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆ZR-VLV铝芯聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆ZR-VV22铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆ZR-VLV22铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆ZR-VV32铜芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆ZR-VLV32铝芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆ZR-VV42铜芯聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆ZR-VLV42铝芯聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆3.聚氯乙烯绝缘护套耐火电力电缆NH-VV聚氯乙烯绝缘和护套耐火电力电缆NH-VV22聚氯乙烯绝缘和护套钢带铠装耐火电力电缆控制电缆1.聚氯乙烯绝缘护套控制电缆KVV铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆KVVP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆KVVP2铜芯聚氯乙烯绝缘聚氯乙烯护套钢带屏蔽控制电缆KVV22铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆KVVR铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆ZR-KVVRP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽阻燃控制软电缆ZR-KVV铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制电缆ZR-KVVP2铜芯聚氯乙烯绝缘聚氯乙烯护套钢带屏蔽阻燃控制电缆ZR-KVV2铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装阻燃控制电缆ZR-KVVR铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃控制软电缆特种电缆1.硅橡胶电力电缆2. 硅橡特种胶控制电缆3.额定电压450/750V及以聚氯乙烯绝缘软电缆(电线)227IEC02（RV）铜芯聚氯乙烯绝缘连接软电缆（电线）227IEC42（RVB）铜芯聚氯乙烯绝缘平型连接软电缆RVS铜芯聚氯乙烯绝缘绞型连接软电缆227IEC52（RVV）铜芯聚氯乙烯绝缘聚氯乙烯护套圆型连接软电缆227IEC53（RVV）RVVP（RVVP1）铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽软电缆227IEC08（RV-90）铜芯耐热90度聚氯乙烯绝缘连接软电缆3.实心聚氯乙烯绝缘射频线电缆(企业标准)SYV实芯聚氯乙烯绝缘聚氯乙烯护套同轴射频电缆4.电子计算机(包括DCS系统)用对绞屏蔽控制电缆5.补偿电线SC配用S分度号热电偶补偿型补偿导线RC配用R分度号热电偶补偿型补偿导线NC配用N分度号热电偶补偿型补偿导线NX配用N分度号热电偶补偿型补偿导线KCA/KCB配用K分度号热电偶补偿型补偿导线KX配用K分度号热电偶补偿型补偿导线EX配用E分度号热电偶补偿型补偿导线JX配用J分度号热电偶补偿型补偿导线TX配用T分度号热电偶补偿型补偿导线6.耐高温防火电缆NHFF铜芯防火绝缘保护层耐高温防火电缆NHFF22铜芯防火绝缘保护钢带铠装耐高温防火电缆NHFF32铜芯防火绝缘保护层细钢丝铠装耐高温防火电缆NHFP1F铜芯防火绝缘保护层耐高温镀锡铜丝编织屏蔽防火电缆NHFP1F22铜芯防火绝缘保护层钢带铠装耐高温镀锡铜丝编织屏蔽防火电缆NHFP1F32铜芯防火绝缘保护层细钢丝铠装耐高温镀锡铜丝编织屏蔽防火电缆7.氟塑料绝缘电力电缆FF-20F46绝缘和护套电力电缆FF22-200F46绝缘、钢带铠装、F46护套电力电缆FV105F46绝缘、105度聚氯乙烯护套电力电缆FV22-105F46绝缘、钢带铠装105度聚氯乙烯护套电力电缆8.钢芯铝绞线LJ铝绞线LGJ钢芯铝绞线9.架空电缆JKV/JKLV聚氯乙烯绝缘架空电缆JKY/JKLY聚乙烯绝缘架空电缆JKYJ/JKLYJ交联聚乙烯绝缘架空电缆JKTRYJ软铜芯交联聚乙烯绝缘架空电缆JKLYJ/Q交联聚乙烯绝缘轻型架空电缆JKLGYJ铜芯铝绞线交联聚氯乙烯绝缘架空电缆JKLGYJ/Q铜芯铝绞线交联聚氯乙烯绝缘轻型架空电缆10.电梯电缆YT橡皮护套电梯电缆YTF氯丁或其它相当的合成胶弹性体护套电梯电缆用于轻型移动电器设备和工具用于各种移动电器设备和工具用于各种移动电器设备，能承受较大的机械外力作用。

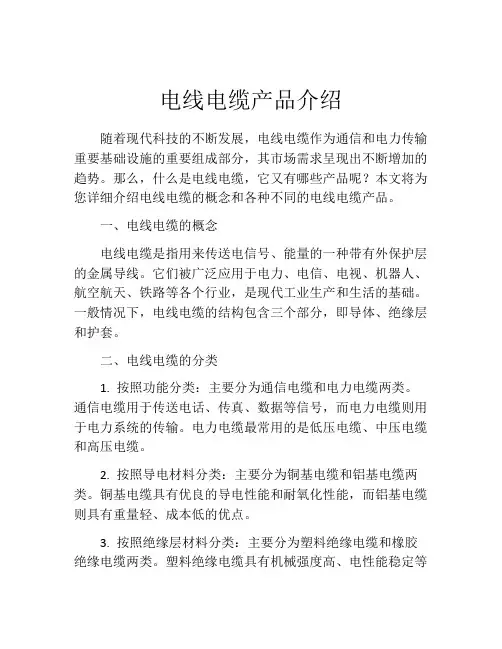

电线电缆产品介绍
电线电缆产品介绍随着现代科技的不断发展，电线电缆作为通信和电力传输重要基础设施的重要组成部分，其市场需求呈现出不断增加的趋势。
那么，什么是电线电缆，它又有哪些产品呢？本文将为您详细介绍电线电缆的概念和各种不同的电线电缆产品。
一、电线电缆的概念电线电缆是指用来传送电信号、能量的一种带有外保护层的金属导线。
它们被广泛应用于电力、电信、电视、机器人、航空航天、铁路等各个行业，是现代工业生产和生活的基础。
一般情况下，电线电缆的结构包含三个部分，即导体、绝缘层和护套。
二、电线电缆的分类1. 按照功能分类：主要分为通信电缆和电力电缆两类。
通信电缆用于传送电话、传真、数据等信号，而电力电缆则用于电力系统的传输。
电力电缆最常用的是低压电缆、中压电缆和高压电缆。
2. 按照导电材料分类：主要分为铜基电缆和铝基电缆两类。
铜基电缆具有优良的导电性能和耐氧化性能，而铝基电缆则具有重量轻、成本低的优点。
3. 按照绝缘层材料分类：主要分为塑料绝缘电缆和橡胶绝缘电缆两类。
塑料绝缘电缆具有机械强度高、电性能稳定等优点，适合于低温环境下使用；橡胶绝缘电缆则具有相对耐用的特性，适合于高温环境下使用。
4. 按照护套材料分类：主要分为塑料护套电缆和金属护套电缆两类。
塑料护套电缆具有耐腐蚀性、阻燃性强等优点，而金属护套电缆具有抗干扰、耐高温的特性。
三、电线电缆的产品介绍1. 交联聚乙烯绝缘交联聚氯乙烯护套电缆此类电缆是一种典型的低压电缆，主要用于市政工程、建筑、地下铁路等领域。
由于采用了交联聚乙烯绝缘和交联聚氯乙烯护套，使得该电缆具有耐高温、耐腐蚀、耐弯曲等性能，可以适用于复杂的环境应用。
2. 带屏蔽电缆带屏蔽电缆主要用于信号传输领域，如电缆电视、计算机、通信等等。
它的特点是一个或多个导体被屏蔽套住，可以防止电磁干扰等问题。
同时，导体之间的屏蔽也可以避免不必要的信号干扰。
3. 低烟无卤阻燃电缆此类电缆主要应用于大型公共建筑、地铁、机场等公共场所，具有防火防爆等特性。
电缆类型分类
电缆类型分类电缆是一种用于传输电力或信号的装置，广泛应用于各个领域。
根据不同的特点和用途，电缆可以分为多种类型。
本文将从电缆的材料、用途和特点等方面进行分类介绍。
一、铜电缆：铜电缆是一种常见的电缆类型，主要由铜导体和绝缘材料组成。
铜导体具有良好的导电性能和耐腐蚀性，适用于输送高负荷电流和长距离传输。
铜电缆广泛应用于电力系统、建筑物、交通工具等领域。
二、铝电缆：铝电缆是另一种常见的电缆类型，主要由铝导体和绝缘材料组成。
与铜电缆相比，铝电缆的导电性能稍差，但具有较低的成本和重量。
铝电缆适用于中小型电力系统、低压电气设备等场合。
三、光纤电缆：光纤电缆是一种传输光信号的电缆，由光纤芯、包层和护套组成。
光纤电缆具有高带宽、抗干扰能力强等优点，适用于长距离、高速传输和抗干扰要求较高的场合，如通信网络、计算机网络等。
四、同轴电缆：同轴电缆是一种由内导体、绝缘层、外导体和护套组成的电缆。
同轴电缆具有良好的屏蔽性能和抗干扰能力，适用于高频信号传输，如电视信号、视频监控等。
五、电力电缆：电力电缆是用于输送电力的电缆，主要由导体、绝缘层、护套等部分组成。
电力电缆根据电压等级和用途可以分为不同类型，如低压电缆、中压电缆和高压电缆等。
电力电缆广泛应用于电力系统、工矿企业等领域。
六、控制电缆：控制电缆用于传输控制信号，主要由多股绞合导体、绝缘层、护套等部分组成。
控制电缆具有良好的抗干扰能力和耐磨损性能，适用于自动化设备、机械设备等领域。
七、仪表电缆：仪表电缆是用于传输仪表信号的电缆，主要由绞合导体、绝缘层、屏蔽层等部分组成。
仪表电缆具有高精度、低噪声等特点，适用于测量和控制系统。
八、通信电缆：通信电缆用于传输信号和数据，主要由多股绞合导体、绝缘层、护套等部分组成。
通信电缆根据传输介质的不同可以分为铜缆和光缆两种类型，适用于电话网络、局域网等领域。
以上是常见的几种电缆类型，每种类型的电缆都有其独特的特点和应用场合。
在选择电缆时，需要根据具体需求考虑其导电性能、耐磨损性能、抗干扰能力等因素，并确保符合相应的标准和规范要求。
电线电缆种类及选型
RVB 铜芯聚氯乙烯绝缘平型连接线软线
BVS 铜芯聚氯乙烯绝缘绞型软线
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线
BYR 聚乙烯绝缘软电线
BYVR 聚乙烯绝缘聚氯乙烯护套软线
RY 聚乙烯绝缘软线
电线电缆的基本结构：
1.导体 传导电流的物体,电线电缆的规格都以导体的截面表示
2.绝缘 外层绝缘材料按其耐受电压程度
二、工作电流及计算
电(线)缆工作电流计算公式：
单相
I=P÷(U×cosΦ)
P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)
穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）
铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）
裸线加一半（在原已算好的安全电流数基础上再加一半）
三、常用电(线)缆类型
线缆规格型号含义：
电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。
三相
I=P÷(U×1.732×cosΦ)
P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)
一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。
在单相220V线路中，每1KW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每1KW功率的电流在2A左右。
S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
密度
种类
简称
0.903-0.910 低密度聚乙烯
LDPE
0.913-0.94 中密度聚乙烯
MDPE
0.941-0.970 高密度聚乙烯
HDPE
第六章 电线电缆材料－－聚乙烯塑料(PE)(续)
聚乙烯的电绝缘性能 PE分子,由于其分子结构是对称,不含有极性基团,因此具有非常优良 电绝缘性能,如下表所示.
第八章 电线电缆材料－－聚乙烯塑料(PE)(续)
发泡PE种类 ❖ 发泡PE按照押出方式分为化学发泡与物理发泡两种 ❖ 化学发泡法是把含有发泡剂(一般用AN型发泡剂)的聚乙烯混合物,
通过押出机时发泡剂受热分解,押出后分解的气体迅速在绝缘层中 膨胀,从而变成许多微孔状札记即发泡PE.此发泡是制造发泡PE绝 缘层的最常用方法. ❖ 物理发泡是绝缘材料中混入成核剂,气体(一般为氮气)注入押出机 与材料混合,形成发泡绝缘.最高发泡度可达到80%.
强度好且特别柔软,主要用于耳机线整体重量,保证强度,柔 软或做为电机绕组线.
第五章 电线电缆材料－－聚乙烯塑料(PE)
聚乙烯塑料是所有塑料中产量最大,用途最广的一种塑料,在电线电缆中 有非常广泛的应用.例如除了制造某些特种细线和软线外,还在塑力缆的 高压缆上(电压等级35-400KV)和海底电缆以及各种类型通信电缆上 使用,目前已有90%以上的通信电缆采用聚乙烯作绝缘.
第四章 电线电缆材料—导体(续)
6.镀银铜线 相对于镀锡铜线,主要增加导体的导电性(导电性亦优于裸
铜线),耐氧化性(耐热性)好.加工方式与镀锡铜线相同,分为 单根(或实心)镀锡和绞合.绞合目的是保持导体的柔软. 7.铜包钢 铜材包在钢芯上制成,既有铜的高导电性,又有钢的高机械 强度,铜包钢可用于电力传输与电话线路的架空线;用于微 波线路与铜线具有同样的效果,在山区寒冷地带及农村用作 架空电话线时,能承受冰冻负荷和大风冲击,架设跨距比铜线 大一倍.另有镀银铜包钢导体,主要是提高导体的导电性能, 耐腐蚀性及耐氧化性(耐热性) 聚氨脂漆包线
2.30-2.35 2.30-2.35 2.30-2.35 0.0005 0.0005 0.0005 18-40 18-40
第七章电线电缆材料－－聚乙烯塑料(PE)(续)
聚乙烯电绝缘性能有如下几个特点: a)介电常数和介质损耗角正切值很小,并且在很宽的频率范围内几乎不变, 因此是很理想的高频绝缘材料. 下b)的体大积小电电阻缆系,数如Ρ潜v和水击电穿缆场,海强底E电b在缆浸等水均7可天采后用仍P然E作变为化绝不缘大材,因料此和许护多套水 材料.
3.镀锡铜线
用热镀或电镀方式将金属锡镀于铜导体表面,以防止铜腐蚀/变色, 及使导体更易于焊接,分为单根/实心镀锡铜线和绞合.绞合目的保 持导体柔软性
4.裸铜绞镀铜线
主要用于电子线上,一方面便于焊锡,另一方面由于导体较硬,不易 弯曲,便于插到印刷电路板上
5.镀绞镀铜线
主要用于电子线上,性能同裸铜绞镀铜线,锡层附著性优于裸绞镀 铜线
聚乙烯性能特点
聚乙烯具有优良的电绝缘性(介电常数及介质损耗正切都很小),良好的 化学稳定性,很低的透气性和较小的吸水性,比重小,无毒性,并有良好的 塑性,易于加工成型.
聚乙烯的种类
聚乙烯是由单体聚乙烯聚合而成的高聚物,按其生产方式可分为高压法 聚乙烯/低压法和中压法聚乙烯,聚乙烯按其合成密度大小,可分为三类, 如下表所示聚乙烯
电气性能 高密度聚乙烯 低密度聚乙烯
Ρv,Ω.m(浸水7天
后)
1015
1015
Ε,60HZ 103HZ 106HZ
Tgσ, 60HZ 103HZ 106HZ E,Mv/m(浸水7天后)
2.30-2.35 2.30-2.35 2.30-2.35 0.002 0.002 0.00导体
1.银 金属导电性及导热性最高,具有良好的耐腐蚀性及耐氧化
性,有良好的塑性,易于焊接;主要用于镀层和包复层;主要用于耐 高温线及用作高频通讯电缆导体
2.铜 导电性仅次于银,导热性仅次于金,银;抗腐蚀性好,无磁性, 塑性好,易于焊接,用途广泛.铜合金主要为提高铜的耐磨性,耐腐蚀 性及机械物理性能
第一章 电线的常规设计依据
-电线装配加工时的要求 电线在装配时,经常会有一些特殊要求:附着力要求;对电线成品线径公
差要求;加工时浸锡或焊锡用,则需采用镀锡导体的电线;如有注塑工艺 要求,电线外护套要求结实圆整一些(不可用挤管式) -电线性能方面的要求 要求电线承受的载流量(A) 对于通讯电缆在传输性能上要求(如特性阻抗,衰减,串音,回波损耗等 指标
7.锡 焊接
用作钢丝/铜线的镀层,用以防腐蚀,并用利于铜线的
第三章 电线电缆材料—导体
1.铜箔丝
一条铜箔丝(由铜线压扁)绕包在聚脂纤维上成一股,然后四股正 规绞合而成.铜箔丝弹性,柔软性和弯折强度好,因含有纤维芯,易吸 潮及氧化变黑.主要用用电话曲线和游戏机线的导体
2.裸铜线
裸铜线具有高导电率,但在高温下易氧化.有单根(或实心)裸铜线 和绞合裸铜线之分.绞合的目的是保持导体柔软性
3.铝 导电性仅次于银,铜,金;导热性好,耐腐蚀性好,机械强度 一般,塑性好,比重小.缺点是抗拉强度低,不易焊接,铝合金主要是 为提高铝的机械强度,耐热性及可焊性
4.金,银 主要用作耐高温线及通讯电缆
5.铁(钢) 常作复合导体的加强材料,如铜包钢,铝包钢线等
6.锌
用做钢丝/钢带/铁导体的镀层,以防腐蚀
发泡聚乙烯(HFPE/WFPE) 发泡聚乙烯是一种在聚乙烯塑料中存在有许多封闭的微孔材料,与实心聚 乙烯比较,它的介电常数小,比重轻,技术以济指标好,因此在通信电缆中也 被广泛使用.
FMPE性能特点 发泡PE的性能与发泡度有密切关系.通常比重,抗张强度,伸长率,介电常
数以及击穿强度等都随发泡度的增加而显著下降,体积电阻率则与实心 PE相同.但由于发泡PE的吸水性较大,故在浸水或受潮时绝缘电阻会下降. 通信电缆的发泡PE绝缘层要求孔细,数量多,分布均匀一致,彼此间不贯通, 并且表面要光滑平整.由于各种电缆的用途要求不同,发泡度也就使用发 泡绝缘的发泡度只要求为20-30%.
