激光器的种类及性能参数总结
各种激光器的介绍
各种激光器的介绍激光（Laser）是光学与物理学领域中的重要研究方向之一，也是现代科学中应用最广泛的光源之一、激光器是产生、放大和产生激光的装置，它能够使光以高度有序的方式输出，并具有高度相干和高度定向的特性。
激光器可以根据不同的工作原理和激光频率，分为多种类型，下面将为大家介绍几种常见的激光器。
1. 固体激光器（Solid State laser）：固体激光器是利用固体材料作为介质的激光器。
固体激光器的工作物质通常为具有特殊能级结构的晶体或玻璃材料。
最早的固体激光器是由人工合成的红宝石晶体制成的。
它具有高度的可靠性、较高的功率输出和较宽的谱段覆盖等特点，广泛应用于医疗、测量、通信、材料加工等领域。
2. 气体激光器（Gas laser）：气体激光器是利用气体作为活性介质的激光器。
常见的气体激光器有二氧化碳激光器、氦氖激光器等。
其中，二氧化碳激光器是最早被发现和研究的激光器之一，具有连续激光输出、较高的功率密度和中远红外波段特点，广泛应用于材料加工、切割、医疗等领域。
3. 半导体激光器（Semiconductor laser）：半导体激光器是利用半导体材料作为活性介质的激光器。
它是目前应用最广泛的激光器之一，常见的有激光二极管（LD）和垂直腔面发射激光器（VCSEL）。
半导体激光器具有小巧轻便、功耗低、寿命长等特点，广泛应用于激光显示、光通信、生物医学等领域。
4. 光纤激光器（Fiber laser）：光纤激光器是利用光纤作为反射镜和放大介质的激光器。
它采用光纤的内部介质作为激光器的活性介质，激光通过光纤进行传输和放大。
光纤激光器具有高度稳定性、方便携带、适用于长距离传输等特点，广泛应用于材料加工、制造业、激光雷达等领域。
5. 半导体泵浦固体激光器（Diode-pumped solid-state laser）：半导体泵浦固体激光器是利用半导体激光器（如激光二极管）泵浦固体材料产生激光的激光器。
它继承了固体激光器的高功率、高效率和稳定性等特点，同时又具有半导体激光器小尺寸、低功耗等优势。
激光器的基本参数和基础知识
激光器的基本参数和基础知识激光器（Laser）是一种将谐振腔中储存的能量转变为一束具有高度相干性质的光的装置。
激光器的基本参数包括：1.波长；2.功率；3.束径；4.激光的相干性。
首先，激光器通常根据其波长进行分类。
波长是指光波在真空中一次振动所经过的距离，通常用纳米（nm）表示。
常见的激光器波长有红光（630-680nm）、绿光（532nm）和蓝光（405-473nm）等。
不同的波长适用于不同的应用领域，例如红光适用于医疗领域的血管照明和演出行业的舞台灯光，而蓝光适用于高密度光存储和显示器的背光源。
其次，激光器的功率是指光的输出强度，通常用瓦（W）表示。
激光器的功率有不同的等级，从毫瓦级到千瓦级不等。
功率越高，激光器的输出能量和功率密度也就越大，能够应用于更广泛的应用领域，如材料加工、雷达和航天等。
再次，激光器的束径是指光束的直径，通常以毫米（mm）为单位。
激光器的束径可以通过采用合适的光学系统调节，使其在不同的距离上具有不同的尺寸。
束径的大小直接影响到光束的聚焦性能和峰度，从而影响到使用激光器进行加工和操控的精度和效果。
最后，激光的相干性是指光的相位和波动性之间的关联程度。
激光器具有高度的相干性，光波的相位差非常小，波动性较小。
这使得激光器在干涉、全息、光纤通信等领域具有重要应用。
相干性的高低需要通过测量激光器的相位噪声和相干度等物理量来判断。
除了以上的基本参数，激光器还有一些基础知识。
例如激光产生的条件包括有源介质、泵浦源和正反馈条件。
有源介质是指激光器中的工作物质，它具有能够增益光子能量的特性，如固体激光器中的晶体、气体激光器中的气体等。
泵浦源是指提供能够将有源介质的粒子激发至高能级的能量的装置，如光泵浦、电泵浦和化学泵浦等。
正反馈条件是指激光器中光波在谐振腔内经过多次反射放大，并最终产生激光的条件。
此外，激光器还面临一些问题，如聚焦能力、波长稳定性和频率稳定性等。
聚焦能力是指激光器能够将光束聚焦到多细小的尺寸的能力，这可能受到衍射效应和非线性光学效应的影响。

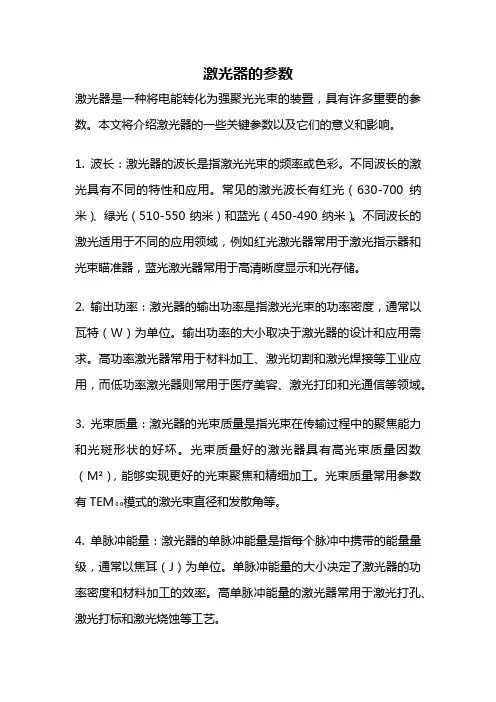

激光器的参数
激光器的参数激光器是一种将电能转化为强聚光光束的装置，具有许多重要的参数。
本文将介绍激光器的一些关键参数以及它们的意义和影响。
1. 波长：激光器的波长是指激光光束的频率或色彩。
不同波长的激光具有不同的特性和应用。
常见的激光波长有红光（630-700纳米）、绿光（510-550纳米）和蓝光（450-490纳米）。
不同波长的激光适用于不同的应用领域，例如红光激光器常用于激光指示器和光束瞄准器，蓝光激光器常用于高清晰度显示和光存储。
2. 输出功率：激光器的输出功率是指激光光束的功率密度，通常以瓦特（W）为单位。
输出功率的大小取决于激光器的设计和应用需求。
高功率激光器常用于材料加工、激光切割和激光焊接等工业应用，而低功率激光器则常用于医疗美容、激光打印和光通信等领域。
3. 光束质量：激光器的光束质量是指光束在传输过程中的聚焦能力和光斑形状的好坏。
光束质量好的激光器具有高光束质量因数（M²），能够实现更好的光束聚焦和精细加工。
光束质量常用参数有TEM₀₀模式的激光束直径和发散角等。
4. 单脉冲能量：激光器的单脉冲能量是指每个脉冲中携带的能量量级，通常以焦耳（J）为单位。
单脉冲能量的大小决定了激光器的功率密度和材料加工的效率。
高单脉冲能量的激光器常用于激光打孔、激光打标和激光烧蚀等工艺。
5. 脉冲宽度：激光器的脉冲宽度是指激光脉冲的时间长度，通常以纳秒（ns）为单位。
脉冲宽度的大小取决于激光器的调制方式和应用需求。
短脉冲宽度的激光器常用于激光雷达、激光测距和激光医疗等领域，可以实现高精度的测量和治疗。
6. 频率稳定性：激光器的频率稳定性是指激光输出频率的稳定程度。
频率稳定性好的激光器可用于精密测量、光谱分析和光学标准等领域。
一般来说，激光器的频率稳定性可以通过消除噪声源和优化激光器的设计来提高。
7. 效率：激光器的效率是指将输入电能转化为激光能量的比例。
高效率的激光器可以减少能源消耗和热量产生，提高激光器的可靠性和寿命。

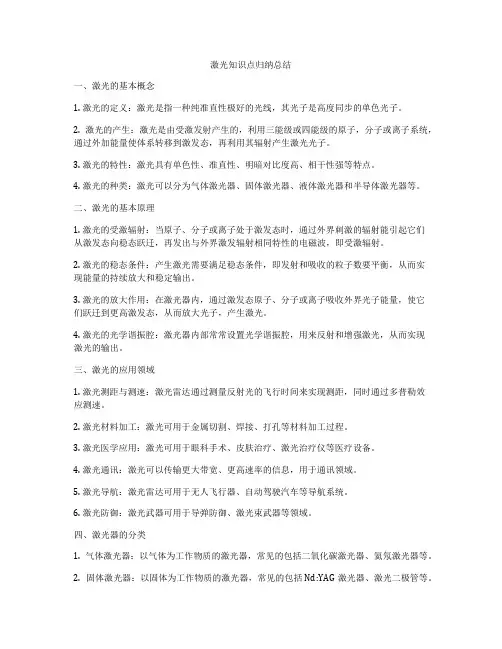

激光知识点归纳总结
激光知识点归纳总结一、激光的基本概念1. 激光的定义：激光是指一种纯准直性极好的光线，其光子是高度同步的单色光子。
2. 激光的产生：激光是由受激发射产生的，利用三能级或四能级的原子，分子或离子系统，通过外加能量使体系转移到激发态，再利用其辐射产生激光光子。
3. 激光的特性：激光具有单色性、准直性、明暗对比度高、相干性强等特点。
4. 激光的种类：激光可以分为气体激光器、固体激光器、液体激光器和半导体激光器等。
二、激光的基本原理1. 激光的受激辐射：当原子、分子或离子处于激发态时，通过外界刺激的辐射能引起它们从激发态向稳态跃迁，再发出与外界激发辐射相同特性的电磁波，即受激辐射。
2. 激光的稳态条件：产生激光需要满足稳态条件，即发射和吸收的粒子数要平衡，从而实现能量的持续放大和稳定输出。
3. 激光的放大作用：在激光器内，通过激发态原子、分子或离子吸收外界光子能量，使它们跃迁到更高激发态，从而放大光子，产生激光。
4. 激光的光学谐振腔：激光器内部常常设置光学谐振腔，用来反射和增强激光，从而实现激光的输出。
三、激光的应用领域1. 激光测距与测速：激光雷达通过测量反射光的飞行时间来实现测距，同时通过多普勒效应测速。
2. 激光材料加工：激光可用于金属切割、焊接、打孔等材料加工过程。
3. 激光医学应用：激光可用于眼科手术、皮肤治疗、激光治疗仪等医疗设备。
4. 激光通讯：激光可以传输更大带宽、更高速率的信息，用于通讯领域。
5. 激光导航：激光雷达可用于无人飞行器、自动驾驶汽车等导航系统。
6. 激光防御：激光武器可用于导弹防御、激光束武器等领域。
四、激光器的分类1. 气体激光器：以气体为工作物质的激光器，常见的包括二氧化碳激光器、氦氖激光器等。
2. 固体激光器：以固体为工作物质的激光器，常见的包括Nd:YAG激光器、激光二极管等。
3. 半导体激光器：以半导体为工作物质的激光器，可用于激光打印机、光纤通信等领域。
4. 液体激光器：以液体为工作物质的激光器，常见的包括染料激光器等。
激光器的分类介绍
激光器的分类介绍激光器是一种产生聚集一束光的装置，其主要特点是具有极高的单色性、方向性和相干性。
激光器广泛应用于医学、通信、制造、科学研究等领域。
根据原理和应用的不同，激光器可以分为多种类型。
下面将对常见的激光器分类进行介绍。
1.固体激光器固体激光器是利用其中一种固态材料产生激光的装置，通常包括晶体激光器和玻璃激光器。
其中，晶体激光器利用激活态离子在晶体内部的能级跃迁发射激光，常见的晶体有Nd:YAG晶体、Nd:YVO4晶体等；而玻璃激光器则是利用包含稀土离子（如Nd、Er）的玻璃产生激光。
固体激光器具有高效率、长寿命、较高的功率输出等优点，广泛应用于医学激光手术、材料加工等领域。
2.气体激光器气体激光器是利用气体的分子、原子激发态跃迁产生激光的装置，常见的气体激光器有氦氖激光器、氩离子激光器等。
氦氖激光器（He-Ne激光器）是最早发展起来的激光器之一，主要用于教学演示、测量和光学仪器中；而氩离子激光器则具有较高的功率输出和较宽的光谱范围，适用于多种应用领域，如材料加工、光刻、医学等。
3.半导体激光器半导体激光器是利用半导体材料，通过注入电子与空穴的复合辐射出激光的装置。
半导体激光器具有体积小、功率效率高、寿命短、驱动电流低等优点，广泛用于信息通信、光存储、激光打印等领域。
另外，半导体激光器还可以通过堆积多个激光二极管，形成多模或多波长激光，提高输出功率和多功能应用。
4.准分子激光器准分子激光器是利用被激发态分子在材料内部的能级跃迁产生激光的装置。
其中，较常见的准分子激光器是二氧化碳激光器（CO2激光器），通常工作在中红外光谱区域，广泛应用于工业加工（切割、焊接）、医学手术、测量等领域。
此外，还有氟化氢激光器（HF激光器）、分子氮激光器等。
5.光纤激光器光纤激光器是利用光纤内的激光表面反射和倍增效应产生激光的装置。
光纤激光器的输出光束质量好，功率密度高，可以实现对光束的精细调控和方向性扩展。
光纤激光器具有高可靠性、耐用性强等特点，广泛应用于通信、材料加工、医学等领域。
激光的种类种类及应用
激光的种类种类及应用激光（Laser）原指具有高效率，窄束，高单色性（即色散小），高相干性（即随机性小）的光。
自1964年发明激光以来，激光技术在多个领域得到广泛应用。
根据不同激光产生机制、波长范围和功率等特性的不同，激光可以分为多种种类。
1. 气体激光器（Gas Laser）气体激光器是最早被开发和应用的激光器之一。
根据不同的气体填充和激发方式，气体激光器可以分为氦氖激光器（He-Ne），二氧化碳激光器（CO2），氙离子激光器（Xe-ion）等。
氦氖激光器广泛应用于测量、光学实验、医学等领域；二氧化碳激光器在加工和切割材料、医学手术、雷达等领域得到广泛应用；氙离子激光器适合生物医学、光化学、实验等领域。
2. 固体激光器（Solid-State Laser）固体激光器是利用一些固态材料来产生激射光的装置。
常见的固体激光器包括钕：锗酸玻璃激光器（Nd:glass）、二极管激光器（Diode laser）、钕：YAG激光器（Nd:YAG）、掺铒光纤激光器（Er-doped fiber laser）等。
固体激光器在材料加工、激光雷达、医学手术、通信等领域得到广泛应用。
3. 半导体激光器（Semiconductor Laser）半导体激光器是利用半导体材料来产生激射光的装置。
半导体激光器又称为激光二极管（Laser Diode），它具有尺寸小、寿命长、高效率等特点。
半导体激光器广泛应用于通信、照明、显示、激光打印等领域。
4. 纤维激光器（Fiber Laser）纤维激光器是利用光纤结构的光介质来产生激射光的激光器。
纤维激光器具有体积小、易于集成、输出功率稳定等特点。
纤维激光器在制造业、材料加工、通信、医疗等领域得到广泛应用。
5. 液体激光器（Liquid Laser）液体激光器是利用液体介质来产生激射光的装置。
由于液体特性的不稳定性，液体激光器并不常见，但在一些特殊领域如核聚变、舰船激光武器等方面得到应用。
激光的种类和激光器的用途
激光的种类和激光器的用途激光是一种由激活的原子、分子或离子产生的高度聚焦的光束。
根据激光的产生机制、波长、功率等不同特点，激光可以分为多种不同类型。
以下是常见的一些激光器种类及其应用。
1.气体激光器：气体激光器利用气体体积放电、电离、碰撞激发等原理产生激光。
其中，最常见的激光器是二氧化碳激光器（CO2激光器），它的波长为10.6微米。
CO2激光器广泛应用于切割和焊接金属材料、医学手术、纹身移除、装饰等领域。
2.固体激光器：固体激光器使用固体材料（如晶体或玻璃）作为激发介质，通过显微光泵或一个或多个便激光器激励来产生激光。
当固体材料受到外部能量激发时，光子被激发到高能级，并在经典的自发辐射下退回到较低的能级，产生激光。
常见的固体激光器有Nd:YAG激光器和Er:YAG激光器等。
Nd:YAG激光器工作在1064纳米，常用于望远镜、瞄准器、激光光纤通信等领域。
3.半导体激光器：半导体激光器是利用半导体材料和pn结构的特性产生激光。
半导体激光器通常体积小且寿命长，因此广泛用于信息存储、激光指示器、激光打印机、激光读取器、医疗设备等领域。
此外，半导体激光器还广泛应用于激光雷达、光通信和工业材料加工等领域。
4.光纤激光器：光纤激光器是一种利用光纤作为反馈介质产生激光的激光器。
相较于传统的固体激光器，光纤激光器具有更高的效率、更小的尺寸和更长的使用寿命。
光纤激光器广泛应用于医学手术、材料加工、激光测距、光纤通信等领域。
5.自由电子激光器：自由电子激光器是一种利用加速带电粒子（电子或电子束）产生激光的激光器。
自由电子激光器的波长范围广，功率高，可用于材料加工、电子束刻蚀、粒子加速器、原子核物理研究等领域。
除了上述激光器类型外，还有衍射光束激光器、液体激光器等特殊类型的激光器。
总结起来，激光器有着广泛的应用领域。
例如，激光器在医学领域中，可用于激光手术、激光治疗、激光诊断等；在通信领域中，激光器可用于光纤通信、激光雷达等；在材料加工领域中，激光器可用于切割、打孔、焊接、雕刻等；在科研领域中，激光器可用于光谱分析、粒子加速等。
10多种激光器全面梳理！
10多种激光器全面梳理！光纤激光器应用领域广阔，细分种类可满足特殊需求光纤激光器有多种分类方法，其中较为常见的是按工作方式分类、按波段范围分类及按介质掺杂稀土元素分类。
激光器通常也是根据这三个分类中的一至两个来命名的，例如 IPG的 YLM-QCW 系列即翻译为准连续掺镱光纤激光器。
光纤激光器应用领域广泛，不同细分的激光器特质不同，适合的应用领域各异。
例如中红外波段对于人眼来说是安全的，且在水中能够被很强的吸收，是理想的医用激光光源；掺铒光纤由于其合适的波长可以打开光纤通信窗口，在光纤通信领域应用较广；绿光激光由于其可见性，在娱乐与投影等方面必不可少。
脉冲激光器峰值功率高，准连续激光器加工速度快光纤激光器按照工作方式可以分为锁模光纤激光器、调Q光纤激光器、准连续光纤激光器及连续光纤激光器。
实现脉冲光纤激光器的技术途径主要有调Q技术、锁模技术和种子源主振荡功率放大(MOPA)技术。
锁模技术可以实现飞秒或皮秒量级的脉冲输出，且脉冲的峰值功率较高，一般在百万瓦量级，但是其输出的脉冲平均功率较低；调Q光纤激光器可以获得脉宽为纳秒量级、峰值功率为千瓦量级、脉冲能量为百万焦量级的脉冲激光。
准连续激光器的脉冲宽度为微秒级，而连续激光由泵浦源持续提供能量，长时间地产生激光输出。
连续光纤激光器是高功率激光器的主要产品连续激光器的激光输出是连续的，广泛运用于激光切割、焊接和熔覆领域。
激光泵浦源持续提供能量，长时间地产生激光输出，从而得到连续激光。
连续激光器中各能级的粒子数及腔内辐射场均具有稳定分布。
其工作特点是工作物质的激励和相应的激光输出，可以在一段较长的时间范围内以连续方式持续进行，以连续光源激励的光纤激光器即为连续光纤激光器。
相比其他类型激光器，连续光纤激光器能达到相对较高的功率，IPG已经生产出单模2万瓦的连续光纤激光器，较常用于激光切割、焊接和熔覆领域。
准连续光纤激光器可双模式运转，显著提升加工速度准连续激光器可以同时在连续和高峰值功率脉冲模式下工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光器的种类及性能参数总结
半导体激光器——用半导体材料作为工作物质的一类激光器
中文名称：
半导体激光器
英文名称：
semiconductor laser
定义1：
用一定的半导体材料作为工作物质来产生激光的器件。
所属学科：
测绘学（一级学科）；测绘仪器（二级学科）
定义2：
以半导体材料为工作物质的激光器。
所属学科：
机械工程（一级学科）；光学仪器（二级学科）；激光器件和激光设备-激光器名称（三级学科）
定义3：
一种利用半导体材料PN结制造的激光器。
所属学科：
通信科技（一级学科）；光纤传输与接入（二级学科）
半导体激光器的常用参数可分为：波长、阈值电流Ith 、工作电流Iop 、垂直发散角θ⊥、水平发散角θ∥、监控电流Im 。
（1）波长：即激光管工作波长，目前可作光电开关用的激光管波长有635nm、650nm、670nm、激光二极管690nm、780nm、810nm、860nm、980nm等。
（2）阈值电流Ith ：即激光管开始产生激光振荡的电流，对一般小功率激光管而言，其值约在数十毫安，具有应变多量子阱结构的激光管阈值电流可低至10mA以下。
（3）工作电流Iop ：即激光管达到额定输出功率时的驱动电流，此值对于设计调试激光驱动电路较重要。
（4）垂直发散角θ⊥：激光二极管的发光带在垂直PN结方向张开的角度，一般在15˚~40˚左右。
（5）水平发散角θ∥：激光二极管的发光带在与PN结平行方向所张开的角度，一般在6˚~ 10˚左右。
（6）监控电流Im ：即激光管在额定输出功率时，在PIN管上流过的电流。
工业激光设备上用的半导体激光器一般为1064nm、532nm、808nm，功率从几瓦到几千瓦不等。
一般在激光打标机上使用的是1064nm的，而532nm的则是绿激光。
准分子激光器——以准分子为工作物质的一类气体激光器件。
中文名称：
准分子激光器
英文名称：
excimer laser
定义：
以准分子为工作物质的激光器。
所属学科：
机械工程（一级学科）；光学仪器（二级学科）；激光器件和激光设备-激光器名称（三级学科）
在医学领域中使用的激光器种类非常多,常用于眼科治疗的主要有红宝石(rudy)激光、氩离子(Ar+)激光、氪离子(Kr+)、染料(dye)激光、掺钕钇铝石榴石(Nd:Y AG)激光和氟化氩(ArF)准分子激光等固体、气体和液体的激光器，用连续的、脉冲的和调Ｑ的方式，治疗眼底部色素膜和屈光间质等部位的数十种有关眼部疾病。
眼科使用的准分子激光, 是以氩气(Argon) 和氟气( Fluoride) 为工作气体产生的激光。
所谓准分子激光，是指受激二聚体（惰性气体和卤素两种元素）所产生的激光，波长范围为157～353nm，所属紫外激光波段。
现在用于临床的氟化氩(ArF)混合物产生的波长为193nm 的超紫外冷激光.
波长为193nm的ArF准分子激光，进行屈光手术的机理就是光化学效应。
准分子激光单个光子的能量大约是6.4eV，而角膜组织中肽键与碳分子键的结合能量仅为3.6eV。
当其高能量的光子照射到角膜，直接将组织内的分子键打断，导致角膜组织碎裂而达到消融切割组织的目的，并且由于准分子激光脉宽短（10～20nm），又是光化学效应切除。
因此，对切除周围组织的机械损伤和热损伤极小（﹤0.30μm）。
用这种刀施行光切术,其切割精度可达到μm级,•其刀口损伤范围仅达nm级,而且由于无热效应而不会损伤邻近组织。
所以现已运用于角膜手术，如角膜屈光手术、角膜疤痕去除等。
CO2激光器——二氧化碳激光器是以CO2气体作为工作物质的气体激光器。
二氧化碳激光器，可称“隐身人”，因为它发出的激光波长为10.6 微米，“身”处红外区，肉眼不能觉察，它的工作方式有连续、脉冲两种。
连续方式产生的激光功率可达20 千瓦以上。
脉冲方式产生波长10.6 微米的激光也是最强大的一种激光。
人们已用它来“打”出原子核中的中子。
二氧化碳激光器的出现是激光发展中的重大进展，也是光武器和核聚变研究中的重大成果。
最普通的二氧化碳激光器是一支长 1 米左右的放电管。
它产生的激光是看不见的，在砖上足以把砖头烧到发出耀眼的白光。
CO2激光器中，主要的工作物质由CO2，氮气，氦气三种气体组成。
其中CO2是产生激光辐射的气体、氮气及氦气为辅助性气体。
加入其中的氦，可以加速010能级热弛预过程，因此有利于激光能级100及020的抽空。
氮气加入主要在CO2激光器中起能量传递作用，为CO2激光上能级粒子数的积累与大功率高效率的激光输出起到强有力的作用。
CO2分子激光跃迁能级图CO2激光器的激发条件：放电管中，通常输入几十mA或几百mA的直流电流。
放电时，放电管中的混合气体内的氮分子由于受到电子的撞击而被激发起来。
这时受到激发的氮分子便和CO2分子发生碰撞，N2分子把自己的能量传递给CO2分子，CO2分子从低能级跃迁到高能级上形成粒子数反转发出激光。
