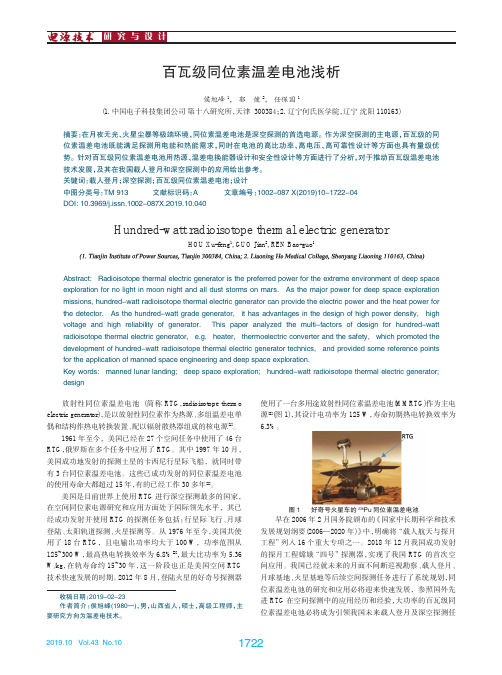

百瓦级同位素温差电池浅析
早在 2006 年 2 月国务院颁布的《国家中长期科学和技术 发展规划纲要(2006—2020 年)》中，明确将“载人航天与探月 工程”列入 16 个重大专项之一。2018 年 12 月我国成功发射 的探月工程嫦娥“四号”探测器，实现了我国 RTG 的首次空 间应用。我国已经就未来的月面不间断巡视勘察、载人登月、 月球基地、火星基地等后续空间探测任务进行了系统规划，同 位素温差电池的研究和应用必将迎来快速发展，参照国外先 进 RTG 在空间探测中的应用经历和经验，大功率的百瓦级同 位素温DOI: 10.3969/j.issn.1002-087X.2019.10.040
Hundred-watt radioisotope thermal electric generator
HOU Xu-feng1, GUO Jian2, REN Bao-guo1
Abstract: Radioisotope thermal electric generator is the preferred power for the extreme environment of deep space exploration for no light in moon night and all dust storms on mars. As the major power for deep space exploration missions, hundred-watt radioisotope thermal electric generator can provide the electric power and the heat power for the detector. As the hundred-watt grade generator, it has advantages in the design of high power density, high voltage and high reliability of generator. This paper analyzed the multi-factors of design for hundred-watt radioisotope thermal electric generator, e.g. heater, thermoelectric converter and the safety, which promoted the development of hundred-watt radioisotope thermal electric generator technics, and provided some reference points for the application of manned space engineering and deep space exploration. Key words: manned lunar landing; deep space exploration; hundred-watt radioisotope thermal electric generator; design
新能源设备的在线监测与诊断系统设计与实现
新能源设备的在线监测与诊断系统设计与实现随着能源短缺和环境污染问题的日益严重，新能源设备的使用越来越受到关注。
为了确保新能源设备的安全运行和提高其可靠性，设计和实现一个可行的在线监测与诊断系统是至关重要的。
在设计与实现新能源设备的在线监测与诊断系统时，需要考虑以下几个重要因素。
首先，系统应具备实时监测新能源设备各项关键指标的能力。
这些指标包括但不限于温度、压力、电流等。
通过传感器的安装和数据的采集，可以实时获取这些指标的数值，并将其传输到监测平台上进行处理。
其次，系统应具备异常报警和故障诊断的能力。
当新能源设备出现异常或故障时，系统应能够及时发出警报，并提供可能的原因和解决方案。
这样可以提高故障处理的效率和准确性，并减少设备损坏和生产中断的风险。
第三，系统应具备数据可视化和远程监控的功能。
通过对监测数据的可视化处理，可以直观地了解设备的运行状况，并进行有效的数据分析。
远程监控功能可以帮助运维人员在任何时候、任何地点对新能源设备进行监测和诊断，提高工作效率和便利性。
第四，系统应具备智能诊断和预测分析的能力。
通过大数据分析和机器学习算法，可以对新能源设备的参数进行实时分析，并预测设备可能出现的故障和损坏。
这样可以提前采取相应的维修和保养措施，避免事故的发生。
在实现新能源设备的在线监测与诊断系统时，可以借助云计算和物联网技术。
通过将监测数据上传至云平台，可以实现数据的存储和分享，方便不同部门和人员之间的信息交流和共享。
物联网技术可以实现设备之间的互联互通，提高系统的协同性和整体性能。
另外，对于新能源设备的在线监测与诊断系统的实施，还需要考虑以下几个方面。
首先是传感器的选择和布置。
新能源设备的在线监测与诊断系统需要安装一系列传感器来采集相关数据。
在选择传感器时，需要根据实际需求和设备特性进行合理选择，并合理布置在设备关键部位。
其次是数据传输和存储方式的确定。
数据传输的可靠性和实时性对于系统的稳定运行至关重要。
基于温差发电的汽车电源系统设计
（ １ ） （ ２ ）
收 稿 日期 ： ２ ０ １ ４ － ０ ３ － ０ ７
作者简介 ： 刘贻华（ １ ９ ８ ２ 一 ） ， 女， 广西北流人 ， 助教 ， 主要从 事汽车设 计及汽车维修方面的研究 。
要： 为 了减 少传统汽 车的燃油 消耗 以及提 高汽车 电池 的使 用寿命 ， 通过对温差发 电技 术的研 究， 利 用汽车燃烧
产生的废 气热量进 行发 电 ， 将温差发 电系统与传统汽车 电源系统进行优化 ， 为汽车的 用电设备进行 充 电， 可以有效
的减 少汽车燃油消耗以及提 高车用电池的寿命 ， 同时也达到相应的环保功 用。
为２ ０ ０ ｃ ｌ Ｃ 时， 至少 可 以发 出 １ ９ Ｗ 的电量 Ｊ 。
Ｈ ｉ — ｚ公司通过实验 ， 得到了 Ｈ Ｚ一 ２ ０热电模块与两端平均温度值 Ｔ 相关 的函数表达式 以及它 的热 电 性 能 曲线 ， 热 电性能 曲线 如 图 １所示 ：
赠
开路 电压（ Ｖ） （ ａ ） 开路电压一 温差 曲线
ＫＰ＝ 一４ ６ ９ ． ７ ０ ５ ９＋４ ． ５ ６ ９ ８ １ ７ ５ Ｔ ｍ 一０ ． ０１ ５ ７ ４ ５ １ Ｔ ｍ ． ４ － ０ ． ０ ０ ０ ０ ２ ３ ３ ０ ７ Ｔ ｍ 一０ ． ０ ０ ０ ０ ０ ０ ０１ ２ ４ ２ Ｔ ｍ
（ ３ ）
（ ４）
Ｐ Ｐ＝ 一 ５ ． ０ ｌ ＋ ０ ． ０ ３ ５ １ ９ ４ ０ ５ １ Ｔ ｍ一 ０ ． ０ ０ ０ ０ ７ ７ ４ Ｔ ｍ 一 ０ ． ０ ０ ０ ０ ０ ０ ０ ８ ９ ３ ９ ７ Ｔ ｍ 一 ０ ． ０ ０ ０ ０ ０ ０ ０ ０ ０ ０ ４ ３ ２ Ｔ ｍ
温差发电的微能量收集系统研究与设计
• 135•为积极响应国家充分开发和利用新能源的发展理念，利用绿色环保技术解决废热重新利用的问题，本设计针对目前存在的超低压升压和超低功耗电源管理技术问题，设计了微能量收集器、超低功耗电源管理电路、能量存储电路等，主要在充放电时间及节点上严格控制电路，最大程度上在负载不放电时最低消耗电能。
把温差发电技术结合应用在汽车尾气管、温差数字水位计、温差智能浴室照明系统中，并设计出多个无源的实际应用系统来代替电池供电系统。
1.引言作为人类生活和社会发展的基础，能源在不断的消耗中变得日益短缺，同时随着《中华人民共和国节约能源法》、《可再生能源中长期发展规划》等一系列政策相继出台，废弃的能源如废热等能源的再利用越来越得到研究者的关注（吴文博，石义虎，张春阳，樊培培，谭海，应用于地暖层的温差发电系统的实验研究：节能，2019）。
目前国内外对温差发电技术的研究正处于蓬勃发展的阶段，已经有许多学者多出了贡献，哈尔滨理工大学王佐民，研究如何将温差发电器和火力发电厂锅炉相结合，提高火力发电厂的总发电效率；中南大学的黄学章教授设计利用野外篝火作为热源的充电装备，可直接将热能转换为电能，并可对各数码设备充电；北京工业大学刘广林等设计的简易温差发电系统中研究结果表明：随热源温度变化，系统输出电压电流随热源温度呈线性变化（Shigeru Katsuyama,Wakana Yamakawa,Yoko Matsumura,Ryoji Funahashi.Fabrication of Thermoelectric Module Consisting of Rare-Earth-Filled Skutterudite Compounds and Evaluation of Its Power Generation Performance in Air:Journal of Electronic Materials,2019）。
综上所述，温差发电技术还处于研究发展阶段，从技术角度看，虽然温差发电在技术上与国外水平相当，但与发达国家相比，我国在温差发电系统综合设计和实际应用方面还存在着诸多的不足，特别是在超低压升压电路和超低功耗电源管理电路方面亟需进一步突破（张洗玉，杨江波，张允航，李琛燕，梁姗姗，基于MSP430的温差发电仪的设计与实现：中国仪器仪表，2018），本项目基于此提出了温差发电的微能量收集研究及应用设计。
锂离子电池在线监测系统的研究与设计的开题报告
锂离子电池在线监测系统的研究与设计的开题报告
一、研究背景
锂离子电池是目前最受欢迎的电池类型之一，已被广泛应用于移动设备、电动车辆、智能家居和储能系统等领域。
由于其高能密度、轻量化、长寿命和环保等特点，锂离子电池在未来能源存储领域具有广阔的应用前景。
然而，锂离子电池也存在一些安全隐患，如过充、过放、过热等问题，这些问题可能导致电池的爆炸、火灾等危险情况。
因此，实时监测锂离子电池的性能参数和安全状况至关重要。
二、研究目的
本研究旨在设计和开发一种基于物联网技术的锂离子电池在线监测系统，该系统可实时监测电池的电压、电流、温度和容量等参数，并通过数据分析和处理，提供电池的健康状况和安全状态的实时报告，以避免潜在的安全风险。
三、研究内容
1、锂离子电池的基本原理和特性分析
2、锂离子电池在线监测的技术方案研究
3、锂离子电池在线监测系统的硬件设计和制作
4、锂离子电池在线监测系统的软件开发和优化
5、锂离子电池在线监测系统的实验测试和性能评估
四、研究意义
本研究的成果可促进锂离子电池的安全性和可靠性，提高电池的寿命和使用效率，有效降低了锂离子电池的风险。
同时，锂离子电池在线监测系统的研究还将推动物联网技术在电池监测和储能系统中的应用。
五、预期结果
本研究预计完成一个基于物联网技术的锂离子电池在线监测系统，该系统能够实时监测电池的电压、电流、温度和容量等参数，并生成实时安全报告。
在实验测试中，该系统的性能将得到充分的验证和评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019年第38卷第1期传感器与微系统（Transducer and Microsystem Technologies）DOI：10．13873/J．1000—9787（2019）01—0119—03温差电池在线监测系统设计郝秀，应骏（上海师范大学信息与机电工程学院，上海200234）摘要：为了实现温差电池数据实时监测和记录，实现了对温差电池的温度和输出电压的监控系统的研究设计。
以STM32F373为主控，ESP8266为WiFi协处理器，前端采用STM32的三路16bit SDADC分别对温差电池（Pt1000）两侧的温度信号和输出的电压信号进行采集，将ESP8266抽象为UAＲT转XMPP的数据通道，STM32采集计算完成的数据以Message的方式通过Openfile服务器进行数据入库，同时显示到远程监测客户端。
系统以物联网的方式对需要长期监测的模拟信号进行实时监测，并对采集到的数据进行数据库入库记录，为长期分析研究提供极大的便捷。
关键词：温差电池；物联网；信号采集；XMPP协议；Openfile服务器；实时监测中图分类号：TP368文献标识码：A文章编号：1000—9787（2019）01—0119—03Design of thermoelectric cell online monitoring systemHAO Xiu，YING Jun（College of Information and Mechanical and Electrical Engineering，Shanghai Normal University，Shanghai200234，China）Abstract：In order to realize real-time monitoring and recording data of thermoelectric cell，design and research ofmonitoring system of temperature and output voltage of thermoelectric cell is realized．Take STM32F373as themain controller，ESP8266as the WiFi coprocessor，front-end uses STM32three-channel16bit SDADC separatelyacquired temperature signal on both sides of thermoelectric cell（Pt1000）and the output voltage signal，theESP8266is abstracted as data channel of UAＲT to XMPP，data collected and calculated by STM32go to data basethrough Openfile server in the form of Message，and are displayed on the remote monitoring client-end at the sametime．The system realizes real-time monitoring on analog signals that need long-term monitoring in the way ofInternet of things（IoT），and records the collected data in the database，which provides great convenience for long-term analysis and research．Keywords：thermoelectric cell；Internet of things（IoT）；signal acquisition；XMPP protocol；Openfile server；real-time monitoring0引言通过调研发现，在温差电池的研发过程中，科研人员需要长期对温差电池的冷热源温度及其电池产生的开路电压，在不同季节、不同环境、不同时段进行实时监控以及数据记录［12］。
为了减小研究代价提高科研效率，功能完备的电池在线监测系统显得十分必要。
因此，根据需求，本文设计融合多种通信方式、高精度、高灵活性的温差电池在线监测系统。
系统由采样模块，通信模块和相关软件组成。
在设计过程中，充分考虑到温差电池在线监测系统的智能化发展方向、远程集中管理和在线维护的发展趋势［4，5］。
1在线监测系统设计在线监测系统的采集终端由单片机（microcontroller unit，MCU）主控，无线局域网（WiFi）通信模块，信号桥接电收稿日期：2017—12—18路，电源模块组成。
搭建Openfile作为云服务器，并部署数据库，监测终端则有个人计算机（personal computer，PC）端Spark软件或者安卓APK两种选择。
前端信号为1路温差片输出电压信号以及贴在温差片两侧的Pt1000温度传感器通过惠斯通电桥转换的电压信号输入STM32的SDADC。
系统总体框架如图1所示。
图1系统总体框图1．1硬件设计系统主控选用STM32F373，其SDADC的采样精度达到911传感器与微系统第38卷16bit高于普通MCU，高性能，资源丰富。
WiFi采用安信可科技生产的高性价比，与物联网领域应用度很高的模块ESP8266［6］。
WiFi的电源受STM32控制，可以根据不同采样传输频率执行不同的休眠策略，降低系统功耗。
在电源方面，除了给处理器供电，还需要产生精确的正负参考电压V ref，模拟电压部分原理如图2所示，由于温差电池的两侧温度差可能出现反转，因此需要支持负电压采样（动态范围－1 +1V），故运算放大器SGM8552X88的输入电压为信号电压V in加上1．2V ref，STM32的SDADC分别对V olADC和1．2V ref进行采样之后再取差值，可以消除共模干扰［7］。
图2模拟电路原理1．2软件设计系统软件主要包括ESP8266程序与STM32程序两个部分。
两个芯片均搭载FreeＲTOS实时操作系统，模块间的通信采用UAＲT，并自定了AT_Command命令来作为信息交互协议［8］。
在系统启动时，STM32通过串口进行配置ESP8266需要的目标AP的信息，服务器的IP和Domain等信息。
STM32软件框架如图3所示，主要功能包括：接收用户通过串口配置网络信息并将网络信息写进Flash，开机上电对WiFi模块进行初始化，按照一定频率采集温度和电压信息，将采集的信息通过通用非同步收发器（universal asyn-chronous receiver/transmitter，UAＲT）传输给WiFi模块，并接收来自远程客户端的命令。
命令包括采样频率的设置，实时查询电压和温度值。
图3STM32软件框图ESP8266软件主要分为两个线程，网络线程以及消息处理线程，两个线程之间通过消息队列通信，当UAＲT收到主控消息或者网络线程收到服务器的消息均通过消息队列发送到消息处理线程集中处理。
网络线程主要是负责保持WiFi连接以及与服务器的连接。
Socket采用TCP/IP的方式，应用层协议采用XMPP。
该线程实现了XMPP登录，添加好友请求处理，发送消息（message），发送状态信息（presence），服务器心跳包处理等功能。
线程采用阻塞方式读取网络数据，设置读取超时机制，由于服务器设置为每隔120s客户端（idle client）发送ping包，考虑网络延时，故将读取超时时间设置为150s，如果超时则重新连接服务器［9］。
读取到数据之后，对数据进行解析，如果是ping包或者添加好友请求则回复请求，自定义消息则发送到消息软件流程如图4所示［10］。
图4Esp8266软件框图消息处理线程主要负责处理来自服务器的自定义命令，包括查询软件版本，查询当前温度和电压，设置采样间隔等，以及处理来自UAＲT的配置命令以及发送消息，发送状态信息等请求，软件流程如图3所示。
ESP8266为整个系统的应用消息收发中心，无论STM32还是远程客户端与其通信均用同一种AT_Command命令，如果消息是WiFi模块自身支持的命令则执行，否则就转发给MCU或者服务器。
部分命令格式定义如下：#define AP_INFO“AT+SET+SSID：%s；PWD：%s”∥配置WiFi热点信息命令#define SET_IP“AT+SET+DOMAIN：%s；IP：%s”∥配置服务器信息#define SEND_MSG“AT+SET+MSG：%s”∥发送消息已添加好友#define CHANGE_PＲE“AT+SET+PＲE=%s”∥改变设备状态信息#define GET+VOL“AT+GET+VOL”∥获取当前电压值2系统测试与数据分析该监测系统的测试环境是在浙江大学材料实验室，温差电池嵌入墙体，通过室内外的温度差来产生电压，设计了监控界面为PC端的Spark软件，监控账号ID为Sensor，1#设备为采集设备的ID，其中状态信息为WiFi模块的16进制介质访问控制（media access control，MAC）地址，用以区分设备，会话界面为采集设备每隔10min上传1次监测信息，T1，T2分别为温差电池两侧温度，其中T2为室内空调控制温度，V为输出电压，该系统可以帮助科研人员分析不同的季节不同天气不同时间段的数据，大大减少测试和收集数据工作量。
如图5所示，为一天各时段的数据信息，可见温度之间0212019年第38卷第1期传感器与微系统（Transducer and Microsystem Technologies ）差值大。
图5采集数据曲线3结束语本文解决了温差电池科研人员需要对电池的状态进行长期不间断监测，数据需要长期记录的问题，设计了一种基于物联网功能完备的高精度、高灵活性温差电池在线监测系统。
远程监控界面也大大减小了科研人员对于温差电池的研究代价，提高科研效率。
但目前的设计仍存在一定改进之处，在目前的系统中，供电方式仍采用外部供电，如果功耗能达到一定的量级，采用温差电池储能的方式自供电，那么监测系统的应用会更具实用价值。
参考文献：［1］柳少良．热温差电池特性及应用研究［D ］．北京：北京交通大学，2014．［2］李勇．小型温差发电系统研究与实现［D ］．北京：北京理工大学，2015．［3］杨在然．基于以太网通信的蓄电池在线检测系统的研究［D ］．南京：南京师范大学，2014．［4］赖绍强．电池检测及网络数据管理系统的设计与实现［D ］．大连：大连理工大学，2012．［5］Sun W ，Hu P ，Chen Z ，et al．Performance of cryogenic thermo-electric generators in LNG coldenergy utilization ［J ］．Energy Conversion and Management ，2005，46（5）：789－796．［6］Ning B．Ｒesearch on non-contact infrared temperature measure-ment ［J ］，IEEE on Computational Intelligence and Software Engineering ，2010，3（5）：1－4．［7］Hetsroni G．Infrared temperature measurement in micro-channelsand micro-fluid systems ［J ］．International Journal on Thermal Sciences ，2011，5（6）：853－868．［8］李玉明．电容塑膜厚度传感器及其在线检测系统研究［D ］．济南：山东建筑大学，2012．［9］张勇．润滑油液在线颗粒传感器试验研究［D ］．广州：华南理工大学，2011．［10］薛盈．基于电容传感器的模拟导线覆冰厚度在线监测系统的研究［D ］．太原：太原理工大学，2015．作者简介：郝秀（1991－），女，通讯作者，硕士研究生，主要研究方向为嵌入式系统和物联网应用。
