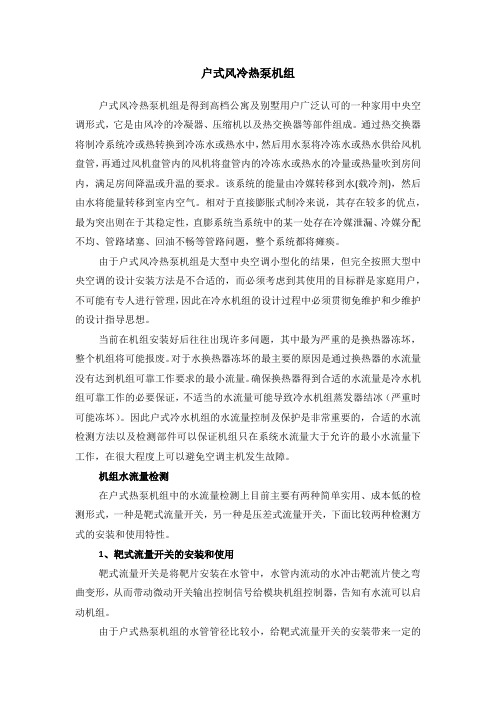

户式风冷热泵机组
户式风冷热泵机组户式风冷热泵机组是得到高档公寓及别墅用户广泛认可的一种家用中央空调形式，它是由风冷的冷凝器、压缩机以及热交换器等部件组成。
通过热交换器将制冷系统冷或热转换到冷冻水或热水中，然后用水泵将冷冻水或热水供给风机盘管，再通过风机盘管内的风机将盘管内的冷冻水或热水的冷量或热量吹到房间内，满足房间降温或升温的要求。
该系统的能量由冷媒转移到水(载冷剂)，然后由水将能量转移到室内空气。
相对于直接膨胀式制冷来说，其存在较多的优点，最为突出则在于其稳定性，直膨系统当系统中的某一处存在冷媒泄漏、冷媒分配不均、管路堵塞、回油不畅等管路问题，整个系统都将瘫痪。
由于户式风冷热泵机组是大型中央空调小型化的结果，但完全按照大型中央空调的设计安装方法是不合适的，而必须考虑到其使用的目标群是家庭用户，不可能有专人进行管理，因此在冷水机组的设计过程中必须贯彻免维护和少维护的设计指导思想。
当前在机组安装好后往往出现许多问题，其中最为严重的是换热器冻坏，整个机组将可能报废。
对于水换热器冻坏的最主要的原因是通过换热器的水流量没有达到机组可靠工作要求的最小流量。
确保换热器得到合适的水流量是冷水机组可靠工作的必要保证，不适当的水流量可能导致冷水机组蒸发器结冰（严重时可能冻坏）。
因此户式冷水机组的水流量控制及保护是非常重要的，合适的水流检测方法以及检测部件可以保证机组只在系统水流量大于允许的最小水流量下工作，在很大程度上可以避免空调主机发生故障。
机组水流量检测在户式热泵机组中的水流量检测上目前主要有两种简单实用、成本低的检测形式，一种是靶式流量开关，另一种是压差式流量开关，下面比较两种检测方式的安装和使用特性。
1、靶式流量开关的安装和使用靶式流量开关是将靶片安装在水管中，水管内流动的水冲击靶流片使之弯曲变形，从而带动微动开关输出控制信号给模块机组控制器，告知有水流可以启动机组。
由于户式热泵机组的水管管径比较小，给靶式流量开关的安装带来一定的难度。
机组特点介绍
Danfoss电动调节阀
• • • • • • • • •
降低能源消耗
降低噪音
水泵与管道寿命长 水泄漏降至最低
增强型电压矢量控制 SPWM脉宽调制 供电电压可以额定输出 电压低降容运行 无需电机运行就可测量电机的参数，并修正变频器原有的数据模型 在电机运行状态下检测 , 电机必须与负载断开 可保证电机转矩的最佳性能 . 电机不必与负载断开 内部控制功能 能量自动优化 比通用变频器多节能 5-10% 与 FC100类似 PID 调节器 双通道 PID控制 双通道 PID控制 实时钟控制 操作简单 操作较复杂 ,不便于编程 参数调整 大多数参数在变频器运行时可调整 调整参数时变频器须停止 电源谐波抑制 均内置双直流电抗器，满足 >37kw内置交流电抗器 ,效果与 FC100系列类似 ,但会有 1.5% 左右的压降 , EZ61000-3-2和 IEEE-519 的要求 在 50HZ,满载情况下会电机温度会更高 ,影响电机寿命 ≤37kw内置直流电抗器 无线电干 均内置 RFI滤波器 部分内置 ,部分只能外置 . 同等情况下 ,无线电干扰噪声总体较 FC100高 扰滤波器 有抗无线电干扰要求情况下 : 有抗无线电干扰要求情况下 : (电磁兼容性 ) 电机电缆 (屏蔽 )150米内达到 EN55011-1 A级 (RFI滤波器内置 ) 电机电缆 (屏蔽 )30米内达到 EN55011-1 A级 电机电缆 (屏蔽 )50米内达到 EN55011-1 B级 (RFI滤波器外置 ) 电机电缆 (屏蔽 )30-100米内达到 EN55011-1 A级 无抗无线电干扰要求情况下 : 无抗无线电干扰要求情况下 : 最大电缆长度可达 300米 (无屏蔽 ) ≤5.5kw最大电缆长度 100米 ;7.5KW-37KW 最大电缆长度 200米 45kw-90kw最大电缆长度 300米 保护功能 电机保护 100% 输出相间、相地短路保护 功能较少 风扇保护 冷却风扇自动控制 冷却风扇无控制 ,风扇设计寿命为三年 安装 一体化设计 ,安装简单 与 FC100相比 ,安装相对耗时 .安装需小心避免电器元件受损 (安装过程中 需取下外罩 ) 进口 /国产 进口 国产
户式风冷热泵机组特点

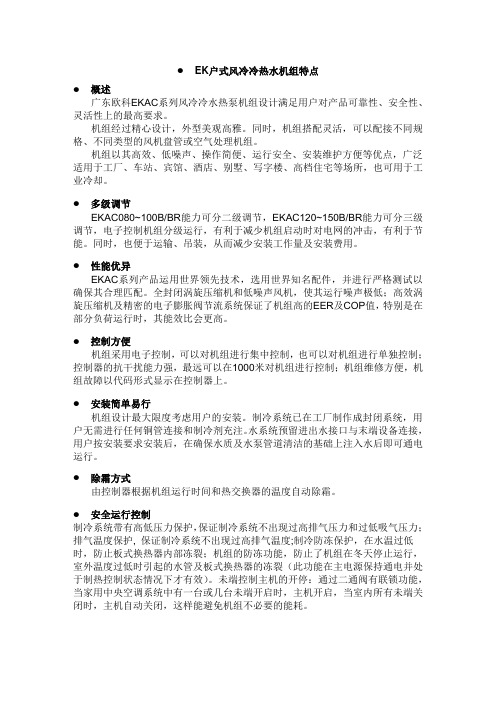

●EK户式风冷冷热水机组特点●概述广东欧科EKAC系列风冷冷水热泵机组设计满足用户对产品可靠性、安全性、灵活性上的最高要求。
机组经过精心设计，外型美观高雅。
同时，机组搭配灵活，可以配接不同规格、不同类型的风机盘管或空气处理机组。
机组以其高效、低噪声、操作简便、运行安全、安装维护方便等优点，广泛适用于工厂、车站、宾馆、酒店、别墅、写字楼、高档住宅等场所，也可用于工业冷却。
●多级调节EKAC080~100B/BR能力可分二级调节，EKAC120~150B/BR能力可分三级调节，电子控制机组分级运行，有利于减少机组启动时对电网的冲击，有利于节能。
同时，也便于运输、吊装，从而减少安装工作量及安装费用。
●性能优异EKAC系列产品运用世界领先技术，选用世界知名配件，并进行严格测试以确保其合理匹配。
全封闭涡旋压缩机和低噪声风机，使其运行噪声极低；高效涡旋压缩机及精密的电子膨胀阀节流系统保证了机组高的EER及COP值，特别是在部分负荷运行时，其能效比会更高。
●控制方便机组采用电子控制，可以对机组进行集中控制，也可以对机组进行单独控制；控制器的抗干扰能力强，最远可以在1000米对机组进行控制；机组维修方便，机组故障以代码形式显示在控制器上。
●安装简单易行机组设计最大限度考虑用户的安装。
制冷系统已在工厂制作成封闭系统，用户无需进行任何铜管连接和制冷剂充注。
水系统预留进出水接口与末端设备连接，用户按安装要求安装后，在确保水质及水泵管道清洁的基础上注入水后即可通电运行。
●除霜方式由控制器根据机组运行时间和热交换器的温度自动除霜。
●安全运行控制制冷系统带有高低压力保护，保证制冷系统不出现过高排气压力和过低吸气压力；排气温度保护, 保证制冷系统不出现过高排气温度;制冷防冻保护，在水温过低时，防止板式换热器内部冻裂；机组的防冻功能，防止了机组在冬天停止运行，室外温度过低时引起的水管及板式换热器的冻裂（此功能在主电源保持通电并处于制热控制状态情况下才有效）。
户式风冷机组(热泵)技术
户式中央空调一、户式中央空调概述随着人民生活水平的不断提高，人们对居住环境的要求越来越高，户式中央空调已成为现代人们的最佳选择，其优点有：安装使用方便快捷，适用于各类别墅、餐厅、娱乐场所、住宅单元等。
具有夏季制冷，冬季供热的双重功效，适用于我国大部分地区。
二、产品种类及规格：亚太户式中央空调标准型系列产品按功能分单冷型、热泵型两大类；按使用电源分为三相电源、单向电源两大类；按制冷量分为6 KW、8KW、10KW、13KW、16KW、17KW、20KW、23KW、30KW、45KW十种产品。
另外我公司还可以根据客户的要求制作各种非标类产品。
三、产品的质量水平：▲亚太户式中央空调机组的设计、生产、销售严格按照ISO9001-2000质量保证体系运行，确保产品质量。
▲亚太户式中央空调机组坚持选用最好的材料和性能最佳的制冷配件用于产品的制造，虽然这意味着成本的增加和利润的减少，但用户会因此而没有风险。
▲具有国际先进的《风冷机组实验室》，用于风冷机组的设计、开发与实验研究及产品出厂测试。
每一个零部件在安装到机组之前都必须经过严格的检验，每一台机组都必须经过全性能的测试后才允许出厂。
▲亚太户式中央空调机组系列产品经国家空调质量中心测定，各项指标均高于或达到国家标准，产品质量稳定，运行可靠，得到了国内外广大用户的好评，市场占有率连年上升，一直处于国内领先水平。
▲优质的产品同样需要优质的服务，顾客至上是亚太公司一贯坚持的原则，亚太的服务并不限于与产品有关的方面，而是全方位的。
包括系统设计、辅助配套、施工安装、用户培训、调试维修等。
四、工作原理（1）机组流程图14、气液分离器13、水泵12、膨胀水箱10、板式换热器5、单向阀3、翅片式换热器9、旁通电磁阀4、风机6、贮液器11、水压差开关2、四通阀7、干燥过滤器1、压缩机8、膨胀阀（2）制冷循环在机组制冷时，经压缩机增压后，排出高温高压气体，经过四通阀2至风换热器3，在风换热器中经风扇4，使空气循环带走热量，冷却为高压液体，经分液头10汇集后，通过单向阀，流入贮液器6，此时，若有未冷凝的气体，则充于贮液器6顶部。
