2017年Labview期末考试题及答案

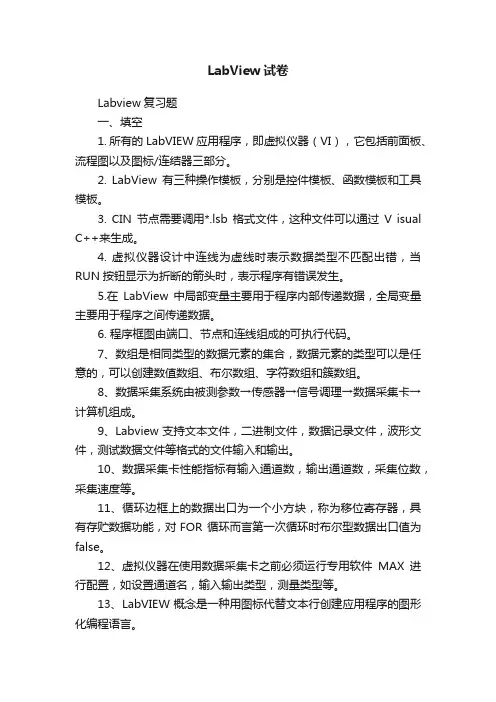

LabView试卷
LabView试卷Labview复习题一、填空1. 所有的LabVIEW 应用程序，即虚拟仪器（VI），它包括前面板、流程图以及图标/连结器三部分。
2. LabView有三种操作模板，分别是控件模板、函数模板和工具模板。
3. CIN节点需要调用*.lsb格式文件，这种文件可以通过V isual C++来生成。
4. 虚拟仪器设计中连线为虚线时表示数据类型不匹配出错，当RUN按钮显示为折断的箭头时，表示程序有错误发生。
5.在LabView中局部变量主要用于程序内部传递数据，全局变量主要用于程序之间传递数据。
6. 程序框图由端口、节点和连线组成的可执行代码。
7、数组是相同类型的数据元素的集合，数据元素的类型可以是任意的，可以创建数值数组、布尔数组、字符数组和簇数组。
8、数据采集系统由被测参数→传感器→信号调理→数据采集卡→计算机组成。
9、Labview支持文本文件，二进制文件，数据记录文件，波形文件，测试数据文件等格式的文件输入和输出。
10、数据采集卡性能指标有输入通道数，输出通道数，采集位数，采集速度等。
11、循环边框上的数据出口为一个小方块，称为移位寄存器，具有存贮数据功能，对FOR 循环而言第一次循环时布尔型数据出口值为false。
12、虚拟仪器在使用数据采集卡之前必须运行专用软件MAX进行配置，如设置通道名，输入输出类型，测量类型等。
13、LabVIEW概念是一种用图标代替文本行创建应用程序的图形化编程语言。
14、传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，而LabVIEW则采用数据流编程方式，程序框图中节点之间的数据流向决定了程序的执行顺序。
它用图标表示函数，用连线表示数据流向。
15、LabVIEW程序为称为VI，扩展名默认为.vi。
16、程序框图是图形化源代码的集合，这种图形化的编程语言也称为G语言。
17、虚拟仪器系统是由计算机、应用软件和仪器硬件三大要素构成的。
计算机与仪器硬件又称为VI的通用仪器硬件平台。
《虚拟仪器与LabVIEW程序设计》章节思考与练习题含答案(大学期末复习资料)
第1章虚拟仪器概述1．测试测量仪器发展至今经过了那些阶段？答：经历了4个阶段，即：第一代模拟式仪器（或指针式仪器）、第二代数字式仪器、第三代智能仪器、第四代虚拟仪器。
2．什么是虚拟仪器，它有哪些特点?答：虚拟仪器是指在以计算机为核心的硬件平台上，其功能由用户设计和定义，具有虚拟仪器面板，其测试功能由测试软件实现的一种计算机仪器系统。
特点：虚拟含义主要有两点：1、仪器面板是虚拟的，通过调用控件选板中的控件实现3．简述虚拟仪器的系统组成？答：虚拟仪器系统由硬件平台和软件平台两大部分完成：硬件平台：计算机、I/O接口设备；软件平台：4．简述虚拟仪器的软件层次结构？答：测试管理层：用户及仪器设备等管理。
应用程序开发层：用户根据仪器功能需求开发设计的虚拟仪器程序。
仪器驱动层：完成对特定仪器的控制和通信的程序集合。
I/O总线驱动层：完成对仪器寄存器进行直接存储数据操作，并为仪器设备与仪器驱动程序提供信息传递的底层软件。
第2章一个简单VI的设计1．输入两个数，求两个数的和差运算，并显示结果。
2．程序运行中，用旋钮控件改变图形曲线的颜色。
建立波形图表的属性节点，改为可写，并指定为曲线Plot的颜色Color属性。
第3章几种常用的程序结构1.创建一个VI产生100个随机数，求其最小值和平均值。
2.创建一个VI，每秒显示一个0到1之间的随机数。
同时，计算并显示产生的最后四个随机数的平均值。
只有产生4个数以后才显示平均值，否则显示0。
每次随机数大于0.5时，使用Beep.vi产生蜂鸣声。
3.求X的立方和（使用For和While循环）。
4.编程求1000内的“完数”。
“完数”指一个数恰好等于它本身的因子之和。
例如28＝14+7+4+2+1。
5.创建一个VI ，实现加、减、乘、除四种运算方式。
6.编写一个程序测试输入以下字符所用的时间：LabVIEW is a graphical programming language.7.使用公式节点创建VI ，完成下面公式计算，并将结果显示在同一个屏幕上。
labview常见习题复习题考试题
labview常见习题复习题考试题——答案1. 10.21 产生100个随机数,求其最小值和最大值以及平均值2. 10.22 用for循环产生4行100列的二维数组,数组成员如下:1,2,3.......100;100,99,98.......1;6,7,8.......105;105,104,103......6;从这个数组中提取2行50列的二维数组,数组成员如下:50,49,48......1;56,57,58 (105)将这2个数组用数组显示件显示在前面板.3. 10.23 程序开始运行时候要求用户输入一个口令,口令显示正确时候滑钮显示件显示0---100的随机数,否则程序立即停止.4. 10.24 编写一个程序,在前面板上放3个按钮,当按下某个按钮时,输出按钮的编号.5. 10.25 编写计算以下等式的程序：y1=x3-x2+5y2=m*x+bx的范围是0---10。
y1和y2用数组显示件显示在前面板。
6. 10.26 编程求Josephus(约瑟夫环)问题:m个小孩子围成一圈,从第一个小孩子开始顺时针方向数数字,到第n个小孩子离开,这样反反复复,最终只剩下一个小孩子,求第几个小孩子留下?7. 10.27 猴子吃桃子问题,每天吃完全部的桃子一半又一个,到第10天的时候还剩下一个,编程求第一天桃子的总数.8. 10.28 编程求1000以内的所有水仙花数,"水仙花数"指一个三位数,它的各位数字的立方和等于她本身.例如:371=3*3*3+7*7*7+1*1*1;9. 10.31 编程求1000以内的"完数","完数"是指一个数恰好等于它本身的因子之和,例如28=14+7+4+2+1;10. 11.1 在一个chart中显示3条曲线,分别用红,绿,蓝3种颜色表示范围0-1,0-5,0-10的3个随机数.11. 11.2 在一个Graph中用2种不同的的线宽显示1条正弦曲线和一条余弦曲线,每条曲线长度为128个点.正弦曲线x0=0,Dealt x=1,余弦曲线x0=2,Dealt x=10.12. 11.3 用XY Graph显示一个半径为1的圆13. 11.4 产生一个10行10列的二维数组,数组成员为0--100的数字,并用强度图显示.14. 11.5 画出Labview图形显示,以及放大缩小功能,以及在此图标上添加可改变的labVIEW字体样式.15. 11.6 在前面板创建数值型控件,输入一个数值,在乘以一个比列系数,然后还在同一个控件中显示出来.(局部变量用法)16. 11.7 编写一个程序,用labview的信号生成函数产生一个三角波并显示在chart 上,在编写例外一个程序读出数据显示在chart上,调节2者的程序运行的时间,比较波形的差异.(全局变量)17. 11.8 编写一个程序,用labview的信号生成函数产生一个三角波并显示在chart上,在编写例外一个程序读出数据显示在chart上,调节2者的程序运行的时间,比较波形的差异.(通告函数)18. 11.10 创建一个程序显示内存中所有的VI的名称与路径?19. 11.11 创建一个程序把另外一个VI的前面板显示在Picture控件中.20. 11.12 请用Vi本身的属性来控制自己前面板的外观属性.21. 11.13 用一个chart显示一个随机数，用前面板控件chart的大小和位置.22. 11.14 前面板上放一个压力表，指针位置在0-255之间随机变化，指针颜色同时发生变化23. 11.15 建立一个枚举控件，其内容为张三、李四、王五共三位先生，要求当枚举控件显示“张三”时，输出“张三在这里”;同理，当枚举控件显示“李四”、“王五”时，输出：“李四在这里”和“王五在这里”24. 11.16 分别利用for循环的移位寄存功能和反馈节点两种方法求0+5+10+15+······+45+50的值25. 11.17 用顺序结构实现数值匹配：输入1~100之间的任意1个整数，然后系统随机产生1~100之间的整数，直到和预先输入的整数一样，然后输出匹配的次数和时间。
labview考试题及答案
labview考试题及答案一、单选题（每题2分，共10题，共20分）1. LabVIEW是一种由哪家公司开发的图形化编程语言？A. 微软B. 国家仪器（NI）C. 苹果D. 谷歌答案：B2. 在LabVIEW中，哪个术语指的是程序的开始？A. 循环B. 事件结构C. 顺序结构D. 子VI答案：C3. 以下哪个是LabVIEW中用于创建子VI的函数？A. 创建数组B. 创建簇C. 创建子VID. 创建引用答案：C4. 在LabVIEW中，如何表示一个布尔值？A. 使用数字1或0B. 使用字符串"True"或"False"C. 使用布尔控件D. 使用开关控件答案：C5. LabVIEW中的哪个功能允许用户在不停止程序的情况下调试代码？A. 单步执行B. 断点C. 探针D. 性能分析答案：B6. 在LabVIEW中，哪个术语用于描述一个程序的输入和输出？A. 前面板B. 块图C. 子VID. 终端答案：A7. 以下哪个不是LabVIEW中的数组操作函数？A. 构建数组B. 连接数组C. 排序数组D. 求和数组答案：D8. 在LabVIEW中，如何将一个布尔值转换为数值？A. 使用转换函数B. 使用逻辑运算C. 使用比较函数D. 使用数学函数答案：A9. 在LabVIEW中，哪个函数用于将字符串转换为数值？A. 字符串到数值B. 字符串到布尔C. 字符串到日期/时间D. 字符串到路径答案：A10. 在LabVIEW中，如何实现循环结构？A. 使用While LoopB. 使用For LoopC. 使用Case StructureD. 使用Sequence Structure答案：A二、多选题（每题3分，共5题，共15分）1. 以下哪些是LabVIEW中的数据类型？A. 数值B. 布尔C. 字符串D. 路径答案：A, B, C, D2. 在LabVIEW中，哪些是常用的数组操作？A. 构建数组B. 连接数组C. 排序数组D. 求和数组答案：A, B, C3. 在LabVIEW中，哪些是调试程序的方法？A. 单步执行B. 断点C. 探针D. 性能分析答案：A, B, C4. 以下哪些是LabVIEW中的结构？A. 循环B. 事件结构C. 顺序结构D. 子VI答案：A, B, C5. 在LabVIEW中，哪些是布尔值的表示方法？A. 使用数字1或0B. 使用字符串"True"或"False"C. 使用布尔控件D. 使用开关控件答案：C, D三、判断题（每题1分，共5题，共5分）1. LabVIEW是一种文本编程语言。
labview经典练习题附答案
题目:产生100个随机数,求其最小值和最大值以及平均值题目:1 用for循环产生4行100列的二维数组,数组成员如下:1,2,3.......100;100,99,98.......1;6,7,8.......105;105,104,103......6;从这个数组中提取2行50列的二维数组,数组成员如下:50,49,48......1;56,57,58 (105)将这2个数组用数组显示件显示在前面板.题目:程序开始运行时候要求用户输入一个口令,口令显示正确时候滑钮显示件显示0---100的随机数,否则程序立即停止.题目:编写一个程序测试自己在程序前面板上输入以下字符所用的时间:A virtual instruments is a program in the graphical programming language.题目:编写一个程序,在前面板上放3个按钮,当按下*个按钮时,输出按钮的编号.题目：编写计算以下等式的程序：y1=*3-*2+5y2=m**+b*的围是0---10。
y1和y2用数组显示件显示在前面板。
用顺序结构和循环结构写一个跑马灯。
5个灯从左到右不停地轮流点亮。
闪烁间隔由滑动条调节题目:编程求1000以的"完数","完数"是指一个数恰好等于它本身的因子之和,例如28=14+7+4+2+1;产生5个随机数，并和序号一起保存，格式为电子表单。
求任意两个输入数值的最小公倍数和最大公约数。
设计一个VI，产生一个随机数二维数组( 100行3 列)，把此数据写入到电子表格文件首先把循环计数值和随机数转化成字符串，并与制表符和行结束符连接成一个电子表格格式的字符串对字符串进行加密，规则是每个字母后移五位，例如，A变成F，b变成g，*变成c，y变成d。
题目：使用labview模拟温度采集系统，要求有停止键。
在一个波形表中显示三条随机数组成的曲线，分别用红，绿，蓝三种颜色表示，其取值围分别为0-1,1-5和5-10.题目：用labvIEW编写一个判断素数的程序。
（完整word版）LabView考试试题
（完整word版）LabView考试试题一、填空1. VI虚拟仪器的三个主要组成部分是_前面板_、_程序框图_和_图标/连接器_。
2. LabView有三种操作模板，分别是_控件模板_、_函数模板_和_工具模板_。
3. CIN节点需要调用__*.lsb__格式文件，这种文件可以通过__Visual C++__来生成。
4. 虚拟仪器设计中连线为虚线时表示___数据类型不匹配出错_，当RUN按钮显示为折断的箭头时，表示程序___有错误发生__。
5. 在LabView中_局部变量_主要用于程序内部传递数据，_全局变量_主要用于程序之间传递数据。
6. 程序框图由_端口_、_节点_和_连线_组成的可执行代码。
二、选择1. 当一个函数的error in带有错误信息时，下列哪种说法是正确的（ D ）A 该函数会对错误信息进行处理。
B 该函数不会作任何操作，而是直接将错误信息传递给error out，且不会将自身函数发生的错误添加进去。
C 该函数会发出错误警告，且使程序终止运行。
D 该函数直接将错就错传递给error out，且会将自身函数发生的错误加进去。
2. 下列哪种说法是错误的（B）A 虚拟仪器采用的是面向对象和可视化编程技术。
B 在程序运行的过程中波形的可变性是不可改变的。
C 在LabView中，VI程序的运行时数据是流动的。
D 在创建子程序时，可以使用连线工具给前面板的控制器和指示器分配端口。
3. 下列哪种说法是对的（ C ）A While循环只有条件端口接收到的值为True时才停止循环。
B While循环不满足条件时，一次也不执行循环。
C For循环当N<1时，一次也不循环。
D For循环可以嵌套，While循环不可以嵌套。
4. 当数据采集卡组态成DIFF模式时，将使用差分连接方式，使用这种连接方式下列说法错误的是（ C ）A 可以减少尖峰噪声B 增加噪声抑制C 增大尖峰噪声D 增加共模信号抑制5. 下列哪种总线产品对PCI总线完全兼容。
labview经典练习题附答案
题目:产生100个随机数,求其最小值和最大值以及平均值题目:1 用for循环产生4行100列的二维数组,数组成员如下:1,2,3.......100;100,99,98.......1;6,7,8.......105;105,104,103......6;从这个数组中提取2行50列的二维数组,数组成员如下:50,49,48......1;56,57,58 (105)将这2个数组用数组显示件显示在前面板.题目:程序开始运行时候要求用户输入一个口令,口令显示正确时候滑钮显示件显示0---100的随机数,否则程序立即停止.题目:编写一个程序测试自己在程序前面板上输入以下字符所用的时间:A virtual instruments is a program in the graphical programming language.题目:编写一个程序,在前面板上放3个按钮,当按下某个按钮时,输出按钮的编号.题目：编写计算以下等式的程序：y1=x3-x2+5y2=m*x+bx的范围是0---10。
y1和y2用数组显示件显示在前面板。
用顺序结构和循环结构写一个跑马灯。
5个灯从左到右不停地轮流点亮。
闪烁间隔由滑动条调节题目:编程求1000以内的"完数","完数"是指一个数恰好等于它本身的因子之和,例如28=14+7+4+2+1;求任意两个输入数值的最小公倍数和最大公约数。
首先把循环计数值和随机数转化成字符串，并与制表符和行结束符连接成一个电子表格格式的字符串对字符串进行加密，规则是每个字母后移五位，例如，A变成F，b变成g，x变成c，y变成d。
在一个波形表中显示三条随机数组成的曲线，分别用红，绿，蓝三种颜色表示，其取值范围分别为0-1,1-5和5-10. 题目：用labvIEW编写一个判断素数的程序。
题目：用labview写一个获取当前系统时间的程序。
要求如图初始化和分离数组：利用For循环的自动索引功能从一个输入数组中依次抽取各个元素，如果是大于0的数则添加到正数数组，如果是小于0的则添加到负数数组。
《LabVIEW语言及编程技术》习题库(答案)
(A)二维数组{{6, 3, 3};{2, 1, 8}};(B)二维数组{{6,6,6};{8,6,6};{6,6,6}}；
(C)二维数组{{6,6,6};{6,6,6};{6,8,6}};(D)二维数组{{6,8,6};{6,8,6};{6,8,6}}。
17.下列工具说法不正确的是：[ C ]
C输入和输出数据都可为各个子程序框图连接或不连接数据
D输入数据时，各个子程序框图必须连接输入数据，输出数据时，可连接或不连接输出数据
25.下列那种数据类型是波形图不能接受的。[C]
A B
CD
26.下列那种图形可以描绘非均匀采样数据。[C]
A波形图B波形图表CXY图D强度图
27.下图程序运行结果为[B]
bVIEW中常用的调试工具有：单步执行，高亮显示，断点和探针等。
三简答题
1.For循环和While循环的区别是什么？使用中它们各自适用于什么场合?
答：For循环规定了循环次数，其条件选择是根据计数器计数次数是否达到循环次数而决定结束循环的条件；而While循环不规定循环次数，其条件选择是根据选择器端子的条件是否得以满足而决定结束循环的条件。For循环适合于有限次数的循环操作，而While循环适合于根据程序运行过程中逻辑关系或在程序执行中人为地决定循环次数。
(A)一维数组{1, 7, -4, -2, 3, 6} ；(B)二维数组{{1, -4, 3, 0}, {7, -2, 6}}；
(C)一维数组{1, -4, 3, 7, -2, 6}；(D)二维数组{{1, -4, 3}, {7, -2, 6}}。
6.下面数组加法的计算结果是多少？[ B ]
(A)一维数组{80, 20, 40, 10, -60} ；(B)一维数组{120, 30}；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了能看到闪烁效果，需要将采样间隔设到
（1 ）
（3 ）
2. 有一个测量程序，采集两路信号，每
1s 采集一次，要求每采集一次，就将采
集结果写入文本文件尾部，即使重新运行程序，仍能保证数据添加到文件尾部， 而不会覆盖原有数据。格式为 a 保留 4 位小数， b 为整数，如右图所示。并在程
序中到右不停
的轮流点亮，闪烁间隔由滑动条调节。
14. 利用簇函数实现下面的温度配置器和温度显示器编程
答案（ 98 页）
15.利用簇模拟汽车控制，
如右图所示， 控制面板可以对显示面板中的参量进行控 *100 ，档位控制时速 , 时速＝档位 *40 ，油量随
制。油门控制转速，转速＝油门 VI 运行时间减少。
3 2
21. 分 别 利 用
for
循 环的 移 位 寄存 功 能 和反 馈 节 点两 种 方法求
0+5+10+15+ ・ ・ ・ ・ ・ ・ +45+50 的值
寄存器功能：
22.
23. 写一个子 VI 计算输入双精度数组所有元素的平均值，并在上层
VI 调用它。
5. 创建一个 VI 程序，该程序可以产生一个六行四列的二维数组
( 数组元素为 0
到 10 的随机整数 ) ，并把二维数组的前三行、 前三列单独提出来， 做为一个新的 数组。 子 VI
主
VI
6. 产生 5个随机数，并和序号一起保存，格式为电子表单。
7. 用 for 循环产生 4航 100列二维数组，数组成员如下： 1,2,3,,,,100 100,99,98,, 6,7,8,,105 105,104,103,,6 从这个数组中取出 2行 5列的二维数组，成员如下： 50,49,48,,1 56,57 ， 58,,105
60，“警 60~99 之
间，“通过”指示灯会亮起来， 同时显示字符串“你考试通过了
! ” ; 分数为 100，
“恭喜”指示灯会亮起来， 同时显示字符串“你是第一名 ! ” ; 如果输入为 0~100 以外的数字，会有错误提示，同时显示字符串“错误 ! ”。
13. 利用顺序结构和循环结构写一个跑马灯，如下图所示，
三”时，输出“张三在这里” 这里”和“王五在这里”
实验结果：
2 3 5 8 13 , , , , ,...... 19. 求分数序列 1 2 3 5 8 前 10 项之和
20. 编写计算以下等式的程序： y1=x -x +5 y2=m*x+b x 的范围是 0-100 。 y1 和 y2 用数组显示在同一波形图表中。
10. 程序开始运行后要求用户输入密码，密码正确时字符串显示控件显示 迎进入”，否则显示字符串“密码错误”，同时退出程序。
“欢
11. 在一个波形表中显示三条随机数组成的曲线， 示，其取值范围分别为 0-1,1-5 和 5-10.
分别用红， 绿，蓝三种颜色表
12. 设计一评分程序，输入不同的分数会得到不同的评论。分数小于 告”指示灯会亮起来，同时显示字符串“你没有通过考试 ! ” ; 分数在
程序框图
3. 利用随机数发生器仿真两个采样信号。一个 0 到 5V 的采样信号，每 200ms采 一个点， 共采集 50 个点， 另一路电压信号的范围为 5 到 10V，采样间隔是 50ms ， 共采 100 个点。采样完成后，将两路采样信号显示在同一个 WaveformGraph 中。
4. 利用随机数发生器仿真两个采样信号。一个 0 到 5V 的采样信号，每 200ms采 一个点，共采集 50 个点， 另一路电压信号的范围为 5 到 10V，采样间隔是 50ms ，共采 100 个点。 采样 完成后，将两路采样信号显示在同一个 Waveform Graph 中。 X 轴为时间轴显示， 要求时间轴能真实的反映采样时间
将这两个数组用数组显示空间显示在前面板上
8、产生测试信号正弦波，三角波，方波，锯齿波，要求面板如下：
9. 计算学生三门课 ( 语文，数学，英语 ) 的平均分，并根据平均分划分成绩等级。 要求输出等级 A,B,C,D,E 。 90 分以上为 A， 80～ 89 为 B， 70～ 79 为 C ， 60～ 69 为 D， 60 分以下为 E。
16. 模拟温度采集监测系统。
17. 设计一个 VI ，产生 9 个随机数组成的一维数组，然后将数组按大到小的排 序，并且求出数组中最大值、最小值。
18.
建立一个枚举控件， 其内容为张三、 李四、王五共三位先生， 要求当枚举控件显示 “张 ；同理，当枚举控件显示“李四” 、 “王五”时，输出： “李四在
——鸳小白
1. 一个温度监测器，如右图所示，当温度超过报警上限，而且开启报警时，报警 灯点亮。 温度值可以由随机数发生器产生 . 当报警发生时输出报警信息， 例如“温
度超限 ! 当前温度 78.23 ℃”，正常情况下输出空字符串。同时。利用“报警信 息”控件的 blinking 属性，实现在输出报警信息的同时伴随闪烁， 5 秒以上。 如下图所示。
