软开关的基本概念

软开关的基本概念

软开关的基本概念

软开关是一种电子器件,它可以用来控制电路的开关。与传统的机械式开关不同,软开关使用半导体材料作为其主要材料,并利用电场效应来控制电路的通断。软开关具有许多优点,如可靠性高、功耗低、体积小等,因此被广泛应用于各种领域中。

一、软开关的基本原理

1.1 半导体材料

软开关主要由半导体材料制成。半导体材料是指在温度较低时具有半导体性质的材料。它们具有介于导体和绝缘体之间的电学特性,即在一定条件下既可以传导电流,又可以阻止电流的流动。

1.2 电场效应

软开关利用了电场效应来控制电路的通断。当一个外加电压施加到半导体上时,会在其内部形成一个强烈的电场。这个电场会影响到半导体中自由载流子(即带负或正电荷的粒子)的运动状态,从而改变其

导电性质。

1.3 MOSFET结构

MOSFET(金属氧化物半导体场效应晶体管)是一种常用的软开关结构。它由金属栅、氧化物和半导体材料组成。当一个正电压施加到金

属栅上时,会在氧化物和半导体之间形成一个电场,从而改变半导体

中自由载流子的运动状态,控制电路的通断。

二、软开关的优点

2.1 可靠性高

软开关使用半导体材料作为其主要材料,没有机械部件,因此具有较

高的可靠性。与传统的机械式开关相比,软开关不容易出现接触不良

等问题。

2.2 功耗低

软开关具有低功耗的特点。由于其内部没有机械部件,因此摩擦损耗、惯性负荷等都很小。此外,在控制电路通断时也只需要很小的电流即

可实现。

2.3 体积小

软开关具有较小的体积和重量。这使得它们在集成电路中得到广泛应用,并且可以大大节省空间。

三、软开关的应用领域

3.1 电力系统

在电力系统中,软开关被广泛应用于电力变压器、断路器、接触器等

设备中。它们可以提高系统的可靠性和效率,并且可以减少能源浪费。

3.2 电动汽车

软开关在电动汽车中也得到了广泛应用。它们可以控制电机的转速和

方向,并且可以实现快速切换,提高车辆的性能和安全性。

3.3 通信设备

软开关在通信设备中也是必不可少的组成部分。它们可以控制信号的

传输和接收,从而保证通信质量和稳定性。

四、软开关的发展趋势

4.1 集成化

随着集成电路技术的不断发展,软开关也向着集成化方向发展。未来

软开关将会更加小型化、智能化,并且具有更高的可靠性和效率。

4.2 新材料

新材料的出现将会推动软开关技术的发展。例如,石墨烯等材料具有

很高的导电性和导热性,可以用于制造更加先进的软开关。

4.3 应用领域扩大

随着科技不断进步,软开关将会在更多领域得到应用。例如,在医疗

设备、智能家居、工业自动化等领域中,软开关都有着广阔的应用前景。

总结:

软开关是一种电子器件,利用半导体材料和电场效应来控制电路的通断。它具有可靠性高、功耗低、体积小等优点,并且被广泛应用于电

力系统、电动汽车、通信设备等领域中。未来软开关将会更加集成化、智能化,并且在更多领域得到应用。

天津2012年自考“电力电子技术(一)”课程考试大纲

天津市高等教育自学考试课程考试大纲 课程名称:电力电子技术(一)课程代码:3573 第一部分课程性质与目标 -、课程的性质与特点 电力电子技术课程是工业电气自动化专业、供配电技术专业及相关电气工程类、机电类专业必修的一门专业基础课。本课程重点介绍电力电子技术的基本概念、基本原理、常用器件、典型电路及应用方面的知识和技术,是一门实践性、应用性较强的专业基础课。 二、课程目标与基本要求 设置本课程的目的是,通过本课程的学习使学生获得电力电子技术所必需的基本理论、基本知识和基本技能,培养学生分析问题和解决问题的能力,为以后深入学习电力电子技术某些领域的内容,为继续学习后续课程及参加实际工作打下必要的基础。 通过本课程学习要求: 1、熟悉电力电子器件的结构、特性和主要参数,正确理解器件的工作原理; 2、熟悉典型电力电子电路的结构、组成及功能,正确领会电路的工作原理; 3、掌握电力电子电路的波形分析方法和参数计算方法; 4、掌握脉宽调制电路的工作原理和控制特性,了解软开关技术的基本原理与控制方式; 5、了解典型电力电子装置的组成、工作原理和实际应用; 6、掌握基本变流装置的调试方法。 学习本课程时,要注意物理概念与基本分析方法的学习,理论要结合实际,尽量做到器件、电路、应用三者相结合,并保证及时完成课上练习和课后作业。 三、与本专业其他课程的关系 本课程的先修课是“高等数学”、“电路基础”、“电子技术基础”,而本课程又是“机电设备传动与控制”等专业技术课程的先修课程。 第二部分考核内容与考核目标 第一章整流电路 一、学习目的与要求 通过本章的学习,了解功率二极管、晶闸管的结构、特性与主要参数,晶闸管的过压与过流保护方式,熟悉单相、三相可控整流电路的组成、工作原理及对触发电路的基本要求,熟悉晶闸管相控触发电路的组成与工作原理,掌握可控整流电路工作过程的波形分析方法和输出直流平均电压、平均电流的估算方法。 二、考核知识点与考核目标 (一)功率二极管与晶闸管(一般) 识记:功率二极管、晶闸管的分类、结构、主要特点和主要参数,晶闸管的导通条件和关断方法。 理解:晶闸管的工作原理、阳极特性、门极特性及触发的概念。 (二)单相可控整流电路(重点) 识记:单相可控整流电路的组成及工作特点,可控整流电路对触发电路的基本要求。 理解:可控整流电路的相控原理,不同性质负载对电路工作的影响,电路工作原理。

软开关

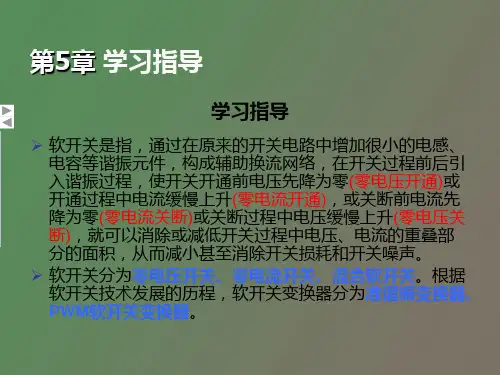

第7章软开关技术 主要内容:软开关技术的分类,各种软开关电路的原理及应用。 电力电子装置高频化 优点:滤波器、变压器体积和重量减小,电力电子装置小型化、轻量化。 缺点:开关损耗增加,电磁干扰增大。 软开关技术的作用:降低开关损耗和开关噪声;进一步提高开关频率。 1 软开关的基本概念 (1)硬开关与软开关 硬开关:开关的开通和关断过程伴随着电压和电流的剧烈变化,产生较大的开关损耗和开关噪声。 软开关:在电路中增加了小电感、电容等谐振元件,在开关过程前后引入谐振,使开关条件得以改善。降低开关损耗和开关噪声,软开关有时也被称为谐振开关。 工作原理:软开关电路中S关断后Lr与Cr间发生谐振,电路中电压和电流的波形类似于正弦半波。谐振减缓了开关过程中电压、电流的变化,而且使S两端的电压在其开通前就降为零。 (2)零电压开关与零电流开关 软开关分类:

零电压开关:使开关开通前其两端电压为零,则开关开通时就不会产生损耗和噪声,这种开通方式称为零电压开通,简称零电压开关。 零电流开关:使开关关断前其电流为零,则开关关断时也不会产生损耗和噪声,这种关断方式称为零电流关断,简称零电流开关。 图7-1 零电压开关准谐振电路及波形 a)电路图 b)理想化波形 图7-2 硬开关电路及波形 a)电路图 b)理想化波形 零电压开通和零电流关断要靠电路中的谐振来实现。 零电压关断:与开关并联的电容能使开关关断后电压上升延缓,从而降低关断损耗,有时称这种关断过程为零电压关断。 零电流开通:与开关相串联的电感能使开关开通后电流上升延缓,降低了开通损耗,有时称之为零电流开通。

简单的利用并联电容实现零电压关断和利用串联电感实现零电流 开通一般会给电路造成总损耗增加、关断过电压增大等负面影响,因此是得不偿失的。 2 软开关电路的分类 根据开关元件开通和关断时电压电流状态,分为零电压电路和零电流电路两大类。 根据软开关技术发展的历程可以将软开关电路分成准谐振电路、零开关PWM电路和零转换PWM电路。 每一种软开关电路都可以用于降压型、升压型等不同电路,可以从基本开关单元导出具体电路。 图 7-3 基本开关单元的概念 a)基本开关单元 b)降压斩波器中的基本开关单元 c)升压斩波器中的基本开关单元 d)升降压斩波器中的基本开关单元 (1)准谐振电路 准谐振电路中电压或电流的波形为正弦半波,因此称之为准谐振。为最早出现的软开关电路,可以分为: 零电压开关准谐振电路(ZVS QRC); 零电流开关准谐振电路(ZCS QRC);

软开关的基本概念

软开关的基本概念 软开关的基本概念 软开关是一种电子器件,它可以用来控制电路的开关。与传统的机械式开关不同,软开关使用半导体材料作为其主要材料,并利用电场效应来控制电路的通断。软开关具有许多优点,如可靠性高、功耗低、体积小等,因此被广泛应用于各种领域中。 一、软开关的基本原理 1.1 半导体材料 软开关主要由半导体材料制成。半导体材料是指在温度较低时具有半导体性质的材料。它们具有介于导体和绝缘体之间的电学特性,即在一定条件下既可以传导电流,又可以阻止电流的流动。 1.2 电场效应 软开关利用了电场效应来控制电路的通断。当一个外加电压施加到半导体上时,会在其内部形成一个强烈的电场。这个电场会影响到半导体中自由载流子(即带负或正电荷的粒子)的运动状态,从而改变其

导电性质。 1.3 MOSFET结构 MOSFET(金属氧化物半导体场效应晶体管)是一种常用的软开关结构。它由金属栅、氧化物和半导体材料组成。当一个正电压施加到金 属栅上时,会在氧化物和半导体之间形成一个电场,从而改变半导体 中自由载流子的运动状态,控制电路的通断。 二、软开关的优点 2.1 可靠性高 软开关使用半导体材料作为其主要材料,没有机械部件,因此具有较 高的可靠性。与传统的机械式开关相比,软开关不容易出现接触不良 等问题。 2.2 功耗低 软开关具有低功耗的特点。由于其内部没有机械部件,因此摩擦损耗、惯性负荷等都很小。此外,在控制电路通断时也只需要很小的电流即 可实现。

2.3 体积小 软开关具有较小的体积和重量。这使得它们在集成电路中得到广泛应用,并且可以大大节省空间。 三、软开关的应用领域 3.1 电力系统 在电力系统中,软开关被广泛应用于电力变压器、断路器、接触器等 设备中。它们可以提高系统的可靠性和效率,并且可以减少能源浪费。 3.2 电动汽车 软开关在电动汽车中也得到了广泛应用。它们可以控制电机的转速和 方向,并且可以实现快速切换,提高车辆的性能和安全性。 3.3 通信设备 软开关在通信设备中也是必不可少的组成部分。它们可以控制信号的 传输和接收,从而保证通信质量和稳定性。 四、软开关的发展趋势

电力电子技术课程教学大纲

《电力电子技术》课程教学大纲 Power Electronics 课程编号:021016 学分: 4 学时: 76 (其中:讲课学时: 64 实验学时:12 上机学时: 0 )先修课程:《电路》、《电子线路》、《电机与拖动》 后续课程:《调速技术》、《电力拖动自动控制系统》 适用专业:四年制自动化本科 开课部门:电子信息与电气工程系 一、课程的性质与目标 1、课程的性质 本课程是一门横跨电力、电子、自动控制三门课程的交叉边缘学科,是利用大功率半导体器件对电能进行变换与控制的专业基础课程,是自动化专业的必修课。 2、课程的目标 通过本课程的学习,使学生获得电能高效率变换与控制方面的知识,培养学生分析问题、解决问题的能力,并且具有一定的实验能力,为后续课程的学习及以后的工作打下基础。 本课程的任务是使学生获得利用电力电子器件对电能进行变换和控制的基本理论与概念。通过学习,要求学生熟悉和掌握可控整流、有源逆变、变频、斩波、无源逆变等电力电子电路的工作原理、特点和基本应用,正确选用元件与触发电路。 二、课程的主要内容及基本要求 第1章电力电子器件(10 学时) [知识点]概述;不可控器件;半控型器件;典型全控型器件;其他新型电力电子器件;电力电子器件的驱动、保护、串并联使用。

[重点]半控型器件、典型全控型器件的结构、工作原理、基本特性、主要参数及选择原则。 [难点]额定电流的计算。 [基本要求] 1、了解电力电子器件的概念、特征、应用系统。 2、理解不可控器件、半控型器件、典型全控型器件等的结构、工作原理、基本特性、主要参数。 3、掌握电力电子器件的选择、使用以及驱动、保护和串并联使用。 [实践与练习] 实验:晶闸管好坏的测定和导通实验 作业:P42 2、3、4 第2章整流电路(28学时) [知识点]单相可控整流电路;三相可控整流电路;变压器漏感对整流电路的影响;电容滤波的不可控整流电路;整流电路的谐波和功率因数;大功率可控整流电路;整流电路的有源逆变工作状态;晶闸管直流电动机系统;相控电路的驱动控制。 [重点] 1、单相全控桥式整流电路和三相全控桥式整流电路的原理分析与计算、各种 负载对整流电路工作情况的影响; 2、三相可控整流电路有源逆变工作状态的分析计算; 3、晶闸管直流电动机系统的工作特性,包括变流器的特性和电机的机械特 性等; 4、晶闸管可控整流电路锯齿波移相的触发电路的原理和同步电压信号的选 取方法。 [难点]晶闸管可控整流电路锯齿波移相的触发电路的原理和同步电压信号的选取方法。 [基本要求] 1、了解电容滤波的不可控整流电路的工作情况和特点; 2、可逆电力拖动系统的工作情况和环流的概念;

电力电子软开关技术综述

电力电子软开关技术综述 摘要:电力电子软开关技术是一种应用于电力电子系统的关键技术,具有提高系统性能、降低开关损、增强系统可靠性的优点。本文对电力电子软开关技术的应用现状和发展趋势进行了综述,探讨了不同软开关技术的优缺点,并提出了未来的研究方向。 引言:电力电子软开关技术是一种新型的电力电子变换技术,旨在减少开关器件的开关损,提高系统效率,同时降低系统噪声和电磁干扰。随着电力电子技术的不断发展,软开关技术已成为研究热点之一。本文旨在对电力电子软开关技术的应用现状和发展趋势进行综述,以推动该技术的进一步发展。 电力电子软开关技术的基本概念是利用电容或电感等储能元件实现 开关器件的软化。通过合理控制开关器件的导通和关断时间,以及储能元件的充放电过程,可以实现开关器件在导通和关断过程中的损耗最小化。电力电子软开关技术的实现方法主要包括谐振变换、准谐振变换、多脉冲变换等。虽然软开关技术具有降低开关损、提高效率等优点,但也会导致系统复杂度增加、成本提高等问题。 电力电子软开关技术在电力系统中的应用主要包括电力电子变换器、直流输电、柔性交流输电等方面。其中,电力电子变换器是最为广泛

的应用之一,可以用于电源、负载、储能等设备的控制和调节。在控制策略方面,软开关技术可以用于改善系统的性能和稳定性,例如在PWM控制中引入软开关技术可以降低系统的谐波含量。在设备制造方面,软开关技术也被广泛应用于各种电力电子设备中,例如开关电源、不间断电源等。 随着电力电子技术的不断发展,电力电子软开关技术的未来发展趋势主要包括以下几个方面: 新型电力电子软开关技术的研发:随着技术的不断进步,将会有更多新型的电力电子软开关技术出现,例如更为高效的软开关技术、新型的谐振变换技术等。这些新型的软开关技术将会在更广泛的领域得到应用,例如新能源、智能电网等领域。 集成化和模块化:未来电力电子软开关技术将更加注重集成化和模块化,通过将多个器件和电路集成在一起,实现更高效、更可靠、更小型化的电力电子系统。 智能化和自适应控制:随着人工智能等技术的不断发展,电力电子软开关技术将会更加智能化和自适应控制。通过智能化和自适应控制,可以实现更为精准的控制和调节,提高电力电子系统的性能和稳定性。

电力电子技术理论大纲

**学院 电力电子技术()教学大纲 一、课程性质与地位 本课程是电气工程及其自动化专业的一门专业课,包括电力电子器件、电力电子电路和控制技术三部分内容。学生通过学习本课程后,掌握电力电子技术必要的基本理论、基本分析方法以及基本技能,为学习后续课程以及从事与电气自动化专业有关的技术工作和科学研究打下一定的基础。 二、教学内容与教学要求 第一章绪论 1.教学基本内容 (1)什么是电力电子技术 (2)电力电子技术的发展史 (3)电力电子技术的应用 2.教学重点、难点 重点:相关基本概念 难点:在工业及其他领域电力电子技术的应用 第二章电力电子器件 1.教学基本内容 (1)SCR、GTO、BJT、MOSFET、IGBT等电力电子器件工作原理、特性、主要参数 (2)功率集成电路与集成电力电子模块 2.教学重点、难点 重点:电力电子器件的性能特点、工作原理、电气特性和主要参数及选用方法 难点:了解电力电子器件的发展趋势。 第三章整流电路 1.教学基本内容 (1)单相半波可控、桥式全控、桥式半控整流电路 (2)三相可控整流电路,三相半波、三相桥式全控整流电路 (3)变压器漏感对整流电路的影响 (4)电容滤波的不可控整流电路 (5)整流电路的谐波和功率因数 (6)大功率可控整流电路 (7)整流电路的有源逆变工作状态

2.教学重点、难点 重点:单相全控桥式整流电路、三相全控桥式整流电路的电路结构、工作原理、电气 性能、波形分析方法和参数计算;电容滤波不可控整流电路的工作特点;变压器漏抗对整流电路的影响;可控整流电路的有源逆变工作状态。 难点:大功率可控整流电路的接线形式及特点;可控整流电路的有源逆变工作状态;锯齿波移相的触发电路的原理。 第四章逆变电路 1.教学基本内容 (1)逆变的概念及逆变器的分类 (2)电压型逆变电路 (3)电流型逆变电路 (4)多重逆变电路和多电平逆变电路 2.教学重点、难点 重点:无源逆变电路的概念、原理及分类;电压型、电流型单、三相桥式逆变电路的原理; 难点:逆变电路的原理 第五章直流-直流变流电路 1.教学基本内容 (1)基本斩波电路的工作原理。 (2)复合斩波电路和多相多重斩波电路 (3)带隔离的直流-直流变流电路 2.教学重点、难点 重点:直流变换电路的工作原理 难点:基本参数计算 第六章交流-交流变流电路 1.教学基本内容 (1)AC/AC变换的工作原理 (2)其他交流电力控制电路 (3)交-交变频电路 (4)矩阵式变频电路 2.教学重点、难点 重点:交流调功和斩波调压的原理 难点:交-交变频电路的原理及电路 第七章 PWM控制技术 1.教学基本内容 (1)PWM控制的基本原理 (2)PWM逆变电路及其控制方法

软开关的概念

软开关的概念 软开关是一种基于软件的开关技术,它是通过在计算机系统中使用软件控制来实现开关操作的。相比传统的硬件开关,软开关具有更高的灵活性和可扩展性,可以为系统带来更多的功能和便利性。在本文中,我们将详细介绍软开关的概念、原理、应用和发展前景。 一、软开关的概念 软开关是指通过软件控制来实现开闭状态的开关。它可以在计算机系统和电子设备中使用,用于控制电路的开关操作。与传统的硬开关相比,软开关具有更高的灵活性和可扩展性,可以根据需求进行动态配置和调整。 二、软开关的原理 软开关是通过软件控制硬件电路来实现开关操作的。在计算机系统中,软开关通常通过使用操作系统的API或驱动程序来实现。当需要打开或关闭特定的电路时,软开关会发送相应的软件指令给操作系统,然后由操作系统将指令传递给硬件电路驱动程序或固件,最终实现开关操作。

三、软开关的应用 软开关在计算机系统和电子设备中有着广泛的应用。以下是一些 软开关的常见应用场景。 1.计算机网络:软开关可以用于实现网络设备的动态配置和管理。通过软件控制网络设备的开关状态,可以实现网络的灵活管理和优化。例如,软开关可以用于实现虚拟局域网(VLAN)的划分和管理,以及流 量控制和路由优化等功能。 2.云计算和虚拟化:软开关是云计算和虚拟化技术的重要组成部分。通过软件控制物理服务器和虚拟机的开关状态,可以实现资源的 动态分配和管理。软开关可以用于实现虚拟机的启动和关闭操作,以 及虚拟机之间的网络通信和数据传输。 3.电力系统:软开关在电力系统中也有着重要的应用。通过软件 控制电力设备的开关状态,可以实现电力系统的远程监控和控制。软 开关可以用于实现电网的动态配置和故障隔离,以及电力设备的保护 和控制。

第七章 谐振软开关技术

第七章谐振软开关技术 随着电力电子器件的高频化,电力电子装置的小型化和高功率密度化成为可能。然而如果不改变开关方式,单纯地提高开关频率会使器件开关损耗增大、效率下降、发热严重、电磁干扰增大、出现电磁兼容性问题。80年代迅速发展起来的谐振软开关技术改变了器件的开关方式,使开关损耗可原理上下降为零、开关频率提高可不受限制,故是降低器件开关损耗和提高开关频率的有效办法。 本章首先从PWM电路开关过程中的损耗分析开始,建立谐振软开关的概念;再从软开关技术发展的历程来区别不同的软开关电路,最后选择零电压开关准谐振电路、零电流开关准谐振电路、零电压开关PWM电路、零电压转换PWM电路和谐振直流环电路进行运行原理的仔细分析,以求建立功率器件新型开关方式的概念。 7.1 谐振软开关的基本概念 7.1.1 开关过程器件损耗及硬、软开关方式 无论是DC—DC变换或是DC—AC变换,电路多按脉宽调制(PWM)方式工作,器件 处于重复不断的开通、关断过程。由于器件上的电压、电流会在开关过程中同时存在,因而会出现开关功率损耗。以图7-1(a)Buck变换电路为例,设开关器件VT为理想器件,关断时无漏电流,导通时无管压降,因此稳定通或断时应无损耗。 图7-1(b)为开关过程中VT上的电压、电流及损耗的波形,设负载电流恒定。 图7-1 Buck变换电路开关过程波形 当VT关断时,负载电流改由续流二极管VD提供。若再次触发导通VT,电流从VD向VT转移(换流),故期间上升但,直至才下降为零。 这样就产生了开通损耗。当停止导通VT时,从零开始上升,在期间维持 ,直至,才减小为零,这样就产生了关断损耗。 若设器件开关过程中电压、电流线性变化,则有 (7-1)
