混凝土静压桩施工
静压预应力混凝土管桩施工方案
静压预应力混凝土管桩施工方案目录一、工程概况 (2)1. 项目背景介绍 (2)2. 工程基本特点 (3)3. 施工环境与条件分析 (3)二、设计依据及规范要求 (4)1. 设计图纸审查与交底要求 (5)2. 施工规范及标准选择依据 (7)3. 质量控制指标及验收标准 (7)三、静压预应力混凝土管桩选用及参数确定 (8)1. 管桩类型选择依据及优缺点分析 (9)2. 管桩规格尺寸与强度等级确定原则 (11)3. 单桩承载力计算与验证方法论述 (12)4. 管桩连接方式选择与施工工艺流程 (13)四、施工准备及现场布置规划 (14)1. 施工队伍组织及人员配置方案 (16)2. 施工机械设备选型及配置计划 (17)3. 材料采购、验收与存储管理要求 (18)4. 现场布置规划与安全保障措施 (19)五、静压预应力混凝土管桩施工工艺流程 (20)1. 施工前准备及场地勘察工作要点 (21)2. 管桩基础定位与放样技术要求 (23)3. 静压施工流程及操作要点说明 (24)4. 接桩、焊接与验收标准规定 (25)5. 施工质量监控与验收程序执行 (26)六、质量控制与安全保障措施制定实施 (26)一、工程概况工程内容：本工程主要包括静压预应力混凝土管桩的施工安装、基础处理、管道敷设等工作。
管桩直径为800mm,长度为L10m,单根管桩承载力不小于100kN。
工期计划：本工程计划从2023年1月1日开始施工，预计于2023年6月30日完成全部施工任务。
1. 项目背景介绍本工程为XX城市建设中的基础结构关键项目，旨在通过采用静压预应力混凝土管桩技术，确保建筑物基础结构的稳定性和安全性，满足长远使用要求。
预应力混凝土管桩因其优良的承载能力、抗震性能和施工便捷性，被选为该工程的主要桩基结构材料。
随着城市化进程的加快，该区域建筑物密度逐渐增加，要求本工程在施工过程中严格控制噪声和粉尘污染，最大限度地减少对周边环境和居民生活的影响。
静压预制混凝土桩施工
静压预制混凝土桩施工【1】静压桩基础的岩土工程勘察1、静压桩基础的岩土工程勘察点，其平面布设、深度以及勘探深度范围内每一主要土层的取样和测试要求，除应符合现行国家标准《岩土工程勘察规范》GB50021和《高层建筑岩土工程勘察规程》JGJ72的有关规定外，尚应符合下列规定：（1）勘探布点间距宜取12～24m，且每个单位工程的勘探孔不宜少于5个，其中控制性勘探孔的数量不应少于勘探孔总数的1/2且不得少于2个。
当地质条件复杂时，应适当加密勘探孔；（2）一般性勘探孔深度应深入预估桩端持力层以下3～5m；控制性勘探孔深度应满足下卧层验算和地基变形计算深度；（3）应对静压桩施工场地表土层进行详细勘察。
勘察时应采用轻便动力触探、取土样、标准贯入试验等手段，准确查明表层3m土层的承载能力。
2、设计拟选用静压桩作基础时，岩土工程勘察应根据岩土层特点适当增加标准贯入或重型（2）动力触探、双桥探头静力触探等原位试验。
3、当采用标准贯入试验时，除应符合现行国家标准《岩土工程勘察规范》GB50021的有关规定外，尚应符合下列规定：（1）控制性勘探孔深度范围内的每一土层和全风化、强风化岩层，均应进行标准贯入试验。
其中在淤泥、淤泥质土层中应每层测试一次；在硬塑～坚硬黏土层、残积土层及全风化岩层中，应每２m测试一次；遇中密～密实砂层时，应每１m测试一次；拟作桩端持力层的土（岩）层应每1m测试一次；（2）一般性勘探孔宜在拟作桩端持力层中每1m测试一次；（3）在拟作桩端持力层的土（岩）层中作标准贯入试验时，当锤击数已达100击而贯入深度不足30cm时，可终止试验，并应记录100击时的实际贯入深度。
4、当采用双桥探头静力触探试验时，除应符合国家标准《岩土工程勘察规范》GB50021的有关规定外，尚应贯入至锥尖阻力≥20MPa的岩土层5m左右或静探力≥300kN才能终孔。
5、花岗岩的强风化、全风化岩及残积土类，可采用实测标准贯入击数来划分，≥50为强风化岩；50＞≥30为全风化岩；＜30为残积土。
静压桩基础施工方案(预制砼管桩)
静压桩基础施工方案一、背景随着建筑行业的不断发展，静压桩基础作为一种常用的基础形式，在工程施工中得到了广泛应用。
静压桩基础采用预制砼管桩作为承载体，能够在地基土质较差的情况下提供良好的承载能力，是解决基础承载问题的有效手段之一。
二、方案概述静压桩基础施工方案中，预制砼管桩是关键施工对象。
预制砼管桩具有加固、承载和刚性强等特点，且施工过程简单高效。
本方案旨在对预制砼管桩的施工过程和施工要点进行详细介绍，确保施工质量和工期进度的有效控制。
三、施工准备1. 设备准备•静压桩机•预制砼管桩•钢筋、混凝土•机械吊装设备•环境保护措施设备2. 材料准备•预制砼管桩•钢筋、混凝土•土方材料四、施工步骤1. 基坑布置•根据设计要求，布置基坑位置和尺寸。
•清理基坑底部，确保基坑平整。
2. 钢筋加固•在基坑底部搭设钢筋笼。
•钢筋笼连接加固，确保结构牢固。
3. 预制砼管桩安装•使用静压桩机将预制砼管桩从顶部逐渐推入土层。
•控制推桩速度和力度，确保桩体沿设计轴线垂直下沉。
4. 结束处理•设计要求下桩深度到位后，吊装机器设备，确保桩顶平整。
•检查桩身是否存在损坏情况，如有，需对损坏部分进行维修处理。
五、质量控制静压桩基础施工质量的控制是施工过程中的重点工作： - 检查预制砼管桩是否存在裂缝和变形等质量问题。
- 严格控制桩身的下沉速度，确保桩的垂直度和稳定性。
- 对施工过程中出现的问题及时进行处理，保障静压桩基础的整体质量。
六、安全与环保静压桩基础施工过程中，安全和环保意识是至关重要的： - 坚持施工现场的安全标准，保证员工的人身安全。
- 合理利用资源，减少施工过程对周边环境的影响。
七、总结静压桩基础施工方案中，预制砼管桩作为承载体的施工是非常重要的一环。
合理的施工方案设计和严谨的施工过程保证了工程质量和安全，同时也符合环保要求。
通过本方案详细介绍，希望可以为静压桩基础施工提供参考，确保工程质量和进度的达标完成。

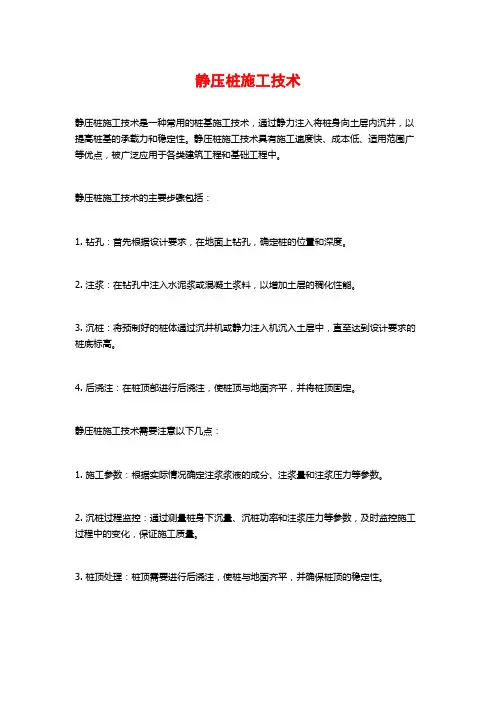

静压桩施工技术
静压桩施工技术
静压桩施工技术是一种常用的桩基施工技术，通过静力注入将桩身向土层内沉井，以提高桩基的承载力和稳定性。
静压桩施工技术具有施工速度快、成本低、适用范围广等优点，被广泛应用于各类建筑工程和基础工程中。
静压桩施工技术的主要步骤包括：
1. 钻孔：首先根据设计要求，在地面上钻孔，确定桩的位置和深度。
2. 注浆：在钻孔中注入水泥浆或混凝土浆料，以增加土层的稠化性能。
3. 沉桩：将预制好的桩体通过沉井机或静力注入机沉入土层中，直至达到设计要求的桩底标高。
4. 后浇注：在桩顶部进行后浇注，使桩顶与地面齐平，并将桩顶固定。
静压桩施工技术需要注意以下几点：
1. 施工参数：根据实际情况确定注浆浆液的成分、注浆量和注浆压力等参数。
2. 沉桩过程监控：通过测量桩身下沉量、沉桩功率和注浆压力等参数，及时监控施工过程中的变化，保证施工质量。
3. 桩顶处理：桩顶需要进行后浇注，使桩与地面齐平，并确保桩顶的稳定性。
4. 施工现场安全：在施工过程中，要确保现场安全，采取必要的防护措施，确保施工人员的安全。
静压桩施工技术是一种成熟可靠的施工技术，具有较好的经济效益和施工效率。
但在实际施工中，需要根据不同工程的要求和土层的特性进行施工参数调整和操作技巧。
静压桩施工工艺流程
静压桩施工工艺流程
一、静压桩施工步骤：1、准备施工材料：组装钢筋、混凝土、电缆线等；2、桩基坑挖掘：根据桩基坑的要求挖掘桩基坑，注意安全防护工作；3、桩基坑回填：坑内放入混凝土，填充至指定的高度；4、下桩钢筋绑扎：将钢筋扎在下桩上，注意绑扎的紧密程度；5、混凝土浇筑：将混凝土填充进基坑，浇注到指定的高度；6、桩头素浆：混合水泥、砂、砾等材料，浇注在桩头混凝土上，形成单一的桩头素浆；7、桩头固定：将电缆线安排好，用钢筋和混凝土固定桩头。
二、静压桩施工标准：1、施工质量：静压桩施工要具备足够的强度，正确的距离，高度要符合实际要求，不能出现裂缝、空洞等现象；2、施工安全：要注意施工安全，确保施工过程中没有意外发生；3、施工期限：按照施工要求，按时完成，不能超期施工；4、施工费用：施工费用严格按照施工合同约定执行，不得擅自加收费用。
静压桩施工工艺流程
静压桩施工工艺流程静压桩是一种常用于地基处理的施工方法，其基本原理是以液压油为介质通过液体静压力将预制钢筋混凝土桩扎入地基中，从而起到加固地基的作用。
下面是静压桩的施工工艺流程。
一、前期准备工作1. 根据设计要求，确定静压桩的埋设位置和数量，并在现场标出。
2. 检查并确保施工现场的地基情况符合设计要求，如果有需要，可以进行地质勘察和地基处理。
3. 准备施工所需的设备、材料和人员，包括静压桩机、油泵、钢筋和混凝土等。
二、静压桩机的安装和调试1. 将静压桩机运送到施工现场，按照厂家提供的说明书进行安装。
2. 连接液压系统，在液压系统中添加液体静压力介质。
3. 对静压桩机进行试运行和调试，确保其正常工作。
三、钢筋骨架的制作和包装1. 根据设计要求，将钢筋按照一定的间距和排列方式组成骨架。
2. 对骨架进行加工和焊接，确保其强度和稳定性。
3. 对骨架进行防锈处理和包装，以保证其质量和使用寿命。
四、沉桩孔的准备1. 按照设计要求，在地基中用打桩机或挖掘机挖掘出沉桩孔。
2. 清理沉桩孔的底部，确保底部平整且无杂物。
3. 对沉桩孔进行打底处理，提高地基的承载能力。
五、静压桩的施工1. 将预制的静压桩运送到施工现场，并放入沉桩孔中。
2. 调整静压桩机的位置和高度，使其对准桩顶。
3. 启动静压桩机，通过液体静压力将桩顶压入地基中，直到达到设计要求的桩长。
4. 在桩顶进行标定并检测桩长是否符合要求。
5. 完成静压桩后，根据需要可以进行桩帽的施工。
六、完工验收1. 检查静压桩的质量和成果，确保其符合设计要求。
2. 进行静压桩的质量验收和测量验收，包括桩长、桩径和桩位等。
3. 对施工现场进行清理，确保安全和整洁。
以上是静压桩施工的基本工艺流程，不同项目和具体情况可能会有所不同。
在施工过程中，需要严格按照设计要求和相关规范进行操作，并采取必要的安全措施。
只有施工工艺和质量控制得当，才能确保静压桩施工的效果和稳定性。
混凝土静压桩施工原理与方法
混凝土静压桩施工原理与方法一、前言混凝土静压桩是一种常见的地基加固方式，它的施工原理和方法对于建筑工程的稳定性和安全性具有至关重要的作用。
本文将从混凝土静压桩的施工原理、施工流程、施工方法和施工质量控制等方面进行详细的介绍。
二、混凝土静压桩的施工原理混凝土静压桩的施工原理是利用机械设备将钢筋混凝土浆液压入地下，形成一定直径和长度的桩身。
其施工原理主要包括桩基孔洞开挖、钢筋配筋、混凝土浆液灌注和桩身的固化等步骤。
1. 桩基孔洞开挖混凝土静压桩的开挖孔洞是整个施工过程中最基础的步骤。
首先需要精确地测量桩的位置和尺寸，然后通过钻机或者挖掘机进行孔洞的开挖。
在开挖过程中，需要考虑到孔洞的直径和深度，以及周围土壤的稳定性和排水情况等因素。
2. 钢筋配筋钢筋配筋是混凝土静压桩的重要组成部分，其作用是增强桩身的承载能力和稳定性。
在配筋过程中，需要根据桩的尺寸和承载能力要求进行合理的钢筋布置，保证钢筋的质量和数量符合设计要求。
3. 混凝土浆液灌注混凝土浆液灌注是混凝土静压桩施工的核心环节，其作用是将混凝土浆液压入开挖孔洞中，形成一定的桩身。
在灌注过程中，需要控制浆液的流量和压力，保证桩身的密实度和质量。
4. 桩身的固化桩身的固化是混凝土静压桩施工的最后一个环节，其作用是使桩身在一定时间内达到预定的强度和稳定性。
在固化过程中，需要考虑到环境温度、湿度和桩身的尺寸等因素，以确保桩身的质量和稳定性。
三、混凝土静压桩的施工流程混凝土静压桩的施工流程包括桩基孔洞开挖、钢筋配筋、混凝土浆液灌注和桩身的固化等步骤。
1. 桩基孔洞开挖桩基孔洞开挖是混凝土静压桩施工的第一步，其目的是确定桩的位置和尺寸，并为后续的施工步骤提供基础。
开挖孔洞的方法一般采用机械挖掘和钻孔两种方式，具体方法需要根据地质条件和设计要求进行选择。
2. 钢筋配筋钢筋配筋是混凝土静压桩施工的第二步，其目的是增强桩身的承载能力和稳定性。
在配筋过程中，需要根据设计要求和桩身的尺寸进行合理的钢筋布置。
静压桩施工方案
静压桩施工方案静压桩是利用专用机械设备将钢筋混凝土桩身工具按设计要求进行沉桩施工，通过人工辅助沉桩完成桩身工具的插入和收回。
下面为大家介绍一种静压桩施工方案。
一、施工准备1. 准备工作地点，确保场地平整，并安装好施工围栏等安全设施；2. 确定钢筋混凝土桩模具的位置和数量，并准备好桩模具；3. 准备好静压桩机械设备和相应的辅助工具；4. 制定专业施工方案，并组织施工人员进行安全培训。
二、施工步骤1. 打桩基础根据设计要求，将桩基础的位置和尺寸进行标出，并进行地面标高测量。
然后利用挖掘机或手工工具，将桩基础挖掘出来，确保基础的水平度和垂直度符合要求。
2. 模具安装根据设计要求，将桩模具进行安装。
首先，在桩模具底部设置合适的定位器，然后将模具的组装部件进行安装，同时进行检查，确保模具的固定良好。
3. 确定浇筑混凝土的配比根据设计要求，确定钢筋混凝土桩的配比，包括水泥、砂子、石子等材料的比例。
同时要确保配制的混凝土符合强度要求。
4. 混凝土浇筑将配制好的混凝土倒入模具内，同时使用振动棒进行振捣，以确保混凝土的密实性和均匀性。
在浇筑的过程中，要避免出现空洞和松散现象。
5. 钢筋预埋在混凝土浇筑完成后，立即进行钢筋的预埋，将钢筋按设计要求进行布设，并使用扳手等工具进行固定，确保钢筋不会移动。
6. 开始沉桩沉桩前，要进行必要的检查，确保静压桩机械设备和辅助工具的正常运行。
然后，将机械设备放置在桩身工具上，通过液压系统对桩身工具进行沉桩。
在沉桩的过程中，要及时观察沉桩的速度和桩身的垂直度，以确保沉桩的质量和安全。
7. 桩顶修整沉桩结束后，进行桩顶的修整工作。
使用机械工具或手工工具，将桩顶修整成设计要求的形状和高度。
8. 检测和验收沉桩完成后，进行静压桩的检测和验收。
使用相应的测试设备进行检测，包括桩长、桩径、桩身强度等指标。
然后由相关部门进行验收，确保静压桩施工质量符合设计要求。
以上就是一种静压桩施工方案的简要介绍，当然具体的施工方案还需要根据具体的施工条件和要求进行调整和优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土静压桩施工
一、静压桩施工
1、对静压桩施工的要求
1）静力压桩与锤击相比具有无噪音、无震动、无污染、安全等优点，但在饱和软粘土地区压桩与打桩一样，都可能产生超静孔隙水压力。
压桩期间，应由建设单位委托有资质的监测单位对已有建筑物和管线进行跟踪动态监测。
2）要做好施工现场的排水工作，以保证在沉桩过程中场地无积水，施工用水、用电已接入到施工现场规定之处。
3）检查打桩机械设备、起重机具、压力表等。
4）压桩机安装必须按设备说明书和有关规定程序进行。
5）启动门架支撑油缸，使门架微倾15度，以便插预制桩。
6）当桩尖插入桩位后，微微启动压桩机油缸，待桩入土至50厘米时，再次校正桩的垂直度和平台的水平，然后再启动压桩机油缸，把桩徐徐压下，施工速度一般控制在2米/分钟以内即可。
7）当压桩力已达到两倍设计荷载或桩端已达到持力层时，应随时进行稳压。
8）压桩施工时，应派专人或开启自动记录设备，做好沉桩施工记录。
9）沉桩施工前，应先试桩。
试桩数量不少于两根，以确定贯入度及桩长，并校验压桩设备和沉桩施工工艺及技术措施是否符合实际要求。
2、静压桩施工工艺流程
静压桩施工顺序及工艺流程：测量放线→桩机就位→起吊预制桩→稳桩→压桩→接桩→送桩→检查验收→转移桩机。
3、静压桩施工准备
1）施工前，场地要达到“三通一平”要求，使施工桩机设备能顺利进入施工现场。
2）熟悉施工图纸，参加设计图会审，做好施工放线工作。
编好桩位号和压桩行走路线程序等各项准备工作。
3）做好现场清理地下空间障碍物工作，如旧建筑物的基础防空洞、地下管线等。
4）边桩与周围建筑物的安全距离应大于4米以上，压桩区域内的场地边桩轴线外5米范围用压路机压实。
5）为做好静压桩施工控制，必须备足必要的测量仪器。
4、静压桩的验收、起吊、搬动、堆放
1）预制静压桩大多由专业厂生产供应，进场后应与监理单位共同按“预制钢筋砼方桩（04G361）”和设计图纸及《建筑地基基础工程施工质量验收规范》（GB50202-2002）对静压桩进行验收，并要生产厂家提供预制方桩合格证、检测报告等有关质保资料。
2）预制桩应达到设计强度的70%方可起吊，强度达到100%方可运输。
桩在起吊和搬运时，必须做到平衡，不得损坏。
水平吊运可采用二点起吊，吊点距桩端0.207L（L为桩长）；一点起吊，吊点距桩端0.29L（L为预制桩长，在10米3）预制钢筋砼方桩的外观质量应符合下列规定：
3）表面平整、密实，掉角深度不超过10毫米，局部蜂窝和掉角的缺损面积不得超过全部桩表面积的0.5%，并不得过分集中；砼的收缩裂缝深度不得大于20毫米，宽度不得大于0.15毫米，横向裂缝长度不得超过边长的1/2；桩顶与桩尖处不得有蜂窝、麻面、裂缝或掉角。
4）预制静压桩的堆放。
预制静压桩的堆放场地要求平整坚实，不得产生不均匀沉陷。
堆放层数不得超过4层，不同规格的桩应分别堆放在不同地方。
堆放必须二点垫高、垫平、垫实。
垫点为0.21L，要求垫点对齐。
二、静压桩质量控制
1、静压桩沉桩时，压桩的压力要根据现场的地质条件，通过对静力触探比贯入阻力平均值和标准贯入试验N值评估沉桩的可能性，选择好压桩机械设备。
2、根据地质条件，单桩竖向极限承载力以及布桩密集程度等因素，压桩机应按定额总重量配制压重，压机的重量（不含静压桩机大履和小履重量）不宜小于单桩极限承载力的1.2倍。
3、油压表必须经有资质的法定检测单位鉴定，并有鉴定合格证。
4、静压桩沉桩控制应按设计标高，压桩力和稳压下沉量相结合的原则，并根据地质条件和设计要求综合确定。
5、桩端进入坚硬、硬塑粘性土，中密以上粉土、砂土土层时，静压桩的压桩力为主要控制指标，桩端标高在征得设计单位同意后，可作为辅助控制指标。
6、静压桩桩端进入持力层，达到综合确定的压桩力要求，但未达到设计标高时，宜保持稳压1～2分钟，稳压下沉量可根据地区经验确定。
7、静压桩施工过程中，不得任意调整和校正桩的垂直度，避免对桩身产生较大的次生弯矩。
静压桩穿越硬土层或进入持力层的过程中，除机械故障处，不得停止沉桩施工。
8、压桩过程中，应检查压力、桩的垂直度、接桩间歇时间、桩的连接质量及压入深度。
9、压桩施工结束后，应做桩身的单桩竖向承载力试验和小应变检查桩身质量。
10、沉桩质量控制。
1）沉桩前，应清除周边和地下障碍物，平整场地，桩机移动范围内场地的地基承载力应满足桩机运行和机架垂直度的要求。
2）沉桩顺序一般采用先深后浅，自中间向两边对称前进，或自中间向四周进行。
3）桩插入土中定位时的垂直度偏差不得超过0.5%.
4）送桩结束后，应及时用碎石或黄砂回填密实。
11、压桩过程中，不能随意中止，如因操作必须，停歇时间要短。
中途停歇时间不得超过2小时，严禁中途停压造成沉桩困难。
