电力电子技术复习题
《电力电子技术》一一、单选题1、电阻性负载三相半波可控整流电路中，控制角的范围是（D）。
A、30°～150°B、0°～120°C、15°～125°D、0°～150°2、已经导通的晶闸管被关断的条件是流过晶闸管的电流（B）。
A、减小至擎住电流以下B、减小至维持电流以下C、减小至门极触发电流以下D、减小至5A以下3、直流斩波电路是一种（D）。
A、DC/ACB、AC/ACC、AC/DCD、DC/DC4、下列电路中，不可以实现有源逆变的是（C）。
A、三相桥式全控整流电路B、三相半波可控整流电路C、单相桥式可控整流电路外接续流二极管D、单相全波可控整流电路5、三相桥式全控整流电路中，晶闸管可能承受的正反向峰值电压（D）。
A、2U2B、U2C、U2D、U26、对于单相交交变频电路如下图，在t2~t3时间段内，P组晶闸管变流装置与N组晶闸管变流装置的工作状态是（B）。
A、P组阻断，N组逆变B、N组阻断，P组逆变C、P组阻断，N组整流D、N组阻断，P组整流7、只适用于全控型电力电子器件的换流方式为（A）。
A、器件换流B、负载换流C、强迫换流D、电网换流8、把两个晶闸管反并联后串联在交流电路中，在每半个周波内通过对晶闸管开通相位的控制，可以方便地调节输出电压的有效值，这种电路称为（B）。
A、交流调功电路B、交流调压电路C、交流电力电子开关D、变频电路9、调制法是把希望输出的波形作为调制信号，把接受调制的信号作为载波，通过信号波的调制得到所期望的PWM波形。
通常采用（A）作为载波。
A、等腰三角波B、方波C、矩形波D、正弦波10、采用（B）是电力电子装置中最有效、应用最广的一种过电流保护措施。
A、直流快速断路器B、快速熔断器C、过电流继电器D、过电流保护的电子电路二、填空题1、PWM控制就是对脉冲的（宽度）进行调制的技术，它的重要理论基础是（面积等效原理）。
电力电子基础复习题答案
电力电子基础复习题答案一、选择题1. 电力电子技术主要研究的是：A. 电力系统的稳定性B. 电力系统的经济性C. 电力电子器件的工作原理D. 电力电子装置的控制策略答案：D2. 以下哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 金属氧化物半导体场效应晶体管（MOSFET）答案：C3. 电力电子装置中的“电力”二字主要指的是：A. 电力系统的电力B. 电力电子器件的功率C. 电力电子装置的功率等级D. 电力电子技术的电力转换功能答案：D二、填空题1. 电力电子装置通常由______、______和______三部分组成。
答案：电力电子器件；控制电路；辅助电路2. 晶闸管的导通条件是______。
答案：阳极电压高于阴极电压，且门极有触发信号3. 电力电子技术在______、______和______等领域有广泛应用。
答案：工业生产；能源转换；交通运输三、简答题1. 简述电力电子技术在现代电力系统中的作用。
答案：电力电子技术在现代电力系统中的作用主要体现在提高电能的转换效率，实现电能的精确控制，以及改善电能的质量和可靠性。
它通过电力电子器件对电能进行高效转换和精确控制，满足现代电力系统对电能质量的高要求。
2. 什么是PWM控制技术？它在电力电子装置中有什么应用？答案：PWM（Pulse Width Modulation）控制技术是一种通过改变脉冲宽度来控制输出电压或电流的技术。
在电力电子装置中，PWM控制技术常用于调节直流-直流转换器、直流-交流逆变器等设备的输出，实现对电能的精确控制。
四、计算题1. 已知一个单相全桥整流电路，输入电压为220V（有效值），负载为纯电阻性负载，电阻值为100Ω，请计算输出直流电压的平均值和有效值。
答案：平均值V_avg = V_in * π/2 = 220 * π/2 ≈ 339.29V 有效值V_rms = V_avg / √2 ≈ 339.29 / √2 ≈238.75V2. 假设一个三相全控桥整流电路，输入电压为380V（线电压有效值），负载为纯电阻性负载，电阻值为50Ω，计算输出直流电压的平均值和有效值。
电力电子复习材料及答案解析
电力电子技术一填空题1、电力电子技术就是应用于电力领域的电子技术。
2、电力变换通常可分为四大类，分别是整流、逆变、直流斩波、交流变交。
3、电力电子技术是一门由电力技术、电子技术、控制技术三个学科交叉而形成的。
4、电力电子器件一般工作在开关状态，在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时你，功率损耗主要为开关损耗。
5、一个周期内，下列整流电路整流电压波形的脉动次数：单相半波可控电路脉动__1____次；单相全控桥式整流电路脉动__2____次；三相半波可控电路脉动____3__次；三相全控桥式整流电路脉动___6___次。
6、电压型三相逆变器，电路的基本工作方式是___180°__导电方式，任一瞬间，有___3_____个IGBT 同时导通；电流型三相逆变器，电路的基本工作方式是___120°__导电方式，任一瞬间，有____2____个IGBT同时导通。
7、同一晶闸管，维持电流IH与掣住电流I L在数值大小上有I L＞ I H。
8、电力电子器件一般都工作在开关状态。
9、晶闸管和门极可关断晶闸管的英文名字的缩写分别为SCR 和GTO 。
10、按照直流侧电源性质划分，逆变电路可分为电流型逆变电路和电压型逆变电路。
11、单结晶体管张弛振荡电路的原理是利用单结晶体管的___负阻____特性和RC电路的___充放电____特性。
12、当发射极电压等于____峰点电压__时，单结晶体管导通。
导通后，当发射极电压小于__谷点电压___时，单结晶体管关断。
13、晶闸管内部是四层半导体结构，它的三个电极分别是阳极、阴极、门极。
14、整流电路的作用是交流电能将变为直流电能供给直流用电设备。
15、自换流逆变电路采用器件换流和强迫换流两种换流方式，外部换流逆变电路采用电网换流和负载换流两种换流方式。
16、IGBT是绝缘栅双极晶体管，是三端器件，三个电极分别是发射极、栅极、集电极。
电力电子复习题含答案

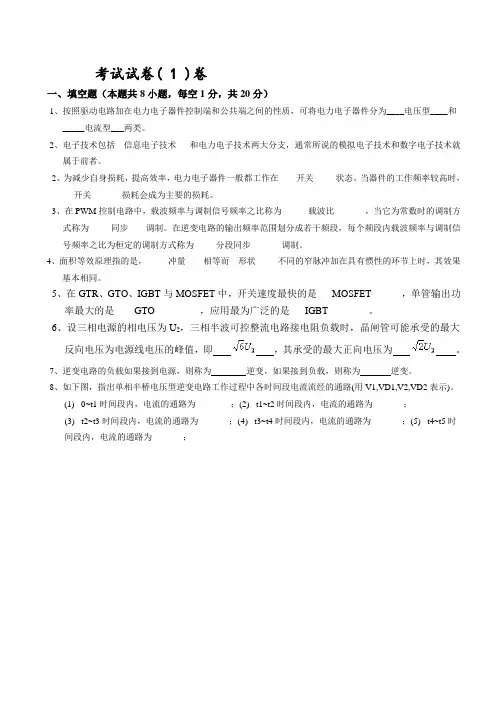

考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为____电压型____和_____电流型___两类。
2、电子技术包括__信息电子技术___和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在____开关_____状态。
当器件的工作频率较高时，__开关_______损耗会成为主要的损耗。
3、在PWM控制电路中，载波频率与调制信号频率之比称为______载波比_______，当它为常数时的调制方式称为_____同步____调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为_____分段同步_______调制。
4、面积等效原理指的是，_____冲量____相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是___MOSFET______，单管输出功率最大的是____GTO_________，应用最为广泛的是___IGBT________。
6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。
7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。
电力电子试题及答案
电力电子试题及答案一、单项选择题（每题2分，共10分）1. 电力电子技术中，用于将交流电转换为直流电的设备是：A. 变压器B. 整流器C. 逆变器D. 稳压器答案：B2. 下列哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 功率MOSFET答案：C3. 电力电子技术中，PWM调制的全称是：A. 脉冲宽度调制B. 脉冲频率调制C. 脉冲密度调制D. 脉冲相位调制答案：A4. 电力电子变换器中，升压变换器的输出电压与输入电压的关系是：A. 输出电压低于输入电压B. 输出电压等于输入电压C. 输出电压高于输入电压D. 输出电压与输入电压无关答案：C5. 在电力电子应用中，软开关技术的主要作用是：A. 提高系统的功率因数B. 减少开关损耗C. 提高系统的稳定性D. 降低系统的噪声答案：B二、填空题（每题2分，共10分）1. 电力电子技术中，_________器件是实现交流到直流转换的关键。
答案：整流器2. 电力电子变换器的效率可以通过_________来提高。
答案：软开关技术3. 电力电子技术在_________和_________领域有着广泛的应用。
答案：能源转换；电机控制4. 电力电子技术中，_________调制是一种常用的控制策略。
答案：PWM5. 电力电子变换器中的_________变换器可以将直流电转换为交流电。
答案：逆变器三、简答题（每题5分，共20分）1. 简述电力电子技术在现代电力系统中的作用。
答案：电力电子技术在现代电力系统中起着至关重要的作用，包括提高电能的传输效率、实现电能的高效转换、优化电力系统的稳定性和可靠性、以及支持可再生能源的接入和利用。
2. 描述PWM调制在电力电子变换器中的应用。
答案：PWM调制在电力电子变换器中应用广泛，主要用于控制逆变器的输出电压和频率。
通过调整脉冲的宽度，可以控制输出电压的大小，同时通过改变脉冲的频率，可以控制输出电压的频率。
电力电子基础复习题答案
电力电子基础复习题答案一、单项选择题1. 电力电子器件中，能够实现快速开关的是（）。
A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 金属氧化物半导体场效应管（MOSFET）D. 门极可关断晶闸管（GTO）答案：B2. 以下哪种控制方式不属于电力电子变换器的控制方式？（）。
A. 脉宽调制（PWM）B. 脉冲频率调制（PFM）C. 相位控制D. 线性控制答案：D3. 在电力电子电路中，用于抑制电压尖峰的元件是（）。
A. 电感B. 电容C. 电阻D. 二极管答案：B二、填空题1. 电力电子技术中，___________是一种常用的功率因数校正技术。
答案：无源功率因数校正2. 在三相桥式整流电路中，若输入电压为220V，则输出电压的峰值约为___________。
答案：311V3. 电力电子变换器的效率通常受到___________和___________的影响。
答案：开关损耗；导通损耗三、简答题1. 简述电力电子变换器的基本功能。
答案：电力电子变换器的基本功能包括电压变换、电流变换、波形变换和功率控制。
它们能够将一种形式的电能转换为另一种形式，以满足不同负载和电源的需求。
2. 描述PWM控制技术在电力电子变换器中的应用。
答案：PWM控制技术通过调节开关器件的导通时间和关断时间的比例，来控制输出电压或电流的平均值。
这种控制方式可以提高变换器的效率，减少电磁干扰，并改善输出波形的质量。
四、计算题1. 给定一个单相桥式整流电路，其输入电压为220V，负载为纯电阻性，计算输出电压的平均值。
答案：输出电压的平均值为输入电压的0.9倍，即198V。
2. 对于一个三相全控桥整流电路，若输入线电压为380V，计算输出电压的峰值。
答案：输出电压的峰值为输入线电压的1.35倍，即514.5V。
电力电子试题及答案
电力电子试题及答案一、选择题（每题2分，共20分）1. 电力电子器件中，以下哪个不是晶闸管的别称？A. SCRB. GTOC. TRIACD. DIAC2. 以下哪个是电力电子变换器的主要功能？A. 信号放大B. 功率放大C. 电压转换D. 电流转换3. PWM（脉冲宽度调制）技术主要用于控制什么？A. 电压B. 电流C. 频率D. 功率4. 以下哪个不是电力电子变换器的拓扑结构？A. 单相全桥B. 三相半桥C. 推挽变换器D. 串联稳压器5. 以下哪个是电力电子变换器的控制方式？A. 线性控制B. 开关控制C. 脉冲控制D. 模拟控制二、简答题（每题10分，共30分）6. 简述电力电子技术在现代电力系统中的应用。
7. 解释什么是软开关技术，并说明其优点。
8. 描述PWM控制技术在电力电子变换器中的应用。
三、计算题（每题25分，共50分）9. 给定一个单相桥式整流电路，输入电压为220V（有效值），负载电阻为100Ω。
计算输出直流电压的平均值和纹波系数。
10. 假设有一个三相全控桥式整流电路，输入电压为380V（线电压），负载为50Ω。
计算在全导通状态下的输出直流电压。
答案一、选择题1. 答案：B（GTO是门极可关断晶闸管的缩写）2. 答案：C（电力电子变换器主要用于电压转换）3. 答案：D（PWM技术主要用于控制功率）4. 答案：D（串联稳压器不是电力电子变换器的拓扑结构）5. 答案：B（电力电子变换器的控制方式主要是开关控制）二、简答题6. 答案：电力电子技术在现代电力系统中的应用包括但不限于：- 电力系统的稳定与控制- 电能质量的改善- 可再生能源的接入与利用- 电动汽车的充电技术- 高效照明与节能技术7. 答案：软开关技术是一种减少开关器件在开关过程中损耗的技术。
它通过在器件两端电压或电流为零时进行开关操作，从而减少开关损耗，提高效率。
其优点包括：- 降低开关损耗- 减少电磁干扰- 提高系统效率- 延长器件寿命8. 答案：PWM控制技术在电力电子变换器中的应用主要包括：- 调节输出电压的大小- 控制输出功率- 实现负载的调速- 提高系统的动态响应三、计算题9. 答案：对于单相桥式整流电路，输出直流电压的平均值为：\[ V_{DC} = \frac{2V_m}{\pi} = \frac{2 \times 220}{\pi}\approx 140V \]纹波系数为：\[ \text{Ripple Factor} = \frac{I_{max} - I_{min}}{I_{DC}} \]其中 \( I_{DC} \) 为直流电流，\( I_{max} \) 和 \( I_{min} \) 分别为纹波电流的最大值和最小值。
电力电子复习题
一、填空（每空1分，36分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- 四种。
二、判断题,（每题1分，10分）（对√、错×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
（√）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。
（×）3、晶闸管串联使用时，必须注意均流问题。
（×）4、逆变角太大会造成逆变失败。
（×）5、并联谐振逆变器必须是略呈电容性电路。
（√）6、给晶闸管加上正向阳极电压它就会导通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6．调试图所示晶闸管电路，在断开负载R d测量输出电压U d是否可调时，发现电压表读数不正常，接上R d后一切正常，请分析为什么？习题2图解：当S断开时，由于电压表内阻很大，即使晶闸管门极加触发信号，此时流过晶闸管阳极电流仍小于擎住电流，晶闸管无法导通，电流表上显示的读数只是管子漏电流形成的电阻与电压表内阻的分压值，所以此读数不准。
在S合上以后，Rd介入电路，晶闸管能正常导通，电压表的读数才能正确显示。
7．画出图1-35所示电路电阻R d上的电压波形。
图1-35 习题3图解：8．画出单相半波可控整流电路，当 =60°时，以下三种情况的d u、T i及T u的波形。
1）电阻性负载。
2）大电感负载不接续流二极管。
3）大电感负载接续流二极管。
解：（1）波形如图（a ）电阻性负载波形图（b ）电感性负载不接续流二极管1. （c ）电感性负载接续流二极管将直流电逆变为某一频率或可变频率的交流电直接( 供给 非电源 负载 )的过程称为无源逆变。
2. 在晶闸管有源逆变电路中，绝对不允许两个电源电动势( 反极性串联 )相连。
3. 单相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为( C )A.U 2 B.2U 2 C. U 2 D. U 2三相半波可控整流电路中三个晶闸管的触发脉冲相位按相序依次互差（ 120° ）。
4.双窄脉冲触发是在触发某一号晶闸管时，触发电路同时给( 前)一号晶闸管补一个脉冲。
5.晶闸管是四层三端器件，三个引出电极分别为：阳极、阴极和（门）极。
6.将直流电逆变为某一频率或可变频率的交流电直接( 供给非电源负载)的过程称为无源逆变。
7.在晶闸管有源逆变电路中，绝对不允许两个电源电动势( 反极性串联)相连。
8.电力电子器件是直接用于主电路中，实现（电能）的变换或控制的电子器件。
9.降压斩波电路中通常串接较大电感，其目的是使负载电流( 连续)10.在电力电子电路中GTR工作在开关状态, 在开关过程中，在（截止区）和（饱和区）之间过渡时，要经过放大区。
11.根据（面积等效原理），SPWM控制用一组（等幅不等宽）的脉冲来等效一个（正弦波）。
12.斩波电路有三种控制方式：（:脉冲宽度调制）、（脉冲频率调制）和（混合型）。
其中最常用的控制方式是：（脉冲宽度调制）。
11、电力电子电能变换的基本类型：（AC/AC）、（AC/DC）、（DC/DC）、（DC/AC）。
13.抑制过电压的方法之一是用（电容）吸收可能产生过电压的能量，并用（电阻）将其消耗。
14.把晶闸管承受正压起到触发导通之间的电角度称为( 触发角)。
15.为了保证晶闸管可靠与迅速地关断，通常在管子阳极电压下降为零之后，加一段时间的( 反向)电压。
16.单相半波可控整流电路，当电感性负载接续流二极管时，控制角的移相范围为( 0~ 180 )。
17.由于电路中共阴极与共阳极组换流点相隔60。
，所以每隔60。
有一次（脉冲）。
18.电力电子器件一般工作在（开关）状态。
19.按照器件能够被控制的程度，电力电子器件可分为以下三类：（半控型）、（全控型）、（不控性）。
20.PWM控制就是对脉冲的（宽度）进行调制的技术；直流斩波电路得到的PWM波是等效（直流）波形，SPWM控制得到的是等效（正弦）波形。
21.脉冲宽度调制的方法是：（周期）不变，（导通）时间变化，即通过导通（占空比）的改变来改变变压比，控制输出电压。
22.降压斩波电路中通常串接较大电感，其目的是使负载电流( 连续)。
23.升压斩波电路使电压升高的原因：电感L( 储能使电压泵升的作用),电容C( 可将输出电压保持住) 。
24.晶闸管串联时，给每只管子并联相同阻值的电阻R是( 均压)措施。
25.在反电动势负载时，只有（整流电压）的瞬时值大于负载的反电动势，整流桥中的晶闸管才能受正压而触发导通。
26.把晶闸管承受正压起到触发导通之间的电角度称为( 控制角)。
27.电力电子器件是直接用于主电路中，实现（电能）的变换或控制的电子器件。
28.触发脉冲可采取宽脉冲触发与双窄脉冲触发两种方法，目前采用较多的是（双窄脉冲）触发方法。
29.电力电子器件组成的系统，一般由（控制电路）、（驱动电路）、（主电路）三部分组成，由于电路中存在电压和电流的过冲，往往需添加（保护电路）。
30.PWM控制的理论基础是( 面积等效 ) 原理，即（冲量）相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
31.脉冲频率调制的方法是:（导通）时间不变，( 周期 )变化，导通比也能发生变化，从而达到改变输出电压的目的。
32.Boost-buck升降压斩波电路呈现升压状态的条件是开关器件的导通占空比为( 1/2<α <1 )；呈现降压状态的条件是开关器件的导通占空比为( 0<α <1/2 )。
33.在电力电子电路中GTR工作在开关状态, 在开关过程中，在（截止区）和（饱和区）之间过渡时，要经过放大区。
34.按照开通、关断控制方式可分为三大类：（不可控型）、（可控型）、（全控型），35.电力二极管的工作特性可概括为（单向导通）36.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于( A )，设U2为相电压有效值。
A. U2B.2U2C. U2D. U237.在三相半波可控整流电路中，电阻性负载，当控制角( A)时，电流连续。
a)小于等于30 度 B.大于30度C、120度D、小于等于60度38.3．功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为( B)A.一次击穿B.二次击穿C.临界饱和D.反向截止39.Boost-buck升降压斩波电路呈现升压状态的条件是开关器件的导通占空比为（B）；A. 0.5B. 1/2<α <1C. 1D. 0.2540.SPWM波形的控制方法：改变调制信号u r的（A）可改变基波幅值A. 幅值B. 频率C. 频率和幅值D. 周期41.Cuk斩波电路呈现降压状态的条件是开关器件的导通占空比为（A）。
A. 0<α <1/2B. 1/2<α <1C. 1D. 0.2542.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差( B).A、60 B 、120 C 、30 D、18043.在晶闸管有源逆变电路中，绝对不允许两个电源势（ B ）相连。
A. 同极性串联B. 反极性串联C. 不确定44.三相桥式全控整流电路常用的触发脉冲有两种，目前采用较多的是（ B ）触发方法。
A. 宽脉冲B. 双窄脉冲C. 窄脉冲D.混合使用45.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( B )A.导通状态B.关断状态C.饱和状态D.不定46.相半波可控整流电路的自然换相点是( B)A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后60°47.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差（ C ）A. 30度B. 90度C. 120度D. 60度48.晶体管GTR从高电压小电流向低电压大电流跃变的现象称为(B )A.一次击穿B.二次击穿C.临界饱和D.反向截止49.单相全控桥电阻性负载电路中，晶闸管可能承受的最大正向电压为( C)A. U2B.2U2C. U2D. U250.可实现有源逆变的电路是（A）A、三相半波可控整流电路B、三相半控整流桥电路C、单相全桥接续流二极管电路D、单相桥式半控整流电路名词解释（1）自然换相点自然换相点：在不可控整流电路中，整流管按照电压变化规律自然换相，自然换相的时刻称为自然换相点。
（2）换流换流：在可控整流中，从一路晶闸管导通变为另一路晶闸管导通的过程或电流从一条支路转移到另一条支路的过程为换流（3）（4）（5）控制角（6）控制角：从晶闸管开始承受正向电压到触发导通为止的时刻，这段时间所对应的电角度（7）同步同步：使触发脉冲与可控整流电路的电源电压之间保持频率和相位的协调关系为同步。
（8）（9）擎住电流擎住电流:晶闸管刚从断态转入通态并移除触发信号后能维持导通所需的最小电流（10）（11）换相（12）换相：在可控整流电路中，从一路晶闸管导通变换为另一路晶闸管导通的过程或从一条支路转移到另一条支路的过程称为换相。
（13）移相范围（14）触发角可变化的范围。
（15）（16）二次击穿现象（17）二次击穿现象：晶体管GTR从高电压小电流向低电压大电流跃变的现象称为二次击穿现象（18）逆变（19）逆变：将直流转化为交流的逆向过程称为逆变。
（20）无源逆变无源逆变:当交流侧接负载时，即交流侧与负载相连，称为无源逆变。
（21）（22）维持电流维持电流：晶闸管维持导通所必须的最小电流。
（23）（24）移相（25）移相：改变触发脉冲出现的时刻，即改变控制角的大小，称为移相。
（26）导通角（27）导通角：晶闸管在交流电源一个周期内导通的时间所对应的电角度。
50、解释单相桥式半控整流电路中续流二极管的作用（感性负载）。
为电感提供放电回路、续流、保证负载电流连续。
提高输出电压（阻感负载）51、使晶闸管导通、关断的条件是什么？使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。
或者U AK >0且U GK>052、三相桥式全控整流电路对触发脉冲有什么要求？六个晶闸管按顺序依次导通，相位互差60度，共阴极组互差120度导通，同一桥背互差180度。
可采用宽脉冲也可采用双窄脉冲。
53、使变流器工作于有源逆变状态的条件是什么？交流侧接在电网上，即交流侧接有电源时的逆变（DC→AC）叫有源逆变。
54、为什么半控桥和负载侧并有续流管的电路不能实现有源逆变？半控桥或带续流二极管的交流电路，其整流电压不会出现负值。
55、解释失控现象，及解决办法。
在运行中，当控制角突然增至180或触发脉冲突然丢失时，桥式整流电路可能发生一只晶闸管维持导通而二极管交替导通的现象，称为失控现象。
56、什么是逆变？逆变与整流有何区别？将直流电转化为交流电的的反响整流过程称为逆变整流是将交流转化为可调的直流的过程。
1、在图示升、降压压斩波电路中，已知E=50V，负载电阻R=20Ω，L值和C值极大，采用脉宽调制控制方式，当T=40µs，ton=25µs时，简单分析原理并计算输出电压平均值U0，输出电流平均值I。
