模电复习
模电基础知识

模拟电路基础 复习资料一、填空题1.在P 型半导体中,多数载流子是( 空隙 ),而少数载流子是( 自由电子 )。
2.在N 型半导体中,多数载流子是( 电子 ),而少数载流子是( 空隙 )。
3.当PN 结反向偏置时,电源的正极应接( N )区,电源的负极应接( P )区。
4.当PN 结正向偏置时,电源的正极应接( P )区,电源的负极应接( N )区。
4.1、完全纯净的具有晶体结构完整的半导体称为 本征半导体 ,当掺入五价微量元素便形成 N 型半导体 ,其电子为 多数载流子,空穴为 少数载流子 。
当掺入三价微量元素便形成 P 型半导体 ,其 空穴为多子 ,而 电子为少子 。
4.2、二极管的正向电流是由多数载流子的扩散运动形成的,而反向电流则是由少子的漂移运动形成的。
4.3、二极管有一个PN 结,它具有单向导电性,它的主要特性有:掺杂性、热敏性、光敏性。
可作开关、整流、限幅等用途。
硅二极管的死区电压约为0.5V ,导通压降约为0.7V ,锗二极管的死区电压约为0.1V 、导通压降约为0.2V 。
5、三极管具有三个区:放大区、截止区、饱和区,所以三极管工作有三种状态:工作状态、饱和状态、截止状态,作放大用时,应工作在放大状态,作开关用时,应工作在截止、饱和状态。
5.1、三极管具有二个结:即发射结和集电结。
饱和时:两个结都应正偏;截止时:两个结都应反偏。
放大时:发射结应( 正向 )偏置,集电结应( 反向 )偏置。
5.2、三极管放大电路主要有三种组态,分别是: 共基极电路、共集电极电路、共发射极电路。
共射放大电路无电压放大作用,但可放大电流。
共基极放大电路具有电压放大作用,没有倒相作用。
且共基接法的输入电阻比共射接法低.5.3、共射电极放大电路又称射极输出器或电压跟随器,其主要特点是电压放大倍数小于近似于1、输入电阻很大、输出电阻很小。
5.4单管共射放大电路中,1.交直流并存,2.有电压放大作用,3.有倒相作用。
模电各章重点内容及总复习.

《模电》第一章重点掌握内容:一、概念1、半导体:导电性能介于导体和绝缘体之间的物质。
2、半导体奇妙特性:热敏性、光敏性、掺杂性。
3、本征半导体:完全纯净的、结构完整的、晶格状的半导体。
4、本征激发:环境温度变化或光照产生本征激发,形成电子和空穴,电子带负电,空穴带正电。
它们在外电场作用下均能移动而形成电流,所以称载流子。
5、P型半导体:在纯净半导体中掺入三价杂质元素,便形成P型半导体,使导电能力大大加强,此类半导体,空穴为多数载流子(称多子)而电子为少子。
6、N型半导体:在纯净半导体中掺入五价杂质元素,便形成N型半导体,使导电能力大大加强,此类半导体,电子为多子、而空穴为少子。
7、PN结具有单向导电性:P接正、N接负时(称正偏),PN结正向导通,P接负、N接正时(称反偏),PN结反向截止。
所以正向电流主要由多子的扩散运动形成的,而反向电流主要由少子的漂移运动形成的。
8、二极管按材料分有硅管(S i管)和锗管(G e管),按功能分有普通管,开关管、整流管、稳压管等。
9、二极管由一个PN结组成,所以二极管也具有单向导电性:正偏时导通,呈小电阻,大电流,反偏时截止,呈大电阻,零电流。
其死区电压:S i管约0。
5V,G e管约为0。
1 V ,其死区电压:S i管约0.5V,G e管约为0.1 V 。
其导通压降:S i管约0.7V,G e管约为0.2 V 。
这两组数也是判材料的依据。
10、稳压管是工作在反向击穿状态的:①加正向电压时,相当正向导通的二极管。
(压降为0.7V,)②加反向电压时截止,相当断开。
③加反向电压并击穿(即满足U﹥U Z)时便稳压为U Z。
11、二极管主要用途:整流、限幅、继流、检波、开关、隔离(门电路)等。
二、应用举例:(判二极管是导通或截止、并求有关图中的输出电压U0。
三极管复习完第二章再判)参考答案:a、因阳极电位比阴极高,即二极管正偏导通。
是硅管。
b 、二极管反偏截止。
f 、因V的阳极电位比阴极电位高,所以二极管正偏导通,(将二极管短路)使输出电压为U0=3V 。
模电复习题答案

模电复习题答案一、选择题1. 在模拟电路中,运算放大器的基本工作模式包括:A. 非线性区B. 线性区C. 饱和区D. 所有以上答案:B. 线性区2. 理想运算放大器的输入阻抗是:A. 有限的B. 无穷大C. 零D. 1欧姆答案:B. 无穷大3. 一个理想的运算放大器的输出阻抗是:A. 无穷大B. 零C. 有限的D. 1欧姆答案:B. 零4. 负反馈在放大器中的作用是:A. 增加增益B. 减少增益C. 提高稳定性D. 降低噪声答案:B、C、D5. 差分放大器的主要优点是:A. 提高增益B. 抑制共模信号C. 减少噪声D. 降低功耗答案:B. 抑制共模信号二、填空题1. 运算放大器的________特性使其在模拟电路设计中得到广泛应用。
答案:高输入阻抗,低输出阻抗2. 在设计放大器时,通常使用________来提高电路的稳定性和增益。
答案:负反馈3. 差分放大器能够有效地放大两个输入端之间的________,而抑制两个输入端共同的信号。
答案:差模信号4. 理想运算放大器的开环增益是一个非常大的数值,通常表示为________。
答案:无穷大5. 在模拟电路中,________是用来描述电路对信号进行线性或非线性处理的能力。
答案:放大能力三、简答题1. 简述运算放大器的基本组成及其工作原理。
答案:运算放大器通常由输入级、中间级和输出级组成。
输入级通常为差分放大器,用于接收两个输入信号并放大它们之间的差异。
中间级通常由多级放大器构成,用于提供增益。
输出级则将信号转换为适合负载的电压或电流。
运算放大器的工作原理基于负反馈原理,通过调整反馈网络,可以实现不同的放大功能。
2. 解释什么是负反馈,并说明它在放大器设计中的作用。
答案:负反馈是指将放大器的输出信号的一部分以相反相位反馈到输入端的过程。
在放大器设计中,负反馈可以减少增益,但同时可以提高电路的稳定性和线性度,降低非线性失真和噪声,改善频率响应。
四、计算题1. 假设有一个非理想的运算放大器,其开环增益为1000,输入阻抗为2MΩ,输出阻抗为100Ω。
模电复习题

第一章复习题一、填空1、N型半导体是在本征半导体中掺入极微量的(五)价元素组成的。
这种半导体内的多数载流子为(自由电子)。
2、PN结正向偏置时,内、外电场方向(相反)。
3、用指针式万用表检测二极管极性时,需选用欧姆挡的(R×1k)档位,检测中若指针偏转较大,可判断与红表棒相接触的电极是二极管的(阴)极。
检测二极管好坏时,若两表棒位置调换前后万用表指针偏转都很大,说明二极管已经被击穿;两表棒位置调换前后万用表指针偏转都很小时,说明该二极管已经老化不通。
4、双极型三极管内部有基区、发射区和集电区,有(发射)结和 ( 集电)结及向外引出的三个铝电极。
5、二极管的伏安特性曲线上可分为 ( 死)区、正向导通区、 (反向截止)区和(反向击穿)区四个工作区。
6、双极型三极管简称晶体管,属于(电流)控制型器件,单极型三极管称为MOS管,属于(电压)控制型器件。
MOS管只有(多数)流子构成导通电流。
二、判断1、P型半导体中空穴多于自由电子,说明P型半导体带正电.。
(×)2、二极管只要工作在反向击穿区,一定会被击穿而造成永久损坏。
(×)3、晶体管和场效应管一样,都是由两种载流子同时参与导电。
(×)4、只要在二极管两端加正向电压,二极管就一定会导通。
(×)5、双极型三极管的集电极和发射极类型相同,因此可以互换使用。
(×)三、单选1、单极型半导体器件是(C)。
A、二极管;B、双极型三极管;C、场效应管;D、稳压管。
2、稳压二极管的正常工作状态是(C)。
A、导通状态;B、截止状态;C、反向击穿状态;D、正向死区状态。
3、PN结两端加正向电压时,其正向电流是(A)而成。
A、多子扩散;B、少子扩散;C、少子漂移;D、多子漂移。
4、三极管超过(C)所示极限参数时,必定被损坏。
A、集电极最大允许电流I CM;B、集—射极间反向击穿电压U(BR)CEO;C、集电极最大允许耗散功率P CM;D、管子的电流放大倍数 。

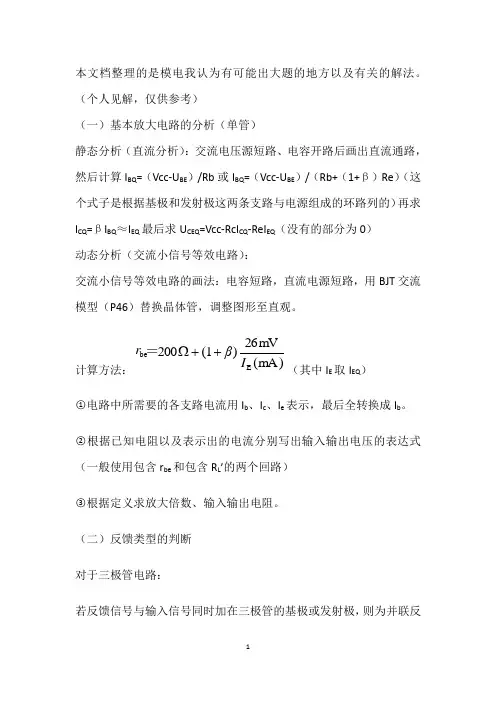

模电复习参考

本文档整理的是模电我认为有可能出大题的地方以及有关的解法。
(个人见解,仅供参考)(一)基本放大电路的分析(单管)静态分析(直流分析):交流电压源短路、电容开路后画出直流通路,然后计算I BQ=(Vcc-U BE)/Rb或I BQ=(Vcc-U BE)/(Rb+(1+β)Re)(这个式子是根据基极和发射极这两条支路与电源组成的环路列的)再求I CQ=βI BQ≈I EQ最后求U CEQ=Vcc-RcI CQ-ReI EQ(没有的部分为0)动态分析(交流小信号等效电路):交流小信号等效电路的画法:电容短路,直流电源短路,用BJT交流模型(P46)替换晶体管,调整图形至直观。
计算方法:)mA(mV26)(1200EbeIβr++Ω=(其中I E取I EQ)○1电路中所需要的各支路电流用I b、I c、I e表示,最后全转换成I b。
○2根据已知电阻以及表示出的电流分别写出输入输出电压的表达式(一般使用包含r be和包含R L’的两个回路)○3根据定义求放大倍数、输入输出电阻。
(二)反馈类型的判断对于三极管电路:若反馈信号与输入信号同时加在三极管的基极或发射极,则为并联反馈,若反馈信号与输入信号一个加在基极一个加在发射极则为串联反馈。
对于运放电路:若反馈信号与输入信号同时加在同相端或反相端为并联反馈。
若反馈信号与输入信号一个加在同相端一个加在反相端则为串联反馈。
判断电压还是电流反馈:假设输出端交流短路(RL=0),即uo=0,若反馈信号消失了,则为电压反馈;若反馈信号仍然存在,则为电流反馈。
(三)深度负反馈的计算方法一:由︱1+AF︱>>1和Af=A/(1+AF)得,深度负反馈条件下,闭环增益只与反馈系数有关。
方法二:深度负反馈条件下,对基本放大电路使用“虚短”、“虚断”,方法一适用于反馈回路与Uo关系较为明显,方便易求的(如反馈电压为输出电压的分压),一般为晶体管电路和部分集成运放电路。
第二种方法一般针对集成运放电路使用。
模拟电子技术基础复习资料

模拟电路基础复习资料一、填空题1. 在P型半导体中, 多数载流子是(空隙), 而少数载流子是(自由电子)。
2. 在N型半导体中, 多数载流子是(电子), 而少数载流子是(空隙)。
3. 当PN结反向偏置时, 电源的正极应接( N )区, 电源的负极应接( P )区。
4.当PN结正向偏置时, 电源的正极应接( P )区, 电源的负极应接( N )区。
5. 为了保证三极管工作在放大区, 应使发射结(正向)偏置, 集电结(反向)偏置。
6.根据理论分析, PN结的伏安特性为,其中被称为(反向饱和)电流, 在室温下约等于( 26mV )。
7. BJT管的集电极、基极和发射极分别与JFET的三个电极(漏极)、(栅极)和(源极)与之相应。
8. 在放大器中, 为稳定输出电压, 应采用(电压取样)负反馈, 为稳定输出电流, 应采用(电流取样)负反馈。
9. 在负反馈放大器中, 为提高输入电阻, 应采用(串联-电压求和)负反馈, 为减少输出电阻, 应采用(电压取样)负反馈。
10.放大器电路中引入负反馈重要是为了改善放大器. 的电性. )。
11. 在BJT放大电路的三种组态中, (共集电极)组态输入电阻最大, 输出电阻最小。
(共射)组态即有电压放大作用, 又有电流放大作用。
12.在BJT放大电路的三种组态中,.共集电. )组态的电压放大倍数小于1,.共.)组态的电流放大倍数小于1。
13. 差分放大电路的共模克制比KCMR=(), 通常希望差分放大电路的共模克制比越(大)越好。
14. 从三极管内部制造工艺看, 重要有两大特点, 一是发射区(高掺杂), 二是基区很(薄)并掺杂浓度(最低)。
15.在差分放大电路中发射极接入长尾电阻后, 它的差模放大倍数将(不变), 而共模放大倍数将(减小), 共模克制比将(增大)。
16. 多级级联放大器中常用的级间耦合方式有(阻容), (变压器)和(直接)耦合三种。
17. 直接耦合放大器的最突出的缺陷是(零点漂移)。
模电考试复习资料

-3dB,对应电压和电流是变为原来的 倍 c.BW(带宽)= (上限频率)- (下限频率) ⑥线性失真与非线性失真
幅度失真(不同频率 增益不同) a. 线性失真
相位失真(不同频率 相移不同) 线性失真无新频率产生 b. 非线性失真:元器件非线性特性引起的失真,非线性失真系数:
∞2
γ= =2 x100%,其中分子是高次谐波开方,分母是基波分量的
d. 电压增益=20lg 丨 丨 dB,电流增益=20lg 丨 丨 dB,功率增益
=10lg 丨 丨 dB(先有)
⑤频率响应 a. (jw)=丨 ( )丨 [
()
− ( )],前者为
幅频响应,后者为相频响应,P12 的 1.5.4 是波特图
b.半功率点是功率下降一半的点,对应到波特图是下降 3dB,也就是
第二章:运算放大器
①集成电路运算放大器:该知识点没太多考点,主要是让大家了解运 算放大器,其中要知道一些符号含义: 同相输入端, 反向输入 端, 为输出电压,输入电阻 (很大),输出电阻 (很小),开环 增益 (很大)。其简化模型如下
此外还需了解 p20 运算放大器的传输特性 ②理想运算放大器:其特性可以归结为两点:虚短 = ,虚断 = =0, 这是这一章做题的最重要的条件。 ③六大放大电路(准确说只有四大):
抗干扰能力)P9 的 1.4.3 就是该模型。
c. 输入电阻 ,输出电阻 ,电压增益
这里还要说一下这三个参数的求法,输入电阻 使用的方法是去掉信
号源,在输入端加 ,利用 = 。输出电阻 是用的方法是电压
源置零,负载换 ,利用 = 。电压增益要回到四大模型各自解
决,这里同学们可以去思考一下四大模型 , 的大小要求
号的含义比较熟悉:
模电复习攻略

模电复习攻略一、绪论:1.什么是模拟信号?什么是数字信号?在时间和数值上都连续的信号为模拟信号;在时间和数值上都离散的信号为数字信号。
二、运算放大器:1.集成电路运算放大器工作在线性状态下的最重要的两个理论?虚短和虚断。
2.同相放大电路、反相放大电路,引入负反馈之后有什么特点?负反馈作用是利用输出电压V0通过反馈元件(R1、R2)对放大电路起自动调整作用,从而牵制了V0的变化,最后达到输出稳定平衡。
三、二极管及其基本电路:1.二极管的特点?面接触型二极管可承受大电流,用于低频电路中;点接触型二极管通小电流,适用于高频电路。
2.二极管正向偏置电压与电阻的关系?PN结加正向电压时,电阻值很小,PN结导通;加反向电压时,电阻值很大,PN结截止。
3.PN结的构成以及特点?P区失去空穴后留下带负电的杂质离子,N区失去电子留下带正电的杂质离子,这些不能移动的带电离子集中在P区和N区交界面附近,形成一个很薄的空间电荷区,就是PN结;PN结具有单向导电性。
4.N型半导体电子束的情况?空穴与自由电子的关系?N型半导体为五价杂质,共价键结构中多余一个电子;在N型半导体中,电子为多数载流子,空穴为少数载流子。
四、双极结型三极管及放大电路基础:1.三极管的极性如何判断?(如:如何判断是NPN还是PNP型?硅管或锗管?)请查阅习题4.1.1或习题4.1.22.三极管的三个区?饱和区、放大区、截止区。
3.基本共射极放大电路的特点?基本共射极放大电路的工作原理?特点:发射极是输入回路与输出回路的共同端(即发射极接地);工作原理详见P1164.分析放大电路的基本方法?图解分析法、小信号模型分析法5.什么是小信号模型分析法?步骤是什么?如何用小信号模型分析法分析二极管、三极管、场效应管放大电路?在输入信号电压幅值比较小的条件下,可以把BJT在静态工作点附近小范围内的特性曲线近似的用直线代替,这是可以把BJT用小信号线性模型代替,从而将由BJT组成的放大电路当成线性电路来处理,这就是小信号模型分析法。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1
电路主要作用:
2
3正弦交流电三要素:周期、振幅、初相位。
三个特征值:振
幅、频率、初相位。
4串联谐振的特点:a )电路的阻抗最小,电流最大b )电压与电流同相,电路呈现纯电阻性,总无功功率为零,电路与电源之间不发生能量互换。
c )电感上的电压与电容上的电压大小相等,但相位相反。
当XL=XC>>R 时, UL=UC>>UR=U ,电感或电容上的电压将大于电路的总电压。
因此串联谐振也称为电压谐振。
5并联谐振的特点:a )电路的阻抗最大,电流最小。
B )电压与电流同相,电路呈现纯电阻性,总无功功率为零,电路与电源之间不发生能量互换。
c )两支路电流远大于总电流,相位相反。
当XL=XC>>r 时,iL 滞后于u 的角度接近90 ,此时IL=IC>>I ,即支路电流远大于总电流,所以并联谐振也称为电流谐振。
6提高功率因数的目的和意义:a )提高设备功率容量的利用率b )抑制供电系统的无功功率,减小线路损耗c )减小供电线路电流,节省线路材料
7提高功率因数的方法:a )只能提高线路总的功率因数,不改变设备本身功率因数b )提高功率因数的同时不能改变设备的工作状态c )通常的供电系统采用电压源供电方式,各负载并联运行d )绝大部分的电力设备属于感性电阻。
提高功率因数的方法是在感性设备两端并联补偿电容器。
8二极管特性:a )单向导电性 b )非线性 c )限幅 d )整流 e )稳压 f )发光 g )发电 h )变容
9零点漂移:一个理想的放大电路,当输入信号为零时,其输出电压应保持不变(不一定为零),但实际上由于环境温度的变化输出电压并不保持恒定而在无规则的变化着,这种现象就叫零点漂移(或称温漂)。
差分放大电路可以利用其对称性有效抑制零点漂移的能力。
差分电路的工作特点:输入:T1、T2的基极。
输出:T1、T2的集电极。
对称结构、差分输出。
10BJT 结构特点:
a )发射区的掺杂浓度最高;
b )集电区掺杂浓度低于发射区,且面积大;
c )基区很薄,一般在几个微米至几十个微米,且掺杂浓度最低。
11放大电路的静态分析
a )静态的概念——无信号输入,电路中只有直流电源作用。
b )静态等效电路——直流通路:耦合电容开路。
c )静态分析的目的——确定晶体管的静态工作点(IB 、IC 、UCE 、UBE )
d )静态分析的方法——图解法、近似估算法(等效电路法)
1
C 2
R C
R E R B
+U CC
E
T 1
T 2
u i u o u o1 u o2
u i 1
u i2
-U EE
C 1
+
+ + _
_
_
R C R B
共集电极放大电路:
共发射极放大电路:
2
多级放大电路的级间耦合
阻容耦合:高、低频特性差,要求电容容量大,电路结构简单,前后级静态无影响,适用于中低频放大。
变压器耦合:电路笨重,高、低频特性差,具有阻抗变换作用,适用于中低频放大。
直接耦合:电路结构简单,低频特性很好,前后级静态互相影响存在零点漂移。
适用于集成电路。
光电耦合:抗干扰能力强,前后级电隔离,高频特性较差。
3
集成运算放大器
4
5
6
7。
