影响边坡稳定性的因素很多,主要方面有以下几种: (1)岩层的构造,结构面的胶结情况、节理裂隙的发育程度及其分布规律、下伏岩土界面的形态以及坡向坡角、软弱面和破碎带的分布与边坡的关系等;(2)岩土性质,包括强度、组成、透水性、岩土的抗风化能力、抗软化能力、坚硬程度等;(3)地貌参数,如边坡的高度、坡度和形态等; (4)水文地质影响,包括地下水的成因、地下水的流动方向及变化趋势等;(5)大气气候作用,气候引起风化厚度以及岩石风化后的机械、岩土风化速度、化学变化,同时引起地下水作用的变化;(6)地震作用除了使岩土体增加下滑力外,还常常引起孔隙水压力的增加和岩土体的强度的降低; (7)风化作用,主要体现为改变地下水的流向,风化作用将减弱岩土的强度;(8)工程建设的土方及山体开挖、堆积等人为因素同样可能造成边坡的失稳。
道路边坡设计中常见的防护形式有以下几种:1、抗滑桩2、抗滑挡土墙3、框格锚杆植草防护4、垢工结构植草加固边坡5、三维网植草防护(1)抗滑桩抗滑桩按材质分类有木桩、钢桩、钢筋混凝土桩和组合桩,详见表3-1。
表3-1 抗滑桩材质分类2、抗滑挡土墙抗滑挡土墙是目前道路设计过程中边坡防护运用最为普遍较为有效的设计方法之一。
滑挡土墙分类3、框格锚杆防护在道路边坡设计中,边坡的滑体沿剪切面的下滑力大于抗滑力时,将会出现沿剪切面的滑动造成边坡的破坏。
土质边坡中,滑面多数情况下为平面,滑动面形状一般为圆弧状。
边坡锚索支护工法

边坡锚索支护工法边坡锚索支护工法是一种常见的土木工程施工方法,主要用于稳定边坡、防止边坡滑坡或崩塌。
这种工法通过在边坡内或周围设置锚索,将边坡土体与锚杆连接,形成一个整体结构,增加边坡的抗滑稳定性。
以下是边坡锚索支护工法的一般步骤和特点:工法步骤:1. 勘察与设计:•在进行边坡锚索支护之前,需要进行充分的地质勘察和工程设计。
了解边坡的地质特征、土体性质,确定合适的锚索支护方案。
2. 锚杆钻孔:•根据设计要求,利用钻机在边坡内部或周围进行锚杆的钻孔工作。
钻孔的位置和深度应符合设计要求。
3. 锚杆安装:•在完成钻孔后,将锚杆插入孔内,通常会同时灌注混凝土或其他适当的灌浆材料,以加固锚杆固定在岩体或土体中。
4. 预应力锚索布置:•在完成锚杆的安装后,预应力锚索被布置在边坡内或周围的锚孔中。
锚索的数量、位置和预应力力度根据设计要求来确定。
5. 固定端处理:•锚索的固定端通常会经过特殊处理,确保锚索能够有效地与边坡土体结合,形成稳定的支护体系。
6. 固结和补强:•在锚索安装完成后,可能需要进行固结和补强工作,以确保整个支护结构的稳定性。
7. 监测与维护:•进行边坡锚索支护后,需要进行定期的监测工作,确保支护体系的稳定性。
定期维护和检查有助于及时发现潜在问题并采取修复措施。
特点:1. 提高边坡稳定性:•边坡锚索支护工法通过增加支护结构的抗滑稳定性,有效提高边坡的稳定性,减少滑坡和崩塌的风险。
2. 适用范围广:•适用于不同类型的边坡,包括岩土边坡、土质边坡等,可以根据具体情况选择合适的锚索支护方案。
3. 施工周期短:•相对于一些传统的边坡支护工法,边坡锚索支护工法施工周期较短,能够更快地完成工程。
4. 成本相对较低:•相对于其他一些支护结构,边坡锚索支护的成本通常较低,适用于一些预算有限的项目。
边坡锚索支护工法的具体应用需要根据实际工程情况进行详细设计和施工方案确定。
在进行工程实施前,务必进行全面的勘察和设计,确保支护结构的安全性和稳定性。
边坡支护钻孔技术及安全要求

边坡支护钻孔技术及安全要求一、引言边坡是地质灾害中常见的危险因素,为了确保工程的安全和稳定,常常需要对边坡进行支护。
而边坡支护钻孔技术是一种常用的边坡支护方法,本文将对这一技术及其安全要求进行详细介绍。
二、边坡支护钻孔技术边坡支护钻孔技术是指利用钻孔对边坡进行支护的一种方法。
其主要步骤包括钻孔、锚杆注浆、锚杆固化等。
1. 钻孔钻孔是边坡支护钻孔技术的第一步骤,通过钻孔可以为后续的锚杆注浆提供通道。
钻孔的选择要根据边坡的具体情况来确定,包括边坡的坡度、土质、地质等因素。
钻孔需达到设计要求的深度和直径,钻孔过程中要保持钻孔的垂直度和水平度。
2. 锚杆注浆注浆是边坡支护钻孔技术的重要环节,通过注浆可以增加边坡的稳定性。
注浆材料根据边坡的土质情况和设计要求选择,一般常用的注浆材料包括水泥浆、聚氨酯浆等。
注浆工艺包括注入注浆材料、固化注浆材料等。
3. 锚杆固化锚杆固化是边坡支护钻孔技术的最后一步,通过固化锚杆可以增强边坡的承载能力。
锚杆的固化方式包括无腐蚀预应力锚杆、螺纹钢筋锚固等。
固化过程中要注意锚杆的紧固力和固化时间,以确保锚杆的固定效果。
边坡支护钻孔技术及安全要求(二)边坡支护钻孔技术的实施涉及到人身安全和工程安全两个方面的要求,下面分别进行详细介绍。
1. 人身安全要求(1) 工人个人防护:作业人员必须佩戴防护帽、安全鞋等个人防护装备,确保头部和脚部的安全。
(2) 作业区域限制:作业区域必须设置明显的安全警示标志,并采取围护措施,防止工人进入危险区域。
(3) 防护设施:施工现场必须配备有效的防护设施,如安全网、护栏等,以保障工人的安全。
(4) 应急准备:施工现场必须备有应急救护设备和药品,以应对意外事故。
2. 工程安全要求(1) 设计合理性:边坡支护钻孔技术的设计必须符合工程要求和规范要求,确保支护效果和边坡的稳定性。
(2) 施工操作规范:施工过程中必须严格按照施工规范进行操作,防止操作错误导致事故发生。
公路边坡常见支护方法

(3)拱式护面墙
拱跨较小时(2~3m),拱圈可采用10#水泥砂浆砌片石,拱高视边坡下面完整岩层高度而定,拱跨较大时,可采用砼拱圈。
1.5喷浆或喷射混凝土防护[1]
1.5.1适用条件:
①适用于岩性较差、强度较底、易风化或坚硬岩层风化破碎、节理发育、其表层风化剥落的岩质边坡;
②为防止坡面水的冲刷,沿喷浆(喷射混凝土)坡面顶缘外侧设置一条小型截水沟。
③浆体两侧凿槽嵌入岩层内。
1.6喷锚防护[2]
1.6.1适用条件:
凡易于喷浆(喷射混凝土)防护的岩质边坡,当岩层风化破碎严重、节理发育,在破碎岩层较厚的情况下,如果继续风化,将导致坠石或小型崩塌,从而影响整个边坡的稳定性。它具有较高的强度,较好的抗裂性能,能使坡面内一定深度内的破碎岩层得以加强,并能承受少量的破碎体所产生的侧压力。
对公路边坡进行防护,必须考虑以下问题:①边坡稳定:保护路基边坡表面免受雨水冲刷,减缓温差与温度变化的影响,防止和延缓软岩土表面的风化、破碎、剥蚀演变过程,从而保护路基的整体稳定性。②环境保护:使工程对环境的扰乱程度减少到最小,并谋求人工构造物与自然环境相协调。③综合效应:综合防光,防眩,防烟,诱导司机视线,改善景观等目的进行边坡绿化防护,充分发挥防护工程的综合效益。
2.2铺草皮
2.2.1适用条件
各种土质边坡,特别是坡面冲刷比较严重、边坡较陡(可达60°),径流速度达0.6m/s时。
2.2.2铺草皮的方式
平铺、水平叠铺、垂直坡面或与坡面成一半破脚的倾斜叠置,以及采用片石等铺砌成方格或拱形边框、方格内铺草皮等。
1.7.3构造要求:
①施工程序为:成孔-清孔-置筋-注浆-喷射第一层细石混凝土-装挂钢丝网-喷射第二层细石混凝土;
高速公路常见边坡防护类型及施工要点

2、按照墙背形式分为:直线型墙背挡土墙和折线形墙背挡土墙。 按照墙背倾斜方向分为:腹斜式、仰斜式、竖直式。
29
3、按结构形式分类:重型结构挡土墙和轻型结构挡土墙 重型结构挡土墙:主要依靠本身自重来维持稳定,目前常用的重力 式和衡重式挡土墙,一般由片石砌筑而成。
4、按照材料分:石、混凝土及钢筋混凝土挡土墙 5、按照所处的环境条件分:一般地区挡土墙、浸水地区挡土墙和地震
20
3、基槽开挖
拱型骨架基槽采用人工开挖的方法,基槽开 挖时应注意几何尺寸位置的准确,开槽深度为垂 直坡面以下30公分。对于拱圈圆弧部分基槽的 开挖,应选用较小的及工具进行开挖以保证弧形 部分自然、平滑。
基槽开挖完毕后,施工人员对护脚位置进行 准确的放样撒线,护脚深度为60cm,宽为45cm ,护脚采用M7.5浆砌片石砌筑。
22 。严禁采用灌浆施工。
5、片石浇拱型骨架 拱型骨架采用M7.5砂浆浆砌片石砌筑,石料强
度不得低于30MPa。骨架拱圈区直径1.5m拱圈 宽度40cm,每层拱圈高度h根据边坡高度调整, 建议采用3m。拱圈两层骨架时,由下至上进行 施工,防护路段剩余长度不足一个拱圈时,该部 分边坡采用挂网喷播植草防护。
地区挡土墙。 6、其他形式:悬臂式、扶臂式、板桩式、锚杆式、锚定板式、竖向预
应力锚杆式、加筋土式、土钉式等等新型挡土墙
30
三、轻型挡土墙
1、加筋土挡土墙:由墙面板、 拉筋和填料组成,依靠填料 与拉筋间的摩擦力来平衡墙 面板所受的土压力。
填料:粗粒土 面板承压 拉筋强度大,有一定柔性
四、菱形骨架护坡
11
五、窗式护面墙
12
六、锚杆框架梁护坡
13
14
七、浆砌片石护坡

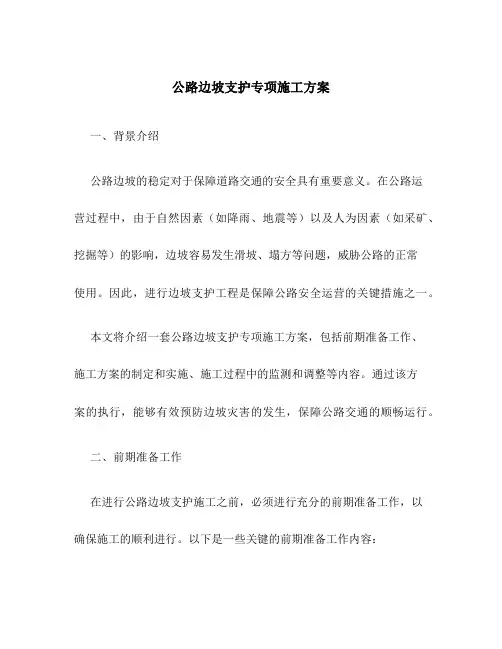

公路边坡支护专项施工方案

公路边坡支护专项施工方案一、背景介绍公路边坡的稳定对于保障道路交通的安全具有重要意义。
在公路运营过程中,由于自然因素(如降雨、地震等)以及人为因素(如采矿、挖掘等)的影响,边坡容易发生滑坡、塌方等问题,威胁公路的正常使用。
因此,进行边坡支护工程是保障公路安全运营的关键措施之一。
本文将介绍一套公路边坡支护专项施工方案,包括前期准备工作、施工方案的制定和实施、施工过程中的监测和调整等内容。
通过该方案的执行,能够有效预防边坡灾害的发生,保障公路交通的顺畅运行。
二、前期准备工作在进行公路边坡支护施工之前,必须进行充分的前期准备工作,以确保施工的顺利进行。
以下是一些关键的前期准备工作内容:1. 边坡稳定性评估在进行边坡支护施工之前,必须对边坡的稳定性进行全面评估。
通过对边坡土质、坡度、坡高等因素的测量和分析,了解边坡的稳定性状况,确定支护措施的具体方案。
2. 施工方案设计依据边坡稳定性评估的结果,设计合理的边坡支护方案。
根据不同边坡的特点,采取相应的支护措施,如加固松散土层、设置防护栏杆等。
3. 施工队伍组建组建专业的施工队伍,包括工程师、技术人员、施工工人等。
确保施工人员具备相关的专业知识和经验,能够按照施工方案进行操作。
4. 材料和设备准备准备支护所需的材料和设备,确保在施工过程中能够及时使用。
根据施工方案的要求,采购合适的材料,并保证设备的完好性和可靠性。
三、施工方案制定和实施针对不同边坡的具体情况,制定并实施相应的施工方案。
以下是一些常见的边坡支护施工方案:1. 加固松散土层对于松散土层边坡,在施工前,首先清理坡面的杂草和碎石,确保边坡表面的整洁。
然后,在边坡上方设置临时支撑结构,以防止土体滑落。
接下来,在边坡表面铺设防护网或加固网,并进行固定。
最后,根据需要进行草皮种植或植被恢复。
2. 设置防护栏杆对于坡度较大的边坡,可以设置防护栏杆来保护行车道和行人。
在施工前,根据边坡的坡度和高度,确定防护栏杆的具体位置和数量,然后进行固定。
边坡支护常用方法

边坡支护常用方法
传统的边坡工程加固措施,大多采用砌石及喷混泥土等灰色工程,破坏了生态环境的和谐。
随着人们环境意识及经济实力的增强,生态护坡技术已经成为现今常用的边坡支护方法。
五种常见的生态边坡支护形式
1.人工种草护坡,是通过人工在边坡坡面简单播撒草种的一种传统边坡植物防护措施。
多用于边坡高度不高、坡度较缓且适宜草类生长的土质路堑和路堤边坡防护工程。
2.液压喷播植草护坡,是国外近十多年新开发的一项边坡植物防护措施,是交草籽、肥料、粘着剂、纸浆、土壤改良剂上、色素等按一定比例在混合箱内配水搅匀,通过机械加压喷射到边坡坡面而完成植草施工的。
3.客土植生植物护坡,是将保水剂、粘合剂、抗蒸腾剂、团粒剂、植物纤维、泥炭土、腐殖土、缓释复合肥等一类材料制成客土,
经过专用机械搅拌后吹附到坡面上,形成一定厚度的客土层,然后将选好的种子同木纤维、粘合剂、保水剂、复合肥、缓释营养液经过喷薄机搅拌后喷附到坡面客土层中。
4.平铺铺草皮护坡,是通过人工在边坡面铺设天然草皮的一种传统边坡植物防护措施。
5.浆砌片石骨架植草护坡指用浆砌片石在坡面形成框架,在框架里铺填种植土,然后铺草皮、喷播草种的一种边坡防护措施。
通常做成截水型浆砌片石骨架,能减轻坡面冲刷,保护草皮生长,从而避免了人工种植草坪护坡和平铺草坪护坡的缺点。
今天。
边坡防护各种方法优缺点

公路边坡常用支护方式及优缺点对比目前,我国山区高速公路建设迅猛发展。
在高等级公路的修建中,出现大量的深挖路堑与高填路堤边坡,其防护问题非常突出。
为了满足安全可靠和经济合理双重目标,对高边坡病害特征的深入分析和对其治理工程方案的慎重选择显得十分重要。
公路边坡沿公路分布的范围广,对自然环境的破坏范围大,如果在防护的同时,能够注意保护环境和创造环境,采用适当的绿化防护方法来进行,则会使公路具有安全、舒适、美观、与环境相协调等特点,也将会产生可观的经济效益、社会效益和生态效益。
对公路边坡进行防护,必须考虑以下问题:①边坡稳定:保护路基边坡表面免受雨水冲刷,减缓温差与温度变化的影响,防止和延缓软岩土表面的风化、破碎、剥蚀演变过程,从而保护路基的整体稳定性。
②环境保护:使工程对环境的扰乱程度减少到最小,并谋求人工构造物与自然环境相协调。
③综合效应:综合防光,防眩,防烟,诱导司机视线,改善景观等目的进行边坡绿化防护,充分发挥防护工程的综合效益。
1、工程防护1.1 抹面与捶面1.1.1适用条件:①对各种易于风化的软岩层(如泥质砂岩、页岩、千枚岩、泥质板岩等)边坡,当岩层风化不甚严重时;②所防护的边坡,本身必须是稳定的,但其坡面形状、陡度及平顺性不受限制;③所防护的边坡,必须是干燥、无地下水的岩质边坡。
1.1.2构造要求:①抹面厚度一般为5~7cm,捶面厚度为10~15cm,一般为等厚截面。
②抹面与捶面工程的周边与未防护坡面衔接处,应严格封闭。
如在其边坡顶部做截水沟,沟底与沟边也要做抹面或捶面防护。
③大面积抹面或捶面时,每隔5~10m应设伸缩缝。
1.2 灌浆与勾缝灌浆适用于石质坚硬、不易风化、岩层内部节理发育,但裂缝宽度较小的岩质路堑边坡。
勾缝适用于石质较坚硬、不易风化、张开节理不甚发育,且节理缝较大较深的岩石路堑边坡上。
1.3水泥土护坡1.3.1适用条件:①适用于粉土、粉砂、粉质粘土、粘土等填方边坡。
②易受洪水浸淹的路基填方边坡。
