电子信息工程学院电子设计应用软件训练任务 【训练任务】： 1、熟练掌握PROTEUS软件的使用； 2、按照设计要求绘制电路原理图； 3、能够按要求对所设计的电路进行仿真； 【基本要求及说明】: 1、按照设计要求自行定义电路图纸尺寸； 2、设计任务如下： 基于热敏电阻的数字温度计 设计要求 使用热敏电阻类的温度传感器件利用其感温效应，将随被测温度变化的电压或电流用单片机采集下来，将被测温度在显示器上显示出来： ●测量温度范围?50℃～110℃。 ●精度误差小于0.5℃。 ●LED数码直读显示。 本题目使用铂热电阻PT100，其阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。厂家提供有PT100在各温度下电阻值值的分度表，在此可以近似取电阻变化率为 0.385Ω/℃。向PT100输入稳恒电流，再通过A/D转换后测PT100两端电压，即得到PT100的电阻值，进而算出当前的温度值。 采用2.55mA的电流源对PT100进行供电，然后用运算放大器LM324搭建的同相放大电路将其电压信号放大10倍后输入到AD0804中。利用电阻变化率0.385Ω/℃的特性，计算出当前温度值。 3、按照设计任务在Proteus 6 Professional中绘制电路原理图； 4、根据设计任务的要求编写程序，在Proteus下进行仿真，实现相应功能。【按照要求撰写总结报告】 成绩：＿＿＿＿＿
一、任务说明 使用热敏电阻类的温度传感器件利用其感温效应，将随被测温度变化的电压或电流用单片机采集下来，将被测温度在显示器上显示出来： ●测量温度范围?50℃～110℃。 ●精度误差小于0.5℃。 ●LED数码直读显示。 本题目使用铂热电阻PT100，其阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。厂家提供有PT100在各温度下电阻值值的分度表，在此可以近似取电阻变化率为 0.385Ω/℃。向PT100输入稳恒电流，再通过A/D转换后测PT100两端电压，即得到PT100的电阻值，进而算出当前的温度值。 采用2.55mA的电流源对PT100进行供电，然后用运算放大器LM324搭建的同相放大电路将其电压信号放大10倍后输入到AD0804中。利用电阻变化率0.385Ω/℃的特性，计算出当前温度值。 二、元器件简介 1、AT89C51简介 AT89C51是一种带4K字节FLASH存储器的低电压、高性能CMOS，8位微处理器，俗称单片机。AT89C51 提供以下标准功能：4k 字节Flash 闪速存储器，128字节内部RAM，32 个I/O 口线，两个16位定时/计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。其引脚图如图一所示。 图一 AT89C51引脚图
10K热敏电阻分度表
热敏电阻是开发早、种类多、发展较成熟的敏感元器件．热敏电阻由半导体陶瓷材料组成，热敏电阻是用半导体材料，大多为负温度系数，即阻值随温度增加而降低。温度变化会造成大的阻值改变，因此它是最灵敏的温度传感器。但热敏电阻的线性度极差，并且与生产工艺有很大关系。制造商给不出标准化的热敏电阻曲线。热敏电阻体积非常小，对温度变化的响应也快。但热敏电阻需要使用电流源，小尺寸也使它对自热误差极为敏感。 热敏电阻的电阻－温度特性可近似地用下式表示：R=R0exp{B（1/T-1/T0)}：R：
温度T(K）时的电阻值、Ro：温度T0、（K）时的电阻值、B：B值、*T(K)=t(º；C)+273.15。实际上，热敏电阻的B值并非是恒定的，其变化大小因材料构成而异，最大甚至可达5K/°C。因此在较大的温度范围内应用式1时，将与实测值之间存在一定误差。此处，若将式1中的B 值用式2所示的作为温度的函数计算时，则可降低与实测值之间的误差，可认为近似相等。 BT=CT2+DT+E，上式中，C、D、E为常数。另外，因生产条件不同造成的B值的波动会引起常数E发生变化，但常数C、D不变。因此，在探讨B值的波动量时，只需考虑常数E即可。常数C、D、E的计算，常数C、D、E可由4点的（温度、电阻值）数据（T0，R0).(T1，R1）.(T2，R2）and(T3，R3），通过式3～6计算。首先由式样3根据T0和T1，T2，T3的电阻值求出B1，B2，B3，然后代入以下各式样。 电阻值计算例：试根据电阻－温度特性表，求25°C时的电阻值为5(kΩ），B值偏差为50(K）的热敏电阻在10°C～30°C的电阻值。步骤（1）根据电阻－温度特性表，求常数C、D、E。T o=25+273.15T1=10+273.15T2=20+273.15T3=30+273.15（2）代入BT=CT2+DT+E+50，求BT。（3）将数值代入R=5exp {(BT1/T-1/298.15）}，求R。*T：10+273.15～30+273.15。
(完整版)基于热敏电阻的数字温度计
基于热敏电阻的数字温度计专业班级：机械1108 组内成员：罗良李登宇李海先 指导老师：张华 日期： 2014年6月12日
1概述 随着以知识经济为特征的信息化时代的到来人们对仪器仪表的认识更加深入，温度作为一个重要的物理量，是工业生产过程中最普遍，最重要的工艺参数之一。随着工业的不断发展，对温度的测量的要求也越来越高，而且测量的范围也越来越广，对温度的检测技术的要求也越来越高，因此，温度测量及其测量技术的研究也是一个很重要的课题。 目前温度计种类繁多，应用范围也比较广泛，大致可以包括以下几种方法： 1)利用物体热胀冷缩原理制成的温度计 2)利用热电效应技术制成的温度检测元件 3)利用热阻效应技术制成的温度计 4)利用热辐射原理制成的高温计 5)利用声学原理进行温度测量 本系统的温度测量采用的就是热阻效应。温度测量模块主要为温度测量电桥，当温度发生变化时，电桥失去平衡，从而在电桥输出端有电压输出，但该电压很小。将输出的微弱电压信号放大，将放大后的信号输入AD转换芯片，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来。 2设计方案 2.1设计目的 利用51单片机及热敏电阻设计一个温度采集系统，通过学过的单片机和数字电路及面向对象编程等课程的知识设计。要求的功能是能通过串口将采集的数据在显示窗口显示，采集的温度达一定的精度 2.2设计要求 使用热敏电阻类的温度传感器件利用其温感效应，将随被测温度变化的电压或电流用单片机采集下来，将被测温度在显示器上显示出来。
3系统的设计及实现 3.1系统模块 3.1.1 AT89C51 AT89C51是一种带4K字节闪烁可编程可擦除只读存储器(FPEROM—Falsh Programmable and Erasable Read Only Memory)的低电压，高性能CMOS8位微处理器，俗称单片机。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。 管脚说明： VCC：供电电压。 GND：接地。 P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH 进行校验时，P0输出原码，此时P0外部必须被拉高。 P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下
Pt100 型铂热电阻分度表_百度文库.

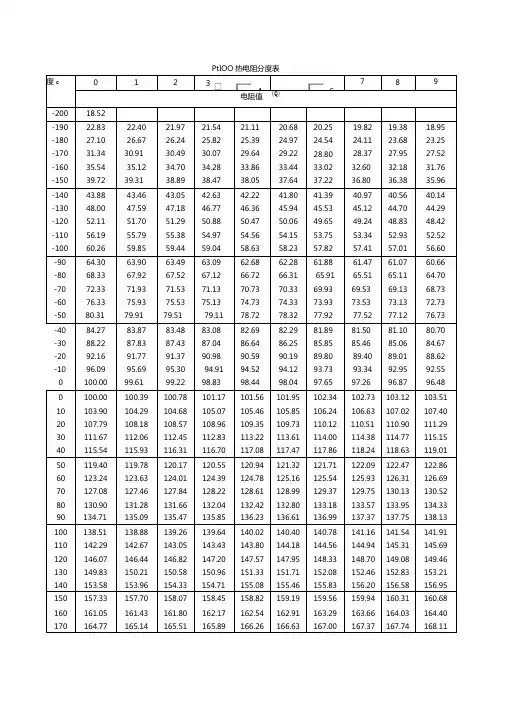

Pt100 型铂热电阻分度表 Pt100 型铂热电阻分度表编制：蒋跃温度℃电阻值（Ω）（JJG 229-87）R0=100.00Ω 0123456789 -20018.49--------- - 19022.8022.3721.9421.5121.0820.6520.2219.7919.3618.93 - 18027.0826.6526.2325.8025.3724.9424.5224.0923.6623.23 - 17031.3230.9030.4730.0529.6329.2028.7828.3527.9327.50 - 16035.5335.1134.6934.2733.8533.4333.0132.5932.1631.74 - 15039.7139.3038.8838.4638.0437.6337.2136.7936.3735.95 - 14043.8743.4543.0442.6342.2141.7941.3840.9640.5540.13 - 13048.0047.5947.1846.7646.3545.9445.5245.1144.7044.28 - 12052.1151.7051.2050.8850.4750.0649.6449.2348.8248.41 - 11056.1955.7855.3854.9754.5654.1553.7453.3352.9252.52 - 10060.2559.8559.4459.0458.6358.2257.8257.4157.0056.60 - 9064.3063.9063.4963.0962.6862.2861.8761.4761.0660.66 - 8068.3367.9267.5267.1266.7266.3165.9165.5165.1164.70 - 7072.3371.9371.5371.1370.7370.3369.9369.5369.1368.73 - 6076.3375.9375.5375.1374.7374.3373.9373.5373.1372.73 - 5080.3179.9179.5179.1178.7278.3277.9277.5277.1376.73 - 4084.2783.8883.4883.0882.6982.2981.8981.5081.1080.70 - 3088.2287.8387.4387.0486.6486.2585.8585.4685.0684.67 - 2092.1691.7791.3790.9890.5990.1989.8089.4089.0188.62 - 1096.0995.6995.3094.9194.5294.1293.7593.3492.9592.55 - 0100.0099.6199.2298.8398.4498.0497.6597.2696.8796.48 温度℃0123456789 0100.00100.39100.78101.17101.56101.95102.34102.73103.12103.51 10103.90104.29104.68105.07105.46105.85106.24106.63107.02107.40 20107.79108.18108.57108.96109.35109.73110.12110.51110.90111.28 30111.67112.06112.45112.83113.22113.61113.99114.38114.77115.15 40115.54115.93116.31116.70117.08117.47117.85118.24118.62119.01 50119.40119.78120.16120.55120.93121.32121.70122.09122.47122.86
基于PT100热敏电阻的数字温度计
嵌入式设计 基于热敏电阻的数字温度计设计 院（系） 专业 班级 指导老师 学生姓名 成绩 2015年 7月 10日
目录 第一章绪论 (1) 第二章设计要求及构思 (2) 2.1设计要求 (2) 2.2设计构思 (2) 第三章总体程序流程图 (4) 第四章原理框图 (5) 4.1PT100铂热电阻: (5) 4.2信号放大电路 (5) 4.4主芯片电路图 (7) 4.5 四位数码管 (8) 第五章仿真电路图 (9) 第六章心得体会 (11) 参考文献 (12) 附录程序代码 (13)
第一章绪论 随着以知识经济为特征的信息化时代的到来人们对仪器仪表的认识更加深入，温度作为一个重要的物理量，是工业生产过程中最普遍，最重要的工艺参数之一。随着工业的不断发展，对温度的测量的要求也越来越高，而且测量的范围也越来越广，对温度的检测技术的要求也越来越高，因此，温度测量及其测量技术的研究也是一个很重要的课题。目前温度计按测使用的温度计种类繁多，应用范围也比较广泛，大致可以包括以下几种方法：1，利用物体热胀冷缩原理制成的温度计2，利用热电效应技术制成的温度检测元件3，利用热阻效应技术制成的温度计4，利用热辐射原理制成的高温计5，利用声学原理进行温度测量本系统的温度测量采用的就是热阻效应。温度测量模块主要为温度测量电桥，当温度发生变化时，电桥失去平衡，从而在电桥输出端有电压输出，但该电压很小。将输出的微弱电压信号通过OP07放大，将放大后的信号输入AD转换芯片，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来。
第二章设计要求及构思 2.1设计要求 1.系统硬件设计 （1）使用热敏电阻PT100; （2）单片机采用MCS51系列； （3）LED数码管显示温度。 2.系统软件设计 （1）温度可以通过PT100热敏电阻实调程序； （2）AD转换芯片检测温度的模拟量程序； （3）LED显示程序； 3.系统功能 （1）测量温度范围?50℃～110℃； （2）精度误差小于0.5℃； （3）LED数码管显示。 2.2设计构思 （1）本题目使用铂热敏电阻PT100，其阻值会随着温度的变化而改变，PT100后的100即表示它在0℃时阻值为100欧姆，在110℃时它的阻值约为142.29欧姆,在-50℃它的电阻值为80.31欧姆。厂家提供有PT100在各温度下电阻值值的分度表，在0℃到110℃电阻的变化率为（142.29-100）/110≈ 0.3845Ω/℃,在-50到0℃电阻的变化率为（100-80.31）/50=0.3938Ω/℃。向PT100输入稳恒电流，使PT100输出的电压与其内部电阻成线性关系变化。 （2）其输出的的电压是模拟信号，需要进行模数转换后才能被有效显示。查找相关模数转换元器件后暂选ADC0808进行模数转换，其有效电压为0～5V。向PT100输入稳恒电流，再通过A/D转换后测PT100两端电压，即得到PT100的电阻值，进而算出当前的温度值。 （3）由于0.385Ω相对于100多欧姆的电阻来说很小，即温度变化1℃时输出的电压变化量很小，这么小的电压不能改变ADC0808输出的一个数字信号。所以要对PT100输出的电压进行放大。放大倍数是根据最大测量温度确定的，即110℃时输出的电压不能超过+5V,否则测量不到110的温度，最终经调试后取放大倍数为36。再将放大后的电压输入ADC0808模数转换器。 （4）综上所述。采用2.49V的电压与运算放大器搭建成的恒流源对PT100进行供电，然后用运算放大器OP07搭建的同相放大电路将其电压信号放大36倍后输入到ADC0808中。ADC0808根据输入0到5V的电压，转换成对应的十进制0到255数字。再利用电阻变化率的特性，计算出当前温度值，数码管直接显示温度。
