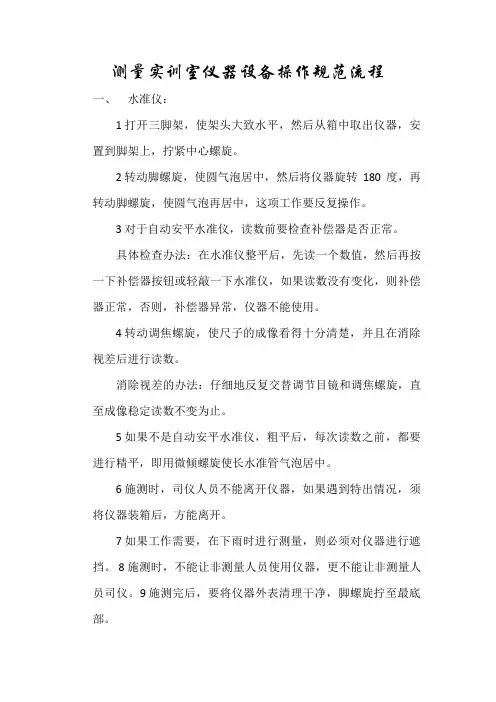

测量实训室仪器设备操作规范流程
测量实训室仪器设备操作规范流程一、水准仪：1 打开三脚架，使架头大致水平，然后从箱中取出仪器，安置到脚架上，拧紧中心螺旋。
2 转动脚螺旋，使圆气泡居中，然后将仪器旋转180度，再转动脚螺旋，使圆气泡再居中，这项工作要反复操作。
3 对于自动安平水准仪，读数前要检查补偿器是否正常。
具体检查办法：在水准仪整平后，先读一个数值，然后再按一下补偿器按钮或轻敲一下水准仪，如果读数没有变化，则补偿器正常，否则，补偿器异常，仪器不能使用。
4 转动调焦螺旋，使尺子的成像看得十分清楚，并且在消除视差后进行读数。
消除视差的办法：仔细地反复交替调节目镜和调焦螺旋，直至成像稳定读数不变为止。
5 如果不是自动安平水准仪，粗平后，每次读数之前，都要进行精平，即用微倾螺旋使长水准管气泡居中。
6 施测时，司仪人员不能离开仪器，如果遇到特出情况，须将仪器装箱后，方能离开。
7 如果工作需要，在下雨时进行测量，则必须对仪器进行遮挡。
8 施测时，不能让非测量人员使用仪器，更不能让非测量人员司仪。
9 施测完后，要将仪器外表清理干净，脚螺旋拧至最底部。
二、经纬仪：一、操作前准备：1、到达工作地点后，要先打开经纬仪箱盖，使仪器与环境一致。
2、打开三角架，调节好脚架高度，使架头大致水平，稳固地架设在所测角点的上方。
3、用中心连接螺钉将经纬仪固连在三角架上。
二、操作方法：1、对中：（1）对中时，在连接中心螺旋的钩上悬挂垂球移动三角架，使垂球尖大致对准测站点，将三角架的各脚稳固地踩入地中。
（2）若垂球尖偏离测站点较大，需平移脚架，使垂球尖大至对准测站点，要踩紧脚架；若偏离较小，可略旋移连接中心螺旋，将仪器在架头的圈孔范围内移动，使垂球尖对准测站点，再拧紧连接中心螺旋。
（3）使用光学对中器进行对中时，应首先目估对中和使仪器概略整平。
用光学对中器时，先要对光，然后将仪器在架头上平移，交替使用对中和整平的方法，直到测站点的像落在对中器圆圈的中央，达到既对中又整平，最后拧紧中心连接螺旋。
测量仪器操作说明
测量仪器操作说明一、引言测量仪器操作说明旨在向用户提供关于使用测量仪器的准确指导，以确保准确的测量结果和操作安全。
本操作说明涵盖了测量仪器的基本知识、操作步骤以及常见的故障排除方法，旨在帮助用户更好地掌握测量仪器的使用技巧。
二、测量仪器概述测量仪器是一种用于测量、检测或观测各种物理量的设备。
通常，测量仪器包括但不限于电子测量仪器、光学测量仪器、力学测量仪器等。
每种测量仪器都有其特定的使用方法和操作要求，在进行测量之前，用户需要先了解所使用测量仪器的基本结构和工作原理。
三、准备工作在进行测量之前，用户需要进行一系列准备工作，以确保测量仪器的正常运行和测量结果的准确性。
1. 检查仪器：确保测量仪器的外观完好无损，无损坏或丢失的零部件。
如发现任何问题，请及时联系售后服务。
2. 校准仪器：定期对测量仪器进行校准，以确保测量结果的准确性。
具体的校准方法和频率应根据仪器型号和厂家要求进行。
3. 清洁仪器：保持测量仪器的清洁，避免灰尘或污渍对测量结果的影响。
使用干净的软布擦拭仪器表面，不使用有腐蚀性的清洁剂。
四、操作步骤本节将介绍测量仪器的基本操作步骤。
具体的操作步骤可能因仪器类型而异，用户需要根据实际仪器的说明书进行操作。
1. 开机准备：根据仪器说明书的要求，打开测量仪器的电源开关，并等待一段时间，使仪器充分预热。
2. 参数设置：在仪器显示屏或控制面板上，根据测量需求设置参数，如测量单位、测量范围、采样频率等。
确保设置的参数符合测量要求。
3. 样品准备：根据测量要求准备待测样品，并将样品放置在适当的位置。
注意避免样品与测量仪器之间的物理接触，以免对测量结果产生误差。
4. 执行测量：按照仪器操作面板上的测量按钮或触发器进行测量。
在测量过程中，保持稳定的操作手势，并避免仪器与外部干扰物的接触。
5. 记录测量结果：在测量完成后，将测量结果记录在测量仪器的内部存储器或外部存储介质上。
用户可以根据需要进行结果分析或导出。
测量仪器的使用方法

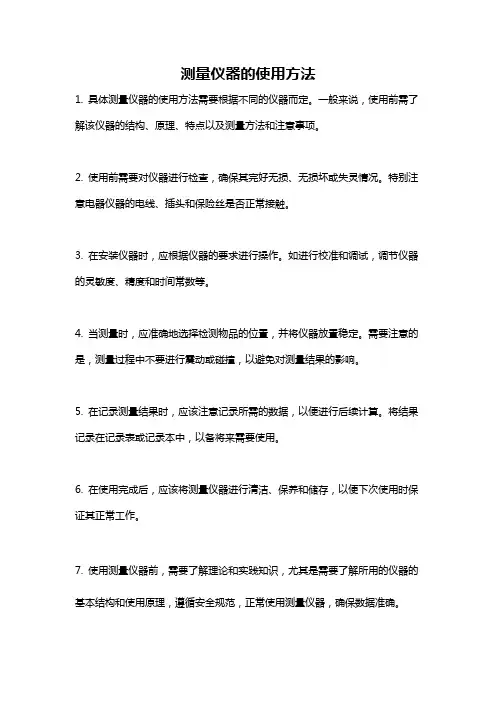

测量仪器的使用方法
1. 具体测量仪器的使用方法需要根据不同的仪器而定。
一般来说，使用前需了解该仪器的结构、原理、特点以及测量方法和注意事项。
2. 使用前需要对仪器进行检查，确保其完好无损、无损坏或失灵情况。
特别注意电器仪器的电线、插头和保险丝是否正常接触。
3. 在安装仪器时，应根据仪器的要求进行操作。
如进行校准和调试，调节仪器的灵敏度、精度和时间常数等。
4. 当测量时，应准确地选择检测物品的位置，并将仪器放置稳定。
需要注意的是，测量过程中不要进行震动或碰撞，以避免对测量结果的影响。
5. 在记录测量结果时，应该注意记录所需的数据，以便进行后续计算。
将结果记录在记录表或记录本中，以备将来需要使用。
6. 在使用完成后，应该将测量仪器进行清洁、保养和储存，以便下次使用时保证其正常工作。
7. 使用测量仪器前，需要了解理论和实践知识，尤其是需要了解所用的仪器的基本结构和使用原理，遵循安全规范，正常使用测量仪器，确保数据准确。
第二章-测量仪器及操作-字体黑分析
《土木工程测量》 第2章
2.1.2 DS3水准仪的构造
1.望远镜
1 2
水准仪的望远镜主要由物镜、目镜、调焦透镜和十字丝分划板所组成。望远镜和 水准管连成一个整体，转动微倾螺旋可调节水准管连同望远镜一起在竖直面内作微
3
小转动，从而使望远镜视线精确水平。
4
十字丝 ：十字丝分划板是一块刻有分划线的透明薄平板玻璃片，分划板上互相垂
1 2 3 4 5 6 7 8 9
10 11 12
5 /4 2
水准仪由望远镜、水准器和基座三部份组成。在进行水准测量时，水准 仪能产生一条水平视线，并能瞄准水准尺进行读数。
3 2
1
9 8
4 5
6 7
12 11 10
13 14 15 16
1.微倾螺旋；2.分划板护罩；3.目镜；4.物镜调焦螺旋；5.制动螺旋；6.微动螺旋； 7.底板；8.三角压板； 9.脚螺旋；10.弹簧帽； 11.望远镜；12.物镜；13.管水准器； 14.圆水准器；15.连接小螺钉；16.轴座
6
面水准尺的一面为黑白色相间的分格，称黑面
7 8
尺，另一面为红白色相间的分格，称红面尺。 黑面尺尺底分划值为零，红面尺尺底分划值是 从一数值如4687（或4787）开始，称为黑红
9
面分划差值常数K，或称黑红面读数差值常数K。
10
K可作为测量时读数的检核。
11
12
进行水准测量时，在需要设置转点的地 面放一块尺垫。尺垫一般由三角形的铸铁块
1. 粗略整平
粗平是借助圆水准器的气泡居中，使仪器竖轴大致铅垂， 从而使视准轴水平。 方法如下图所示：
2
圆水准器整平
3
三脚架
1. 架头；2.架腿；3.制动螺旋
测量仪器操作规范
测量仪器操作规范水准仪的操作规范水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1、安置将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架，踏实两只脚架尖，移动另一只脚架使圆水准器气泡概略居中。
并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
2、调平调平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于圆指标圈之中。
在整平三个脚螺旋过程中，气泡移动的方向与大姆指运动的方向一致。
我们可以先行调解两个焦螺旋使其方向正对另一支脚架的架退对齐，然后调解另一个焦螺旋是气泡居于圆指标圈中。
使仪器处于水平视线，以满足水准测量基本原理的要求。
3、瞄准首先用望远镜对折明亮的背景，转动目镜对光螺旋，使十字丝清晰可见。
然后松开制动落选，转动望远镜，利用镜筒上的准星和照门照准水准尺，旋紧制动螺旋。
再转动物镜对光螺旋，使尺像清晰。
此时如果眼睛上、下晃动，十字丝交点总是指在标尺物象的一个固定位置，即无视差现象。
如果眼睛上、下晃动，十字丝横丝在标尺上错动就是有视差，说明标尺物像没有呈现在十字丝平面上，若有视差将影响读数的准确性。
消除视察时要仔细进行物镜对光使水准尺看的最清楚，这时如十字丝不清楚或出现重影，再旋转目镜对光螺旋，直至完全消除视差为止，最后利用微动螺旋使十字丝精确照准水准尺。
4、读数用十字丝，截读水准尺上的读数。
现在的水准仪多是倒象望远镜，读数时应由上而下进行。
先估读毫米级读数，后报出全部读数。
读数后，应立即查看气泡是否仍然符合，否则应重新使气泡符合后再读数。
5、注意事项1、水准仪使用步骤一定要按上面顺序进行，不能颠倒，特别是读数前的符合水泡调整，一定要在读数前进行。
2、在观测过程中，手切勿按扶在架腿上；3、测量时不论用哪个眼睛观测，另一眼睛尽量不要闭上，更不要用手盖住眼睛；6、保养及维护1、避免将望远镜直接对准太阳，这样操作会损伤您的眼睛，也会损坏仪器的内部器件；2、每个微调都应轻轻转动，避免因用力过大造成微动螺旋松动而影响测量精度；3、保持镜片、光学镜头的清洁，不要用手直接触碰，以免引起观测不准等问题；4、每次使用完仪器，应擦试干净，放置在干燥通风处。
测量仪器说明书
测量仪器说明书目录一、GeoPluse浅地层剖面仪操作规程 (1)1、仪器简介 (1)1）功能简介 (1)2）系统配置 (1)2、GeoPluse浅地层剖面仪系统配置连接 (1)1）换能器安装 (1)2）5430A收发机与5210A接收机连接 (2)3）接通电源 (4)3、5210A与5430A收发机功能键简介 (4)1）5430A收发机功能键简介 (5)2）5210A接收机功能键简介 (5)4、数据采集后处理 (7)二、Knudsen 320Ms双频测深仪操作规程 (14)1、仪器简介 (14)1）工作原理 (14)2）功能简介 (14)2、系统配置连接 (15)1）换能器连接 (15)2）Knudsen 320Ms主机与电脑的连接 (15)3）接通电源 (16)3、Knudsen 320Ms菜单结构 (16)4、数据采集后处理 (21)三、TideMaster型潮位仪操作规程 (29)1、仪器硬件设置 (29)1）主要设备仪器 (29)2）操作及安装使用 (31)2、临时验潮站站址选择原则 (31)3、仪器的软件设置 (31)四、GPS操作规程 (41)1、工作原理 (41)2、基准站操作 (41)1）仪器架设 (41)2）用手簿启动基准站 (44)3、Trimble SPS461 GPS罗经设置及使用说明461）网络连接方法设置461 (46)2）SPS461 信标机定位定向仪液晶屏设置说明 (51)五、海底管线铺设导航、定位技术 (64)1、GPS定位原理 (64)2、海洋定位技术 (65)1）差分GPS技术 (65)2）信标差分技术 (65)3、GPS 控制网及基准站的设立解算 (66)1)基准站的选定和设立 (66)2)GPS控制网的布设、施测和解算 (67)3）测区的坐标七参数的解算 (68)4）利用转化参数转换坐标 (69)4、海底管道施工导航定位技术 (69)1）海底管线临时定位桩施工 (69)2）铺管船法海底管线铺设导航定位 (71)六、海底管线预、后调查方案 (75)1、概述 (75)1）项目概述 (75)2）海底管线状态简介 (75)2、使用检测仪器进行海底管线铺设后调查内容761）海底管线外观检查 (76)2）经处理后的完工调查 (77)3、后调查作业设备及选用原则 (77)1）测深设备 (77)2）旁侧声纳 (78)3）浅地层剖面仪 (78)4、调查作业施工 (79)1）作业准备 (79)2）计划线布设 (79)3）作业方法和步骤 (81)4）作业注意事项 (82)5、数据采集、记录以及报告 (83)1）数据采集 (83)2）数据处理 (84)6、组织机构与职责 (86)一、GeoPluse浅地层剖面仪操作规程1、仪器简介1）功能简介使用GeoPluse浅地层剖面，得到几十米深的纵断面工程地质图，探明海底泥层的构成、岩性、断层位置以及有无埋设其他管道等，然后将所取得的几条走向资料进行对比，以确定最优的路由。
测量仪器使用方法
测量仪器使用方法测量仪器的使用方法测量仪器是科学研究、工程设计和制造等领域必备的工具之一、无论是进行物理实验，还是进行工程测量，都需要使用不同类型的测量仪器。
下面将以常见的几种测量仪器为例，介绍它们的使用方法。
一、万用表万用表是一种用于测量电流、电压和电阻的仪器。
使用方法如下：1.首先，将挡位选择到适当的测量范围，以避免测量数值过大或过小超出仪器的测量范围。
2.如果要测量电压，将测量引线的红色插头连接到电压测量插孔(通常标有V)，黑色插头连接到公共接地插孔。
3.将红色探针连接到需要测量的电压点，黑色探针连接到电压共接地点。
4.打开仪器电源，读取显示屏上的测量值。
5.如果要测量电流，将电流测量插针插入正常使用的正负极间。
6.如果要测量电阻，选择适当的阻值档位，将两个测量引线分别接在待测电阻的两端。
二、示波器示波器是一种用于观察和测量电信号波形的仪器。
使用方法如下：1.首先，将示波器和待测电路正确接入。
通过选择适当的微调和电压调节旋钮，调整示波器的波形显示。
2.打开示波器的电源开关，调节时间控制旋钮，使波形出现在屏幕上。
3.通过调节水平控制旋钮改变波形的水平位置。
4.通过调节垂直和亮度控制旋钮，使波形变得清晰可见。
5.如果需要测量波形的幅度、频率等参数，可以通过示波器的测量功能进行测量。
三、光度计光度计是一种用于测量光的亮度、光强和透射率等参数的仪器。
使用方法如下：1.首先，打开仪器电源，将一块参照样品放入装置中，设定为0测量值。
2.按照仪器的使用说明调整参数，如测量波长、测量范围等。
3.将待测样品放入仪器中，读取仪器上显示的测量值。
4.如果需要进行多次测量，注意先放入参照样品，再放入待测样品，以确保准确性。
四、热量计热量计是一种用于测量物质的热量传递和热容量的仪器。
使用方法如下：1.首先，根据待测物质的特性选择适当的热量计，并校准仪器。
2.将待测物质放入热量计中，并将热量计与外部热源以及冷水源连接。
技术工种考试测量仪器的正确使用方法
技术工种考试测量仪器的正确使用方法在技术工种考试中，测量仪器的正确使用方法是非常重要的。
准确地使用测量仪器不仅可以提高工作效率，还可以保证工作质量。
本文将介绍一些常见的测量仪器及其正确使用方法。
一、卷尺的使用方法卷尺是最常见的测量工具之一，用于测量线段的长度。
在使用卷尺时，首先要确保卷尺的刻度清晰可见，并且没有损坏。
接下来，将卷尺的起点对准待测量的线段的一端，然后沿着线段的方向拉直卷尺，直到另一端。
在读取测量结果时，应该将眼睛与刻度线平行，以避免视觉误差。
二、游标卡尺的使用方法游标卡尺是一种用于测量物体尺寸的精密测量工具。
在使用游标卡尺之前，应该检查游标卡尺的刻度是否清晰可见，并且游标是否能够自由滑动。
当使用游标卡尺时，应该将待测物体放置在卡尺的两个测量面之间，并轻轻闭合游标，使其与物体表面紧密接触。
然后，读取游标上与刻度线对齐的数值，这即为测量结果。
三、电子秤的使用方法电子秤是一种用于测量物体质量的仪器。
在使用电子秤之前，应该检查电子秤的电源是否正常，并且秤盘是否平整。
将待测物体放置在秤盘上，等待电子秤显示出稳定的数值。
在读取测量结果时，应该注意单位，并确保测量结果的精确度。
四、测量仪器的校准测量仪器的校准是确保测量结果准确的关键。
在使用测量仪器之前，应该定期进行校准。
校准的方法可以根据不同的仪器而有所不同，但一般包括调整仪器的刻度、清洁仪器的表面等步骤。
校准应该由专业人员进行，并记录校准结果，以备查证。
五、测量误差的处理在测量过程中，难免会出现一定的误差。
对于测量误差，我们应该采取合适的处理方法。
首先，应该尽量减小误差的产生。
例如，在使用卷尺测量时，可以多次测量并取平均值，以减小随机误差的影响。
其次，应该了解测量仪器的精度范围，并在测量结果中给出误差范围。
最后，如果测量结果与预期值有较大偏差，应该重新检查测量仪器的使用方法，并进行必要的调整。
综上所述，技术工种考试中测量仪器的正确使用方法是非常重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《土木工程测量》
第2章
2.1.2 DS3水准仪的构造
1.望远镜
1 2 3 4 5 6 7 8 9
10 11 12
6 /42
水准仪的望远镜主要由物镜、目镜、调焦透镜和十字丝分划板所组成。望远镜 和水准管连成一个整体，转动微倾螺旋可调节水准管连同望远镜一起在竖直面内作 微小转动，从而使望远镜视线精确水平。 十字丝 ：十字丝分划板是一块刻有分划线的透明薄平板玻璃片，分划板上互相 垂直的两条长丝，称为十字丝。纵丝称为竖丝，横线称为中线。上、下两条对称的短 丝称为视距丝，用于测量距离 。十字丝交叉点与物镜中心的连线，称为视准轴。当 水准仪整平后，视准轴即为水平视线。
7
6 1 5 4 3 9 2 8 11 10
1.操作面板；2.水平盘度；3.脚螺旋；4底板；5.目镜；6.读数窗口；7.提手；8.调焦螺旋 9.物镜；10.电源开关；11.水平微动螺旋。
ቤተ መጻሕፍቲ ባይዱ
《土木工程测量》
第2章
2.2
1 2 3 4 5 6 7 8 9
10 11 12
14 /42
角度测量仪器
2.2.1 概述 2.2.2 DJ6光学经纬仪 2.2.3 经纬仪的使用
42
55 一等水准测量
38
47 二等水准测量
28
38 三、四等水准测量及工程测量
20
28 一般工程测量
DS05
DS1 DS3
4 /42
DS10
“D”、“S”分别是“大地测量”、 “水准仪”两个汉语拼音第一个字 母的简写，数字“05”、“1”、“3” 和“10”等数字是用来表示该仪器 进行水准测量时，每公里往、返观 测得到的高差中数的偶然中误差值。
2 /42
测绘工作是一项实践与操作性强的技术工作， 必须有相应的测量仪器作为支撑。熟练使用和操作 测量仪器是测绘工程技术人员的一项基本技能。本 章介绍了经纬仪、水准仪的基本结构，操作使用方 法、以及用于测量的基本方法。重点突出对测绘仪 器的操作及使用，同时讲述了测量维护的基础知 识。 [重点] 1、熟悉几种常规测绘的基本结构 2、熟练掌握常规仪器的操作、使用方法 3、测绘仪器的保管与维护
《土木工程测量》
第2章
2.2.1 概述
1 2 3 4 5 6 7 8 9
10 11 12
15 /42
经纬仪按精度分类
测量角度的仪器称之为经纬仪。经纬仪的种类很多，分光学经纬仪和 电子经纬仪两大类。 系列经纬仪主要技术参数
项目名称 DJ1 一测回水平方向中 误差不大于 ±1.0 ″ 60 30 二等平面控制测量及精密工程测 量 经纬 仪 等 级 DJ2 ±3.0 ″ 40 28 三、四等平面控制测量、一般工 程测量 DJ6 ±10.0 ″ 40 20 图根控制测量、一 般工程测量
《土木工程测量》
第2章
2. 度盘读数装臵和读数方法
1 2 3 4 5 6 7 8 9
10 11 12
19 /42
光学经纬仪的度盘读数装臵包括光路系统和测微器。水平度盘和垂直度盘的分 划线（度盘刻度），经照明后通过一系列棱镜和透镜，最后成像在读数显微镜内。 DJ6光学经纬仪有测微尺和平行玻璃测微器两种读数装臵。 （1）测微尺测微器及读数方法 读数窗口有上、下两个窗口， 一般标有“H”、“水平”或“—”字 样的为水平度盘；标有“V”、“竖直” 或“⊥ ”字样的为竖直度盘 。每 个窗口上刻有分成60小格的测微尺 分，相当于度盘上的1°的分画间隔 分成60等份，每小格的格值为1′， 不足1′的小数可以估读至0.1′。 读数时，“度”从压在度盘测微尺 的度盘分划上的注字读出；“分” 以下的数以该分划线为指标读出。 注意：估读秒时，按1/10格为6″估 读，因此秒值应是6″的整数倍。
《土木工程测量》
第2章
2.1
1 2 3 4 5 6 7 8 9
10 11 12
3 /42
水准测量的仪器和工具
2.1.1 概述 2.1.2 DS3水准仪的构造 2.1.3 水准尺和尺垫 2.1.4 水准仪的使用 2.1.5 电子水准仪
《土木工程测量》
第2章
2.1.1 概述
1 2 3 4 5 6 7 8 9
1. 粗略整平
粗平是借助圆水准器的气泡居中，使仪器竖轴大致铅垂， 从而使视准轴水平。 方法如下图所示：
2
3
三脚架
1. 架头；2.架腿；3.制动螺旋
《土木工程测量》
第2章
2.1.4 水准仪的使用
2. 精平、读数
1 2 3 4 5 6 7 8 9
10 11 12
11 /42
转动目镜调焦螺旋使十字丝清晰，然后松开制动螺旋，转动仪器，通过望远镜 上面的准星找到目标，旋紧制动螺旋。转动物镜调焦螺旋，使水准尺的成像最清晰。 眼睛在目镜端上下微微移动，若十字丝的横丝在水准尺影象上位置随之变动，这种 现象称为视差。视差的存在会影响读数的正确性，观测时应消除之。视差消除的方 法是重新仔细地进行调焦，直到眼睛上下移动读数不变时为止。精平是转动微倾螺 旋使长水准管气泡居中。符合水准气泡的两半影像符合，即表示视线水平。
《土木工程测量》
第2章
2.1.2 DS3水准仪的构造
1 2 3 4 5 6 7 8 9
10 11 12
5 /42
水准仪由望远镜、水准器和基座三部份组成。在进行水准测量时，水 准仪能产生一条水平视线，并能瞄准水准尺进行读数。
3 2 1 6 9 8 7 4
12 11 5 10
13 14 15
16
1.微倾螺旋；2.分划板护罩；3.目镜；4.物镜调焦螺旋；5.制动螺旋；6.微动螺旋； 7.底板；8.三角压板； 9.脚螺旋；10.弹簧帽； 11.望远镜；12.物镜；13.管水准器； 14.圆水准器；15.连接小螺钉；16.轴座
尺垫
红、黑面水准尺
《土木工程测量》
第2章
2.1.4 水准仪的使用
1 2 3 4 5 6 7 8 9
10 11 12
10 /42
圆水准器整平
在安臵水准仪之前，松开三脚架脚腿上的3个制动螺旋， 伸缩架腿，使三脚架的安臵高度约在观测者的胸部，并旋紧制 1 动螺旋。三脚等分开，使架头大致水平，并用脚尖将脚架踩实。 然后从仪器箱内取出水准仪，放在三脚架头上，立即将架头上 的连接螺旋旋入仪器基底内，旋紧固定，以防仪器从架头上摔 下来。
第2章
2.2.2 DJ6经纬仪
1. 经纬仪结构
1 2 3 4 5 6 7 8 9
10 11 12
16 /42
DJ6光学经纬属于普通经纬仪。经纬仪一般都包括基座，水平度盘和照准部三个 部分，下图为北京光学仪器厂生产的DJ6经纬仪。
11
15 1 16 12 13 17
10 9 2
8
18
3
4
7 5
14 6 1.物镜；2.竖直微动螺旋；3.照准部水准器；4.水平制动； 5.水平微动螺旋；6.锁紧手轮； 7.度盘配置手轮；8.光学对中器； 9.竖直制动螺旋；10.调焦螺旋； 11.读数显微镜； 12.照明反光镜；13.水准器调节螺钉；14.脚螺旋；15.目镜；16.分划板护罩；17.竖直度盘； 18.竖盘补偿器开关。
水准管
符合水准器
圆水准器
《土木工程测量》
第2章
2.1.2 DS3水准仪的构造 1 2 3 4 5 6 7 8 9
10 11 12
8 /42
《土木工程测量》
第2章
2.1.3 水准尺和尺垫
1 2 3 4 5 6 7 8 9
10 11 12
9 /42
水准尺是水准测量时使用的标尺。其质量 好坏直接影响水准测量的精度。水准尺常用干 燥优质木材、铝材和玻璃钢制成，有单面刻划 和双面刻划两种尺子，尺长一般为3m，尺面每 隔1cm涂以黑白或红白相间的分格，每dm处注 有阿拉伯数字，数字有正写与倒写两种。双面 水准尺的一面为黑白色相间的分格，称黑面尺， 另一面为红白色相间的分格，称红面尺。黑面 尺尺底分划值为零，红面尺尺底分划值是从一 数值如4687（或4787）开始，称为黑红面分划 差值常数K，或称黑红面读数差值常数K。 K可 作为测量时读数的检核。 进行水准测量时，在需要设臵转点的 地面放一块尺垫。尺垫一般由三角形的铸铁 块制成，中央有突起的半圆球，水准尺就立 在半圆球的顶上。
10 11 12
水准仪按精度分类
水准测量所使用的仪器为水准仪，工具为水准尺和尺垫，用来测量地 面两点间的高差。 系列水准仪主要技术参数
项目名称 DS05 每千米水准测量 高差中误差(mm) 望远镜物镜有效 孔径不小于（mm） 望远镜放大倍数 主要用途 ±0.5 DS1 ±1.0 水准仪等级 DS3 ±3.0 DS10 ±10.0
1.物镜；2.目镜；3.调焦透镜；4.十字丝分划板；5.连接螺钉；6.调焦螺旋
《土木工程测量》
第2章
2.1.2 DS3水准仪的构造
2. 水准器
1 2 3 4 5 6 7 8 9
10 11 12
7 /42
水准器是操作人员用来判断水准仪安臵是否正确的重要部件。水准仪上的水平 视线就是借助水准器获得的。水准器有管水准器和圆水准器。
1 2 3 4 5 6 7 8 9
10 11 12
21 /42
上图中的读数为：
水平 49 30 2230 49 5230 竖直 107 1040 1071040
《土木工程测量》
第2章
2.2.3 经纬仪的使用
使用步骤
1 2 3 4 5 6 7 8 9
《土木工程测量》
第2章

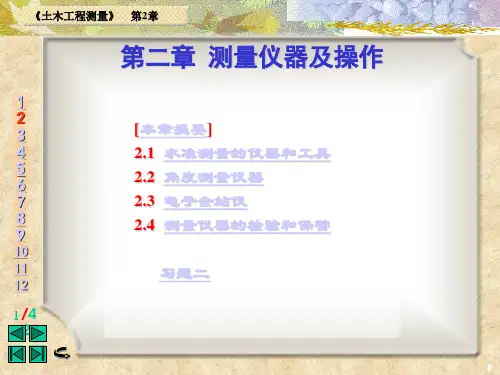

第二章 测量仪器及操作
1 2 3 4 5 6 7 8 9
10 11 12
1 /42
[本章提要] 2.1 水准测量的仪器和工具 2.2 角度测量仪器 2.3 电子全站仪 2.4 测量仪器的检验和保管 习题二
