变电站一、二次设备的工作原理
变电站一次设备结构及原理
BureaBuuoref ahunoafnhuenxtarnaheigxthravhoilgtahgveoaltadgmeinaisdtmraitnioisntration
P6
超高压局新进员工一次设备讲义
变压器组成部分及基本原理
500kV电压等级变压器一般 使用单相自耦变压器， 220kV及以下一般使用三相 三绕组变压器。冷却型式主 要为强迫油循环风冷。
湖南省湖电南力省电公力司公超司高超压高管压理管局理局
BureaBuuoref ahunoafnhuenxtarnaheigxthravhoilgtahgveoaltadgmeinaisdtmraitnioisntration
P11
SF6断路器
超高压局新进员工一次设备讲义
一般来说,SF6断路器主要由三部分组成：三个垂直瓷瓶 单元，每一单元有一个气吹式灭弧室；弹簧操作机构及其单箱 控制设备；一个支架及支持结构。每个灭弧室通过与三个灭弧 室共连的管子填充SF6气体。我省常用有LW6B/10B， LW25/15,LW29/46等……
P3
变电站电气设备图片
超高压局新进员工一次设备讲义
湖南省湖电南力省电公力司公超司高超压高管压理管局理局
BureaBuuoref ahunoafnhuenxtarnaheigxthravhoilgtahgveoaltadgmeinaisdtmraitnioisntration
P4
变电站一次主设备
超高压局新进员工一次设备讲义
按电压等级可分为高压电器和低压电器；
按所起的作用不同，电气设备可分为一次 设备和二次设备两大类。
湖南省湖电南力省电公力司公超司高超压高管压理管局理局
BureaBuuoref ahunoafnhuenxtarnaheigxthravhoilgtahgveoaltadgmeinaisdtmraitnioisntration
变电站各组成设备的作用及原理
电磁辐射与防护研究实验室/第二章 变电站的各组成设备的作用以及工作原 理2.1 变压器的分类、组成材料、构造以及工作原理2.1.1 变压器简介 变压器的功能主要有： 电压变换、 电流变换、 阻抗变换、 隔离、 稳压 （磁饱和变压器） 、 自耦变压器、高压变压器（干式和油浸式）等。
变压器常用的铁芯形状一般有 E 型和 C 型 铁芯、XED 型、ED 型、CD 型。
变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、 干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变 压器、箱式变电器、试验变压器、转角变压器、大电流变压器、励磁变压器。
变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。
当一交流电流(具有某一已知频率)流于其中之一组线圈时， 于另一组线圈中将感应出具 有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。
一般指连接交流电源的线圈称之为“一次线圈”(Primary coil)；而跨于此线圈的 电压称之为“一次电压” 。
在二次线圈的感应电压可能大于或小于一次电压，是由一次 线圈与二次线圈间的「匝数比」所决定的。
因此，变压器区分为升压与降压变压器两种。
大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。
基于铁材的高导磁 性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。
在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者 之线圈匝数比相同。
因此， 变压器之匝数比， 一般可作为变压器升压或降压的参考指标。
由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，提升 输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元 化，可以这样说，没有变压器，现代工业实无法达到目前发展的现况。
电子变压器除了体积较小外，在电力变压器与电子变压器二者之间，并没有明确的 分界线。

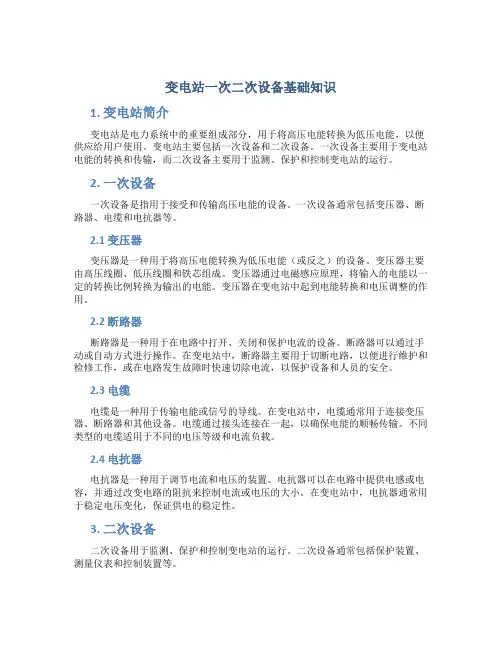

变电站一次二次设备基础知识
变电站一次二次设备基础知识1. 变电站简介变电站是电力系统中的重要组成部分，用于将高压电能转换为低压电能，以便供应给用户使用。
变电站主要包括一次设备和二次设备。
一次设备主要用于变电站电能的转换和传输，而二次设备主要用于监测、保护和控制变电站的运行。
2. 一次设备一次设备是指用于接受和传输高压电能的设备。
一次设备通常包括变压器、断路器、电缆和电抗器等。
2.1 变压器变压器是一种用于将高压电能转换为低压电能（或反之）的设备。
变压器主要由高压线圈、低压线圈和铁芯组成。
变压器通过电磁感应原理，将输入的电能以一定的转换比例转换为输出的电能。
变压器在变电站中起到电能转换和电压调整的作用。
2.2 断路器断路器是一种用于在电路中打开、关闭和保护电流的设备。
断路器可以通过手动或自动方式进行操作。
在变电站中，断路器主要用于切断电路，以便进行维护和检修工作，或在电路发生故障时快速切除电流，以保护设备和人员的安全。
2.3 电缆电缆是一种用于传输电能或信号的导线。
在变电站中，电缆通常用于连接变压器、断路器和其他设备。
电缆通过接头连接在一起，以确保电能的顺畅传输。
不同类型的电缆适用于不同的电压等级和电流负载。
2.4 电抗器电抗器是一种用于调节电流和电压的装置。
电抗器可以在电路中提供电感或电容，并通过改变电路的阻抗来控制电流或电压的大小。
在变电站中，电抗器通常用于稳定电压变化，保证供电的稳定性。
3. 二次设备二次设备用于监测、保护和控制变电站的运行。
二次设备通常包括保护装置、测量仪表和控制装置等。
3.1 保护装置保护装置用于监测电网中的异常情况，并采取措施保护设备和人员的安全。
保护装置可以监测电流、电压、频率等参数，并在检测到异常情况时触发断路器或其他措施，以切断电路或采取其他保护措施。
3.2 测量仪表测量仪表用于监测电网中的电压、电流、功率等参数，以便了解电网的运行状态。
测量仪表可以提供实时数据和历史记录，帮助电力工程师进行设备维护和故障诊断。
培训资料一次设备二次设备ppt课件
第四节 变电站的互感器
▪ 互感器是按比例变换电压互感器（简称CT，文 字符号为TA）或电流互感器（简称PT，文字 符号为TV）的设备。互感器的功能是将高电压 或大电流按比例变换成标准低电压或标准小电 流（5A或1A，均指额定值），以便实现测量 仪表、保护设备及自动控制设备的标准化、小 型化；互感器还可用来隔开高电压系统，以保 证人身和设备的安全。本节就无人值班变电站 的互感器的工作原理、接线方式以及其新技术 进行介绍和分析。
▪
故越级，扩大事故范围；如储能电机损坏，
3）导电回路：与灭弧室的动端及 静端连接构成电流通道。
则真空开关无法实现分合闸。
▪ 4）传动机构：把操动机构的运动
▪ 3.4 处理方法 ▪ （1） 调整行程开关位置，实现电机准
传输至灭弧室，实现灭弧室的合、 分闸操作。
确断电；
▪ 5）绝缘支撑：绝缘支持件将各功
（1）真空断路器功能部件 ▪ 真空断路器按其结构的功能可分为
六个部分：
▪ （3） 行程开关损坏，储能电机不能停 ▪ 1）支架：安装各功能组件的架体。
止运转。 ▪ 3.3 故障危害
▪ 2）真空灭弧室：实现电路的关合 与开断功能的熄弧元件。
▪
在合闸储能不到位的情况下，若线路 发生事故，而断路器拒分闸，将会导致事
▪ 1、真空断路器 ▪ 真空断路器是指触头在真空中关合、
变电站一次二次设备基础知识PPT教案
的开关，禁止使用手动就地机械分闸或手动就地操作按
钮分闸；开关有下列情况之一者，应进行停电检修：有
异常声响或发热严重；事故跳闸后喷油严重、油色发黑；
开断一次超过额定遮断短路容量的故障电流；开断故障
电流次数超过规定；气体压力或操作油压力低于规定值；
禁止将存在着拒绝分闸或严重缺油漏油漏气的开关投入
运行；操作人员操作开式和外桥式两 种，缺点：主变停电操 作非常复杂；刀闸与开 关之间联锁复杂；运行 方式及主变保护配合不 当时，极易造成全站失 压事故。 优点：工作可靠、灵活， 使用电器少，装置简单 清晰，建造费用低，也 比较容易发展，因其只在330kV变电站中使用，在另 外的老师的授课内容中将会详细的讲解，故在此不多作介绍。
1号、2号主变分列运行。 10 kV系统采用单母线分段接线方式，211母联开关热备用：10 kVⅠ段母线带1号接地变、1号电容器、
3号电容器、111安一、113安三、115安五、117安七、119安九、162安十一、163安十三、133安西开、 135安宏开、137安伟开、139安岛开、123中环广场、125安骡北运行；10kVⅡ段母线带2号接地变、2 号电容器、4号电容器、112安二、114安四、116安六、118安八、162安十二、128安都开、136安骡南、 138安钟开、14力变压器
（SZ10--50000/110,三相、有载调压，第
一位：相数；第二位：冷却方式自冷不
表示，第三位：线圈材质铜线圈不表示、
是否有载调压，几组线圈双线圈不表示。
P代表强油循环、D代表强油导向循环）
基本原理：利用电磁感应原理，借助具
有不同匝数的一、二次绕组之间的磁偶
无分合闸指示器者必须两点以上检查。开关和刀闸应装
变电站三相一次通流
变电站三相一次通流、二次通压技术及设备一、主要内容变电站三相一次通流、二次通压技术主要用于验证新建变电站内“电流、电压二次回路” 的变比、极性、相位、相序的正确性，通过此项试验，可以将变电站投运过程中容易出现的电流、电压二次回路接线错误、回路开路、回路短路等问题解决在前，以保证变电站投运后稳定、可靠运行。
扩建变电站也可以使用。
见图1，是实现这一技术的主设备，使用可控硅技术，设备重量轻、功率大、精度高。
三相一次通流、二次通压装置（简称“通流设备”），包括两项功能，一：提供连续可调三相对称大电流；二：提供连续可调三相对称小电压，电压电流之间的夹角可调。
满足模拟变电站带负荷运行要求。
图 2 是一次通流原理示意图，借助大地，使一次设备流过合适大小的三相对称电流，模拟系统运行，可以全面检查所有电流二次回路接线、变比、相位、相序是否符合设计要求，可以顺带验证一次设备相位相序安装的正确性。
二次通压接入点可以是电压互感器的二次输出接线盒处，将电压接线拆出，计量、保护组电压回路三相一一对应并接，接入三相对称试验电压(60V)，模拟系统运行，可以完整检查电压互感器二次线是否存在问题，包括短路、开路、错误相序相位等。
图 1 三相一次通流、二次通压装置图 2 一次通流示意图二、技术性能指标1. 三相电流输出范围：并联模式（0-300A，电压0-10V）串联模式（0～150A，电压0～20V）2. 测量电流0－400A3. 电流准确度 2.5％4. 三相电压输出范围：0－60 伏，电流 1.0A5. 电压准确度0.5％6. 移相范围：0°－360°7. 相位准确度：±1°8. 显示方式：LCD 数字显示9. 电源：AC 三相四线220V，50HZ三、技术经济效益分析开展这项试验工作后，可以杜绝电流互感器因二次回路开路烧毁的事故；可以杜绝电压互感器因二次回路短路烧毁的事故；可以大大缩减变电站启动投产所需时间。
发电厂一次二次
在发电厂,变电所中,发电机,变压器,电动机,开关(断路器),隔离开关等叫一次设备.为了安全,经济地发,供电,对一次设备及其电路进行测量,操作和保护而装设的辅助设备,例如各种测量仪表,控制开关,信号器具,继电器等,叫做二次设备.连接二次设备的电路,就叫做二次回路.在变电站中输送和分配电能的高压电气设备。
变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等。
由一次设备相互连接，构成输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。
二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
如熔断器、控制开关、继电器、控制电缆等。
由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。
施耐德的一次变电站和二次变电站如何区分？一般容量较大的为一次变电站；容量较小的为二次变电站。
25kA以下的额定短路开断容量一般为二次变电站，大于等于25kA的额定短路开断容量一般为一次变电站。
1250A以下的额定容量一般为二次变电站，大于等于1250A的额定容量为一次变电站。
一次变电站一般以断路器为主要的开关设备，二次变电站一般以负荷开关为主要的开关设备。
变电站内一次回路式主电路，二次回路是辅助电路。
我们通过二次回路对一次回路进行测量、控制和保护。
这就是它们的“相互联系”它们的作用、原理是怎么样的？要视具体设备而定。
比如你的110kV变电站的主变压器，它的作用就是将高电压变为低电压。
它的原理就是通过电磁感应将高压绕组的电压转换到低压绕组。
通过电压互感器将高电压（一次电压）转换成低电压（二次电压）的电压量通过控制电缆接到保护屏。
通过电流互感器将大电流（一次电流）转换成小电流（二次电流）的电流量通过控制电缆接到保护屏。
110kV变电站属于高压网络，该地区变电所所涉及方面多，考虑问题多，分析变电所担负的任务及用户负荷等情况，选择所址，利用用户数据进行负荷计算，确定用户无功功率补偿装置。
电气一次、二次设备简要论述
导磁材料，空载电流下降约80%，是目前节能效果较理想的 配电变 压器，特别适用于农村电网和发展中地区等负载率 较低的地方。
(3)壳式变压器：用于大电流的特殊变压器，如电炉变 压器、电焊变压器；或用于电子仪器及电视、收音机等的电 源变压器。
变压器
变压器是利用电磁感应的原 理来改变交流电压的装置， 主要构件是初级线圈、次级 线圈和铁心（磁芯）。在电 器设备和无线电路中，常用 作升降电压、匹配阻抗，安 全隔离等。
变压器的功能主要有：电压变换，电流变换，阻抗变 换，隔离，稳压（磁饱和变压器)自耦变压器，高压变压 器（干式和油浸式）等，变压器常用的铁芯形状一般有E 型和C型铁芯，XED型，ED型CD型。
如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通φ2，φ2的方向与 φ1相反，起了互相抵消的作用，使铁芯中总的 磁通量有所减少，从而使初级自感电压E1减少，其结 果使I1增大，可见初级电流与次级负载有密切关系。 当次级负载电流加大时I1增加，φ1也增加，并且φ1 增加部分正好补充了被φ2所抵消的那部分磁通，以 保持铁芯里总磁通量不变。如果不考虑变压器的损耗， 可以认为一个理想的变压器次级负载消耗的功率也就 是初级从电源取得的电功率。变压器能根据需要通过 改变次级线圈的圈数而改变次级电压，但是不能改变 允许负载消耗的功率。
发电机的类型
由于一次能源形态的不同，可以制成不同的发电机。 利用水利资源和水轮机配合，可以制成水轮发电机；由于水库容量和水头落差 高低不同，可以制成容量和转速各异的水轮发电机。 利用煤、石油等资源，和锅炉，涡轮蒸汽机配合，可以制成汽轮发电机，这种 发电机多为高速电机(3000rpm)。 此外还有利用风能、原子能、地热、潮汐等能量的各类发电机。 此外，由于发电机工作原理不同又分作直流发电机，异步发电机和同步发电机。 目前在广泛使用的大型发电机都是同步发电机。
