螺旋测微器的使用原理和方法
螺旋测微器的实验原理
螺旋测微器的实验原理螺旋测微器是一种精密测量工具，可以在微米级别下测量物体的长度、直径等尺寸。
它的原理是利用螺旋形的刻度盘和测量杆，通过旋转刻度盘和移动测量杆来测量物体的尺寸。
本文将介绍螺旋测微器的实验原理和操作步骤。
一、实验原理螺旋测微器的原理是利用螺旋形的刻度盘和测量杆，通过旋转刻度盘和移动测量杆来测量物体的尺寸。
螺旋测微器的刻度盘上有一条螺旋线，螺旋线的每个圈代表一个单位的长度，例如1mm或0.5mm。
测量杆上有一个尖锐的测头，可以在物体表面滑动，从而测量物体的长度、直径等尺寸。
螺旋测微器的测量精度取决于刻度盘的精度和测量杆的精度。
一般来说，螺旋测微器的精度可以达到0.01mm或更高。
为了保证测量的精度，需要注意以下几点：1. 在使用螺旋测微器之前，需要将刻度盘和测量杆清洁干净，以避免污垢和灰尘影响测量精度。
2. 在进行测量时，需要将测量杆垂直于物体表面，并轻轻地滑动测头，以避免产生摩擦力和误差。
3. 在读取刻度盘上的测量值时，需要注意刻度盘的精度和分辨率，以确保读取的数值准确无误。
二、操作步骤1. 准备工作在使用螺旋测微器之前，需要进行准备工作。
首先需要检查螺旋测微器的刻度盘和测量杆是否清洁干净，然后将刻度盘上的刻度调整到零位，以确保测量的精度和准确性。
2. 测量长度测量长度是螺旋测微器最常用的测量方式之一。
首先需要将测量杆垂直于物体表面，并轻轻地滑动测头，直到测头与物体表面接触。
然后可以通过旋转刻度盘来调整测量杆的位置，直到测量杆的末端与物体的另一端接触。
最后读取刻度盘上的测量值，即可得到物体的长度。
3. 测量直径测量直径也是螺旋测微器常用的测量方式之一。
首先需要将测量杆垂直于物体表面，并轻轻地滑动测头，直到测头与物体表面接触。
然后可以通过旋转刻度盘来调整测量杆的位置，直到测量杆的末端与物体的另一端接触。
接下来需要将物体旋转90度，再次测量物体的长度。
最后将两次测量值相加并除以2，即可得到物体的直径。

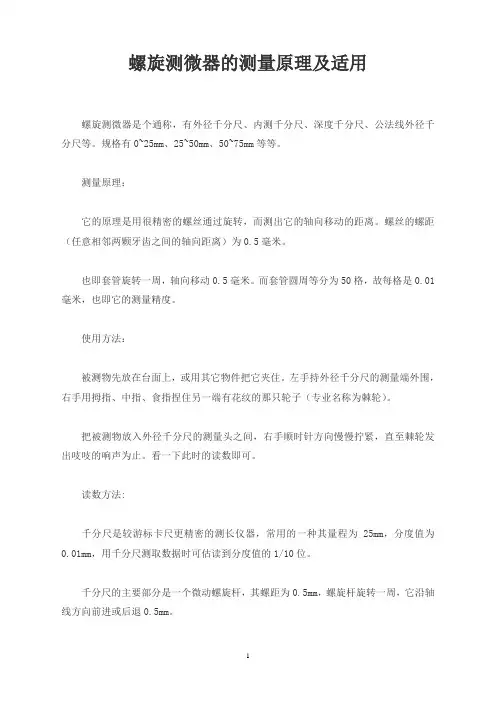

螺旋测微器的测量原理及适用
螺旋测微器的测量原理及适用
螺旋测微器是个通称，有外径千分尺、内测千分尺、深度千分尺、公法线外径千分尺等。
规格有0~25mm、25~50mm、50~75mm等等。
测量原理：
它的原理是用很精密的螺丝通过旋转，而测出它的轴向移动的距离。
螺丝的螺距（任意相邻两颗牙齿之间的轴向距离）为0.5毫米。
也即套管旋转一周，轴向移动0.5毫米。
而套管圆周等分为50格，故每格是0.01毫米，也即它的测量精度。
使用方法：
被测物先放在台面上，或用其它物件把它夹住。
左手持外径千分尺的测量端外围，右手用拇指、中指、食指捏住另一端有花纹的那只轮子（专业名称为棘轮）。
把被测物放入外径千分尺的测量头之间，右手顺时针方向慢慢拧紧，直至棘轮发出吱吱的响声为止。
看一下此时的读数即可。
读数方法:
千分尺是较游标卡尺更精密的测长仪器，常用的一种其量程为25mm，分度值为0.01mm，用千分尺测取数据时可估读到分度值的1/10位。
千分尺的主要部分是一个微动螺旋杆，其螺距为0.5mm，螺旋杆旋转一周，它沿轴线方向前进或后退0.5mm。
螺旋杆与螺旋柄相连，在柄上附有沿圆周的微分筒刻度，共50个等分格，当螺旋杆沿轴线方向运动0.5/50mm时，螺旋柄上的微分筒刻度转过一分格，即0.01mm。
以鼓轮边缘为准读固定的毫米（不估读，读露出的那个读数），1格是0.5mm。
从可动刻度上读出读数（要估读一位）乘以0.01，（1格是0.01mm）然后相加即可。
结果是x.xxx(mm)。
一定要小数点后有3位，是0也要写
应用:
测量长度，薄膜厚度等。
根据螺旋测微器和超声波测距仪的原理和使用
根据螺旋测微器和超声波测距仪的原理和
使用
1. 螺旋测微器原理和使用
- 原理: 螺旋测微器是一种测量微小长度的工具，它基于螺旋线的原理。
当螺旋测微器转动时，测微头上的螺纹会移动，通过计算螺纹移动的距离，可以得出被测物体的长度。
- 使用: 使用螺旋测微器时，首先将测微头轻轻放置在被测物体上，然后旋转螺旋测微器，直到触碰到被测物体。
记录螺旋测微器上的刻度，即可得到被测物体的长度。
2. 超声波测距仪原理和使用
- 原理: 超声波测距仪是一种利用超声波测量距离的设备。
它发射出超声波信号，经过一段时间后，超声波信号被目标物体反射回来，超声波测距仪接收到反射的超声波信号后，通过计算时间差和声速，可以确定物体的距离。
- 使用: 使用超声波测距仪时，首先将设备对准被测物体，然后触发测量功能。
超声波测距仪会发送超声波信号并记录反射回来的信号，然后通过计算得到被测物体的距离。
根据螺旋测微器和超声波测距仪的原理和使用，可以方便、快速地测量出物体的长度和距离。
这两种测量工具在实际应用中广泛使用，例如工程测量、物体尺寸测量等领域。
注意：在测量过程中，需要确保螺旋测微器和超声波测距仪的准确性和稳定性，以获得准确的测量结果。
螺旋测微器测量原理
螺旋测微器测量原理螺旋测微器是一种常用的测量仪器，其测量原理基于螺旋线的运动和测量刻度的对应关系。
下面将详细介绍螺旋测微器的测量原理及其应用。
一、螺旋测微器的结构和工作原理螺旋测微器主要由外套筒、螺旋杆、刻度盘和测量头组成。
外套筒是一个圆筒形的外壳，内部有一个螺旋槽。
螺旋杆是一个细长的圆柱体，其表面有一根与螺旋槽对应的螺纹。
刻度盘固定在外套筒上，可用于读取测量结果。
测量头位于螺旋杆的一端，用于测量被测物体的尺寸。
当螺旋杆旋转时，螺纹与螺旋槽间的嵌合导致螺旋杆沿轴向移动。
测量头与被测物体接触后，被测物体的尺寸将会对螺旋杆的运动产生影响。
通过测量螺纹旋转的角度和刻度盘上的刻度，可以确定被测物体的尺寸。
二、螺旋测微器的测量原理螺旋测微器的测量原理基于螺旋线的运动和测量刻度的对应关系。
螺旋线是一种特殊的曲线，其特点是沿着螺旋轴向旋转并且逐渐离开该轴。
螺旋线的性质决定了螺旋测微器的测量原理。
螺旋测微器的刻度盘上刻有一系列等分的刻度，用于测量螺纹旋转的角度。
当螺旋杆旋转时，螺纹的旋转角度与螺旋线的线长之间存在一定的对应关系。
通过读取刻度盘上的刻度，可以确定螺纹的旋转角度。
由于螺旋线的线长与螺纹的旋转角度之间存在固定的关系，因此可以根据螺纹的旋转角度来确定被测物体的尺寸。
三、螺旋测微器的应用螺旋测微器广泛应用于工业制造和实验室测量中。
它可以用于测量各种直径、深度和间隙等尺寸。
螺旋测微器具有测量范围广、精度高、易于操作等优点，被广泛应用于机械加工、仪器制造、电子设备等领域。
在机械加工中，螺旋测微器可以用于测量零件的精度和尺寸。
例如，在车床加工中，可以使用螺旋测微器测量零件的外径、内径和孔深等尺寸。
在仪器制造中，螺旋测微器可以用于测量仪器零件的尺寸，以确保仪器的精度和性能。
在电子设备中，螺旋测微器可以用于测量电子元器件的尺寸，以确保电子设备的正常工作。
螺旋测微器是一种常用的测量仪器，其测量原理基于螺旋线的运动和测量刻度的对应关系。

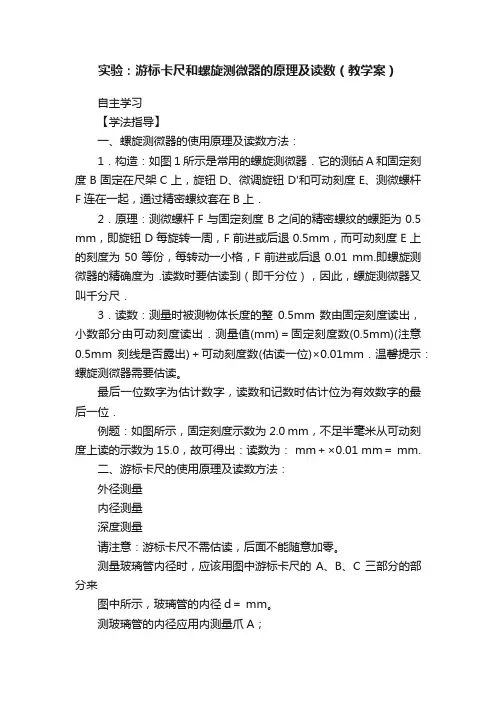

实验：游标卡尺和螺旋测微器的原理及读数（教学案）
实验：游标卡尺和螺旋测微器的原理及读数（教学案）自主学习【学法指导】一、螺旋测微器的使用原理及读数方法：1．构造：如图1所示是常用的螺旋测微器．它的测砧A和固定刻度B固定在尺架C上，旋钮D、微调旋钮D′和可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上．2．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm.即螺旋测微器的精确度为 .读数时要估读到（即千分位），因此，螺旋测微器又叫千分尺．3．读数：测量时被测物体长度的整0.5mm数由固定刻度读出，小数部分由可动刻度读出．测量值(mm)＝固定刻度数(0.5mm)(注意0.5mm刻线是否露出)＋可动刻度数(估读一位)×0.01mm．温馨提示：螺旋测微器需要估读。
最后一位数字为估计数字，读数和记数时估计位为有效数字的最后一位．例题：如图所示，固定刻度示数为2.0 mm，不足半毫米从可动刻度上读的示数为15.0，故可得出：读数为： mm＋×0.01 mm＝ mm.二、游标卡尺的使用原理及读数方法：外径测量内径测量深度测量请注意：游标卡尺不需估读，后面不能随意加零。
测量玻璃管内径时，应该用图中游标卡尺的A、B、C三部分的部分来图中所示，玻璃管的内径d＝ mm。
测玻璃管的内径应用内测量爪A；乙图为20分度的游标卡尺，精确度为0.05 mm，读数为d＝5 mm＋0.05 mm×5＝5.25 mm）用50分度的游标卡尺，测定某圆筒的内径时，卡尺上的示数如右图所示。
mm. mmm放大图cm；用游标尺为10分度的游标卡尺测它的长度，示分度的游标卡尺测它的长度，示数为 cm。
改用螺旋测微器测，故读数为1.64cm（其中的“4”是估计值咯）；改用10分度（其中的“4”是精确值）；用50分度的游标卡尺测，精确度0.001mm，故示数1.6381cm（后面的“1”是估计值来的）。
螺旋测微器的使用与读数
规范操作
使用过程中应注意规范操作，如对 准零刻度线、避免用力过猛等。
环境控制
控制环境温度、湿度、压力等，确 保符合仪器使用要求。
05
螺旋测微器的保养与维护
日常保养方法
清洁
每次使用后，应用干净的布或棉签轻轻擦拭仪器 ，以防止灰尘或污垢积累。
润滑
定期在螺旋轴上涂抹专用的润滑剂，以确保其顺 畅运转。
存储
内径螺旋测微器
用于测量内径尺寸，测量 范围通常为 0.01mm~10mm。
数显螺旋测微器
具有数字显示功能，可以 直接读出测量结果。
02
螺旋测微器的使用方法
测量前的准备
选择合适的测砧
根据待测物体的材质和尺寸选 择合适的测砧。
校准零位
在使用前，需要校准螺旋测微器 的零位。
准备待测物体
选择待测物体，并确保其表面平整 、无杂质。
可能是由于长时间使用或维护不当造成的。应检查刻度盘是否需 要清洁或更换。
定期检查与保养建议
定期进行全面检查
建议每月进行一次全面的仪器检查，包括外观、螺旋轴、刻度盘 等部分的清洁和润滑。
更换润滑剂
每年至少更换一次润滑剂，以确保仪器正常运转。
检查刻度盘
每年检查一次刻度盘的刻线是否清晰，如需要可进行清洁或更换 。
读数实例
例如，在螺旋测微器上，固定套筒的零刻度线在3.5mm处， 微分刻度线的数值为0.01mm，那么测量结果为3.51mm。
如果需要测量多个数值，可以将测量头旋转一圈，依次读取 每个微分刻度线的数值。例如，在同一个位置测量三次，得 到的数值分别为3.51mm、3.52mm和3.50mm，那么平均值 为3.51mm。
头刻度盘读数误差等。
螺旋测微器使用方法-2022年学习资料
螺旋测微器的读数原理：-可动刻度：50等分主尺-上的0.5毫米，每等分-为0.01毫米-半刻度-固定刻度： 每格为1毫米-40-可动刻度每转1周，可动小砧就沿轴线直进（或退）0.5毫-米，若旋转n个最小分度（包括估 分度），则读数l=0.01n-毫米。-测量读数=主尺读数+螺旋刻度（估读）×精确度0.01mm
螺旋测微器的使用螺旋测微器使用方法
螺旋测微器的工作原理：螺旋测微器又名千分尺，-它是一种测量长度的仪器。-G止动旋钮-B固定刻度-D'-微词 钮-A测砧-30-0 mm 5-二二-25-F测微螺杆-C尺架-E可动刻度-D旋钮-0.01mm-四维物理 0-15mm
螺旋测微器的使用方法：-1、使用前应先检查零点，否则有零误差-2、左手持曲柄U型框架，右手转动大旋钮D使测 杆F与测砧A间距稍大于被测物，放入被测物，转动-保护旋钮D'到夹住被测物，棘的轮发出声音为止，-3、拨固定 止动）旋钮G使测杆固定后读数。-G止动旋钮-B固定刻度-D'微词旋钮-人测砧-30-0 mm 5-三-25 F测微螺杆-C尺架-E可动刻度-D旋钮-0.01mm-四堆物理-0-15mm
30-25-20-10-15
9.694mm-25-20-15
螺旋测微器的读数练习：-是否超过半刻-度？不太清楚。-可动刻度：-0.6-说明已经超过半-固定刻度：-刻度 -L=0.506mm
螺旋测微器的读数练习：-是否超过半刻-度？不太清楚。-可动刻度：-49.6-说明没有超过半-固定刻度：-刻 线-45-L=0.496mm
0.900mm-45-40-35
请你读出下列测量结果：-1.604
请你读出下列测量结果：-1.004-45
请你读出下列测量结果：-0.905-40-35
螺旋测微器的读数方法例题
螺旋测微器的读数方法例题螺旋测微器是一种精密的测量工具，广泛应用于各种测量领域。
它具有结构简单、操作方便、测量精度高等特点。
下面我们将详细介绍螺旋测微器的读数方法及实际应用。
一、螺旋测微器的结构与原理螺旋测微器主要由刻度盘、测微螺杆、固定座和微调旋钮等部分组成。
测微螺杆在固定座内旋转，通过刻度盘上的刻度显示测量值。
螺旋测微器有两种测量模式：外径测量和内径测量。
二、螺旋测微器的读数方法1.观察刻度盘上的主刻度线，找到与测微螺杆紧邻的刻度线，记下该刻度线的数值。
2.观察测微螺杆与刻度盘之间的间隙，根据间隙的大小调整微调旋钮，使测微螺杆与刻度盘紧贴。
3.读取微调旋钮调整后的刻度盘上的数值，即为测量结果。
4.读数时要注意单位，螺旋测微器的刻度单位通常为0.1mm或0.01mm。
三、螺旋测微器读数的实际应用例题解析例题1：用螺旋测微器测量一个零件的外径。
解题步骤：1.将螺旋测微器放置在零件外径上，使其与零件表面紧密接触。
2.旋转微调旋钮，使测微螺杆与刻度盘紧贴。
3.读取刻度盘上的主刻度线和微调后的刻度盘上的数值，计算出零件的外径。
例题2：用螺旋测微器测量一个零件的内径。
解题步骤：1.将螺旋测微器放置在零件内径上，使其与零件表面紧密接触。
2.旋转微调旋钮，使测微螺杆与刻度盘紧贴。
3.读取刻度盘上的主刻度线和微调后的刻度盘上的数值，计算出零件的内径。
四、常见问题与解答1.问：螺旋测微器如何校准？答：螺旋测微器可以通过与标准件进行对比校准，或者使用校准仪器进行校准。
2.问：螺旋测微器的精度如何？答：螺旋测微器的精度取决于测微螺杆的精度、刻度盘的精度和微调旋钮的精度。
一般来说，螺旋测微器的精度为0.1mm或0.01mm。
3.问：如何保证螺旋测微器的测量准确性？答：要保证螺旋测微器的测量准确性，需要做到以下几点：（1）在使用前对螺旋测微器进行校准；（2）测量时使测微螺杆与被测物体表面紧密接触；（3）读数时要注意单位，避免误读；（4）定期保养和维护螺旋测微器，保持其良好状态。
