35kV干式空心并联电抗器

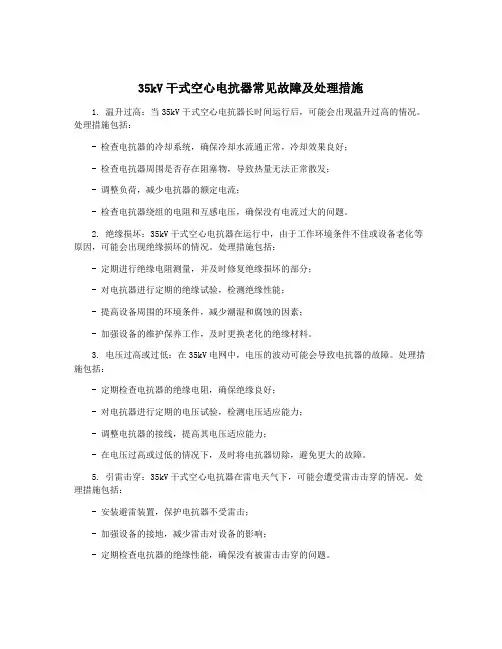

35kV干式空心电抗器常见故障及处理措施
35kV干式空心电抗器常见故障及处理措施1. 温升过高：当35kV干式空心电抗器长时间运行后，可能会出现温升过高的情况。
处理措施包括：- 检查电抗器的冷却系统，确保冷却水流通正常，冷却效果良好；- 检查电抗器周围是否存在阻塞物，导致热量无法正常散发；- 调整负荷，减少电抗器的额定电流；- 检查电抗器绕组的电阻和互感电压，确保没有电流过大的问题。
2. 绝缘损坏：35kV干式空心电抗器在运行中，由于工作环境条件不佳或设备老化等原因，可能会出现绝缘损坏的情况。
处理措施包括：- 定期进行绝缘电阻测量，并及时修复绝缘损坏的部分；- 对电抗器进行定期的绝缘试验，检测绝缘性能；- 提高设备周围的环境条件，减少潮湿和腐蚀的因素；- 加强设备的维护保养工作，及时更换老化的绝缘材料。
3. 电压过高或过低：在35kV电网中，电压的波动可能会导致电抗器的故障。
处理措施包括：- 定期检查电抗器的绝缘电阻，确保绝缘良好；- 对电抗器进行定期的电压试验，检测电压适应能力；- 调整电抗器的接线，提高其电压适应能力；- 在电压过高或过低的情况下，及时将电抗器切除，避免更大的故障。
5. 引雷击穿：35kV干式空心电抗器在雷电天气下，可能会遭受雷击击穿的情况。
处理措施包括：- 安装避雷装置，保护电抗器不受雷击；- 加强设备的接地，减少雷击对设备的影响；- 定期检查电抗器的绝缘性能，确保没有被雷击击穿的问题。
35kV干式空心电抗器常见的故障及处理措施主要包括温升过高、绝缘损坏、电压过高或过低、过电流和引雷击穿等。
通过定期检查和维护，确保电抗器的安全运行，并及时处理故障，可以减少停电和损失，保障电网的稳定供电。

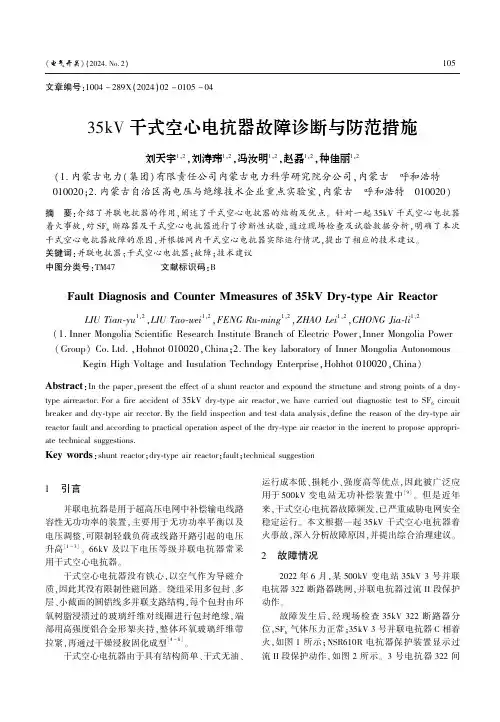

35kV干式空心电抗器故障诊断与防范措施
相序
Ａ相
３８. ８５
Ｂ相
Ｃ相
３８. ９３
图 ３ 防雨罩表面熏黑
８６. ０１
８６. ３８％
Ａ 相、Ｂ 相绕组直流电阻满足规程规定ꎬＣ 相绕
组直流电阻明显增大ꎬ不满足规程规定ꎮ
(３) 电抗值测量
３ 号并联电抗器绕组直流电阻试验结果见表 ６ꎮ
根据规程规定:电抗器电抗值初值差不超过 ± ５％ ꎮ
０. １
根据以上 ３２２ 断路器诊断性试验ꎬ各项试验结
(１) 导电回路电阻试验
３２２ 断路器导电回路电阻试验结果见表 １ꎮ 根
１１５
６ 月 ９ 日ꎬ对 ３ 号电抗器进行了现场诊断性试
(１) 绝缘电阻
３ 号并联电抗器绝缘电阻试验结果见表 ４ꎮ 根
据规程规定:绝缘电阻换算至同一温度下ꎬ与前一次
１２. ６
１３. ５
Ｂ相
Ｃ相
１３. ０
０. ００３８２
１３. ７
１３. １
(２) 绕组直流电阻
３ 号并联电抗器绕组直流电阻试验结果见表 ５ꎮ
根 据 规 程 规 定: 绕 组 直 流 电 阻 相 间 互 差 不 大 于
± ２％ ꎮ
表 ５ 绕组直流电阻试验结果
绕组直流电阻
现场测试值( ｍΩ)
ＬＩＵ Ｔｉａｎ￣ｙｕ１ꎬ２ ꎬＬＩＵ Ｔａｏ￣ｗｅｉ１ꎬ２ ꎬＦＥＮＧ Ｒｕ￣ｍｉｎｇ１ꎬ２ ꎬＺＨＡＯ Ｌｅｉ１ꎬ２ ꎬＣＨＯＮＧ Ｊｉａ￣ｌｉ１ꎬ２
(１. Ｉｎｎｅｒ Ｍｏｎｇｏｌｉａ Ｓｃｉｅｎｔｉｆｉｃ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ Ｂｒａｎｃｈ ｏｆ Ｅｌｅｃｔｒｉｃ ＰｏｗｅｒꎬＩｎｎｅｒ Ｍｏｎｇｏｌｉａ Ｐｏｗｅｒ
５３
表 ２ 分合闸时间及不同期试验结果

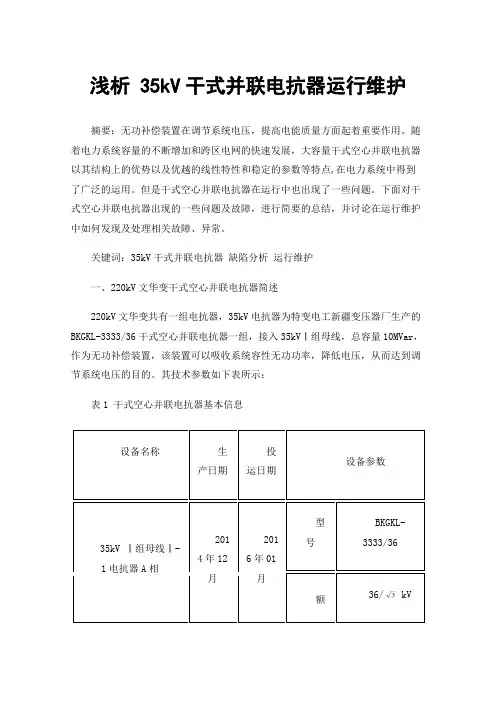

浅析35kV干式并联电抗器运行维护
浅析 35kV干式并联电抗器运行维护摘要：无功补偿装置在调节系统电压，提高电能质量方面起着重要作用。
随着电力系统容量的不断增加和跨区电网的快速发展，大容量干式空心并联电抗器以其结构上的优势以及优越的线性特性和稳定的参数等特点,在电力系统中得到了广泛的运用。
但是干式空心并联电抗器在运行中也出现了一些问题。
下面对干式空心并联电抗器出现的一些问题及故障，进行简要的总结，并讨论在运行维护中如何发现及处理相关故障、异常。
关键词：35kV干式并联电抗器缺陷分析运行维护一、220kV文华变干式空心并联电抗器简述220kV文华变共有一组电抗器，35kV电抗器为特变电工新疆变压器厂生产的BKGKL-3333/36干式空心并联电抗器一组，接入35kVⅠ组母线，总容量10MVar，作为无功补偿装置，该装置可以吸收系统容性无功功率，降低电压，从而达到调节系统电压的目的。
其技术参数如下表所示：表1 干式空心并联电抗器基本信息36/ kV35kV Ⅰ组母线Ⅰ-1电抗器C 相 电抗器运行中电抗器表面平均温升不应超过环境温度48℃；下星架臂中性点最高不得超过125℃。
电抗器运行中最高电压不得超过40.5/kV ，工作电流不应大于额定电流。
二、电抗器常见缺陷、故障及其发生原因的初步分析特变电工新疆变压器厂生产的35kV 干式空心并联电抗器应用在电网系统多个变电站，但从设备缺陷情况统计分析、事件通报中可以得知，这类电抗器在运行中也出现了着火、发热等一些问题。
对35kV干式并联电抗器运行情况进行统计，影响设备运行情况主要多为发热、引线烧黑甚至烧断。
（一）引线·断裂干式并联电抗器引线的断裂有多种原因，可能是电抗器在运输、吊装过程中操作不当引起的；也可能是由于焊接工艺不到位，电抗器在长时间运行后由于自身震动造成；靠近电抗器外部引线的引拔棒上移或者下移也会对引线形成拉伤和断裂。
电抗器的绕组由多根线圈并联而成，引线断裂会导致绕组的直流电阻变大，发热量也随之增大，加速了匝间绝缘的老化程度，增大了绝缘击穿、烧毁进而发生匝间短路的几率。
35kV并联电抗器技术交底
三、安全பைடு நூலகம்明施工
认真贯彻“安全第一，预防为主”的安全方针。开工前，对施工人员进行安全施工交底学习，提高安全意识。
施工现场设置明显的标牌，要做好施工现场标牌的风吹雨淋的保护工作。
安全技术交底记录
工程名称：且末220kV变电站工程（电气安装工程）编号：SJSB8-013
项目名称
且末220kV变电站工程
交底单位
新疆电建输变电公司
交底主持人签名
屈江涛
交底日期
交底级别
□公司级□项目部级□工地级
接受交底人签名：
交底作业项目：35kV并联电抗器安装
主要交底内容：
一、安装部位及数量
干式空心并联电抗器BKGKL-5000/1组
电焊线应完整无破损。
施工现场必须戴好安全帽，交叉作业时作好安全自我防护措施。
操作火焊和切割机时应戴好护目镜。
在墙或楼板上开孔时，工作面对侧应设专人作好安全监护。
施工用电要养成节约能源的习惯，施工完毕后，应及时关闭电源箱的电源，防止被风刮倒，造成短路发生火灾。
交底人签名
电流互感器LVB-35 3台
避雷器Y5W-51/134（W） 1台
端子箱 XW4-1 1个
二、技术交底
1. 先检查电抗器基础预埋件水平标高，水平标高误差不大于3mm。
2.电抗器吊装：将电抗器倒运至安装地点，使用电抗器所配备的专用吊具锁住电抗器上部汇流排四个吊点，用吊车将电抗器吊起，吊绳与垂线的夹角不大于30°。起吊时，吊钩正对电抗器中心，如不在中心，进行调整，保证电抗器起吊后位置水平。

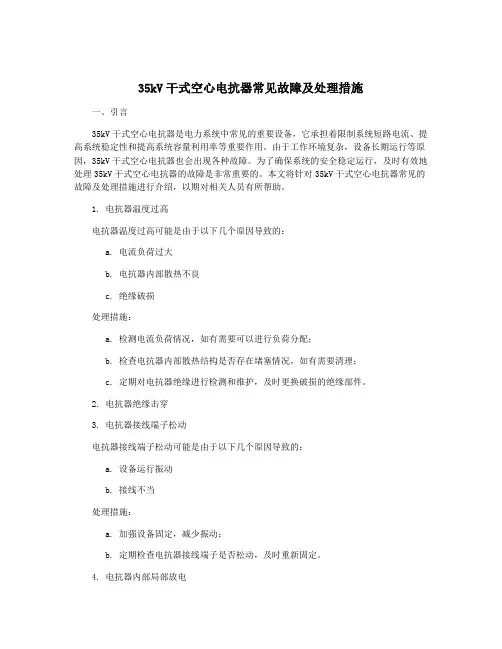

35kV干式空心电抗器常见故障及处理措施
35kV干式空心电抗器常见故障及处理措施
一、引言
35kV干式空心电抗器是电力系统中常见的重要设备，它承担着限制系统短路电流、提高系统稳定性和提高系统容量利用率等重要作用。
由于工作环境复杂，设备长期运行等原因，35kV干式空心电抗器也会出现各种故障。
为了确保系统的安全稳定运行，及时有效地处理35kV干式空心电抗器的故障是非常重要的。
本文将针对35kV干式空心电抗器常见的故障及处理措施进行介绍，以期对相关人员有所帮助。
1. 电抗器温度过高
电抗器温度过高可能是由于以下几个原因导致的：
a. 电流负荷过大
b. 电抗器内部散热不良
c. 绝缘破损
处理措施：
a. 检测电流负荷情况，如有需要可以进行负荷分配；
b. 检查电抗器内部散热结构是否存在堵塞情况，如有需要清理；
c. 定期对电抗器绝缘进行检测和维护，及时更换破损的绝缘部件。
2. 电抗器绝缘击穿
3. 电抗器接线端子松动
电抗器接线端子松动可能是由于以下几个原因导致的：
a. 设备运行振动
b. 接线不当
处理措施：
a. 加强设备固定，减少振动；
b. 定期检查电抗器接线端子是否松动，及时重新固定。
4. 电抗器内部局部放电
5. 电抗器外观受损
处理措施：
a. 加强设备外部保护，避免外部损坏；
b. 定期对设备进行检测和维护，及时更换老化部件。
6. 其他
在35kV干式空心电抗器的运行过程中，还可能出现其他各种各样的故障，比如接地故障、过载故障、短路故障等。
对于这些故障，需要根据具体情况进行分析和处理。
35kV干式空心并联电抗器
35kV 干式空心并联电抗器1本规范对应的专用技术规范目录序号1 2 3名称编号35kV/10Mvar 干式空心并联电抗器专用技术规范（单相）1012002-0035-03 35kV/15Mvar 干式空心并联电抗器专用技术规范（单相）1012002-0035-04 35kV/20Mvar 干式空心并联电抗器专用技术规范（单相）1012002-0035-05235kV 干式并联电抗器标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位依据需求选择所需设施的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不可以改正。
3、项目单位应按实质要求填写“项目需求部分”。
如的确需要变动以下部分，项目单位应填写专用部分的表6“项目单位技术差别表”并加盖该网、省企业物质部（招招标管理中心）公章，与协助说明文件随招标计划一同提交至招标文件审察会：①变动通用部分条款及专用部分固化的参数；②项目单位要求值高出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审察会赞同后，对专用部分的改正形成“项目单位技术差别表”，放入专用部分中，随招标文件同时发出并视为有效，不然将视为无差别。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为一致格式，不得任意改正。
6、招标人逐项响应技术规范专用部分中“ 1 标准技术参数表” 、“2 项目需求部分”和“3 招标人响应部分”三部分相应内容。
填写招标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件招标人响应部分的表格。
招标人填写技术参数和性能要求响应表时，若有误差除填写表7“技术误差表”外，必需时应供给相应试验报告。
7、专用技术规范中表1“标准技术参数表”中的“标准参数值”栏是标准化参数（对应于正常的使用条件），不赞同项目单位和招标人变动。
项目单位不可以在表 1 中对参数做任何改正（包含里面有“项目单位填写”字样）；表1中若有“项目单位填写“项，项目单位应在表 7 中给出；招标人应在表 1 中“招标人保证值”一栏逐项填写且应在表7 中填写相应的响应值。
35kV干式空心电抗器常见故障及处理措施
35kV干式空心电抗器常见故障及处理措施1. 引言1.1 35kV干式空心电抗器概述35kV干式空心电抗器是一种用于电力系统中的重要电力设备，其主要作用是在电网中平衡电流和电压，提高电力系统的稳定性和可靠性。
它采用干式绝缘材料制成，可以有效地防止绝缘油漏出和环境污染，具有较高的安全性和可靠性。
35kV干式空心电抗器具有较小的体积和重量，使安装和维护更加方便快捷。
其干式设计减少了维护和检修的频率，降低了维护成本，延长了设备的使用寿命。
35kV干式空心电抗器还具有较高的抗短路能力和较好的过载能力，能够适应复杂的电力系统运行环境。
35kV干式空心电抗器在电力系统中扮演着至关重要的角色，其稳定性、可靠性以及安全性等方面的优势使得其被广泛应用于各类电力系统中，为电力系统的高效运行提供了有力支持。
2. 正文2.1 常见故障及处理措施35kV干式空心电抗器在运行过程中常见的故障包括短路故障、开路故障、局部放电故障和过载故障。
下面我们将分别介绍这些故障的处理措施。
对于短路故障，首先需要及时断开电源，避免进一步损坏设备和线路。
然后进行仔细检查短路位置，并修复短路处的接线或绝缘故障，确保设备能够正常运行。
对于开路故障，需要检查电缆连接是否松动或接触不良，及时修复断开处，保证电路的连通性。
如果是设备内部元件故障导致开路，需更换损坏的元件或进行维修。
局部放电故障常常发生在设备绝缘材料老化或受潮的情况下。
处理措施包括检查绝缘材料的情况，及时更换老化严重的部件，并保持设备干燥，提高绝缘性能。
过载故障可能是由于设备被过度使用或电源波动引起。
解决方法包括合理分配负载、增加设备的散热能力、加装过载保护器等措施，确保设备在额定负载下稳定运行。
针对35kV干式空心电抗器常见的故障，关键在于及时发现问题并采取有效措施进行修复，保证设备的正常运行和安全稳定。
2.2 短路故障35kV干式空心电抗器在运行中可能会出现短路故障，短路故障是指电器设备内部的绝缘失效导致导电材料直接接触或者绝缘油内部污染，造成电流过大而导致短路。
35 kv并联干式空心电抗器故障分析
35 kv并联干式空心电抗器故障分析
35kV并联干式空心电抗器是配电系统中重要的保护安全部件之一，其正常运行能够完成电流限制，瞬时功率消耗和潜在功率消耗等功能。
因此，35kV并联干式空心电抗器故障分析为保证其正常运行非常重要。
常见的35kV并联干式空心电抗器故障有：热故障、受电线路故障、接触杆触头故障等。
（1）热故障。
空心电抗器运行时会发热，高温会变形或膨胀，甚至脆化，这很容易
引起热故障。
如果电抗器电流过大，又没有装置冷却装置，容易对电抗器造成损坏，所以
电抗器发热时应采取措施加以控制。
（2）受电线路故障。
受电线路故障是指线路内部组件故障，如断线、绝缘损坏、绝
缘材料变质及外壳短路等，常见故障可表现为电流过大、高温和惰性故障等，这些故障会
导致空心电抗器烧坏。
（3）接触杆触头故障。
接触杆触头受污染等因素影响，会降低接触质量，从而引起
耗散功率增加，热故障和电抗器脱扣故障，建议专业的维修工程师定期检查接触杆触头的
接触性能。
此外，在设计、施工、运行过程中，应按照国家现行电气标准要求完成，定期进行维护，及时处理故障以确保其安全可靠运行。
以上就是关于35kV并联干式空心电抗器故障分析的内容。
在35kV并联干式空心电抗
器的设计、施工、运行和维护中，应严格按照国家规定进行，并定期对其进行检查和维护，以保证其安全可靠运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35kV干式空心并联电抗器1本规范对应的专用技术规范目录235kV干式并联电抗器标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分的表6“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写表7“技术偏差表”外，必要时应提供相应试验报告。
7、专用技术规范中表1“标准技术参数表”中的“标准参数值”栏是标准化参数（对应于正常的使用条件），不允许项目单位和投标人改动。
项目单位不能在表1中对参数做任何修改（包括里面有“项目单位填写”字样）；表1中若有“项目单位填写“项，项目单位应在表7中给出；投标人应在表1中“投标人保证值”一栏逐项填写且应在表7中填写相应的响应值。
3目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资质文件 (1)1.3 投标人应提供的技术文件 (2)1.4 标准与规范 (3)2 结构要求 (3)2.1 结构 (3)2.2 绕组 (4)2.3电气一次接口 (4)2.4 土建接口 (6)3 试验 (2)3.1 例行试验 (2)3.2 型式试验 (2)3.3 特殊试验 (2)3.4 现场试验 (2)4 安装要求 (2)41 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2 投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的电抗器应符合招标文件所规定的要求，投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。
如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.1.3 本招标文件技术规范提出了对电抗器的技术参数、性能、结构、试验等方面的技术要求。
有关电抗器的包装、标志、运输和保管的要求见商务部分的规定；1.1.4 本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5 如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。
1.1.6 本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.1.7 本技术规范中涉及有关商务方面的内容，如与招标文件的《商务部分》有矛盾时，以《商务部分》为准。
1.1.8本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。
1.2 投标人应提供的资质文件投标人在投标文件中应提供下列有关合格的资质文件，否则视为非响应性投标。
1.2.1 同类设备的销售记录，填写格式见技术规范专用部分表8，并提供相应的最终用户的使用情况证明。
1.2.2 拥有权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。
1.2.3 具有履行合同所需的生产技术和生产能力的文件资料。
1.2.4 有能力履行合同设备维护保养、修理及其他服务义务的文件。
1.2.5 同类设备的例行和型式试验报告。
所提供的组部件如需向第三方外购时，投标人也应就其质量做出承诺，并提供分供方相应的检验报告和投标人的进厂验收证明。
11.3 投标人应提供的技术文件1.3.1 技术文件的发送供货商在技术协议签订后须提供下列份数的技术文件。
(a)要求的技术文件由卖方提交技术规范专用部分表4所列单位。
(b)要求的技术文件及寄送的时间见下表1:表1 技术文件及提交时间注：1.每台电抗器应提供一份说明书,随设备一起发运。
2.主要组部件试验报告。
1.3.2 所有技术文件均采用SI国际单位制。
1.3.3 工程师有权对供货商的供货设备图纸提出修改意见,对此买方不承担附加费用。
供货2商应对工程师的修改意见,在图纸上进行修改,供货的设备必须符合最终审定认可后的正式图纸。
1.3.4 在收到工程师对图纸的最终认可之前,供货商提前采购材料或加工制造而发生的任何风险和损失由供货商自行承担。
1.3.5 图纸经工程师认可后,并不能排除供货商对其图纸的完整性及正确性应负的责任。
1.3.6 当买方在设计继电保护、控制操作及与其他设备配合，而需要相关文件和技术数据时，卖方应按要求提供这些文件和数据。
1.4 标准与规范1.4.1 参照有关标准和准则拟定技术条件的合同设备，包括供货商由其它厂家采购的设备和组部件，都应符合该标准和准则的最新版本或其修订本，包括投标时起生效的任何更正或增补，经特殊说明者除外。
1.4.2 除另有说明外，合同设备应遵照适用的最新版国标或IEC标准及SI国际单位制。
并符合国内高于IEC标准的行业标准的相关规定，见表2。
表2 卖方提供的设备和组部件需要满足的主要标准2 结构要求2.1 结构1）在运输期间及长期运行中,线圈及其它部份应完好且不应松动。
2）包封面应具有较强的憎水性和抗紫外线能力。
32.2 绕组1）线圈的绕制设计应使冲击行波所致的初始电压分布尽可能均匀,以抑制电压振荡及操作过电压。
导线采用纯铝材料。
2）绕组间电流密度差值应不超过5%。
2.3电气一次接口2.3.1 安装要求35kV三相干式空芯并联电抗器为户外安装。
一般采用户外水平“一”字形或“品”字形布置，带防雨帽。
采用玻璃钢支柱支撑安装。
柱高度，按电抗器下面的支柱绝缘子的瓷裙底部距地面距离不小于2.5m，并应考虑设备引线对地距离满足安全要求。
电抗器基础高出场地标高为200mm，电抗器基础应采用素混凝土；电抗器基础高出场地标高为200mm，电抗器底部安装钢板焊接在此基础上。
地震烈度在6度及以上地区，干式空芯电抗器采用低式安装方式，电抗器四周应设置围栏，围栏相关尺寸应满足设计标准要求，围栏材质应采用不锈钢；电抗器中心至围栏的距离不得小于1.1 D（D为电抗器直径）。
干式空芯电抗器安装时，相与相中心距离不小于 1.7D；电抗器中心对侧面的防磁距离应不小于1.1D；电抗器顶部及底部应留有适当空间，距离按不小于0.5 D考虑。
电抗器周围及上下有影响区域内不得有封闭金属环，水泥基础内不得有封闭钢筋。
电抗器接地线应作成开口环形。
安装在干式空芯电抗器防磁范围内的支柱绝缘子，其产品应为非磁性绝缘子；电抗器应带吊环，但运行前应将吊环拆除。
2.3.2 安装示意图35kV单相干式空芯并联电抗器安装示意图见图1、图2。
4图1 35k单相干式空心并联电抗器安装示意图（低式布置）图1 35k单相干式空心并联电抗器安装示意图（高式布置）52.4 土建接口2.4.1 基本要求户外并联干式空心电抗器基础应采用素混凝土，基础上预埋钢板或地脚螺栓；电抗器采用焊接固定在基础的预埋钢板上或地脚螺栓上。
电抗器之间的定位尺寸及基础上预埋钢板的长度、定位尺寸见低压并联电容器成套装置标准接口方案图。
电抗器基础均高出±0.00尺寸为200mm。
基础布置方式可采用一字型或品字形布置。
围栏基础上预埋槽钢［14a。
35kV单相干式空心并联电抗器采用地脚螺栓连接。
对于高式布置35kV单相干式空芯并联电抗器，当额定容量为15000kVar时，a=2400mm，b=4500mm；当额定容量为20000kVar时，a=2600mm，b=6000mm；2.4.2 土建图纸35kV单相干式空心并联电抗器土建基础图见图3、图4。
6图3 35kV单相干式空心并联电抗器土建基础图(低式布置) Array图4 35kV单相干式空心并联电抗器土建基础图(高式布置)- 1 -3 试验3.1 例行试验本合同下所供干式空心并联电抗器应在制造厂进行例行试验，试验应符合国家有关标准规定。
例行试验包括（但不限于此）：1）外观检查；2）电抗测量；3）损耗测量；4）绕组电阻测量；5）绝缘电阻测量；6）绕组匝间耐压试验；7）外施耐压试验。
3.2 型式试验3.2.1对所供型式的干式空心并联电抗器，应进行标准的型式试验，试验应符合有关国家标准或IEC标准。
型式试验的项目包括，但不限于此：1）温升试验；2）雷电冲击试验；3）工频耐压试验（湿）；4）声级测量；5）耐环境试验；6）耐气候试验。
3.2.2供货商可以提交已在同类设备上完成的型式试验报告。
对于不能满足标准的任何条款，买方有权拒绝这些用以代替规定的试验报告。
3.3 特殊试验1）电流的谐波测量；2）振动测量；3）外表红外热像图谱检测。
3.4 现场试验现场安装完毕后，干式空心并联电抗器应接受现场试验：1）外观检查；2）绕组电阻测量；3）绝缘电阻测量（有条件者测径向绝缘电阻）；4）电抗测量；5）声级测量；6）运行中红外测温；7）工频耐压试验。
4 安装要求4.1 干式空心电抗器的安装工作由买方实施，供货商应在安装及启动时提供技术咨询,供货商应提供所有安装所需的特殊材料。
4.2 在变电站设计及电抗器的安装中,应考虑到漏磁通对其它周围设备和电抗器本体性能的影响。
24.3 所有接地、安装和组装用的螺栓、螺母、垫圈和连接件由供货商提供。
电抗器一次接线端子应便于连接设备线夹，并配套提供连接用的螺栓、螺母和垫圈。
设备线夹资料在签订合同后由工程师提供。
3附录：专用采购标准固化部分1.1012002-0035-03_35kV10Mvar干式空心并联电抗器专用技术规范42.1012002-0035-04_35kV15Mvar干式空心并联电抗器专用技术规范53.1012002-0035-05_35kV20Mvar干式空心并联电抗器专用技术6规范78。
