设计和选用电源模块应考虑哪些性能参数
电源模块技术指标
内置保险丝 ±0.5% ±1% ≤100mV
（20-28）VDC 240W
（-40～70）℃ （20～95）%RH（无凝露）
（120～145）% （125～140）%
≥1S ≥85% （-40～85）℃ 对流散热 100MΩ （宽*高*深）不大于（50mm*135mm*125mm） 采用标准DIN型导轨安装 ≤1.6kg
指标
类型
输入交流电压范围 频率范围
输入电流（额定） 输入电流（最大）
瞬间起峰电流 输入保护 电压稳定度 负载稳定度 波纹和噪声
输出电压调节范围 额定功率 工作温度 工作湿度 输出降额 过流保护
输出过压保护 维持时间（230VAC时）
电源效率 贮存温度 散热方式
绝缘电阻
尺寸 安装方式
重量
直流电源模块（240W）
直流电源模块（480W）
（200～250）VAC，单相 （47～63）Hz 2.5A 7A
内置保险丝 ±0.5% ±1% ≤100mV
（20-28）VDC 480W
（-40～70）℃ （20～95）%RH（无凝露）
（110～140）% （125～140）%
≥1S ≥85% ቤተ መጻሕፍቲ ባይዱ-40～85）℃ 对流散热 100MΩ （宽*高*深）不大于（80mm*135mm*125mm） 采用标准DIN型导轨安装 ≤2.2kg
电源模块标准
电源模块标准电源模块是电子产品中不可或缺的部件，它直接影响到产品的性能稳定性和安全性。
为了确保电源模块的质量和可靠性，制定了一系列的标准来规范电源模块的设计、生产和测试。
本文将介绍电源模块标准的相关内容，以帮助大家更好地了解和应用这些标准。
首先，电源模块的设计标准是非常重要的。
设计标准包括电源模块的输入输出参数、效率、功率因数、电磁兼容性等方面的要求。
这些要求旨在确保电源模块在各种工作环境下都能够稳定可靠地工作，同时尽量减小对其他电子设备的干扰。
设计标准的合理性直接关系到电源模块的性能和可靠性。
其次，电源模块的生产标准也是至关重要的。
生产标准包括电源模块的生产工艺、质量控制、环境管理等方面的要求。
这些要求旨在确保电源模块在生产过程中能够保持稳定的质量水平，同时尽量减小对环境的影响。
生产标准的严格执行可以有效地提高电源模块的生产效率和产品质量。
此外，电源模块的测试标准也是必不可少的。
测试标准包括电源模块的各项性能指标的测试方法和要求。
这些要求旨在确保电源模块在出厂前能够通过严格的测试，保证产品的性能和可靠性。
测试标准的合理性和严格执行可以有效地提高电源模块的质量和可靠性。
总的来说，电源模块标准的制定和执行对于保障电源模块的质量和可靠性具有重要意义。
只有严格执行相关标准，才能够保证电源模块在各种工作环境下都能够稳定可靠地工作，同时尽量减小对其他电子设备的干扰。
希望本文所介绍的电源模块标准的相关内容能够帮助大家更好地了解和应用这些标准，从而提高电源模块的质量和可靠性。

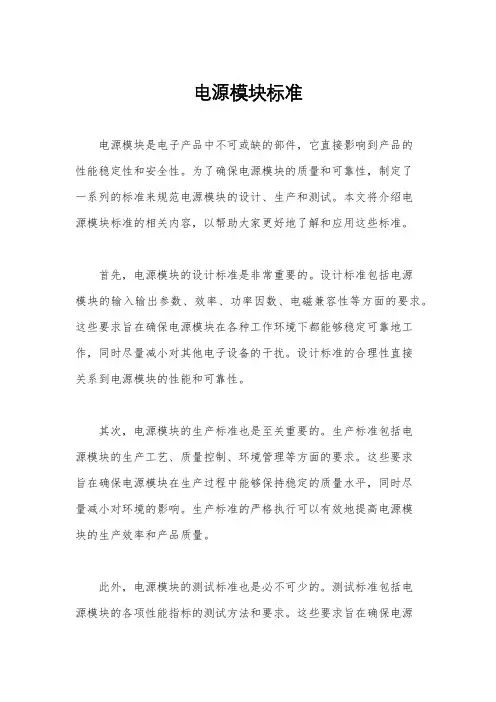

电源模块标准
电源模块标准电源模块是电子设备中不可或缺的部分，它对设备的稳定运行和性能提升起着至关重要的作用。
为了确保电源模块的质量和性能，制定了一系列的标准，以指导和规范电源模块的设计、生产和应用。
本文将对电源模块标准进行详细介绍，以帮助大家更好地了解和应用这些标准。
首先，电源模块的标准主要包括以下几个方面，性能指标、安全要求、环境适应性、可靠性、EMC（电磁兼容）要求等。
这些标准旨在确保电源模块在各种工作条件下都能稳定可靠地工作，并且不会对周围环境和其他设备造成干扰或危害。
其次，针对电源模块的性能指标，标准通常会规定输出电压、输出电流、效率、纹波噪声等参数的要求。
这些指标直接关系到电源模块的功耗和稳定性能，对于不同类型的电子设备，这些指标可能会有所不同，因此在设计和选择电源模块时，需要根据具体的应用需求来进行评估和选择。
另外，安全要求是电源模块标准中非常重要的一部分。
电源模块作为电子设备的重要组成部分，其安全性直接关系到设备的使用安全和用户的人身安全。
因此，标准通常会规定电源模块在过载、短路、过压、过流等异常情况下的保护要求，以及对绝缘、耐压等方面的要求，以确保电源模块在各种异常情况下都能安全可靠地工作。
此外，环境适应性和可靠性也是电源模块标准中需要重点考虑的内容。
电源模块通常需要在各种恶劣的环境条件下工作，如高温、低温、高湿度、低气压等，因此标准会规定电源模块在这些条件下的工作要求，以确保其能够稳定可靠地工作。
同时，可靠性要求也是非常重要的，标准通常会规定电源模块的寿命、可靠性指标、故障率等要求，以确保电源模块在长时间工作中不会出现故障或损坏。
最后，EMC要求也是电源模块标准中需要特别关注的内容。
电源模块在工作过程中会产生电磁干扰，可能会影响到其他设备的正常工作，因此标准会规定电源模块在电磁兼容方面的要求，以确保其在工作过程中不会对周围环境和其他设备造成干扰。
综上所述，电源模块标准对于确保电源模块的质量和性能起着至关重要的作用。
电力电源模块参数
电力电源模块参数太行金日电源模块主要技术参数型号type项目item 230D05ZZ-3230D10ZZ-3230D20ZZ-3230D20NZ-3230D30NZ-3230D40NZ-3110D10ZZ-3110D20ZZ-3110D40ZZ-3输出电流（A）5 10 20 20 30 40 10 20 40功率（KW）1.5 3 6 6 9 12 1.5 3 6重量(kg)5.5 9 17 10.5 19 19 5 9 17冷却方式自然冷却强制风冷自然冷却内部≤30℃≤20℃≤30℃温升输入电压范304~456围（VAC）输出可调范190~300 95~150 围（VDC）稳压±0.5%精度稳流±1%精度输入≥0.93功率因数充电机效率≥95%（效率）最大≤50可闻噪声（dB）存储温度-40~60（℃）工作-10~40环境温度（℃）并机不均流±3%度启动3~8（秒）纹波系数≤0.2%负载等级Ⅰ级(100%)的额定输出电流时连续工作自动限流特性输出电流超过输出限流设定值时，恒流输出，输出电流不会增大输出过压保护输出电压超过320±5VDC自动停止输出,以防损坏设备输出电压超过160±3VDC自动停止输出,以防损坏设备输出短路保护特性输出短路时，模块自行保护，以防损坏, 排除故障可自动恢复工作。
注：稳压精度不包含内置隔离二极管的影响。
如何正确地选择 DCDC 电源模块？
如何正确地选择 DC/DC 电源模块？DC/DC 电源模块是嵌入式系统中最常用的电源转换器。
由于其体积小、效率高、稳定性强、易于使用等特点，因此在电子设备中的应用日益广泛。
但是，要在众多的 DC/DC 电源模块中选择恰到好处的电源模块，却是一项非常困难的任务。
在本文中，我将介绍如何正确地选择 DC/DC 电源模块。
下面我们将从以下三个方面来阐述如何选择DC/DC电源模块。
1. 确定性能及规格要求在选择 DC/DC 电源模块之前，请先确定您电子系统的具体要求，包括所需输入电压范围、输出电压、输出电流、输出功率、工作环境、负载能力等等。
因为这些参数将会决定您选择哪种类型的 DC/DC 电源模块。
同时还需考虑到占用空间、功率效率以及产生电磁干扰等要素。
例如，如果您需要的输出电压高达120V，您就需要选择高压输入、大功率的电源模块；如果您的工作环境温度较高，则需要选择宽温度范围的电源模块，同样地，也要注意功率效率和空间大小，以确保电源的实用性和经济性。
2. 了解 DC/DC 电源模块的种类DC/DC 电源模块通常被归为两类，分别为降压型和升压型，它们的性能和用途也是不同的。
在选择电源模块时，应选择适合自己设计的降压型或升压型的最佳DC-DC转换器。
降压型电源模块的最大优点是大幅降低输入电压以获得所需的较低输出电压。
升压型电源模块则更适合将低电压转换为高电压的应用。
因此，在选择电源模块时，应该理解您的设计实际情况并选择适合的类型。
3. 选择可靠、稳定的 DC/DC 电源模块无论是您从哪里购买电源模块，都应该确保所选模块是可靠、稳定的。
为了选择可靠、稳定的电源模块，需要从不同的角度来评估和比较各种DC/DC 电源模块。
首先，需要评估电源模块的效率和热量散发。
电源模块效率高和热能散发少的模块可以正常运行，并具有长期的稳定性。
其次，需要评估电源模块的负载能力，了解它是否能够适应您的负载特点。
此外，还要考虑噪声、EMI电磁干扰、抗干扰能力、特殊环境适应能力等标准，确保所选电源模块能适应您的复杂应用场景。

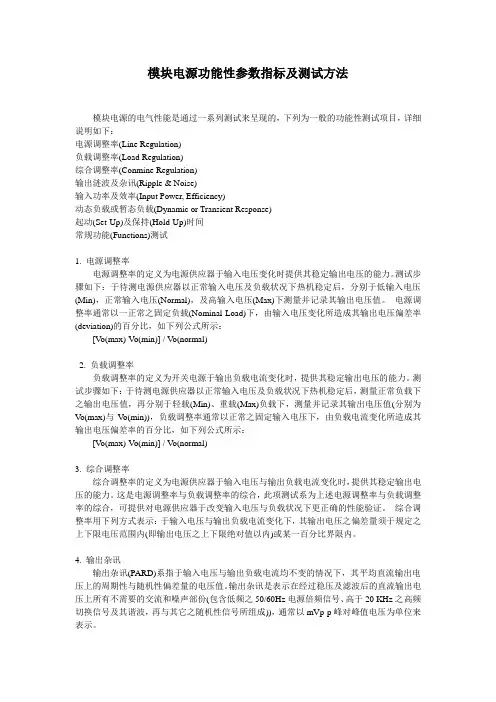

模块电源功能性参数指标及测试方法
模块电源功能性参数指标及测试方法模块电源的电气性能是通过一系列测试来呈现的，下列为一般的功能性测试项目，详细说明如下：电源调整率(Line Regulation)负载调整率(Load Regulation)综合调整率(Conmine Regulation)输出涟波及杂讯(Ripple & Noise)输入功率及效率(Input Power, Efficiency)动态负载或暂态负载(Dynamic or Transient Response)起动(Set-Up)及保持(Hold-Up)时间常规功能(Functions)测试1. 电源调整率电源调整率的定义为电源供应器于输入电压变化时提供其稳定输出电压的能力。
测试步骤如下：于待测电源供应器以正常输入电压及负载状况下热机稳定后，分别于低输入电压(Min)，正常输入电压(Normal)，及高输入电压(Max)下测量并记录其输出电压值。
电源调整率通常以一正常之固定负载(Nominal Load)下，由输入电压变化所造成其输出电压偏差率(deviation)的百分比，如下列公式所示：[V o(max)-V o(min)] / V o(normal)2. 负载调整率负载调整率的定义为开关电源于输出负载电流变化时，提供其稳定输出电压的能力。
测试步骤如下：于待测电源供应器以正常输入电压及负载状况下热机稳定后，测量正常负载下之输出电压值，再分别于轻载(Min)、重载(Max)负载下，测量并记录其输出电压值(分别为V o(max)与V o(min))，负载调整率通常以正常之固定输入电压下，由负载电流变化所造成其输出电压偏差率的百分比，如下列公式所示：[V o(max)-V o(min)] / V o(normal)3. 综合调整率综合调整率的定义为电源供应器于输入电压与输出负载电流变化时，提供其稳定输出电压的能力。
这是电源调整率与负载调整率的综合，此项测试系为上述电源调整率与负载调整率的综合，可提供对电源供应器于改变输入电压与负载状况下更正确的性能验证。
设计和选用电源模块应考虑哪些性能参数-设计应用
设计和选用电源模块应考虑哪些性能参数-设计应用同样的输入输出电压、同样的功率、同样的封装，不同厂家的电源模块，哪个性能更好？对于一个性能优良的电源模块来说，需要测试的项目很多，而且这些性能之间是紧密联系的，本文挑选其中几个方面的性能进行对比阐述。
1、稳定可靠稳定可靠性是根本，如果工作时电源模块运行稳定可靠都不能保证，其他性能也就别提了。
从设计的角度来看，需要考虑当模块处于恶劣环境时模块中每个器件电应力和热应力在允许范围内并保证留有一定裕量，且在系统受到一定干扰时，应保持稳定。
从应用的角度来看，虽然一些性能无法测试，但可根据规格书极限测试条件测试电源稳定可靠性，如电压、温度、负载等；也可根据规格书如图1推荐电路，测试模块浪涌抗扰度、静电抗扰度、脉冲群抗扰度等；还可测试模块持续短路、重复开关机等。
图1 推荐电路当然，这些测试本身属于破坏性的，会造成模块一定的损伤，测试完后不应再使用在产品上。
2、容性负载和过流保护电源容性负载能力越大，常意味着限流点设置较高。
在开机和输出短路时通常导致较高的电应力，甚至使变压器饱和。
另一方面，在电源从额定负载到限流点负载范围内，电源又无法实现过流保护，将严重影响电源可靠性、寿命等。
3、负载调整率和负载要求对单路输出电源，一般无负载要求。
但当负载降低到额定负载10%以下，为降低电源空载或轻载功耗，会进入间歇工作模式，虽不影响其正常工作，但其纹波可能会增大并出现听觉噪声。
因此，选择电源模块时功率亦需考虑。
如负载低于1W，却选择10W或更大功率的电源明显是不合适的。
除此之外，对双路及更多路输出电源，通常要求每一路都带有至少10%额定负载。
以双路输出为例，若主路带满载，而辅路带额定负载10%以下，将导致辅路输出电压比起额定值高出较多；若主路带额定负载10%以下，而辅路带满载，将导致辅路输出电压比额定输出值低较多。
另外，值得注意的是，若主路突然由重载变为很轻负载或相反，将导致辅路电压出现下冲或上冲。
谈一谈用户如何选择模块电源
谈一谈用户如何选择模块电源
目前市场上各式各样的模块电源、开关电源产品，琳琅满目，那幺作为一般用户，我们怎幺去选择一款适合的电源呢，下面我简单的总结一下，以供参考。
一般性参数
我们需要考虑的参数包括电压、电流以及其他的辅助功能。
电压和电流是最基本的两个参数。
例如用电源是给主板CPU供电，需要5伏电压，电流需要根据系统功耗计算得知，如5A，那幺我们在实际购买中是不是就选择
5V/5A的电源呢?实际上我们在设计时都会有一定的降额设计，一般我们选择略微比实际使用功率高20%，这样电源工作效果比较好，可靠稳定，系统轻微的过载也无关紧要。
即：在选择功率时一般要比实际使用功率大个20%即可。
外形尺寸
根据设备的空间来选择的电源，合适就好。
很多时候我们要求越小越好，可是体积小、价格就高，所以不要盲目追求小体积。
温度
确定电源使用的环境温度，选择适合的电源模块。
模块电源厂家一般给出的温度是电源模块的壳温，如-25—+85度，那幺85度表示电源外壳温度最高可以达到85度，如果超过85度，电源就可能进入保护状态或损坏。
在选择电源时一定要考虑自身的环境温度和电源的工作效率，效率高温升就低，反之效率低温升就高。
安装方式
模块电源有两种封装形式，一种是引针式，一种是端子式。
引针式可以直。
