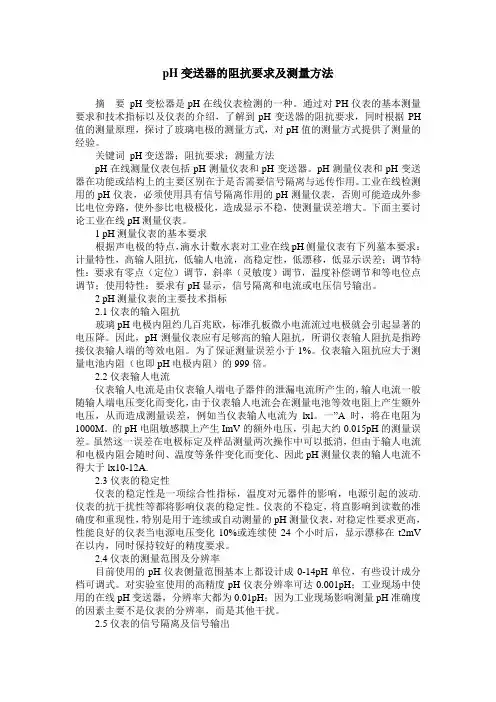

pH变送器的阻抗要求及测量方法
pH变送器的阻抗要求及测量方法摘要pH变松器是pH在线仪表检测的一种。
通过对PH仪表的基本测量要求和技术指标以及仪表的介绍，了解到pH变送器的阻抗要求，同时根据PH 值的测量原理，探讨了玻璃电极的测量方式，对pH值的测量方式提供了测量的经验。
关键词pH变送器；阻抗要求；测量方法pH在线测量仪表包括pH测量仪表和pH变送器。
pH测量仪表和pH变送器在功能或结构上的主要区别在于是否需要信号隔离与远传作用。
工业在线检测用的pH仪表，必须使用具有信号隔离作用的pH测量仪表，否则可能造成外参比电位旁路，使外参比电极极化，造成显示不稳，使测量误差增大。
下面主要讨论工业在线pH测量仪表。
1 pH测量仪表的基本要求根据声电极的特点，滴水计数水表对工业在线pH侧量仪表有下列墓本要求：计量特性，高输人阻抗，低输人电流，高稳定性，低漂移，低显示误差；调节特性：要求有零点（定位）调节，斜率（灵敏度）调节，温度补偿调节和等电位点调节；使用特性：要求有pH显示，信号隔离和电流或电压信号输出。
2 pH测量仪表的主要技术指标2.1仪表的输入阻抗玻璃pH电极内阻约几百兆欧，标准孔板微小电流流过电极就会引起显著的电压降。
因此，pH测量仪表应有足够高的输人阻抗，所谓仪表输人阻抗是指跨接仪表输人端的等效电阻。
为了保证测量误差小于1%。
仪表输入阻抗应大于测量电池内阻（也即pH电极内阻）的999倍。
2.2仪表输人电流仪表输人电流是由仪表输人端电子器件的泄漏电流所产生的，输人电流一般随输人端电压变化而变化，由于仪表输人电流会在测量电池等效电阻上产生额外电压，从而造成测量误差，例如当仪表输人电流为lxl。
一”A时，将在电阻为1000M。
的pH电阻敏感膜上产生ImV的额外电压，引起大约0.015pH的测量误差。
虽然这一误差在电极标定及样品测量两次操作中可以抵消，但由于输人电流和电极内阻会随时间、温度等条件变化而变化、因此pH测量仪表的输人电流不得大于lx10-12A.2.3仪表的稳定性仪表的稳定性是一项综合性指标，温度对元器件的影响，电源引起的波动.仪表的抗干扰性等都将影响仪表的稳定性。
XMT智能仪表说明书
报警输出
0
无输出
1
上限报警
2
下限报警
3
正偏差报警
4
负偏差报警
5
组合报警
辅助输出
0
无输出
1
RS485
2
RS232
3
4-20mA
4
0-10mA
5
1-5V
6
0-5V
输入类型
1
2
3
4
5
6
7
8
9
a
1
适配热电偶
2
适配热电阻
3
适配霍尔变电阻
4
适配远传压力表
5
适配直流0-10mA
6
适配直流4-20mA
XMT-系列智能数显测量控制仪
使用说明书
一、概述
二、主要技术指标
三、面板说明及操作说明
四、参数功能及设置
五、典型应用说明
六、仪表参数提示符字母与英文字母对照表
七、常见故障处理
XMT-系列仪表使用说明书
一、概述
（一）主要特点:
采用先进的微电脑芯片及技术，减小了体积，并提高了可靠性及抗干扰性能。适用于各种温度，压力，流量，液位,湿度等的测量控制。
XMT—6000系列的仪表接电流输入时，输入类型要选电压输入（要在括号中注明电流范围），并使用电压输入端子，同时在端子上并联取样电阻。
例如：输入0—10mA电流，则选SN=34，在0-5V输入端子处并联500Ω（1/4W,0.1℅）取样电阻;
输入4—20mA电流，则选SN=33，在1-5V输入端子处并联250Ω（1/4W,0.1℅）取样电阻。
[注]：如用户订货时注明输入电流及范围，则厂家可以将取样电阻安装在仪表内部。
化工仪表及自动化复习练习题(含答案)
化工仪表及自动化复习练习题（含答案）1。
电路一般由_____、_____及中间环节三部分组成.(电源；负载)2.在一段电路中，流过电路的电流与电路两端的电压成_____，与该段电路的电阻成_____。
(正比；反比)3。
晶体二极管的主要特性是_____导电性。
(单向）4。
从晶体三极管三个区引出的三个极分别是______极、______极和______极.(基;发射；集电)5。
仪表的测量范围是从测量_____值到测量_____值;量程是测量上限与测量下限值之_____。
（下限；上限；差）6。
按能源来分,仪表可分为_____仪表、_____仪表和_____仪表.(气动；电动；液动)7。
按被测参数来分,仪表可分为_____测量仪表、_____测量仪表、_____测量仪表、_____测量仪表和成分_____仪表。
（压力；流量；温度;物位;分析)8。
玻璃液体温度计是由__________、________和刻度标尺三部分组成.(玻璃温包;毛细管）9.电阻箱可以看作是一个具有__________的标准电阻.（可变电阻值）10。
测量一个电路的电流,电流表必须和这个电路_____,且电流表的内阻抗要尽量_____。
(串联;小）11。
兆欧表又称作_____、_____和___________.（摇表；高阻表；绝缘电阻测试器）12.U型压力表必须_____安装。
（垂直）13.玻璃管水位计是利用_______的原理制成的。
（连通器）14。
整流电路的作用是将_______变成____________。
(交流电；脉动直流电）15。
温度测量仪表可分为_______测温仪表和__________测温仪表两大类.(接触式；非接触式）16。
自动化仪表具有__________、___________、__________、__________功能.（自动检测;自动信号联锁;自动操纵；自动调节)17。
直流单臂电桥又称________电桥.(惠斯登)18。
东辉智能 Z-智能数字显示仪表
智能数字显示仪表说明书一、主要技术参数1.使用条件：环境温度 0～50℃；相对湿度≤90％电源电压： (85～265)VAC (电源频率 50±2.5Hz)或24VDC±10%2.基本误差：0.5％F.S±1字；显示分辨率：根据量程不同，可有0.001，0.01，0.1，1等四种3.输入特性：热电偶型、电压信号型：输入阻抗大于500kΩ标准电流型：输入阻抗小于250Ω热电阻型：引线电阻要求0～5Ω，三根相等4.热电偶型仪表内部冷端补偿温度范围：0～50℃5.直流电源输出：电压24V，最大电流50mA，直接配接二线制无源变送器6.显示位数：四位红色LED显示7.安装方式：装盘和机芯采用全卡入式8.重量：约0.5kg9.功耗：＜5W二、输入信号规格及开孔尺寸1 外形及开孔尺寸如下表：2 输入信号规格如下表所示：三、参数设定流程图1. 各按键在操作时的作用如下：（1）“”：用于各级功能参数分类、参数名称的循环显示和参数值的确认。
（2）“”：用于各参数值的修改和选择。
（3）“”：用于各参数值的修改。
（4）“”：用于进入显示屏提示的功能菜单或功能参数的设置介面。
2.菜单操作：注：“*”表示此功能仅对标准信号仪表有效，“**”表示信号输入为“ ”时才有此菜单，虚框表示仅热电偶输入时有此菜单。
四、接线方法跳线设置（仅48×48×100型仪表需进行本项设置）对于48×48×100型仪表，在[ ]菜单中选择不同分度号后，还需进行相应的硬件跳线设置方可正常使用。
跳线设。
仪器仪表常用术语名词解释
仪器仪表常用术语名词解释性能特性 performance characteristic，确定仪器仪表功能和能力的有关参数及其定量的表述。
参比性能特性 reference performance characteristic，在参比工作条件下达到的性能特性。
范围 range，由上、下限所限定的一个量的区间。
注："范围"通常加修饰语。
例如：测量范围，标度范围。
它可适用于被测量或工作条件等。
测量范围 measuring range，按规定准（精）确度进行测量的被测量的范围。
测量范围下限值 measuring range lower limit，按规定准（精）确度进行测量的被测量的最小值。
测量范围上限值 measuring range higher limit，按规定准（精）确度进行测量的被测量的最大值。
量程 span，范围上限值与下限值的代数差。
例如：范围为-20℃至100℃时，量程为120℃。
标度 scale，构成指示装置一部分的一组有序的标度标记以及所有有关的数字。
标度范围 scale range，由标度始点值和终点值所限度的范围。
标度标记 scale mark，指示装置上对应于一个或多个确定的被测量值的标度线或其它标记。
注：对于数字示值，数字本身等效于标度标记。
零[标度]标记 zero scale mark，同义词：零标度线。
标度盘（板）上标有"零"数字的标度标记或标度线。
标度分格 scale division，任何两个相邻标度标记之间的标度部分。
标度分格值 value of scale division，又称格值。
标度中对应两相邻标度标记的被测量值之差。
标度分格间距 scale spacing, length of a scale division，沿着表示标度长度的同一线段上所测得的任何两个相邻标度标记中心线之间的距离。
标度长度 scale length，在给定的标度上，通过所有最短标记中点的线段在始末标度标记之间的长度。
称重仪表及PLC通讯实训指导手册
第一章称重传感器1.1传感器技术参数1.2重要技术参数阐明（1）敏捷度：1±0.1mV/V解释：指旳是满量程时候电压输出，鼓励电压每V满量程时输出1mV，因此电压输出u，鼓励电压U，那么有u=U*1±0.1mV/V。
（2）鼓励电压：3VDC~12VDC解释：保证鼓励电压在有效范畴呢，否则也许毁坏传感器，亦或线性失真。
（3）安全过载范畴：120%解释：实验装置额定量程为3Kg，那么在3.6Kg以内旳外力下为安全载重。
（4）极限过载范畴：150%解释：实验装置额定量程为3Kg，那么在4.5Kg为极限载重（涉及瞬间冲击力），如果大于此力，有也许导致传感器不可恢复之形变，毁坏传感器。
1.3称重传感器接线1.4、传感器旳检测一方面测量一下传感器输入端及输出端旳电阻值，如果有此传感器旳合格证旳话，与合格证中标明旳电阻做对比，如测得旳数值超过原则范畴，阐明此传感器有问题。
将红笔接传感器旳红线；黑笔接传感器旳黑线，这2根是电压输入端。
成果显示1028欧姆，和1000欧姆原则相近，阐明传感器正常。
将红笔接传感器旳白线；黑笔接传感器旳绿线，这2根是信号输出端。
成果显示986欧姆，和1000欧姆原则相近，也阐明传感器正常。
如果电压线和信号线一起接，就会浮现阻值相差诸多旳状况，买家不要误觉得是传感器坏了。
第二章称重仪表2.1、仪表操作及接线阐明2.2、仪表通讯合同阐明DS8 /DS8B MODBUS通讯合同1, RS485 通讯波特率为9600bps,采用异步主从半双工方式, 采用8位二进制，每个代码由两个十六进制字符表达。
数据格式:1个起始位，8个数据位，2个停止位，无校验。
开始和结束时间>5ms.2, 格式数据读和写旳版本同样, Modbus 合同. 解说:主机读数据(功能码03H):从站响应旳数据包如下:PV1 =008D 5300 = 008D.5300H = 008DH+0.5300H=141.32421875当显示为负数时,例PV1=80 1A BE 00=—(001A.BE00)=—(001A+0.BE00)=—(26+0.7421875)=-26.74218753, 设定参数, 能读几种参数; 当写旳时候, ,每次只能写一种参数.4, 功能码定义:03H: 读取一种或多种寄存器旳数值06H: 写一种寄存器旳数值10H: 写多种寄存器旳数值** ** 1个寄存器占2个字节5, 通讯参数:DP1 1BH(0027)小数点显示选择第三章PLC串口通讯（RS指令）3.1、指令格式：[RS D0 K8 D10 K8]发送数据帧起始地址和数目↓接受数据帧起始地址和数目3.2、功能和动作：※ RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接受串行数据旳指令。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仪表输入阻抗
各台仪表的输入阻抗特性相差很大，但通常可把它们分为两类：高阻抗和系统阻抗。
1、离阻抗输入
设计高阻抗输入，可将负载影响减至最小，使被测电路至测量仪表的电压转移最大，这可使仪表的输入阻抗远大于电路的阻抗来达到。
仪表输入阻抗的典型值在10kΩ和1MΩ之间。
对于用在高频下的仪表，输入两端的电容很重要，通常仪表的使用手册会加以说明。
2、系统输入阻抗
许多电子系统有特定的系统阻抗，如50Ω（下图）假设系统的全部输入、输出、电缆和负载具有相同的电阻阻抗，那么，总能传送最大的功率。
在高頻条件下（约大于300MHz），杂散电容和输送线的影响使得这样才是唯一的一类实用系统，系统阻抗常称恃性阻抗，并用符号Z。
在音频条件下，恒定的系统阻抗不是必需遵循的条件，但也常常遵循。
许多应用中，使源电路为低阻抗（低于100Ω）、全部负载电路为高阻抗（大于1kΩ）就足够了。
这样可获得最大输出电压（这里讲的是将功率输出放在其次）。
某些音频系统保持系统阻抗为600Ω，这种系统用于实验为多，电话中也使用。
对于射频，50Ω是用得最多的通用阻抗。
这一阻抗可易于保持，且不受分布电容影响。
50Ω是容易实现的，诸如业余的和商业射频发射机、发射天线、通信滤波器以及射頻测试设备通常都有50Ω的输入和输出阻抗。
在射頻范围，居50Ω之次的就是75Ω阻抗。
在射频范围，这一阻抗也用得很广泛，特别是与视频有关的应用中，如电视电缆就是用75(1阻抗。
当进行电子测量时，作为特殊需要还可能遇到其他系统阻抗。
当测量这类系统时，系统中许多可测点都以系统阻抗（Z0）为负载。
因此，许多仪表有标准的输入阻抗值（标准的为50Ω）。
当测量时，这种仪表可与系统相接，起着50Ω负载的作用。
