数控机床电气检修(5-自动换刀的电气故障检修)
数控机床电气故障维修分析
数控机床电气故障维修分析数控机床是现代制造业中的重要设备之一，它具有高精度、高效率、高自动化等优点，在生产中发挥着不可替代的作用。
然而，由于数控机床结构复杂，使用寿命长，易受外界环境影响等原因，其电气故障频繁发生，影响工作效率和设备寿命。
因此，对数控机床电气故障的维修分析是非常必要的。
数控机床电气故障主要包括以下几个方面：电源故障、马达故障、编码器故障、微处理器故障、I/O板故障等。
电源故障是数控机床最为常见的故障之一。
电源故障会影响到机床的正常工作，导致机床无法启动或者停机。
常见的电源故障包括：电源电压不稳定、电源电流过大或过小、电源电缆或连接器接触不良等。
马达故障是数控机床电气故障中比较常见和严重的故障之一。
马达故障会导致机床运转不正常，机床轴精度下降等问题。
常见的马达故障包括：马达线圈短路或断路、马达轴承损坏、马达转子不平衡等。
编码器故障是数控机床电气故障中比较难以排查和修复的一个故障。
编码器故障会导致机床轴的位置和角度无法准确感知，从而导致机床加工零件的误差和精度不稳定。
常见的编码器故障包括：光电门故障、编码板损坏、连接线路断开等。
I/O板故障是数控机床电气故障中比较常见的一种故障。
I/O板故障会导致机床输入输出信号传输异常，从而导致机床的操作不正常。
常见的I/O板故障包括：I/O板芯片烧坏、连接线路松动或腐蚀等。
对于电气故障的维修，首要问题是故障原因的查找和判断。
一般而言，可通过以下方式进行排查：1.观察机床现象：查明机床故障表现，例如机床启动困难、运转不规律等。
2.检查机床设备：检查机床的电气元器件，例如电源、线路板、传感器等，排查故障点。
3.测量参数：测量机床电气元器件的电压、电流、电阻等参数，判断故障类型和范围。
4.使用替换法：用好的元器件进行替换，判断故障点，以及排查故障是否解决的方法。
5.检查软件程序：对于微处理器故障可通过检查软件程序、重新加载等方式进行修复。
总的来说，数控机床电气故障的维修需要有一定的专业知识和维修经验，在现场对故障点进行准确分析和判断，并通过合适的方式进行修复。
数控机床电气故障维修关键技术分析
数控机床电气故障维修关键技术分析数控机床在工业生产中扮演着重要的角色，它能够实现高效、精确的加工作业，提高生产效率和产品质量。
随着数控机床的使用时间延长，电气故障也会逐渐出现，给生产带来不小的影响。
掌握数控机床电气故障维修的关键技术，具有重要的意义。
本文将从几个方面进行分析，以期为数控机床电气故障的维修提供一定的参考。
一、数控机床电气故障的常见类型我们需要了解数控机床电气故障的常见类型。
数控机床的电气系统主要由电源系统、控制系统、驱动系统、传感器系统等组成，常见的电气故障包括：电源故障、控制系统故障、驱动系统故障、传感器故障等。
电源故障主要包括供电中断、电压不稳、电源线路短路等；控制系统故障包括控制器损坏、程序错误等；驱动系统故障包括伺服驱动器故障、步进驱动器故障等；传感器故障包括位置传感器故障、温度传感器故障等。
在实际维修过程中，需要根据具体的故障现象和故障代码来判断故障类型，然后有针对性地进行排查和修复。
1. 故障定位技术在进行数控机床电气故障维修时，首先需要进行故障定位，即找出故障发生的原因和位置。
故障定位是整个维修过程中最关键的一步，只有找准了故障的根源，才能进行有针对性的修复。
常见的故障定位技术包括利用故障代码、故障现象和仪器测量等方法来确定故障位置，然后根据故障性质和维修经验来判断故障原因，找出故障的具体位置和原因。
2. 电路分析技术在进行数控机床电气故障维修时，经常需要进行电路分析，即通过分析电路原理图和参数来确定故障原因和位置。
电路分析技术需要掌握数控机床的电路原理和结构，熟悉常见的电气元器件和测量仪器，能够快速准确地分析电路故障，找出故障点和原因。
电路分析技术需要一定的专业知识和实践经验，对于解决一些复杂的电路故障具有重要的意义。
3. 维修技能和经验数控机床电气故障维修需要具备一定的维修技能和丰富的实践经验。
只有掌握了相关的维修技能和经验，才能够在实际操作中快速准确地进行故障维修。
数控机床电气故障维修分析
数控机床电气故障维修分析数控机床是一种集机械、电气、液压、气动和计算机技术于一体的高科技产品。
它的电气系统是机床正常工作的关键，而电气故障的发生常常导致机床停机，严重影响其正常生产运行。
及时准确地分析和处理数控机床的电气故障，对保证机床的稳定运行和提高生产效率具有重要意义。
1. 电源故障：电源中断、电源脱落、电压突变、电流不稳定等问题都会导致机床无法正常启动。
2. 控制系统故障：控制系统出现故障，如程序错误、显示屏不工作、通讯故障等，会影响机床的正常运行。
3. 传感器故障：传感器是检测机床运动状态和工件位置的重要设备，一旦传感器出现故障，机床无法准确感知运动位置和状态，从而影响加工精度和质量。
4. 伺服系统故障：伺服系统是机床精密定位的核心部件，如果伺服电机、伺服驱动器或反馈装置等出现故障，会导致机床运动不稳定、加工误差增大等问题。
5. 开关电器故障：机床中的开关电器，如接触器、断路器、继电器等，都是电气信号的控制装置，一旦出现故障或失效，会导致机床无法正常工作。
1. 观察法：在故障出现时，仔细观察机床的运行状态和周围环境，并检查各个电气元件是否有异常，如是否有烧毁、熔断、松动等现象。
2. 测试法：利用测试仪器进行电气参数的检测和测量，如测量电源电压、电流、接触器的触点电阻等，以判断电气元件的工作状态是否正常。
3. 联系法：可以与供应商或维修工程师进行联系，以获取更专业的技术指导和支持，及时解决电气故障问题。
4. 逻辑分析法：对机床的控制系统进行逻辑分析，了解控制信号的传递和转换过程，判断是否存在逻辑电路错误或控制程序错误。
5. 复位法：在出现故障时，可以尝试进行机床的复位操作，以恢复正常的电气控制信号。
6. 更换法：对于已经确定故障的电气元件，需要及时进行更换，确保机床的正常运行。
总结：数控机床电气故障的维修分析需要综合运用多种方法和技巧，以确保故障能够迅速解决并防止类似故障的再次发生。
也需要定期对机床的电气系统进行检查和维护，以提高机床的稳定性和生产效率。

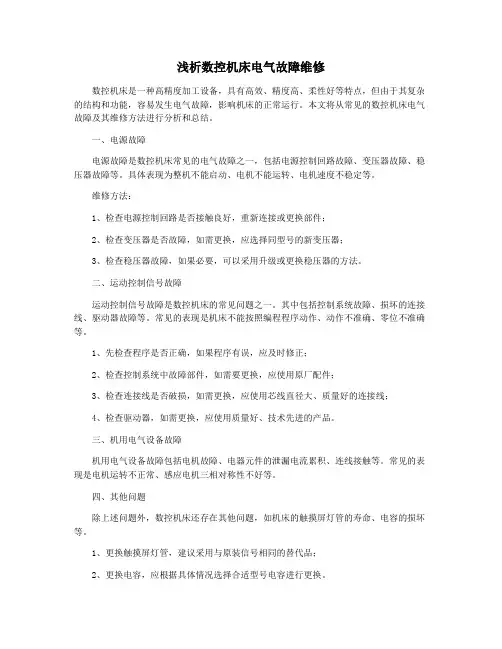

浅析数控机床电气故障维修
浅析数控机床电气故障维修数控机床是一种高精度加工设备，具有高效、精度高、柔性好等特点，但由于其复杂的结构和功能，容易发生电气故障，影响机床的正常运行。
本文将从常见的数控机床电气故障及其维修方法进行分析和总结。
一、电源故障电源故障是数控机床常见的电气故障之一，包括电源控制回路故障、变压器故障、稳压器故障等。
具体表现为整机不能启动、电机不能运转、电机速度不稳定等。
维修方法：1、检查电源控制回路是否接触良好，重新连接或更换部件；2、检查变压器是否故障，如需更换，应选择同型号的新变压器；3、检查稳压器故障，如果必要，可以采用升级或更换稳压器的方法。
二、运动控制信号故障运动控制信号故障是数控机床的常见问题之一。
其中包括控制系统故障、损坏的连接线、驱动器故障等。
常见的表现是机床不能按照编程程序动作、动作不准确、零位不准确等。
1、先检查程序是否正确，如果程序有误，应及时修正；2、检查控制系统中故障部件，如需要更换，应使用原厂配件；3、检查连接线是否破损，如需更换，应使用芯线直径大、质量好的连接线；4、检查驱动器，如需更换，应使用质量好、技术先进的产品。
三、机用电气设备故障机用电气设备故障包括电机故障、电器元件的泄漏电流累积、连线接触等。
常见的表现是电机运转不正常、感应电机三相对称性不好等。
四、其他问题除上述问题外，数控机床还存在其他问题，如机床的触摸屏灯管的寿命、电容的损坏等。
1、更换触摸屏灯管，建议采用与原装信号相同的替代品；2、更换电容，应根据具体情况选择合适型号电容进行更换。
总之，数控机床的电气故障维修对于保证机床的正常运行至关重要。
在维修过程中，应根据具体情况采取合适的处理措施，确保维修质量和效果，并注意预防措施，减少乃至避免机床电气故障的发生。
数控机床自动换刀系统的故障排查与维修方法
数控机床自动换刀系统的故障排查与维修方法数控机床自动换刀系统在工业生产中扮演着重要角色，然而偶尔会遇到一些故障导致正常的生产工作受到干扰。
本文将介绍数控机床自动换刀系统常见故障的排查方法以及维修方法，帮助读者快速解决问题并恢复生产。
首先，我们来了解一下数控机床自动换刀系统的组成。
该系统由刀库、刀杆、刀座等主要组件构成。
故障通常出现在刀杆与刀座之间的连接部分。
常见的故障有刀杆卡滞、刀座松动、换刀定位错误等。
当遇到故障时，首先要做的是检查刀杆是否卡滞。
刀杆卡滞可能是由于过多的切屑或者油污导致的。
解决方法是清理刀杆和刀座之间的油污，以及及时清理刀座上的切屑。
此外，也应进行润滑保养，确保刀杆顺畅运行。
其次，如果刀座松动，我们可以采取以下步骤来解决问题。
首先，检查螺母是否松动，必要时紧固螺母。
其次，检查刀座与刀杆之间的连接是否紧密，避免松动。
如果刀座已经损坏或磨损，需要更换刀座。
最后，还应该检查刀座的弹簧是否失效，确认刀座的弹性是否符合要求。
换刀定位错误也是常见的故障之一。
如果发生换刀定位错误，首先要检查刀杆的长度和形状是否正常。
如果刀杆口径不匹配，需要更换合适的刀杆。
其次，刀座的定位销是否损坏，需要修复或者更换。
最后，还应检查换刀定位装置的传感器和控制系统是否正常，避免传感器故障导致定位不准确。
除了以上常见故障外，系统中的电气故障也可能导致自动换刀系统的故障。
在排查电气故障时，我们可以通过以下步骤来解决问题。
首先，检查电源线是否接触良好，确保电源正常供电。
其次，检查各个部件的电缆连接是否紧固，排除电线松动或者脱落的可能性。
如果电气故障仍然存在，建议寻求专业技术人员的帮助进行进一步的排查。
总结来说，数控机床自动换刀系统的故障排查与维修是一个复杂而又细致的过程。
在故障排查时，首先要根据故障现象进行针对性的检查，找出问题所在。
然后根据不同的故障类型采取相应的修复措施，如清洁、紧固或者更换部件。
若故障仍未解决，及时寻求专业技术人员的帮助。
数控机床电气故障维修分析
数控机床电气故障维修分析数控机床是现代制造业中不可或缺的设备，其高精度、高效率、高自动化等特点，被广泛应用于航空、航天、汽车、机械等行业。
在生产过程中，由于电气元件老化、电路接触不良、程序错误等原因，数控机床可能会出现电气故障，这对于生产效率和产品质量都会造成不良影响。
因此，对数控机床电气故障的及时维修和有效预防至关重要。
一、常见故障及其原因1. 主轴电机无法启动故障原因：主轴电机开关出现问题、电机出现线圈烧坏、连杆断裂。
2. 伺服电机无法正常运转故障原因：伺服电机控制系统电缆故障、电机反应系统(issue)出现问题。
3. 马达的部分指示灯不亮故障原因：马达电源电压低、马达过载、马达线圈出现烧坏现象。
4. X-Y平面相关故障故障原因：发生了信号损失、机台底部不干净或者机台底部未固定5. 伺服控制器报警故障原因：电机控制线路失效、电容故障、CPU故障。
二、故障排除步骤1. 故障原因分析首先，需要检查数控机床的电气元件，判断是否出现老化、接触不良等问题。
同时，还需要检查数控机床控制系统，判断程序是否出现错误、信号是否传输失效等问题。
通过简单的故障排除可以确定故障原因。
2. 措施制定针对不同的故障类型，可以采取不同的修复措施，例如更换故障元件、检查线路接触情况、更换电器开关等。
3. 现场维修根据制定好的措施，进行现场维修。
需要注意的是，在进行维修之前必须先切断数控机床的电源，确保安全。
维修过程中，要仔细检查每个电气元件和线路的状况，确保维修质量。
4. 故障测试在维修完成后，需要进行故障测试，检查维修措施是否有效，确保再次发生故障的概率最小化。
三、预防措施1. 定期检查数控机床在使用过程中，电气元件会随着时间的推移而逐渐老化，因此需要定期检查，及时更换老化元件，保证机台的正常使用。
2. 加强维护在数控机床的平时维护过程中，要注意不要过度负荷，在零件的修理、保养过程中，要保证机具的干净，避免因为灰尘和脏物进入电气元件而导致故障。
机床电气故障检修及处理方法
机床电气故障检修及处理方法检修前应将机床清理洁净，将机床电源断开，电动机不能转动，要从电动机有无通电，掌握电动机的接触器是否吸合入手，决不能马上拆修电动机。
通电检查时，肯定要先排解短路故障，在确认无短路故障后方可通电，否则，会造成更大的事故。
当需要更换熔断器的熔体时，必需选择与原熔体型号相同，不得随便扩大，以免造成意外的事故或留下更大的后患。
由于熔体的熔断，说明电路存在较大的冲击电流，如短路、严峻过载、电压波动很大等。
热继电器的动作、烧毁，也要求先查明过载缘由，不然的话，故障还是会复发。
并且修复后肯定要按技术要求重新整定爱护值，并要进行牢靠性试验，以避开发生失控。
用万用表电阻档测量触点、导线通断时，量程置于“×1Ω”档。
假如要用兆欧表检测电路的绝缘电阻，应断开被测支路与其它支路联系，避开影响测量结果。
在拆卸元件及端子连线时，特殊是对不熟识的机床，肯定要认真观看，理清掌握电路，千万不能蛮干。
要准时做好记录、标号，避开在安装时发生错误，便利复原。
螺丝钉、垫片等放在盒子里，被拆下的线头要作好绝缘包扎，以免造成人为的事故。
试车前先检测电路是否存在短路现象。
在正常的状况下进行试车，应当留意人身及设备平安。
机床故障排解后，一切要恢复到原来样子。
1.调查讨论法调查讨论法主要是通过询问设备操作员和现场有关人员，询问故障发生前后的工作现象，这些故障是常常发生还是间或的，持续多长时间了，是否改动过掌握线路，或者更换过电器元件;闻闻是不是有线圈或导线绝缘烧毁的气味;看看有无明显烧毁的外观，导线、接线处有无烧过的痕迹;在应以不损坏设备和扩大故障范围为前提听设备电器元件在运行时的声音与正常运行时有无明显差异;在以确保人员和设备的平安状况下摸电器元件和简单发生触电事故的故障部位，该部位电气元件及线路的温度是否正常等。
2.通电试验法在常规的外部检查发觉不了故障时，在不损伤电气和机械设备条件下，可通电进行试验。
通电试验一般可先进行点动试验各掌握环节，各支路的动作程序是否正常，若发觉某一电器动作不符合要求，则说明故障有可能是与此电器相关的电路中，然后在这部分故障电路中进行检查，便可找出故障点;假如电路正常，则表明相应的支路无故障，这样逐步的缩小检测范围，最终确定故障点。
机床电气故障检查及维修
机床电气故障检查及维修机床电气故障检查及维修各种机床的电气控制线路各异，有的比较简单，有的相当复杂。
但任何复杂的电气控制线路都是由一些比较简单的基本控制环节根据需要组合而成的。
机床的电气控制线路是各种主令电器、接触器、继电器、保护装置和电动机等，按照一定的要求用导线连接而成的。
控制线路的故障种类较多，故障现象各异。
只要认真掌握了电力拖动中各个基本环节的原理，摸清了机床的主要结构和电气控制要点，就能正确分析并尽快排除故障。
机床电气故障检修主要方法有“问、看、摸、听”。
“问”，就是出现电气故障后，应向操作者了解故障发生前后机床的详细情况。
如故障发生的时间，有无异常的响声、冒烟、冒火和气味等，并询问机床的日常使用情况以及易出故障的部位等。
“看”，是重点查看继电器等保护类电器是否已动作，熔断器的熔丝是否熔断，各个触点和接线处是否松动或脱落，导线的绝缘是否破损甚至短路。
“摸”，是断开电源，用手触摸电动机及各种电器的表面有无过热现象。
“听”，是若机床还能开动，则注意听运动的声音是否正常。
根据调查的情况结合电气原理图进行分析，初步判断故障的可能范围，然后进行仔细的检查，一个一个地排除可能产生故障的原因，逐步缩小故障范围，并对故障范围内的有关电气元件进行常规检查。
通电检查时应特别注意人身及设备的.安全，不能随意触及带电部位，并注意避免发生短路事故。
通电检查的一般顺序为：先查控制电路，后查主回路;先查交流电路，后查直流电路;先查主令开关电路，后查继电器接触器控制电路。
通过检查的一般方法是：操作某一局部功能的按钮或开关，观察与其相关的接触器、继电器等是否动作正常，若动作顺序与控制线路的工作原理不相符，即说明与此相关的电路存在故障。
通电检查时应尽可能断开主电路，仅在控制电路带电的情况下进行，以避免运动部件发生误碰撞，造成故障进一步扩大，必须熟悉电气原理图，弄清有关电器元件的部位及其相互连接导线的走向，要仔细核对线标号。
