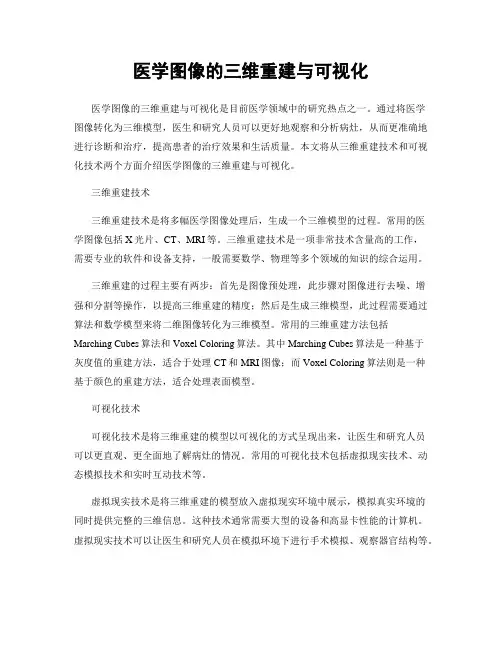

医学图像的三维重建与可视化
医学图像的三维重建与可视化医学图像的三维重建与可视化是目前医学领域中的研究热点之一。
通过将医学图像转化为三维模型，医生和研究人员可以更好地观察和分析病灶，从而更准确地进行诊断和治疗，提高患者的治疗效果和生活质量。
本文将从三维重建技术和可视化技术两个方面介绍医学图像的三维重建与可视化。
三维重建技术三维重建技术是将多幅医学图像处理后，生成一个三维模型的过程。
常用的医学图像包括X光片、CT、MRI等。
三维重建技术是一项非常技术含量高的工作，需要专业的软件和设备支持，一般需要数学、物理等多个领域的知识的综合运用。
三维重建的过程主要有两步：首先是图像预处理，此步骤对图像进行去噪、增强和分割等操作，以提高三维重建的精度；然后是生成三维模型，此过程需要通过算法和数学模型来将二维图像转化为三维模型。
常用的三维重建方法包括Marching Cubes算法和Voxel Coloring算法。
其中Marching Cubes算法是一种基于灰度值的重建方法，适合于处理CT和MRI图像；而Voxel Coloring算法则是一种基于颜色的重建方法，适合处理表面模型。
可视化技术可视化技术是将三维重建的模型以可视化的方式呈现出来，让医生和研究人员可以更直观、更全面地了解病灶的情况。
常用的可视化技术包括虚拟现实技术、动态模拟技术和实时互动技术等。
虚拟现实技术是将三维重建的模型放入虚拟现实环境中展示，模拟真实环境的同时提供完整的三维信息。
这种技术通常需要大型的设备和高显卡性能的计算机。
虚拟现实技术可以让医生和研究人员在模拟环境下进行手术模拟、观察器官结构等。
动态模拟技术是通过对三维模型进行动态分析，模拟病变的进程和变化，有助于预测治疗后的效果。
例如，在肿瘤治疗中，医生可以通过动态模拟技术来预测肿瘤的发展趋势，从而制定更为科学的治疗方案。
实时互动技术是将三维模型呈现在普通计算机上，并通过交互方式来实现对三维模型的控制。
这种技术可以让医生和研究人员在计算机上方便地进行多角度观察和交互操作，提高工作效率和准确性。

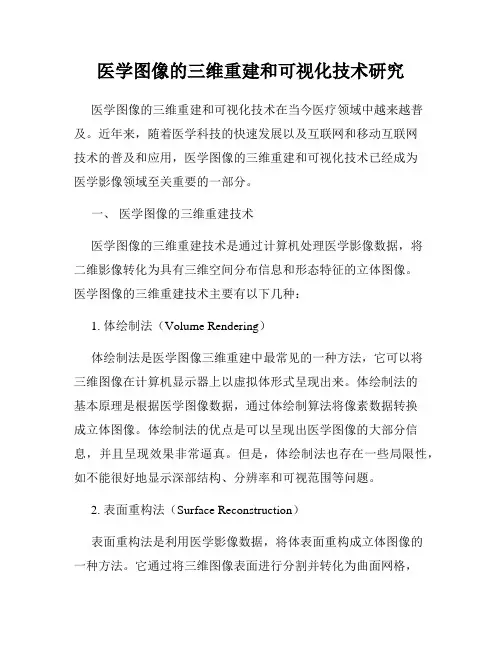

医学图像的三维重建和可视化技术研究
医学图像的三维重建和可视化技术研究医学图像的三维重建和可视化技术在当今医疗领域中越来越普及。
近年来，随着医学科技的快速发展以及互联网和移动互联网技术的普及和应用，医学图像的三维重建和可视化技术已经成为医学影像领域至关重要的一部分。
一、医学图像的三维重建技术医学图像的三维重建技术是通过计算机处理医学影像数据，将二维影像转化为具有三维空间分布信息和形态特征的立体图像。
医学图像的三维重建技术主要有以下几种：1. 体绘制法（Volume Rendering）体绘制法是医学图像三维重建中最常见的一种方法，它可以将三维图像在计算机显示器上以虚拟体形式呈现出来。
体绘制法的基本原理是根据医学图像数据，通过体绘制算法将像素数据转换成立体图像。
体绘制法的优点是可以呈现出医学图像的大部分信息，并且呈现效果非常逼真。
但是，体绘制法也存在一些局限性，如不能很好地显示深部结构、分辨率和可视范围等问题。
2. 表面重构法（Surface Reconstruction）表面重构法是利用医学影像数据，将体表面重构成立体图像的一种方法。
它通过将三维图像表面进行分割并转化为曲面网格，然后建立曲面模型，在计算机程序中进行立体显示。
表面重构法的优点是可以产生非常精确的表面形状，可以在特定领域的医学图像重建中得到广泛应用。
3. 切片法（Slicing）切片法是通过计算机程序对医学影像数据进行切片，最终形成具有空间三维分布的影像。
切片法主要依赖于医学影像数据的精确分层，它具有处理速度快和成本低的优点。
但是在处理颜色和灰度变化较大的图像时，这种方法不能很好地完全保留图像信息。
二、医学图像的可视化技术医学图像的可视化技术是将医学影像数据以可视化方式呈现给医生和患者，让他们更好地理解医学影像结果，并且在诊断和治疗方面提供指导。
医学图像的可视化技术主要有以下几种：1. 虚拟现实技术（Virtual Reality）虚拟现实技术是将医学影像数据实现立体感和动态效果，并且让医生和患者可以在虚拟环境中进行交互的一种技术。
医学影像分析中的三维可视化技术
医学影像分析中的三维可视化技术一、概述医学影像分析是医学领域中受关注度较高的一项重要技术。
三维可视化技术是医学影像分析中不可缺少的一部分，可以将医学影像数据转化为直观的三维模型，供医生进行更深入的分析和诊断。
本文将从三维可视化技术的基本原理、应用场景、优势以及未来发展等方面进行探讨。
二、三维可视化技术的基本原理三维可视化技术是指将二维医学影像数据转化为三维模型的过程，在这个过程中需要经过以下几个步骤：1、数据采集：通过计算机断层扫描（CT）、磁共振成像（MRI）等技术，获取人体内部的三维数据。
2、数据重建：将采集到的二维数据进行重建，生成三维模型。
3、数据可视化：将重建后的三维模型通过渲染技术进行可视化，使其拥有更直观的表现形式。
三、三维可视化技术的应用场景三维可视化技术在医学影像分析中有着广泛的应用场景，主要体现在以下几个方面：1、病理分析：通过对病人影像数据的三维可视化，医生可以更直观地观察病变区域、血管和结构等信息，对病人的病理情况进行分析和诊断，从而制定最佳治疗方案。
2、手术导航：三维可视化技术可以为手术中的医生提供更为准确的导航和定位信息，使手术过程更加精准、快捷和安全。
3、教学展示：三维可视化技术可以将医学影像数据转化为直观的三维模型，有益于医学生理解人体结构、认知病变特征和学习手术技术等。
四、三维可视化技术的优势三维可视化技术在医学影像分析中有着诸多优势，主要表现在以下几个方面：1、直观性：通过三维可视化技术，医学影像数据得以以更直观的形式呈现，使医生更加直观地了解病人的病情，提高了诊断的准确性。
2、精度：三维可视化技术可以对医学影像数据进行深入分析和处理，在保证数据精度的同时，提高了数据的可视性和应用价值。
3、效率：三维可视化技术可以快速地生成三维模型，为医生提供较为准确的数据信息，一定程度上提高了医生工作的效率。
五、三维可视化技术的未来发展随着医学影像技术的不断进步和三维可视化技术的不断发展，三维可视化技术在医学影像分析中的应用将会得到进一步的拓展和深化，未来将呈现以下几个发展趋势：1、多模态数据融合：随着多种医学影像采集技术的相继出现，医学影像数据的复杂性和繁琐性不断增加，需要将多模态数据融合起来，进一步提高医学影像分析的可视化效果。
医学图像的处理及三维重建
噪声去除是医学图像预处理的重要步骤，旨在消除图像中的噪声和干扰，提高图像质量。
噪声去除的方法包括滤波、中值滤波、高斯滤波等。这些方法通过平滑图像，减小像素值的随机波动，从而减少噪声对图像的影响。
噪声去除Biblioteka 详细描述总结词总结词
图像增强是为了改善医学图像的视觉效果和特征表现，使其更符合人眼观察和机器分析的要求。
医学图像处理的基本流程
包括图像去噪、对比度增强、图像分割等步骤，以提高图像质量。
从医学图像中提取出与病变相关的特征，如形状、大小、密度等。
将多个二维图像组合成三维模型，并进行可视化处理。
根据处理后的医学图像进行诊断和分析，得出结论。
预处理
特征提取
三维重建
诊断与分析
02
CHAPTER
医学图像的预处理技术
提高图像质量
测量和分析
三维重建
辅助诊断和治疗
医学图像处理的目的和意义
01
02
03
04
通过降噪、增强对比度等技术，使图像更清晰、更易于观察。
对医学图像进行定量测量和分析，提取病变特征和生理参数。
将二维图像转换为三维模型，更直观地展示人体结构和病变。
为医生提供准确的诊断依据和治疗方案，提高诊断和治疗水平。
数据量庞大
由于医学图像处理和三维重建涉及大量计算，如何提高计算效率是亟待解决的问题。
计算效率问题
面临的挑战
技术发展趋势
深度学习在医学图像处理中的应用
利用深度学习技术自动识别和提取图像特征，提高处理效率和准确性。
高性能计算资源的应用
利用高性能计算资源进行大规模并行计算，提高处理速度。
多模态医学图像融合技术
详细描述
骨科医学图像处理中的3D重建与可视化技术
骨科医学图像处理中的3D重建与可视化技术一、引言随着科技的发展和医学影像技术的进步，骨科医学图像处理中的3D重建与可视化技术在临床应用中扮演着重要的角色。
本文将介绍骨科医学图像处理中的3D重建与可视化技术的原理、方法和应用。
二、3D重建技术1. 原理骨科医学图像的3D重建是通过从连续切片的二维图像中提取重要的解剖结构信息，利用计算机算法将其恢复为具有三维几何形状的模型。
常用的3D重建方法包括体素化方法、表面重建方法和体数据压缩方法。
2. 方法体素化方法是将每个图像切片视为一个体素，然后通过体素之间的连接关系构建三维模型。
表面重建方法是基于体素化方法的结果，通过提取每个体素边界上的点云数据，并使用计算机图形学算法将其连接为三角面片，从而构建出表面模型。
而体数据压缩方法则是通过对每个图像切片上的数据进行压缩和优化，以减少存储和计算量。
3. 应用骨科医学图像的3D重建在骨折和关节置换手术等领域中有着广泛的应用。
通过重建出骨折部位的三维模型，医生可以更直观地了解骨折的类型、位置和复杂性，从而制定更合理的治疗方案。
在关节置换手术中，3D重建可以帮助医生进行术前规划，确定适合的假体尺寸和位置，提高手术的准确性和成功率。
三、可视化技术1. 原理可视化技术是通过将三维模型以可视化的方式呈现给医生和患者，实现对骨科医学图像信息的直观理解和分析。
可视化技术主要包括体绘制、表面绘制和混合绘制等方法。
2. 方法体绘制方法是将三维骨骼模型进行体渲染，使得骨骼的内部结构和密度变化可以清晰地展示出来。
表面绘制方法则是通过将三维表面模型映射为二维图像，呈现出骨骼的外形特征，以及组织和骨折部位的分布情况。
混合绘制方法是将体绘制和表面绘制相结合，使得医生可以同时观察到骨骼的内部和外部结构。
3. 应用可视化技术在骨科医学图像处理中的应用非常广泛。
通过对骨折部位进行三维可视化，医生可以更全面地了解骨折的复杂程度和愈合状况，以及与周围组织的关系。
医疗图像处理技术的使用方法与工具推荐
医疗图像处理技术的使用方法与工具推荐随着医疗技术的不断进步，医疗图像处理技术在临床诊断中的应用日益广泛。
医疗图像处理技术能够从医疗图像中提取关键信息，帮助医生做出准确的诊断和治疗决策。
本文将介绍医疗图像处理技术的使用方法，并推荐几款常用的工具。
一、医疗图像处理技术的使用方法1. 预处理：医疗图像预处理是使用图像处理技术对原始医疗图像进行清晰化、去噪等处理，以提高图像质量。
主要包括图像增强、图像滤波、图像配准等步骤。
例如，利用直方图均衡化技术可以提高图像的对比度，使得细节更加清晰可见。
2. 特征提取：医疗图像特征提取是通过计算机算法从医疗图像中提取出有意义的特征。
常见的特征包括形状特征、纹理特征、颜色特征等。
例如，在肿瘤识别中，可以通过计算肿瘤的形状特征来判断其是否为恶性肿瘤。
3. 分割与识别：医疗图像分割与识别是将医疗图像中的目标区域与背景进行分离，并对目标区域进行分类、识别。
常见的分割与识别方法包括阈值分割、边缘检测、聚类算法等。
例如，在眼底图像的分析中，可以利用分割与识别技术来定位和识别眼底病变。
4. 三维重建与可视化：医疗图像的三维重建与可视化技术可以将多幅二维医疗图像合成一个三维模型，并对其进行可视化展示。
三维重建与可视化技术在手术导航、虚拟现实等领域有着广泛的应用。
例如，在放射治疗规划中，可以利用三维重建与可视化技术对患者的肿瘤进行精确定位和计划。
二、医疗图像处理工具推荐1. ITK-SNAP：ITK-SNAP是一款强大的医学图像分割与可视化工具，可以进行2D和3D医疗图像分割，同时支持多种分割算法，如阈值分割、边缘检测等。
ITK-SNAP的界面简洁直观，功能强大，适合医生和研究人员使用。
2. OsiriX：OsiriX是一款专业的医学影像处理软件，可以进行图像预处理、分割与重建等操作。
OsiriX支持多种医学图像格式，如DICOM、NIfTI等，并提供了丰富的功能和工具，如肿瘤量化、图像配准等。
医学图像处理中的三维可视化技巧
医学图像处理中的三维可视化技巧医学图像处理是医学影像学领域中的关键技术之一。
它通过对医学图像进行处理和分析，提取有用的信息，并帮助医生进行疾病诊断和治疗规划。
在医学图像处理中，三维可视化技巧是一种重要的工具和方法，它能够将医学图像转化为直观的三维图像，使医生能够更全面地理解和分析病变情况，并提供更精确的诊断依据。
三维可视化技巧在医学图像处理中的应用非常广泛。
下面将介绍几种常用的三维可视化技巧及其在医学图像处理中的作用和优势。
1. 体绘制技术体绘制技术主要通过对医学图像中的密度信息进行处理，将图像转化为类似于实物体的三维表达形式。
该技术可以根据密度变化将不同组织或器官的边界显示出来，使医生能够更直观地观察病变的位置、大小和形态。
通过调整透明度和颜色映射等参数，还可以进一步提取和突出显示感兴趣的结构，方便医生进行详细的观察和分析。
2. 曲面重建技术曲面重建技术利用医学图像中的边缘信息，将图像中的二维曲线转化为三维的曲面结构。
通过对曲面的调整和优化，可以使得曲面更加光滑和真实，进一步提升医生对病变的观察能力。
曲面重建技术在疾病诊断和手术规划中具有重要的应用价值，能够为医生提供更精确的解剖结构信息，辅助他们做出更可靠的决策。
3. 面绘制技术面绘制技术是一种将医学图像中的二维轮廓转化为三维表面的方法。
通过对轮廓的描绘和填充，可以使得医生更清晰地观察到病变的边缘和形态。
面绘制技术不仅可以提高医生对疾病的识别能力，还可以为手术规划和治疗方案的设计提供有益的参考。
4. 虚拟内镜技术虚拟内镜技术是指利用计算机生成的虚拟内镜，在医学图像上进行视角移动和放大，模拟实际内镜检查的过程。
这种技术可以帮助医生更好地观察和分析图像，发现微小病变和病灶，并提供更准确的诊断结果。
虚拟内镜技术的应用使得疾病的早期诊断成为可能，提高了治疗的成功率和效果。
综上所述，三维可视化技巧在医学图像处理中扮演着重要的角色，可以提供直观、准确和全面的医学图像信息。
CT图像重建算法与三维可视化技术
CT图像重建算法与三维可视化技术医疗行业一直是科技创新的重点，特别是在影像学领域，病人的诊断和治疗都需要借助高科技的医疗设备和技术。
计算机断层扫描技术（CT）是一项主流技术，它可以非常精确地显示人体内部的结构和器官。
CT扫描产生的图像数据是由计算机三维图像重建算法进行处理，然后再通过三维可视化技术呈现出来。
一、CT扫描的原理和流程CT扫描使用的是一种非常特殊的X射线机器，它可以沿着不同的方向从多个角度对身体进行扫描，然后收集图像数据。
这些数据包含了身体内部所有的结构和器官信息，但是它们是以二维的方式呈现的，需要通过三维图像重建算法进行处理。
CT图像重建算法的基本原理是将二维扫描数据通过计算机进行处理，将它们转化为三维的模型图像，这些模型图像可以用来呈现人体结构和器官的实际情况。
CT图像重建算法的种类较多，常见的包括基于插值法的Feldkamp算法及其变种、基于迭代法的ART算法、基于傅里叶变换的FBP算法和统计学方法。
二、三维可视化技术三维可视化技术一直是科技发展的焦点，它是将虚拟的三维物体以真实的方式呈现在屏幕上。
医学界常用的三维可视化技术主要包括直接体绘制，光线追踪、容积渲染、表面重建等多种方式。
直接体绘制是指在三维模型中直接绘制三维物体的方法。
光线追踪可以在保持真实性的同时，采用光线追踪技术来求解物体的表现方式，这种方法可以表现阴影、反射和折射等效应。
容积渲染则是将数据集表示为一组体元素（voxel），并利用光线传播和有效的颜色映射技术来生成具有透明度和色彩信息的图像。
表面重建是将容积表面转换为三角形网格的过程，从而实现三维模型的表面可视化。
三、可视化技术在医学诊断中的应用三维可视化技术在医疗领域应用广泛，它可以以更加直观的方式呈现病人身体的结构和器官情况，帮助医生诊断和制定治疗方案。
比如，医生可以使用三维可视化技术对肿瘤、脊柱和骨骼等进行预览，预测手术效果，规划术前准备，进行手术操作。
同时，在教育领域，三维可视化技术还可以对疾病的发展变化进行演示，帮助学生更好地理解医学知识，提高教育效果和学术思考能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喻罡
主要内容
1. 2. 3. 4. 三维可视化技术概述 面绘制 体绘制 运用的例子
什么是三维可视化
三维可视化技术就是指利用一系列的二维 切片图像重建三维图像模型并进行定性， 定量分析的技术。 该技术可以从二维图像中获取三维结构信 息，而且为医生提供更逼真的显示手段和 定量分析工具。
（2）虚拟人数据处理 美国的Visible Human项目，于1986年 创建了Visible Human项目主要提供了解剖 信息
获 取 整 个 人 体 的 三 维 图 谱
虚拟人数据集给带来的挑战
海量的数据，使得快速重建很困难 –美国Visible Female数据集规模为2048×1216 ×5189，数据量达到了43GB –目前，还必须考虑融合多种信息，使得数据 量更加庞大 –要处理的体素个数超过100亿 我国也开始虚拟人项目……….
体绘制和面绘制比较
（4）绘制效果，体绘制优于面绘制源自绘制效 率，面绘制优于体绘制。三维可视化技术的运用
（1）虚拟内窥镜 传统内窥镜在临床中广泛使用，但是检查中 要插入内窥探头，对人体不适。 对CT或者MRI等设备采集来的数据进行三 维可视化，并在三维数据场中漫游，方便 诊断。
三维可视化技术的运用
三维可视化的流程
面绘制算法的流程
一
Marching Cubes 算法缺陷
（1）拓扑不一致
（2）算法效率低 顺序检测每一个立方体，耗时极多。 （3）输入的三角网格数量巨大 如512*512*58体数据，有511*511*57个立方体。 假设有十分之一立方体有等值面，每个立方体 平均有两个三角片，那么平均有300万三角片。
（3）并行计算 思路：对单个立方体的处理都是一样的，所以可以并 行处理。 （4）自适应处理 思路：使立方体的大小不固定，实现自适应采样。根 据细节自适应调整立方体的大小，如细节少，采用大 立方体，细节多采用小立方体，从而大大降低了三角 片数量。 （5）其他面绘制方法：Dividing Cubes，Marching
Tetrahedra
体绘制方法分类
（1）图像空间体绘制 （2）物体空间体绘制 （3）基于频域的体绘制
年
个
体绘制和面绘制比较
（1）体绘制利用体素作为基本单元；面绘制 利用几何面作为造型单元。 （2）体绘制考虑了体素内部所有信息（光照 模型）；面绘制只考虑了表面信息（图形 学的曲面造型技术）。 （3）体绘制可以描述丰富的体内细节；面绘 制只给出了等值面信息。
改进的方法介绍
（1）八叉树加速算法 思路：将八叉树的分层结构实现对空立方体快速 过滤。首先建立一个八叉树，每个节点记录了最 大、最小灰度值。 （2）Surface Tracking 思路：原始的Marching Cubes算法没有利用立方体 邻居信息。找到一个非空立方体，跟踪其邻居来 寻找其他非空立方体。
