10月全国非线性电子电路自考试题及答案解析
最新10月全国自学考试电力系统分析试题及答案解析
全国2018年10月自学考试电力系统分析试题课程代码：02310一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．在电力系统潮流计算中，PV 节点的待求量是（ ）A ．Q 、δB ．P 、QC ．V 、δD ．P 、V2．环形网络中自然功率的分布规律是（ ）A ．与支路电阻成反比B ．与支路电抗成反比C ．与支路阻抗成反比D ．与支路电纳成反比3．计算机解潮流方程时，经常采用的方法是（ ）A ．递推法B ．迭代法C ．回归法D ．替代法4．提高线路的额定电压等级，将有助于提高系统的（ ）A ．稳定性B ．参数对称性C ．线性D ．非线性5．电容器并联在系统中，它发出的无功功率与并联处的电压（ ）A ．一次方成正比B ．平方成正比C ．三次方成正比D ．无关6．派克变换的实质是（ ）A ．解代数方程B ．解微分方程C ．坐标变换D ．平面变换7．系统发生短路故障后，越靠近短路点，正序电压（ ）A ．越低B ．越高C ．不变D ．无穷大8．中性点不接地系统中，发生单相接地时，非故障相电压将升高至相电压的（）A ．1倍B ．2倍C ．3倍D ．3倍9．简单电力系统中，静态稳定判据为（ ）A ．δd dP E ＜0B ．δd dPE＞0C ．ωd dP E＞0 D ．P E ＜010．理想凸极同步发电机ABC 坐标系下，定子绕组间的互感系数的变化周期（ ）A ．0B ．πC ．2πD ．3π11．电力网某条线路的额定电压为U N =110kV ，则它表示的是（ ）A ．相电压B ．31相电压C ．线电压D ．31线电压12．一般三绕组变压器的分接头（ ）A ．只位于高压侧B ．只位于中压侧C ．只位于低压侧D ．位于高、中压侧13．逆调压是指（ ）A ．高峰负荷，将中枢点电压调高，低谷负荷时，将中枢点电压调低B ．高峰负荷，将中枢点电压调低，低谷负荷时，将中枢点电压调高C ．高峰负荷，低谷负荷时，将中枢点电压均调高D ．高峰负荷，低谷负荷时，将中枢点电压均调低14．负荷的单位调节功率可以表示为（ ）A ．K L =f P L ∆∆-B ．K L =LP f∆∆C ．K L =f P L∆∆ D ．K L =LP f∆∆-15．中性点接地电力系统发生短路后没有零序电流的不对称短路类型是（ ）A ．单相接地短路B ．两相短路C ．三相短路D ．两相短路接地16．在下列各种故障类型中，属于纵向故障的是（ ）A ．两相短路B ．两相短路接地C ．单相接地短路D ．两相断线17．在简单系统暂态稳定性分析中确定极限切除角依据的定则是（ ）A ．等面积定则B ．等耗量微增率定则C ．等力矩定则D ．正序增广定则18．无限大功率电源供电三相对称系统发生三相短路，短路电流的非周期分量的衰减速度（ ）A ．A 、B 、C 三相相同 B ．只有A 、B 两相相同C ．只有B 、C 两相相同D ．只有A 、C 两相相同19．借助改变发电机端电压调压是（ ）A ．典型的顺调压B ．典型的逆调压C．典型的常调压D．典型的恒调压20．潮流计算中的P-Q分解法是在哪一类方法的基础上简化来的（）A．阻抗法B．直角坐标形式的牛顿——拉夫逊法C．高斯——赛德尔法D．极坐标形式的牛顿——拉夫逊法二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

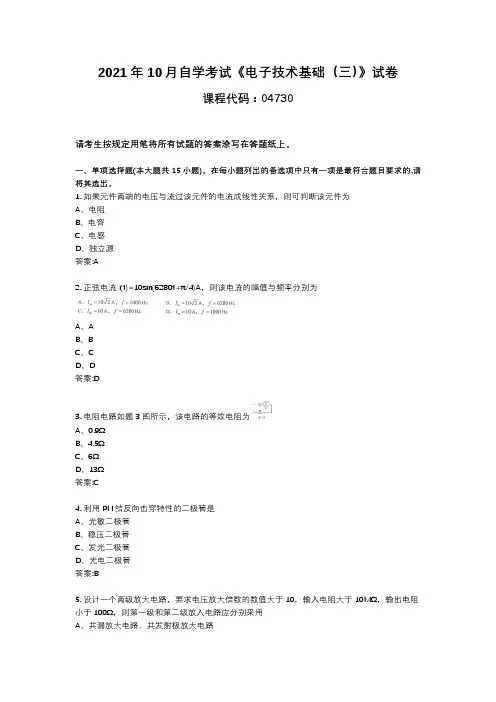

2021年10月自考电子技术基础(三)04730真题试卷及答案
2021年10月自学考试《电子技术基础（三）》试卷课程代码：04730请考生按规定用笔将所有试题的答案涂写在答题纸上。
一、单项选择题(本大题共15小题)。
在每小题列出的备选项中只有一项是最符合题目要求的,请将其选出。
1. 如果元件两端的电压与流过该元件的电流成线性关系，则可判断该元件为A、电阻B、电容C、电感D、独立源答案:A2. 正弦电流i(t)=10sin(6280t+π/4)A，则该电流的幅值与频率分别为A、AB、BC、CD、D答案:D3. 电阻电路如题3图所示，该电路的等效电阻为A、0.9ΩB、4.5ΩC、6ΩD、13Ω答案:C4. 利用PN结反向击穿特性的二极管是A、光敏二极管B、稳压二极管C、发光二极管D、光电二极管答案:B5. 设计一个两级放大电路，要求电压放大倍数的数值大于10，输入电阻大于10MΩ，输出电阻小于100Ω，则第一级和第二级放入电路应分别采用A、共漏放大电路、共发射极放大电路B、共源放大电路、共集电极放大电路C、共基极放大电路、共漏放大电路D、共源放大电路、共发射极放大电路答案:B6. 下列集成运算放大器应用电路中，具有“虚地”特点的电路是A、反相比例运算电路B、同相比例运算电路C、反相电压比较器D、同相电压比较器答案:A7. 在由集成运放构成的基本反相积分电路中，集成运放的饱和输出电压为±11V，输入电压u=1V，在经过足够长的时间后输出电压u将等于A、11VB、1VC、0VD、-11V答案:D8. 已知单相桥式整流电路的输出电压平均值UAV≈18V，负载电阻为100Ω，则负载电流平均值I近似为A、90mAB、100mAC、180mAD、200mA答案:C9.A、7.07VB、10VC、14.14VD、28.28V答案:C10. 十进制数-33的补码为A、1011111B、10100001C、11011111D、1011110答案:C11. 表达式A⊙1的值为A、B、AC、1D、0答案:B12. 题12图所示逻辑符号表示的是A、与门B、与非门C、异或门D、或非门答案:A13. 一个全加器输入端口和输出端口的数量分别是A、2、2B、2、3C、3、2D、3、3答案:C14. 下列不属于组合逻辑电路的部件A、加法器B、编码器C、数据选择器D、数码寄存器答案:D15. 可编程器件EEPROM是A、一次性编程器件B、紫外线擦除/电可编程器件C、电擦除/电可编程器件D、基于静态存储器编程器件答案:C二、填空题(本大题共15小题)。

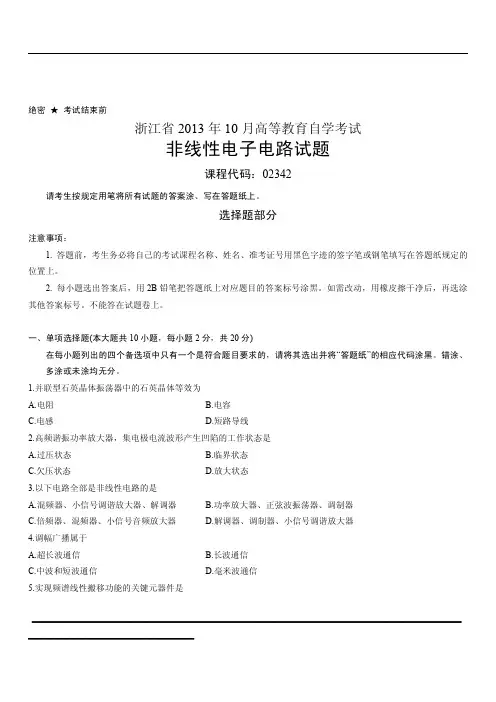

浙江省2013年10月高等教育自学考试非线性电子电路试题
绝密★考试结束前浙江省2013年10月高等教育自学考试非线性电子电路试题课程代码：02342请考生按规定用笔将所有试题的答案涂、写在答题纸上。
选择题部分注意事项：1.答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。
2.每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
不能答在试题卷上。
一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。
错涂、多涂或未涂均无分。
1.并联型石英晶体振荡器中的石英晶体等效为A.电阻B.电容C.电感D.短路导线2.高频谐振功率放大器，集电极电流波形产生凹陷的工作状态是A.过压状态B.临界状态C.欠压状态D.放大状态3.以下电路全部是非线性电路的是A.混频器、小信号调谐放大器、解调器B.功率放大器、正弦波振荡器、调制器C.倍频器、混频器、小信号音频放大器D.解调器、调制器、小信号调谐放大器4.调幅广播属于A.超长波通信B.长波通信C.中波和短波通信D.毫米波通信5.实现频谱线性搬移功能的关键元器件是═════════════════════════════════════════════════════════A.乘法器B.倍频器C.谐振功率放大器D.加法器6.在二极管峰值包络检波电路中，由于电容放电速度过慢引起的失真是A.交越失真B.振幅失真C.底部切削失真D.惰性失真7.场效应管广泛应用于混频器，是利用了A.近似于平方律特性B.增益高的特性C.指数特性D.对数特性8.关于调幅波与调角波，以下说法正确的是A.调幅波的功率利用率高，调角波的功率利用率低B.调幅波通信的抗干扰能力强，调角波通信的抗干扰能力弱C.普通调幅波通信的发射机和接收机电路比较简单，调角波通信电路相对复杂D.调角波的频率利用率高，调幅波的频带利用率低9.在自动增益控制电路中，比较参量是A.信号频率B.信号电平C.信号相位D.信号波形10.解调调频、调相、频移键控等角度调制信号，利用了锁相环路的A.频率控制特性B.载波跟踪特性C.门限特性D.调制跟踪特性二、多项选择题(本大题共5小题，每小题2分，共10分)在每小题列出的四个备选项中至少有两个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。
全国2001年10月自考非线性电子电路试题含答案
全国2001年10月自考非线性电子电路试题课程代码：02342第一部分选择题一、选择题（本大题共15小题，每小题2分，共30分）在每小题列出的四个选项中有一个或一个以上选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
1．高频小信号谐振放大器的负载采用调谐回路，其目的是为了实现（）功能。
A．提高增益B．阻抗变换C．选频滤波D．减小失真2．反馈型振荡器的相位稳定条件是（）A．T(jω)=1 B．∂T∂U i<0C．∂K∂U i <0D．∂ϕ∂ω<03．在LC选频网络中，常将串联谐振称为（）A．电压谐振B．电流谐振C．电阻谐振D．功率谐振4．音频信号的频率范围为0.1～6kHz，因其主要能量集中在（）范围内，因而只要传送该频率范围的话音信号就可以保证电话通信的质量。
A．0.5～3.4kHz B．0.8～4.8kHzC．0.3～3.4kHz D．0.3～4.8kHz5．AM波的调幅度m的大小，反映了载波振幅受uΩ控制的强弱，其定义式是（）A．调制信号振幅与载波振幅之比B．调幅波的最小幅度与最大幅度之比C．调幅波的最小幅度与载波振幅之比D．载波振幅受调后的振幅变化量与载波振幅之比6．同步检波器能解调的已调信号有（）A．AM信号B．DSB信号C．SSB信号D．FM信号7．AM信号中，若m=0.5，则含有信息的功率只占信号总功率的（）％A．4.3 B．11.1C．20 D．33.38．调频时，如调制信号振幅增大一倍，调制信号频率升高一倍，则最大频偏（）A．不变B．增大一倍C．减小一半D．增大二倍9．二极管峰值包络检波器中，它的交、直流负载电阻相差越大，其结果是（）A．越不容易出现惰性失真B．越容易出现惰性失真C．越不容易出现底部切削失真D．越容易出现底部切削失真10．调频波在负载R L上消耗的平均功率等于（）A．边频总功率的12m f2倍B．载波功率C．载波功率的(m f+1)倍D．载波功率与边频功率之和11．对调频器的主要技术要求是（）A．调制线性好B．调制灵敏度高12．调相波的最大相位偏移与调制信号角频率的关系是（）A．有关B．无关C．成正比D．成反比13．信号在混频时，若要不产生失真，则要求信号频谱在搬移过程中，各频率分量要保持（）A．相对振幅不变，相对位置可以改变B．相对位置不变，相对振幅可以改变C．相对振幅和相对位置都不可改变D．相对振幅和相对位置两者同时改变14．调频信号的瞬时相位与调制信号的关系是（）A．与uΩ呈线性关系B．与uΩ成正比C．与uΩ成反比D．与uΩ的积分有关15．有一个m=0.3的AM波和一个m f=10的FM波，它们的载频均为1MHz，调制信号频率为0.5～5kHz，则两种已调波的带宽分别为（）kHz。
浙江10月自考非线性电子电路试题及答案解析
1浙江省2018年10月高等教育自学考试非线性电子电路试题课程代码：02342一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共5分)1. 某接收机中放级的中心频率f 0=10.7MHz ，回路电容C=51PF 。
当电路自激时，采用下述方法之一有可能消除自激，试问哪种方法是无效的。
( )A. 加接中和电容C NB. 在回路两端并接一个电阻RC. 微调电感磁芯，使回路谐振频率略微偏离f 0D. 将51PF 的回路电容换成47PF ，并重新调整磁芯位置，使之谐振于f 02. 将高频调幅信号，通过混频，变成中频调幅信号后，下述哪一条不正确( )。
A. 混频前后上边带和下边带的位置不变B. 混频前后载频不相同C. 混频前后频谱分量的相对大小和相互间的距离仍保持一致D. 混频前后包络形状相同3. 一信号源电流I s =1mA,若采用接入系数P=21将其部分接入谐振回路，则此信号源电流折算到回路两端时，其值应为( )。
A. 21mA B. 41mA C. 2mA D. 4mA 4. 设载波信号为u c =U c cos ωc t,调制信号为u Ω=U Ωcos Ωt,将两者相加之后可以得到( )。
A. 普通调幅波(AM)B. 抑制载波的双边带信号(DSB)C. 单边带信号(SSB)D. 以上均非答案5. 鉴频器所需的鉴频特性的峰值带宽B max ，取决于( )。
A. 调制信号频率FB. 最大频偏Δf mC. 载波频率f cD. 调频信号的带宽B s二、判断题(判断下列各题，正确的在题后括号内打“√”，错的打“╳”，并改正。
每小题2分，共10分)1.非线性电路包括三大类，一类是高频谐振功率放大器，第二类是振荡器，第三类是实现频率变换功能的倍频器，调制器，解调器和混频器等。
( )2.电容三点式振荡器适用于工作频率高的电路，但输出谐波成分将比电感三点式振荡器的大。
2020年10月自考试题及答案解析电力系统分析全国
12018年10月自考试题电力系统分析全国课程代码：02310一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的。
请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.500kV 系统的平均额定电压为( )A.525kVB.520kVC.515kVD.500kV2.负荷的单位调节功率可以表示为( ) A.KL=L ΔP fΔ- B.KL=L ΔPfΔ C.KL=Δf ΔP L- D.KL=Δf P ΔL3.潮流方程是非线性方程组，这组非线性方程是由什么方程推导出的( )A.回路电压方程B.回路电流方程C.节点电流方程D.节点电压方程4.逆调压是指( )A.高峰负荷时，低谷负荷时，将中枢点电压均调高B.高峰负荷时，将中枢点电压调低，低谷负荷时，将中枢点电压调高C.高峰负荷时，将中枢点电压调高，低谷负荷时，将中枢点电压调低D.高峰负荷时，低谷负荷时，将中枢点电压均调低5.一般三绕组变压器的分接头( )A.只位于高压侧B.只位于中压侧2 C.只位于低压侧 D.位于高、中压侧6.abc 坐标系下，理想同步发电机，定、转子绕组间的互感系数变化周期为( ) A.2πB.πC.2πD.3π 7.输电线路的额定电压为UN=110kV ，则它表示的是( )A.相电压B.31相电压C.线电压D.31线电压8.利用P —Q 分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是( )A.P —Q 分解法高于牛顿—拉夫逊法B.牛顿—拉夫逊法高于P —Q 分解法C.无法比较D.两种方法一样9.无限大功率电源供电的三相对称系统，发生三相短路，短路电流的非周期分量起始值( )A.A 、B 、C 三相不同B.A 、C 两相相同C.A 、B 两相相同 D .B 、C 两相相同10.理想同步发电机的空载电势Eq 的方向( )A.与d 轴相同B.与q 轴相同C.与d 轴成45°角D.与q 轴成45°角 11.简单电力系统的静态稳定判据为( ) A.δd dP E<0 B.δd dP E >0 C.ωd dP E<0 D.PE<012.等面积定则主要用于简单电力系统的( )A.潮流计算B.故障计算C.调压计算D.暂态稳定性分析13.中性点不接地系统中，发生单相接地故障时，非故障相电压将升高至相电压的( )A.1倍B.2倍C.3倍D.3倍14.电力系统发生三相短路，短路电流只包含( )A.正序分量B.负序分量C.零序分量D.正序和零序分量15.当发电机出口发生三相短路时，其输出的电磁功率为( )A.额定功率B.功率极限C.0D.额定功率的50％16.根据正序等效定则，当系统发生三相短路故障，附加阻抗Z△为( )A.0B.Z0∑C.Z2∑D.Z0∑-Z2∑17.当系统中发生A相接地短路时，故障处的B相短路电流为( )A.0B.0.5C.1D.318.电力系统分析常用的五个量的基准值可以先任意选取两个，其余三个量可以由其求出，一般选取的这两个基准值是( )A.电压、电流B.线电压、三相功率C.电压、电抗D.电流、电抗19.系统发生短路故障后，越靠近短路点，正序电压( )A.越低B.越高C.不变D.不确定320.电力系统的综合用电负荷加上网络损耗之和称为( )A.农业负荷B.发电负荷C.工业负荷D.供电负荷二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格中填上正确答案。
10月全国自考非线性电子电路试题及答案解析.doc
⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品自学考料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯全国 2018 年 10 月高等教育自学考试非线性电子电路试题课程代码： 02342一、选择题（本大题共15 小题，每小题 2 分，共 30 分）在每小题列出的四个备选项中只有一个至四个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选、少选或未选均无分。
1.反馈型振荡器的振幅稳定条件是（）A. T( j ) 1K0 B.U iC.TD. 0U i2.调频信号的瞬时相位与调制信号u 的关系是（）ΩA. 与 uΩ成正比B. 与 uΩ成反比C.与 uΩ的积分有关D.与 uΩ的微分有关3.同步检波器可以解调的信号有（）A.AM 信号B.DSB 信号C.FM 信号D.SSB 信号4.AM 波的调幅度 m，其定义是（）A.调制信号的振幅与载波信号振幅之比B.载波信号振幅与调制信号振幅之比C.调幅波的最大振幅与载波信号振幅之比D.载波信号振幅受调后的振幅变化量与载波信号振幅之比5.调相波的最大相位偏移与调制信号角频率的关系是（）A. 无关B. 有关C.成正比D. 成反比6.某调频波其中心频率为10.7MHz ，调制信号频率为1kHz ，最大频偏为10kHz ，当调制信号振幅不变，频率加大一倍时，该调频波的频带宽度应为（）A.20kHzB.40kHzC.12kHzD.24kHz7.某 AM 波若 m=0.3 ，载波功率为10W ，则含有信息的边频功率占总功率的百分比为（）A.2.2%B.4.3%C.5%D.8.25%8.调频波在负载R L上消耗的平均功率等于（）1A. 载波功率B. 边频功率的1m f倍2C.载波功率的（ 1+m f）倍D. 载波功率与边频功率之和9.下面属于频谱的非线性搬移过程的有（）A. 振幅调制与解调B. 频率调制与解调C.混频或变频D. 相位调制与解调10.单频调制的 AM 波，若它的最大振幅为1V ，最小振幅为0.6V ，则它的调幅度为（）A.0.1B.0.25C.0.4D.0.611.二极管环形调制电路，可用来实现（）A. 频率调制B. 振幅调制C.振幅解调D. 混频12.二极管峰值包络检波器中，若它的交、直流负载电阻两者相差越大，其结果是（）A. 越容易产生惰性失真B. 越不容易产生惰性失真C.越容易产生底部切割失真D. 越不容易产生底部切割失真13.双失谐回路斜率鉴频器中，如提高失谐回路的Q 值，则（）A. 可以提高鉴频灵敏度B. 可以增大线性范围C.减小峰值带宽 BD. 可以增大输出电压幅度max14.调频时如调制信号频率升高一倍、振幅也增大一倍，这时它的最大频偏（）A. 不变B. 增大二倍C.增大一倍D. 减小一倍15.用调制信号 u =U cosΩt 对载波信号 u =U sin ω t 进行普通调幅，则已调信号表达式应为ΩΩCc（）A.U （1+mcosΩ t）sin ωtB. U （ 1+mcosΩ t） sinω tΩ CC. U C（1+msin ωt） cosΩtD. U C cos（ 1+mcosΩt） sinω t二、填空题（本大题共 5 小题，每空 1 分，共10 分）请在每小题的空格中填上正确答案。
2020年10月全国自考非线性电子电路试题及答案解析
1全国2018年10月高等教育自学考试非线性电子电路试题课程代码：02342一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为465kHz ，则变频器的本振频率应为（ ）A ．1440kHzB ．1185kHzC ．930kHzD ．255kHz2．DSB 调幅波的数学表达式为u AM (t)=U 0cos10π×103tcos2π×106t ，则此调幅波占据的频带宽度是（ ）A ．2MHzB ．20kHzC ．10kHzD ．5kHz 3．调制信号为u Ω(t)=U Ωcos Ωt,载波信号为u c (t)=U c cos ωc t,则表达式u 0(t)=U 0cos(ωc t+mcos Ωt)是（ ）A ．普通调幅波B ．抑制载波双边带调幅波C ．调频波D ．调相波4．某发射机输出级在负载R L =100Ω上的输出信号为u s (t)=4(1+0.5cos Ωt)cos ωc t(V),则发射机输出的边频总功率为（ ）A ．5mwB ．10mWC ．80mwD ．90mW5．一个并联谐振回路，若谐振频率由f 0升至2f 0，与此同时，回路Q 值由Q 减至21Q ，则回路带宽（ ） A ．不变B ．增大一倍C ．增大4倍D ．减小4倍 6．下图所示框图能实现何种功能？（ ）A ．振幅调制B ．调幅波解调C ．混频D ．鉴频其中u s(t)=U s(1+mcosΩt)cosωs tu L(t)=U L cosωL t ωL>ωs7．调频波的特点是（）A．载波频率随调制信号的振幅而变化B．载波频率随调制信号的频率而变化C．载波幅度随调制信号的频率而变化D．载波的附加相位随调制信号频率而变化8．某谐振功率放大器，其输出功率为5W，集电极功率转换效率为85%，则集电极功率损耗P c为（）A．0.75W B．0.88WC．2.3W D．5.9W9．某丙类谐振功率放大器工作在临界状态，晶体管为NPN管，若保持其它参数不变，集电极等效负载电阻R L减小，则放大器工作状态可能进入（）A．过压B．弱过压C．欠压D．临界10．某AM调幅波的载波频率为630kHz，调制频率为（50~4500）Hz，平均调幅系数m=0.3，该调幅波经混频后输出信号占据的频带宽度为（）A．100Hz B．9kHzC．11.7kHz D．1260kHz二、多项选择题（本大题共5小题，每小题2分，共10分）在每小题列出的四个备选项中至少有两个是符合题目要求的，请将其代码填写在题后的括号内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
全国2018年10月高等教育自学考试
非线性电子电路试题
课程代码：02342
一、选择题(本大题共15小题，每小题2分，共30分)
在每小题列出的四个备选项中有一个至四个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.某发射机输出级在负载R L =100Ω上的输出信号为u s (t)=4(1+0.5cos Ωt)cos ωc t(V),则发射机输出的边频总功率为（ ） A. 80mW B. 90mW C. 5mW
D. 10mW
2.模拟乘法器混频器的优点是（ ） A. 电路简单
B. 输出电流频谱纯净
C. 允许的输入信号动态范围大
D. 工作频率很高 3．叠加型同步检波器适用于哪种调幅波的解调？（ ） A. 普通调幅波
B. 抑制载波双边带调幅波
C. 单边带调幅波
D. 残留边带调幅波
4．DSB 调幅波的数学表达式为u AM (t)=U o cos10⨯π103tcos2⨯π106t, 则此调幅波占据的频带宽度是（ ） A. 20kHz B. 2MHz C. 10kHz
D. 5kHz
5．一个并联谐振回路，若谐振频率由f 0变至2f 0, 与此同时，回路Q 值由Q 减至2
1
Q ，则回路带宽（ ） A. 不变
B. 增大一倍
C. 增大4倍
D. 减小4倍
6．已知某调相波的载波频率f c =50⨯106Hz, 调制信号频率F=2⨯103Hz ，最大相偏m p =4.5rad,则此调相波占据的频带宽度B s 为（ ） A. 4⨯103Hz B. 100⨯106Hz C. 22⨯103Hz
D. 550⨯106Hz 7．欲实现无误差的频率跟踪，应采用（ ） A. 自动幅度控制 B. 自动频率控制 C. 自动相位控制
D. 调频
8．某调频波，若调制信号的振幅不变，调制频率增大一倍，则调频波的最大频偏m
f ∆（ ）
2
A. 增大一倍
B. 减小一倍
C. 增大2倍
D. 保持不变 9．混频器中镜像干扰的产生是由于（ ） A. 混频器的非理想相乘特性
B. 接收机前端电路的选择性不好
C. 外来干扰与本振作用产生差频等于中频
D. 信号与本振的自身组合频率接近中频
10．若希望振荡频率能够在较宽的范围内调整，宜选用的振荡电路为（ ） A. 电感反馈 B. 电容反馈 C. 克拉泼
D. 西勒
11．丙类高频功率放大器与甲乙类低频功率放大器相比，在输出功率相同的条件下效率
（ ） A. 相同 B. 不同 C. 降低
D. 提高
12．二极管平衡调幅电路的输出电流中，抵消的频率分量是（ ） A. 载波频率c ω及c ω的偶次谐波 B. 载波频率c ω及c ω的奇次谐波 C. 调制信号频率Ω
D. 调制信号频率Ω的偶次谐波
13．已知调频波的数学表达式为u FM (t)=)mV )(t 102sin 20t 102cos(50038⨯π+⨯π，调频灵敏度k f =4kHz/V ，则调制信号的表达式为（ ） A. )V )(t 102cos(25.03⨯π B. )mV )(t 102cos(53⨯π C. )V )(t 102sin(53⨯π
D. )V )(t 102cos(53⨯π
14．欲实现频谱的线性搬移，器件的电流、电压之间的关系应满足（ ） A. 线性关系
B. 非线性关系
C. i=a 0u 2(a 0为常数)
D. i=a 0u 3(a 0为常数)
15．二极管峰值包络检波器负载电阻R 的选取原则是（ ）
A. 越大越好
B. 在保证不产生惰性失真条件下越大越好
C. 越小越好
D. 在保证不产生惰性失真条件下越小越好
二、填空题(本大题共5小题，每小题2分，共10分)
16．AM 调制为了使调幅波的振幅能真实地反映调制信号的变化规律，调幅度m a 应满足 。
17．鉴频就是把已调信号 的变化变换成电压或电流的变化。
18．串联型石英晶体振荡器中，石英晶体工作在 频率。
19．LC 正弦波振荡器振荡回路的Q 值越 ，振荡频率就越稳定。
3
20．某丙类谐振功率放大器，集电极供电电压一定，若要求提高输出功率，应加大激励电压幅度，为保证晶体管工作于临界状态，则集电极等效负载电阻应。
三、计算题(本大题共5小题，每小题6分，共30分)
21．已知载波信号u c (t)=)V (t 102cos 56⨯π, 调制信号)V (t 104cos 5.1)t (u 3⨯π=Ω，若调频灵敏度k f =4kHz/V ,
(1)求调频波的最大频偏∆f m 和调频指数m f ； (2)求此调频波占据的频带宽度B s ；
(3)求调频信号在单位电阻上消耗的平均功率P av 。
22．某高频功率放大器，要求输出功率为30W ，已知集电极供电电源E c =24V,晶体管最大集电极损耗P Cm =50W ，集电极最大允许电流I Cm =5A 。
功放工作在临界工作状态，选择导通角θ=70o ，已知,44.0)70(,25.0)70(10=α=αοο集电极电压利用系数ξ=0.836， （1）计算集电极电流I C1，电压U C1； （2）计算集电极转换效率η； （3）计算最佳负载电阻。
23．下图所示并联单振荡回路，若电感的无载Q 值为∞，信号源内阻R S =100K Ω，负载电阻R L =25k Ω,若要求接入R S 和R L 后，回路的有载Q 值为50，电路应如何连接？要求画出连接图，并计算元件参数。
24．下图所示是单边带调幅发射机的组成框图。
其中晶体振荡器的振荡频率为100kHz ，调制信号频率范围为（0.1~3）kHz ，其频谱如图所示，平衡调制器输出由带通滤波器取出上边带，第一、第二混频器均取和频。
（1）画出图中u 01、u 02、u 03的频谱图； （2）求u 01、u 02、u 03信号的频率变化范围。
25．下图所示5MHz石英晶体振荡器的交流通路，试证明该电路满足起振的相位条件。
四、简答题(本大题共3小题，每小题4分，共12分)
26．简述LC正弦波振荡器稳频的主要措施。
27．用锁相环路调频的主要优点是什么？对环路中的低通滤波器有什么要求？
28．试说明斜率鉴频器中应用单谐振回路和高频小信号谐振放大器中应用单谐振回路的目的有何不同。
五、识图与画图题(本大题共4小题，共18分)
29．（4分）石英晶体振荡电路如下图所示：
（1）画出其交流通路；
（2）该电路属于哪种晶体振荡电路？
（3）说明该电路的振荡频率与晶体串、并联谐振频率的关系。
30．（4分）试画一个正交鉴频器的组成框图，并写出输入、输出信号的表达式。
31．（4分）某调幅器的输入调制信号波形如下图所示，载波电压u c(t)=U C t
π,
⨯
cos6
2
10
试定性画出调幅度m a=0.5时的AM波的波形。
4
32．（6分）试设计一个由锁相环构成的单环频率合成器，其输入参考频率f r=100kHz，要求输出信号频率为100kHz~10MHz可变，频率间隔为100kHz，请画出框图并写出必要的设计过程。
5。
