【化学】化学图像题汇编练习题(含答案)（word）一、中考化学图像题汇编1．下列四个图像分别对应四个变化，其中正确的是（）A．将水通电一段时间B．向一定量的硝酸银溶液中插入铜丝C．分别向等质量的锌、铁中滴加等质量分数的稀盐酸D．分别向等质量的溶质质量分数为15%、10%的盐酸中不断加水【答案】B【解析】【详解】A、将水通电一段时间后，氧气和氢气的体积比约为1：2，不是质量比为1：2，图像与事实不相符，故A错误；B、铜和硝酸银溶液反应生成银和硝酸铜，反应的化学方程式为：2AgNO3+Cu=Cu(NO3)2+2Ag，根据方程式可知，每64份质量的铜能生成216份质量的铜，所以向一定量的硝酸银溶液中插入铜丝溶液的质量会减少，当反应完毕后溶液质量不变，为一定值，图像与事实相符，故B正确；C、锌、铁与稀硫酸反应的化学方程式分别为：Zn + 2HCl= ZnCl2 + H2↑，Fe + 2HCl = FeCl2 + H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，分别向等质量的锌、铁中滴加等质量分数的稀盐酸，最后产生的氢气是铁多；由于氢气来自消耗的酸中的氢元素，消耗等质量酸时产生氢气质量相同，图像与事实不相符，故C错误；D、15%盐酸的酸性强于10%盐酸，则15%盐酸的pH小于10%盐酸，分别向等质量的溶质质量分数为15%、10%的盐酸中不断加水，酸性不断减弱，pH不断增大，无限接近于7，但不能等于7，图像与事实不相符，故D错误。
故选B。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．下列图像与所述实验相符的是A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸C．向一定量的稀盐酸中加入水D．向一定量的AgNO3溶液中加入金属锌【答案】A【解析】【详解】A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；故选：A。
3．下列四个图象能正确反映对应变化关系的是（）A．在密闭容器中用红磷测定空气中氧气的含量B．常温下向一定量的稀硫酸滴加氢氧化钠溶液C．在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量D．向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量【答案】D【解析】【详解】A、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，容器中气压小于反应前的气压，打开止水夹后，水倒流后气压平衡，图像与事实不相符，故A错误；B、氢氧化钠与稀硫酸反应生成硫酸钠和水，常温下向一定量的稀硫酸滴加氢氧化钠溶液，随着氢氧化钠溶液的滴加，水的质量不断增大，图像与事实不相符，故B 错误； C 、在一定量的硝酸银和硝酸铜的混合溶液中加入锌粉至过量，开始是锌与硝酸银溶液反应，根据化学方程式2AgNO 3+Zn=Zn(NO 3)2+2Ag 可知，每65份质量的锌能置换出216份质量的银，置换出来的银的质量大于参加反应的锌的质量，溶液的质量减小，硝酸铜的质量不变，所以开始硝酸铜的质量分数增大，当硝酸铜与锌反应完毕，硝酸铜的质量分数为0，图像与事实不相符，故C 错误；D 、稀盐酸和氧化镁反应生成氯化镁和水，和氢氧化镁反应生成氯化镁和水，反应的化学方程式及其质量关系为：22+2HCl =M MgO gCl +H O 40739518，222+2HCl =MgCl +2H O 5873Mg(OH)9536由以上质量关系可知，向等质量的氧化镁、氢氧化镁固体中，分别加入质量分数相同的稀盐酸至过量，稀盐酸反应的质量相等时，反应生成氯化镁质量相等，最终氧化镁和稀盐酸反应生成的氯化镁多，图像与事实相符，故D 正确。
故选D 。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
4．常温下，向烧杯内的甲物质加入乙物质至过量，若x 轴表示加入乙物质的质量，则下列选项于图像不相符的是（ ）选项甲物质 乙物质 Y 轴的意义 A稀盐酸和硫酸钠 氢氧化钡 生成沉淀的质量 B水 硝酸钾 溶质的质量分数 C二氧化锰 过氧化氢溶液 氧气的质量 D 铝 稀硫酸 溶液中铝元素的质量A ．AB ．BC ．CD ．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
【详解】A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；B、往水中溶解硝酸钾，溶质质量分数从0不断增大，当溶液达到饱和时，溶质质量分数不再增大，与曲线相符，不符合题意；C、向二氧化锰中滴加过氧化氢溶液，反应开始时就产生氧气，且氧气不断增加，因为二氧化锰在该反应中作催化剂，反应中质量和化学性质不变，因此，过氧化氢不断滴加，氧气就不断增大，氧气没有最大量，与曲线不相符，符合题意；D、向铝中滴加稀硫酸，铝与硫酸反应生成硫酸铝，溶液中的铝元素的质量不断增加，当铝完全反应后，溶液中铝元素的质量不再增加，与曲线相符，不符合题意。
故选C。
【点睛】判断反应生成物与曲线的关系时，重点找出生成物的起点和终点是否与曲线相符。
5．不能正确对应变化关系的图像是（）A．A图中横坐标既可以表示加入铁粉的质量，也可以表示加入部分变质的苛性钠质量B．B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性C．C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量D．D图中纵坐标既可以表示溶剂质量，又可表示溶液质量【答案】A【解析】【详解】A、一定质量的稀盐酸中加入铁粉，铁与稀盐酸反应生成氯化亚铁和氢气，产生氢气的质量从0逐渐增加，稀盐酸完全反应，氢气质量不再增加，A图中横坐标可以表示加入铁粉的质量；苛性钠部分变质，氢氧化钠中含有碳酸钠，一定质量的稀盐酸中加入部分变质的苛性钠，氢氧化钠先与稀盐酸反应生成氯化钠和水，氢氧化钠完全反应后碳酸钠与稀盐酸反应生成氯化钠、二氧化碳和水，因此生成气体的质量先为0，一段时间后逐渐增加，完全反应后质量不再变化，A图中横坐标不能表示加入部分变质的苛性钠质量；A选项图像不能正确表示对应变化关系，符合题意；B、澄清石灰水中加入二氧化碳，氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，氢氧化钙完全反应后，氢氧化钙随着反应的进行逐渐减少至0，溶质质量逐渐减小至0，溶液中阴阳离子逐渐减少至0，溶液的导电性逐渐减弱至0，继续通入二氧化碳，碳酸钙、二氧化碳和水反应生成碳酸氢钙，碳酸氢钙易溶于水，溶质质量逐渐增加，溶液中阴阳离子逐渐增加，溶液的导电性逐渐增加，B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性，B选项图像能正确表示对应变化关系，不符合题意；C、加热氯酸钾制取氧气，二氧化锰做催化剂，氯酸钾分解生成氯化钾和氧气，根据质量守恒定律，钾元素守恒，反应过程中固体中钾元素质量保持不变，二氧化锰作为催化剂，二氧化锰的质量变化，不影响钾元素质量，C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量，C选项图像能正确表示对应变化关系，不符合题意；D、浓硫酸具有吸水性，敞口放置浓硫酸，随着放置时间的延长，浓硫酸逐渐变为稀硫酸，溶液中溶剂的质量逐渐增加，硫酸不挥发，溶质的质量不变，溶液的质量=溶质质量+溶剂质量，溶液的质量逐渐增加，稀硫酸不具有吸水性，一段时间后，溶剂的质量和溶液的质量都不再变化，另外浓硫酸不是100%的纯硫酸，溶剂质量和溶液质量的起始质量不为0，D图中纵坐标既可以表示溶剂质量，又可表示溶液质量，D选项图像能正确表示对应变化关系，不符合题意。
故选A。
6．向装有过量锌粉的烧杯中加入一定质量 AgNO3和 Cu(NO3)2的混合溶液，烧杯中固体的质量随反应时间变化的情况如图所示。
下列说法正确的是（）A．t＜t2时，若向溶液中滴加稀盐酸，无明显变化B．t1时，溶液中金属离子有 2 种，固体中金属单质也有 2 种C．t3和 t5时，溶液中的溶质种类不同，金属单质种类也不同D．若向溶液中插入铝丝，铝丝表面有红色固体析出，则时间 t 的取值范围是：0＜t＜t4【答案】D【解析】【分析】【详解】A、t< t2时硝酸银没有完全反应,若向溶液中滴加稀盐酸溶液，稀盐酸和硝酸银会反应生成白色沉淀氯化银和硝酸钠，观察到产生白色沉淀，故A错误；B、t1时,溶液中金属离子有3种,银离子、铜离子和锌离子,固体中金属单质有2种,即过量的锌和反应生成的银,故B错误；C、t3时溶液中的溶质是硝酸锌和硝酸铜t5时溶质是硝酸锌,溶液中的溶质种类不同, 但t3和t5时金属单质种类相同，都是锌、银、铜，故C错误；D、若向溶液中插入铝丝,铝丝表面有红色固体析出说明溶液中有硝酸铜，0＜t＜t4溶液中都有硝酸铜， t 的取值范围是：0＜t＜t4，正确；故选：D【点睛】向装有过量锌粉的烧杯中加入一定质量AgNO3和Cu ( NO3 ) 2的混合溶液，锌先与硝酸银反应生成硝酸锌和银，反应后固体质量增大，再与硝酸铜反应生成硝酸锌和铜，反应后固体质量减小；7．下列图像能正确反映其对应变化关系的是A．向一定量的含有盐酸的氯化铜溶液中滴加氢氧化钠溶液B．某温度时,向一定量的饱和石灰水中加入少量生石灰,并恢复至原温度C．向等质量的镁和锌中，分别加入等质量、等浓度的稀硫酸D．向一定质量的稀盐酸中逐滴加入水【答案】B【解析】【详解】A、向一定量的含有盐酸的氯化铜溶液中滴加氢氧化钠溶液时，氢氧化钠先与盐酸发生反应生成氯化钠和水，当盐酸消耗完后，氢氧化钠再与氯化铜发生反应生成氢氧化铜沉淀和氯化钠，一开始并没有沉淀产生，不符合题意；B、某温度时向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，反应过程中溶液一直是饱和溶液，由于反应放热，氢氧化钙的溶解度随温度的升高而减小，故溶质质量分数减小，待温度恢复至原温度过程中，由于温度降低，氢氧化钙溶解度增大，当恢复至原温度时，故溶质质量分数又恢复原来大小，符合题意；C、向等质量的镁和锌中加入等质量、等浓度的稀硫酸，反应刚开始时，酸量不足，镁和锌产生氢气的质量相等，继续滴加稀硫酸至酸过量时，最终镁产生的气体质量大，不符合题意；D、向稀盐酸中逐滴加水，溶液的pH会增大，但溶液仍显酸性，pH不会超过7，不符合题意。
【化学】中考化学化学图像题汇编练习题及答案

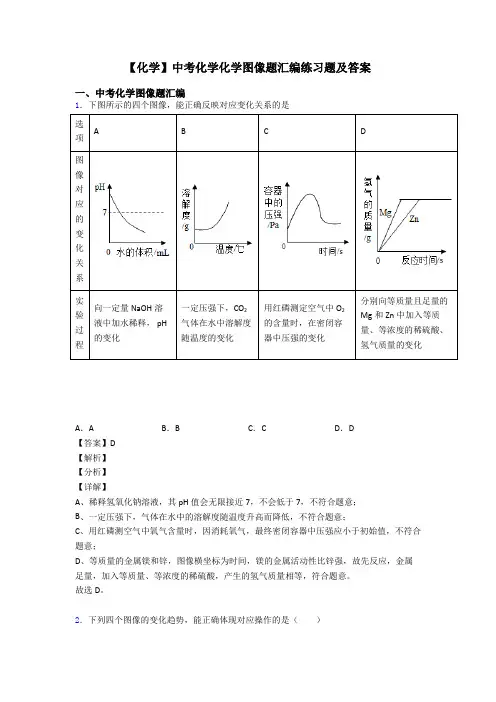

【化学】中考化学化学图像题汇编练习题及答案一、中考化学图像题汇编1．下图所示的四个图像，能正确反映对应变化关系的是选项A B C D 图像对应的变化关系实验过程向一定量NaOH溶液中加水稀释， pH的变化一定压强下，CO2气体在水中溶解度随温度的变化用红磷测定空气中O2的含量时，在密闭容器中压强的变化分别向等质量且足量的Mg和Zn中加入等质量、等浓度的稀硫酸、氢气质量的变化A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、稀释氢氧化钠溶液，其pH值会无限接近7，不会低于7，不符合题意；B、一定压强下，气体在水中的溶解度随温度升高而降低，不符合题意；C、用红磷测空气中氧气含量时，因消耗氧气，最终密闭容器中压强应小于初始值，不符合题意；D、等质量的金属镁和锌，图像横坐标为时间，镁的金属活动性比锌强，故先反应，金属足量，加入等质量、等浓度的稀硫酸，产生的氢气质量相等，符合题意。
故选D。
2．下列四个图像的变化趋势，能正确体现对应操作的是（）A．向稀硫酸中加水B．将浓盐酸敞开口放置在空气中C．加热一定质量的氯酸钾和二氧化锰的混合固体D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸【答案】C【解析】【详解】A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。
【化学】化学化学图像题汇编练习题及答案及解析

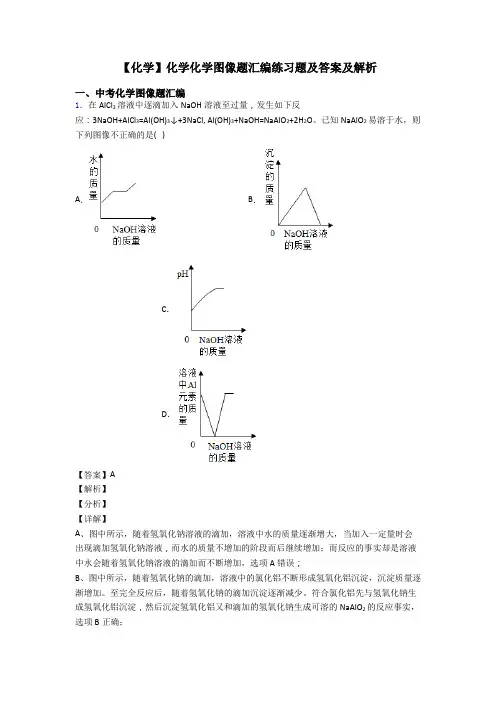

【化学】化学化学图像题汇编练习题及答案及解析一、中考化学图像题汇编1．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。
已知NaAlO2易溶于水，则下列图像不正确的是( )A．B．C．D．【答案】A【解析】【分析】【详解】A、图中所示，随着氢氧化钠溶液的滴加，溶液中水的质量逐渐增大，当加入一定量时会出现滴加氢氧化钠溶液，而水的质量不增加的阶段而后继续增加；而反应的事实却是溶液中水会随着氢氧化钠溶液的滴加而不断增加，选项A错误；B、图中所示，随着氢氧化钠的滴加，溶液中的氯化铝不断形成氢氧化铝沉淀，沉淀质量逐渐增加。
至完全反应后，随着氢氧化钠的滴加沉淀逐渐减少。
符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项B正确；C、图中所示，溶液的pH逐渐变大，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，溶液渐呈中性，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2而使溶液逐渐呈碱性的反应事实，选项C正确；D、图中所示，随着氢氧化钠溶液的滴加，溶液中铝元素质量减少至完全消失，之后随着氢氧化钠溶液滴加溶液中铝元素质量又逐渐增加，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项D正确。
故选A。
【点睛】根据反应进程，分析反应对溶液组成的影响，结合图示该因素变化的曲线，判断曲线与反应事实是否相符。
2．向盛有一定量氧化铁粉末的烧杯中不断加入稀盐酸，烧杯中相关量的变化与图像相符的是（）A．B．C．D．【答案】A【解析】【详解】A、氧化铁和盐酸反应生成易溶于水的氯化铁和水，开始溶液中铁元素质量为零，随反应的进行，溶液中铁元素的质量增加，反应结束不再改变；正确；B、反应中氧化铁的质量逐渐减少，当加入盐酸的量达到一定量时氧化铁完全反应，固体质量等于零；错误；C、反应前是盐酸溶液，反应后是氯化铁溶液，溶液的质量增加，反应结束后，只要盐酸还在增加，溶液质量就在增加。
(化学)化学化学图像题汇编练习题含答案

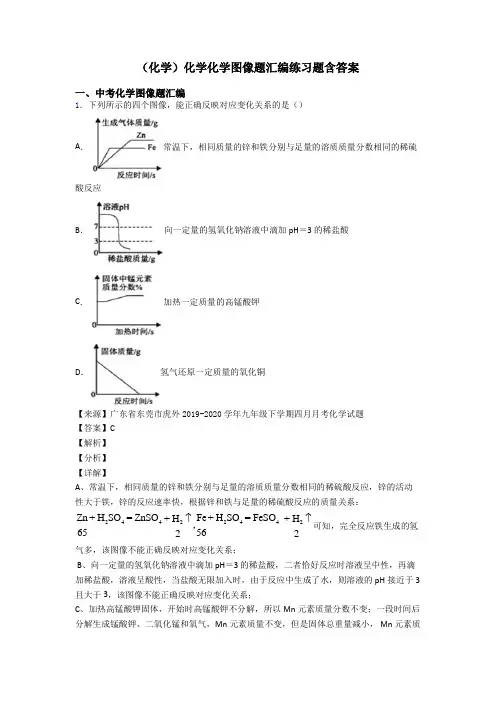

（化学）化学化学图像题汇编练习题含答案一、中考化学图像题汇编1．下列所示的四个图像，能正确反映对应变化关系的是（）A ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B ．向一定量的氢氧化钠溶液中滴加 pH ＝3 的稀盐酸C ．加热一定质量的高锰酸钾D ．氢气还原一定质量的氧化铜【来源】广东省东莞市虎外2019-2020学年九年级下学期四月月考化学试题【答案】C【解析】【分析】【详解】A 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌的活动性大于铁，锌的反应速率快，根据锌和铁与足量的稀硫酸反应的质量关系：24424422Zn + H SO = ZnSO Fe+ H SO = FeSO 65+ H + 5622H ↑↑，可知，完全反应铁生成的氢气多，该图像不能正确反映对应变化关系；B 、向一定量的氢氧化钠溶液中滴加 pH ＝3 的稀盐酸，二者恰好反应时溶液呈中性，再滴加稀盐酸，溶液呈酸性，当盐酸无限加入时，由于反应中生成了水，则溶液的pH 接近于3且大于3，该图像不能正确反映对应变化关系；C 、加热高锰酸钾固体，开始时高锰酸钾不分解，所以Mn 元素质量分数不变；一段时间后分解生成锰酸钾、二氧化锰和氧气，Mn 元素质量不变，但是固体总重量减小， Mn 元素质量分数增大；当高锰酸钾完全分解后固体总质量不变，Mn元素质量分数不变，该图像能正确反映对应变化关系；D、氢气还原CuO固体生成Cu和水，随着反应的进行固体质量减少，当CuO完全反应生成Cu后固体质量不变，反应后固体质量不可能为零，该图像不能正确反映对应变化关系。
故选C。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．下列四个图形的变化趋势能正确描述对应操作的是A．足量的铁片与镁条分别与等质量、等质量分数的稀硫酸反应B．将接近饱和的碳酸钠溶液恒温蒸发水C．向氢氧化钠和氯化钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、足量的铁和镁分别与等质量的稀盐酸反应,镁的活动性强,所以镁反应时间短,金属足量，而酸的质量和质量分数相同,所以生成的氢气的质量相同；故选项正确;B、接近饱和的碳酸的溶液恒温蒸发到饱和后再蒸发一直饱和,质量分数不变；故选项错误;C、氢氧化钠和氯化钡都能与稀硫酸反应,而且生成的硫酸钡沉淀不溶于水所以加入硫酸后立即生成沉淀；故选项错误;D、pH=2盐酸溶液加水稀释酸性会减弱,但溶液始终呈酸性,pH应始终小于7 ；故选项错误。
化学图像题汇编专题(含答案)(word)
化学图像题汇编专题(含答案)（word）一、中考化学图像题汇编1．下图所示的四个图像，能正确反映对应变化关系的是选项A B C D 图像对应的变化关系实验过程向一定量NaOH溶液中加水稀释， pH的变化一定压强下，CO2气体在水中溶解度随温度的变化用红磷测定空气中O2的含量时，在密闭容器中压强的变化分别向等质量且足量的Mg和Zn中加入等质量、等浓度的稀硫酸、氢气质量的变化A．A B．B C．C D．D【来源】2019年四川省成都市锦江区中考二模化学试题【答案】D【解析】【分析】【详解】A、稀释氢氧化钠溶液，其pH值会无限接近7，不会低于7，不符合题意；B、一定压强下，气体在水中的溶解度随温度升高而降低，不符合题意；C、用红磷测空气中氧气含量时，因消耗氧气，最终密闭容器中压强应小于初始值，不符合题意；D、等质量的金属镁和锌，图像横坐标为时间，镁的金属活动性比锌强，故先反应，金属足量，加入等质量、等浓度的稀硫酸，产生的氢气质量相等，符合题意。
故选D。
2．下列图像能正确反映对应变化关系的是A．20°C时向饱和氯化钠溶液中加入氯化钠晶体B．向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液C．用等质量、等浓度的双氧水分别制取氧气D．足量红磷在密闭容器中燃烧【答案】D【解析】【分析】氢氧化钠和稀硫酸反应生成硫酸钠和水，和硫酸铜反应生成氢氧化铜沉淀和硫酸钠；过氧化氢分解生成水和氧气。
【详解】A、20℃时向饱和氯化钠溶液中加入氯化钠晶体，氯化钠不能溶解，氯化钠质量分数不变，故A不正确；B、向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，反应开始不产生沉淀，硫酸完全消耗后才有沉淀生成，故B不正确；C、催化剂只能改变反应速率不能改变生成物的质量，用等质量、等浓度的双氧水分别制取氧气，最终生成氧气质量相等，故C不正确；D、红磷燃烧放热，导致气压增大的趋势大于氧气减少导致气压减小的趋势，因此气压增大，完全反应后冷却至室温，由于氧气消耗，气压减小，即小于反应前的气压，故D正确。
化学图像题汇编综合测试(含答案)经典

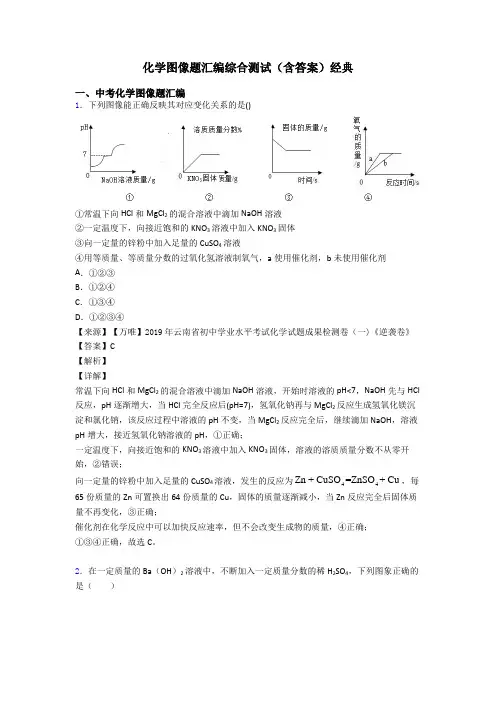

化学图像题汇编综合测试（含答案）经典一、中考化学图像题汇编1．下列图像能正确反映其对应变化关系的是()①常温下向HCl 和MgCl 2的混合溶液中滴加NaOH 溶液 ②一定温度下，向接近饱和的KNO 3溶液中加入KNO 3固体 ③向一定量的锌粉中加入足量的CuSO 4溶液④用等质量、等质量分数的过氧化氢溶液制氧气，a 使用催化剂，b 未使用催化剂 A ．①②③ B ．①②④ C ．①③④ D ．①②③④【来源】【万唯】2019年云南省初中学业水平考试化学试题成果检测卷（一)《逆袭卷》 【答案】C 【解析】 【详解】常温下向HCl 和MgCl 2的混合溶液中滴加NaOH 溶液，开始时溶液的pH<7，NaOH 先与HCl 反应，pH 逐渐增大，当HCl 完全反应后(pH=7)，氢氧化钠再与MgCl 2反应生成氢氧化镁沉淀和氯化钠，该反应过程中溶液的pH 不变，当MgCl 2反应完全后，继续滴加NaOH ，溶液pH 增大，接近氢氧化钠溶液的pH ，①正确；一定温度下，向接近饱和的KNO 3溶液中加入KNO 3固体，溶液的溶质质量分数不从零开始，②错误；向一定量的锌粉中加入足量的CuSO 4 溶液，发生的反应为44=Zn + CuSO ZnSO + Cu ，每65份质量的Zn 可置换出64份质量的Cu ，固体的质量逐渐减小，当Zn 反应完全后固体质量不再变化，③正确；催化剂在化学反应中可以加快反应速率，但不会改变生成物的质量，④正确； ①③④正确，故选C 。
2．在一定质量的Ba （OH ）2溶液中，不断加入一定质量分数的稀H 2SO 4，下列图象正确的是（ ）A．B．C．D．【答案】A【解析】【详解】A、氢氧化钡显碱性，随着酸量的增加，氢氧化钡不断减少，溶液碱性变弱，pH值变小，直至恰好反应pH＝7，再加入稀硫酸酸性不断增强，pH小于7，图象正确；B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象错误；C、中和反应放热，随着反应的进行，溶液温度先逐渐增加，随着反应的逐渐停止同时溶液不断向环境中散热溶，液的温度又降到常温，图象错误；D、随着稀H2SO4的加入，溶液中的水持续增加，图象错误。
【化学】化学化学图像题汇编题20套(带答案)含解析

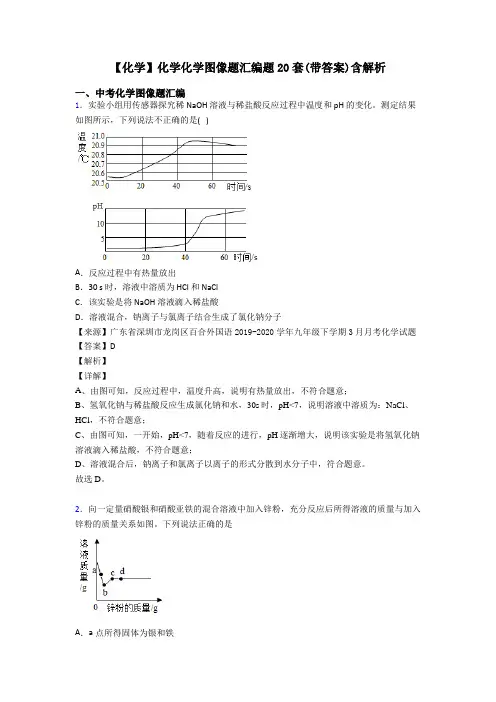

【化学】化学化学图像题汇编题20套(带答案)含解析一、中考化学图像题汇编1．实验小组用传感器探究稀 NaOH 溶液与稀盐酸反应过程中温度和 pH 的变化。
测定结果如图所示，下列说法不正确的是( )A．反应过程中有热量放出B．30 s 时，溶液中溶质为 HCl 和 NaClC．该实验是将 NaOH 溶液滴入稀盐酸D．溶液混合，钠离子与氯离子结合生成了氯化钠分子【来源】广东省深圳市龙岗区百合外国语2019-2020学年九年级下学期3月月考化学试题【答案】D【解析】【详解】A、由图可知，反应过程中，温度升高，说明有热量放出，不符合题意；B、氢氧化钠与稀盐酸反应生成氯化钠和水，30s时，pH<7，说明溶液中溶质为：NaCl、HCl，不符合题意；C、由图可知，一开始，pH<7，随着反应的进行，pH逐渐增大，说明该实验是将氢氧化钠溶液滴入稀盐酸，不符合题意；D、溶液混合后，钠离子和氯离子以离子的形式分散到水分子中，符合题意。
故选D。
2．向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，充分反应后所得溶液的质量与加入锌粉的质量关系如图。
下列说法正确的是A．a点所得固体为银和铁B．b点所得溶液中的溶质为硝酸银、硝酸亚铁和硝酸锌C．c点所得固体为银、铁和锌D．d点所得溶液中的溶质为硝酸锌【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，根据金属的活动性，向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，先后发生以下2个反应：2AgNO3+Zn=Zn(NO3)2+2Ag，Fe(NO3)2+ Zn=Zn(NO3)2+ Fe。
【详解】A、因为a~b都表示发生了第一个反应，故此时a点所得固体为银，没有铁，选项A错误；B、b点表示第一个反应恰好反应，故此时溶液中的溶质没有硝酸银，只有硝酸亚铁和硝酸锌，选项B错误；C、c点表示第2个反应也恰好反应完全，故此时所得固体为银、铁，没有锌，选项C错误；D、c~d表示锌过量，故d点所得溶液中的溶质为硝酸锌，选项D正确。
(化学)化学化学图像题汇编练习题含答案含解析
（化学）化学化学图像题汇编练习题含答案含解析一、中考化学图像题汇编1．下列图像不能正确反映对应实验过程中相关量的变化的是A．将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应B．一定压强下，氧气的溶解度受温度影响的变化曲线C．等质量的镁粉和铁粉与足量同浓度的稀盐酸反应D．向盐酸中加入水稀释【来源】广西北海市2019-2020学年九年级下学期线上教学质量检测化学试题【答案】B【解析】【分析】【详解】A、将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应，接触面积大的粉末状大理石比接触面积小的块状大理石反应的快，最终生成二氧化碳的质量相等，故A 正确；B、气体的溶解度随温度的升高而降低，图象应该是一条下降的曲线，故B不正确；C、等质量的镁粉和铁粉与足量同浓度的稀盐酸反应，则金属全部参加反应，镁的活动性大于铁，则镁产生氢气的速率大于铁，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，则产生氢气的质量镁大于铁，故C正确；D、盐酸稀释时酸性会不断减弱，pH会不断增大，但溶液的pH只能不断接近7，不会达到7，故D正确。
故选B。
【点睛】金属与足量酸反应产生氢气的质量与金属的化合价金属的相对原子质量成正比2．下列图像能正确反应对应关系的是A．等质量、等浓度稀硫酸中加入不同的金属B．盐酸、氯化铜混合液中加入氢氧化钾溶液C．稀释氢氧化钠溶液D．高温煅烧一定质量的石灰石【答案】A【解析】【详解】A、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，铝和镁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；铝和镁与稀硫酸反应化学方程式分别为：2Al + 3H2SO4 = Al2(SO4)3 + 3H2↑，Mg + H2SO4 = MgSO4 + H2↑，根据化学方程式可知，每18份质量铝可生成2份质量的氢气，每24份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，铝产生的氢气多，图像与事实相符，故选项A正确；B、向盐酸、氯化铜的混合液中加入氢氧化钾溶液，开始加入的氢氧化钾与盐酸反应生成氯化钾和水，没有沉淀生成，当盐酸反应完，加入的氢氧化钾与氯化铜反应，生成氢氧化铜沉淀和氯化钾，故选项B不正确；C、向氢氧化钠溶液中不断加水稀释，最终溶液的pH不会小于7，故选项C不正确；D、高温煅烧一定质量的石灰石，开始煅烧的时候，固体碳酸钙不会分解，固体中钙元素的质量分数不变，煅烧一段时间后，碳酸钙分解生成氧化钙和二氧化碳，固体中钙元素的质量分数才会增大，故选项D不正确。
中考化学化学图像题汇编100篇及答案(word)
中考化学化学图像题汇编100篇及答案（word）一、中考化学图像题汇编1．25°C时，向25.0mL质量分数为30%的盐酸中滴加氢氧化钠溶液，溶液的pH与所加氢氧化钠溶液的体积如图所示。
下列说法正确的是A．a点所示的溶液中含有的溶质是NaOH和NaClB．b点所示的溶液能使紫色石蕊溶液变红C．所用氢氧化钠溶液的质量分数一定为30%D．a、b、c所示的溶液中都含有Na+、Cl-【来源】2019年山东省潍坊市安丘市中考二模化学试题【答案】D【解析】【详解】A、向盐酸中滴加氢氧化钠溶液，氢氧化钠与盐酸反应生成氯化钠和水，a点时，pH<7，说明盐酸未完全反应，故a点所示的溶液中含有的溶质是：NaCl、HCl，不符合题意；B、b点所示的溶液，pH=7，溶液显中性，不能使紫色石蕊试液变色，不符合题意；C、当滴加氢氧化钠溶液的体积为25mL时，pH=7，但是氢氧化钠和稀盐酸的密度不一定相同，所用氢氧化钠溶液的质量分数不一定为30%，不符合题意；D、氢氧化钠与稀盐酸反应生成氯化钠和水，a、b、c所示的溶液中溶质都有氯化钠，故都含有Na+、Cl-，符合题意。
故选D。
2．某实验小组向H2SO4和CuSO4(CuSO4溶液显酸性)的混合溶液中滴加NaOH溶液至过量后绘制了四幅对应关系图，下列图像错误的是A．B．C．D．【答案】B【解析】【详解】A.向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠会优先和硫酸进行反应，当硫酸反应完全时，氢氧化钠再与硫酸铜进行反应生成氢氧化铜沉淀和硫酸钠，所以需要加入氢氧化钠溶液至一定量时才会开始出现沉淀,A正确;B.向硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，溶质的质量增加，待硫酸反应完之后氢氧化钠和硫酸铜进行反应生成硫酸钠和氢氧化铜沉淀，溶质的质量减小,B错误;C.硫酸和硫酸铜的混合溶液显酸性,随着氢氧化钠溶液的加入，溶液酸性逐渐减弱，当硫酸和氢氧化钠反应完全时，溶液中的溶质为硫酸钠和硫酸铜，因硫酸铜显酸性，随着氢氧化钠的加入,溶液pH继续变大，直至硫酸铜和氢氧化钠完全反应时，溶液中溶质为硫酸钠，溶液显中性，当氢氧化钠溶液加入过量时，溶液显碱性,溶液的碱性会随氢氧化钠溶液的加入一直增加,最终接近所加入的氢氧化钠溶液的pH,C正确;D.钠元素全部来自氢氧化钠溶液，所以溶液中钠元素的质量随氢氧化钠溶液质量的增加而增加,D正确。
2020-2021年 化学图像题汇编单元测试题 含答案(word)
2020-2021年化学图像题汇编单元测试题含答案（word）一、中考化学图像题汇编1．向滴有酚酞的盐酸溶液中逐滴加入氢氧化钠溶液，所得溶液的pH与加入溶液体积关系如图所示。
下列说法错误的是A．开始反应一段时间中溶液温度逐渐升高B．恰好完全反应时A点对应溶液的溶质是NaClC．该化学反应属于复分解反应D．反应过程中溶液的颜色由红色变为无色【来源】2019年山东省淄博市张店区中考模拟化学试题【答案】D【解析】【分析】【详解】A、中和反应属于放热反应，开始反应一段时间中溶液温度逐渐升高，故选项说法正确。
B、A点时溶液的pH等于7，溶液显中性，说明两者恰好完全反应，所得溶液中的溶质为NaCl，故选项说法正确。
C、中和反应属于复分解反应，故选项说法正确。
D、滴有酚酞的盐酸溶液显无色，逐滴加入氢氧化钠溶液，最终溶液显碱性，溶液显红色，故选项说法错误。
故选：D。
2．若向NaOH和Na2CO3的混合溶液中逐滴加入过量稀盐酸，下列图象正确的是（）A．B．C．D．【答案】C【解析】【分析】向一定量的氢氧化钠、碳酸钠混合溶液中逐滴滴入稀盐酸，氢氧化钠先和盐酸反应生成氯化钠和水，氢氧化钠反应完后，继续滴加盐酸，碳酸钠和盐酸反应生成氯化钠、水和二氧化碳。
【详解】A、向氢氧化钠和碳酸钠的混合液中加入盐酸，溶液质量一开始就不断增加，故错误；B、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，所以氯化钠反应一开始就有，故错误。
C、向氢氧化钠和碳酸钠的混合液中加入盐酸，这两种物质都会和盐酸反应生成氯化钠，开始pH大于7，稀盐酸最后过量，最终溶液的pH将会小于7，故正确；D、向氢氧化钠和碳酸钠的混合液中加入盐酸，盐酸先与氢氧化钠反应，氢氧化钠被消耗完，再与碳酸钠反应，产生二氧化碳，故错误。
故选：C。
3．小明测得碳酸钙与一定量的稀盐酸反应后的溶液pH为2，取适量该溶液向其中逐滴加入碳酸钠溶液，并测得溶液pH随加入碳酸钠溶液体积的变化曲线如图所示。
