3.4寻呼接收机工作原理
接收机设计原理
接收机设计原理
接收机是用来接收和解调无线信号的设备，其设计原理涉及到信号接收、解调和信号处理几个关键步骤。
首先，接收机的信号接收部分主要由天线和射频放大器组成。
天线负责接收外部无线信号，并将其转换成微弱的电信号。
射频放大器接收并放大这个微弱信号，以便后续处理。
其次，接收机的解调部分将放大后的信号分解成基带信号，并且将其与本地振荡器的频率相减，产生中频信号。
这一过程通常由混频器实现，其内部结构采用非线性电路，使得信号可以按照一定的方式进行频率变换。
接着，中频信号经过中频放大器得到进一步放大，然后进入解调器。
解调器通过特定的解调算法将中频信号还原为原始的基带信号，例如音频或视频信号。
解调过程的具体算法取决于信号类型和调制方式。
最后，接收机的信号处理部分对解调后的信号进行进一步处理。
这包括滤波、放大、去噪等一系列操作，以确保信号的质量和准确性。
信号处理器通常包括数字信号处理芯片，通过对解调信号进行数字滤波和数字调整，实现对信号质量的控制。
总之，接收机的设计原理主要包括信号接收、解调和信号处理三个关键步骤。
通过这些步骤，接收机能够将无线信号转换为可用的基带信号，以供后续的处理和使用。
寻呼原理及寻呼策略优化
寻呼原理及寻呼策略优化概述：寻呼成功率是衡量网络性能的一个重要指标，同时对于所有手机用户是否能够成功作被叫来说十分重要。
寻呼成功率主要取决于以下因素：位置区、寻呼方式、寻呼组设置和无线环境，本文主要讨论寻呼策略对寻呼成功率的影响，并结合实际的试验对珠海目前的寻呼策略优化提出建议。
关键词：位置区寻呼原理寻呼策略优化建议一、寻呼原理当一个位置区下的移动台被寻呼时，MSC就会通过基站控制器(BSC)向这一位置区内的所有BSC发出寻呼消息，BSC收到寻呼消息后，向该BSC下属于此位置区的所有小区发出寻呼命令消息｡当基站收到寻呼命令后，将在该寻呼组所属的寻呼子信道上发出寻呼请求消息，该消息中携带有被寻呼用户的IMSI或者TMSI号码。
移动台在收到寻呼请求消息后，通过随机接入信道(RACH)请求分配SDCCH。
BSC则在确认基站激活了所需的SDCCH信道后，在接入允许信道(AGCH)通过立即指配命令消息，将该SDCCH指配给移动台。
移动台则使用该SDCCH发送寻呼响应(Paging Resp)消息给BSC，BSC将Paging Resp 消息转发给MSC，完成一次成功的无线寻呼｡如下图1：二、寻呼策略设置介绍1、寻呼策略目前GSM网存在TMSI寻呼和IMSI寻呼两种寻呼方式。
在GSM系统中，每个用户都分配了一个惟一的IMSI，IMSI写在移动台的SIM卡中，长8字节，用于用户身份识别；TMSI由VLR为来访的移动用户在鉴权成功后临时分配，仅在该VLR管辖范围内代替IMSI在空中接口中临时使用，且与IMSI相互对应，长4字节。
因此空中接口的寻呼信道在使用IMSI 方式寻呼时，寻呼请求消息中只能包含2个IMSI 号码，而使用TMSI 方式寻呼时，则可以包含4个TMSI号码。
因此，使用IMSI 方式寻呼带来的寻呼负荷会比使用TMSI 方式寻呼增加一倍，是否使用TMSI 由参数TMSIPAR 来决定｡在用户的位置区信息已知的情况下，第一次寻呼会在该位置区进行，如果第一次寻呼失败，则第二次的寻呼方式则根据PAGREP1LA 参数的设置进行，如果其值为0，则不会进行第二次寻呼，直接产生EOS400；如果其值为1 或2，则其使用TMSI 或者IMSI 在原位置区进行重复寻呼；如果其值为3，则第二次寻呼使用IMSI 在所有的位置区进行。

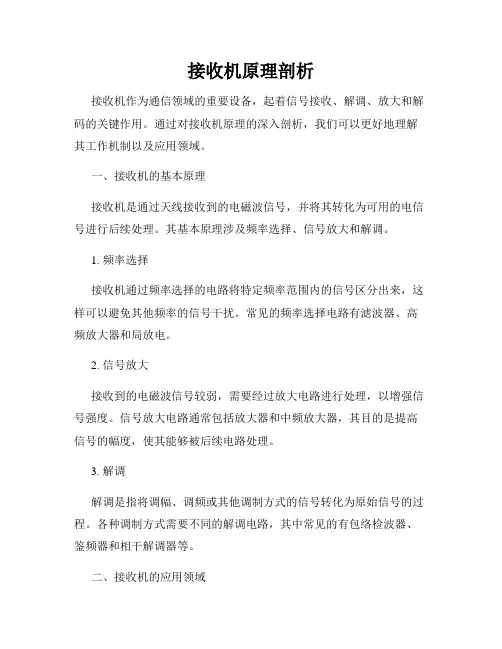

接收机原理剖析
接收机原理剖析接收机作为通信领域的重要设备，起着信号接收、解调、放大和解码的关键作用。
通过对接收机原理的深入剖析，我们可以更好地理解其工作机制以及应用领域。
一、接收机的基本原理接收机是通过天线接收到的电磁波信号，并将其转化为可用的电信号进行后续处理。
其基本原理涉及频率选择、信号放大和解调。
1. 频率选择接收机通过频率选择的电路将特定频率范围内的信号区分出来，这样可以避免其他频率的信号干扰。
常见的频率选择电路有滤波器、高频放大器和局放电。
2. 信号放大接收到的电磁波信号较弱，需要经过放大电路进行处理，以增强信号强度。
信号放大电路通常包括放大器和中频放大器，其目的是提高信号的幅度，使其能够被后续电路处理。
3. 解调解调是指将调幅、调频或其他调制方式的信号转化为原始信号的过程。
各种调制方式需要不同的解调电路，其中常见的有包络检波器、鉴频器和相干解调器等。
二、接收机的应用领域接收机作为一种广泛应用的通信设备，其应用领域涵盖广播、电视、无线通信和雷达等。
1. 广播和电视广播和电视接收机是最为人熟知的接收机类型。
通过电磁波传输的广播和电视信号，经过接收机的处理后，可以在我们的收音机和电视机上播放出来。
2. 无线通信无线通信中的接收机是用于接收移动通信、无线电对讲机、卫星通信等设备中的信号。
接收机将无线信号转化为电信号后，再由其他设备进行数据解码和处理。
3. 雷达系统雷达系统中的接收机主要用于接收和处理雷达发射并反射回来的信号。
通过分析接收到的信号，可以判断目标的距离、速度和形状等信息。
三、接收机发展趋势随着科技的不断发展，接收机的技术也在不断进步。
以下是一些接收机发展的趋势：1. 小型化随着微电子技术的进步，接收机的体积越来越小，更加方便携带和使用。
例如，现代手机中的接收机已经非常小巧，但功能强大。
2. 高频宽带化为了适应不断增长的通信需求，接收机的频率范围也在扩大，对高频宽带支持能力要求也越来越高。
3. 高灵敏度和低功耗接收机需要具备高灵敏度来接收弱信号，同时为了延长电池寿命，需要降低功耗。
寻呼系统简单工作原理
1 寻呼系统简单工作原理无线寻呼系统工作时，由寻呼台发出单向呼叫信号，每一寻呼机则指定一数字编码（地址码），寻呼台只要发出某一编码就可以呼叫到某一用户。
同时，要传输的信息也按照一定的格式进行数字编码，经发射机发送给用户。
寻呼机接收到信息以后，根据相应的格式进行解码，然后将信息显示在显示屏上。
不同的寻呼台具有不同的发射频率（即占据不同的频点），无线寻呼系统的常用工作频段一般在138～174MHz（用于本地网）、265～295MHz（用于省网和全国网）和450MHz （专用网）之间。
基于上述寻呼系统的简单工作原理，若要判断寻呼机能否正常工作，就必须对寻呼机的各项技术指标进行测试。
寻呼机工作最起码需要两个条件：编码和载频信号，即需要编码器和信号发生器。
2 POCSAG码结构寻呼系统的基础是寻呼协议（或称寻呼编码）。
目前，世界上的寻呼协议标准有许多种，如POC－SAG、GSC、FLEX、ERMES和APOC，但国内外使用得最广泛的是POCSAG码。
POCSAG码的结构如图1所示。
它由一个前导码和一批或数批码组组成。
每批码组含有一个帧同步码字SC和8帧（一帧含两个码字），合计17个码字。
码字为最小编码单位，占32bits。
前导码为1010的交替码，以1开始，以0收尾，至少576bits，其作用是唤醒寻呼机至预接收状态。
码字分同步码、空闲码、地址码和信息码四种。
其中，同步码和空闲码为固定的32位二进制数。
地址码及信息码的格式如图2所示。
地址码第1位以0标识，2～19位为地址位，20～21位为功能位，22～31位为BCH校验位，第32位为偶校验位。
寻呼机地址码被分成8组（二进制地址低3位相同的为一组），与每批码组的8帧相对应，并且寻呼机只在对应的帧中识别地址码。
信息码第1位以1标识，2～21位为信息位，22～31位为BCH校验位，第32位为偶校验位。
对于数字机，一位数字信息用4bits表示，对于中文机，一位数字信息用7bits表示，汉字用14bits表示。
信号接收机工作原理
信号接收机工作原理
信号接收机是一种电子设备，它的主要作用是接收并处理外部发射的信号，从而实现相应的功能或传输数据。
其工作原理可概括如下：
1. 接收天线：信号接收机通过接收天线接收到外部发射的信号。
天线根据信号类型的不同可以是不同的形式，例如，对于无线电信号可以使用天线棒或天线分布系统。
2. 信号放大：接收到的信号往往非常微弱，因此需要通过信号放大器来增加信号的强度。
信号放大器通常由一个或多个放大器级联组成，每个级别会将信号的幅度增加到一个更高的水平。
3. 混频器：接收到的信号往往通过混频器将其频率转换为更容易处理的中频（IF）信号。
混频器结合了接收到的信号和本地振荡器生成的信号，从而实现频率的转换。
4. 中频放大：中频信号经过混频器后，通过中频放大器进一步增强信号的强度。
5. 解调器：信号接收机中的解调器用于提取信号中所携带的信息。
解调器根据信号的调制方式，采用相应的解调技术，例如幅度调制（AM）、频率调制（FM）或相位调制（PM）。
解
调器会将解调后的信号转化为原始数据或信号。
6. 信号处理：接收到的信号通常需要进行进一步的处理，例如滤波、解码或编码等。
这些处理将根据具体应用的需要来进行。
7. 输出设备：最后，信号接收机将处理后的信号传输到适当的输出设备上，例如扬声器、显示屏或数据接口等，以便用户可以获取或使用所需的信息。
总体上，信号接收机的工作原理是通过接收天线接收信号，通过放大器和混频器处理信号，然后通过解调器提取信号中的信息，并经过进一步的处理后，将结果输出到适当的设备上供用户使用。
接收机的工作原理
接收机的工作原理
接收机是一种电子设备，用于接收无线电信号，并将其转换为可供解调和处理的电信号。
它的工作原理涉及以下几个步骤：
1. 接收天线：接收机首先通过天线接收无线电信号。
天线将电磁波转换为电信号并将其传输到接收机的输入端。
2. RF放大器：接收机中的射频（RF）放大器会增强接收到的
信号，以便后续处理。
它可以过滤掉不需要的信号和噪声，并将强度较弱的信号放大到更容易处理的水平。
3. 超外差器（Mixer）：超外差器通常由一个本地振荡器和一
个输入信号混合生成一个中频信号。
它将射频信号与本地振荡器产生的信号混合，生成中频信号（Intermediate Frequency，IF）。
4. 中频放大器：中频放大器对中频信号进行放大，以便后续的解调和处理。
它通常是一个窄带滤波器，用于滤除不需要的频率。
5. 解调器：解调器用于解调中频信号，并还原成原始的音频、视频或数据信号。
具体的解调方式取决于接收信号的类型。
6. 音频放大器：音频放大器对解调器输出的音频信号进行放大，以增加音量和改善音质。
7. 输出装置：接收机的输出装置可以是扬声器、显示屏或数据
接口等等，将处理后的信号进行转换和输出。
接收机的工作原理是基于物理和电子学的原理，通过一系列的电路和处理步骤将接收到的无线电信号转化为可用的信号形式。
不同类型的接收机可能会有不同的工作原理和电路设计，但基本原理大致相似。
无线寻呼工作原理图
无线寻呼工作原理图
抱歉，我无法提供图片功能。
我可以为您提供无线寻呼的工作原理如下：
1. 用户A向基站发起呼叫请求。
2. 基站将呼叫请求转发至寻呼中心。
3. 寻呼中心根据用户A的信息，确定寻呼范围。
4. 寻呼中心向用户B所在基站发送寻呼请求。
5. 用户B所在基站将寻呼请求广播至覆盖范围内的所有用户终端。
6. 用户B的终端接收到寻呼请求，发出响应信号。
7. 用户B的终端将响应信号发送至基站，并通过基站转发至寻呼中心。
8. 寻呼中心将用户B的响应信号反馈给用户A所在基站。
9. 用户A所在基站收到响应信号后，将其转发至用户A的终端。
10. 用户A的终端接收到响应信号，呼叫建立成功。
这是无线寻呼的基本工作原理，其中涉及到呼叫请求、寻呼范围判定、广播、响应信号的传输等环节。
具体实现可能会根据不同的无线寻呼系统略有差异。
接收机原理
接收机原理接收机是无线通信系统中的重要组成部分，其作用是接收来自发送端的无线信号，并将其转换为可供解调的基带信号。
接收机的性能直接影响到通信系统的可靠性和传输质量。
因此，了解接收机的工作原理对于理解无线通信系统至关重要。
接收机的原理可以简单地分为三个主要部分，信号接收、信号处理和信号解调。
首先，信号接收部分是接收机的核心。
当无线信号经过天线接收后，会被放大并转换为中频信号。
这一过程中，需要对接收到的信号进行滤波、放大和混频等处理，以便将其转换为中频信号并去除掉不需要的频率成分。
这样做的目的是为了减小信号在传输过程中的损耗，并提高信号的抗干扰能力。
其次，信号处理部分是接收机中的重要环节。
在信号处理过程中，接收机需要对接收到的中频信号进行解调、解调和滤波等处理，以便将其转换为可供解调的基带信号。
这一过程中，需要对信号进行数字化处理，以便进行后续的数字信号处理和解调操作。
同时，还需要对信号进行时钟和同步处理，以保证信号的稳定和可靠性。
最后，信号解调部分是接收机的最后一个环节。
在信号解调过程中，接收机需要对接收到的基带信号进行解码、解交织和误码纠正等处理，以便将其转换为可供上层系统使用的数据信号。
这一过程中，需要对信号进行解码和解交织处理，以保证数据的完整性和可靠性。
同时，还需要对信号进行误码纠正处理，以提高数据的传输质量和可靠性。
综上所述，接收机的原理主要包括信号接收、信号处理和信号解调三个部分。
在整个接收过程中，接收机需要对接收到的信号进行滤波、放大、混频、解调、解码、解交织和误码纠正等处理，以便将其转换为可供上层系统使用的数据信号。
通过对接收机原理的深入了解，可以更好地理解无线通信系统的工作原理和性能特点，为通信系统的设计和优化提供重要参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
逻辑解码电路每次接收寻呼信息，都必须首先检测、判断该信息是否为本机的信息，检测工作由微处理器完成。
三、电源电路
寻呼机一般采用电池供电，大多为AA(五号)或AAA(七号)电池一节，但也有采用纽扣电池作为电源的。
（2）射频放大器：
射频放大器的作用是放大微弱的高频信号，放大后的高频信号送往变频电路。通过与本机振荡器产生的振荡信号混频，产生差频信号。差频信号的频率值比高频低，但又比音频高，，所以通常称该信号为中频信号。将高频信号的频率变为中频信号，这是外差式接收机区别于直放式接收机的根本所在。由于中频信号的频率较低并且固定，因此，中频放大器的增益可以设计得较高，从而使接收机具有较高的灵敏度。这是外差式接收机能够优于直放式接收机的根本原因。
一、射频接收电路
射频接收电路的组成结构与一般的外差式接收机大体相同。该部分的作用是选出本寻呼网的射频信号，再通过放大，变频，解调和限幅，还原出二进制的数据信号，即POCSAG编码或FL的作用是感应空中的无线电波，输出高频微弱电信号。
考虑到寻呼系统的发射频率较高，以及接收天线的尺寸应不妨碍寻呼机的携带，所以接收天线通常做得较小，并安装在寻呼机内部。由天线接收到的高频信号首先必须经过选频电路，选频的作用就是选出有用的信号而抑制无用信号。天线回路正是为了这个目的而设置的，它通常是一个LC谐振回路。利用这种回路所具有的谐振特性，实现从众多的不同频率信号中选出属于本寻呼网的高频信号。
二、逻辑解码电路
逻辑解码电路的主要作用是对射频接收电路送来的二进制编码信息进行解码，并对属于自己的寻呼信息进行存储，再通过警示设备提醒机主阅读信息。逻辑解码电路的全部工作都在微处理器的控制之下进行。
1．编码插件
编码插件是一片EEPROM。该芯片主要用于存储本寻呼机的地址码和各种寻呼功能的操作代码。
2.用户操作键
§3-4寻呼接收机工作原理
寻呼机通常是由三大部分组成，即射频接收电路、逻辑解码电路和电源电路，其基本组成如下图所示。
图寻呼接收机基本组成
射频接收电路完成信号的接收、变频、放大、解调等功能；
逻辑解码电路完成解码、显示、存储、状态控制等功能；
电源电路负责为射频接收电路和逻辑解码电路提供合适的电源电压，并实现省电功能。
用户操作键是供机主与寻呼机进行“对话”的输人设备。寻呼机正常工作时，微处理器以极短的时间间隔不断地扫描每个操作键，以监测各个操作键的状态。
3.液晶显示器与警示设备
液晶显示器LCD是寻呼机的信息输出设备。液晶显示常用的有七段显示和点阵显示两种方式。
4.自检与同步
逻辑解码电路具有自检功能，在寻呼机刚刚获得工作电源的时候，微处理器便能自动地从ROM中调出已固化在该芯片的开机自检程序，微处理器通过执行该程序来对逻辑解码电路中的一些主要电路进行检测并进人正常的工作状态。
（3）解调器：
解调器的作用是对中频信号进行解调，使之还原出二进制数据信号。解调是调制的逆过程。寻呼台所发送的射频信号是一种FSK调频信号，而在寻呼机中，经过变频之后的中频信号仍然保持着原来的调制规律。因此，实现对中频信号的解调，所用的解调器应是一种频率解调器(又称为鉴频器)。限幅放大器对解调出来的数字信号起整形和放大作用。
