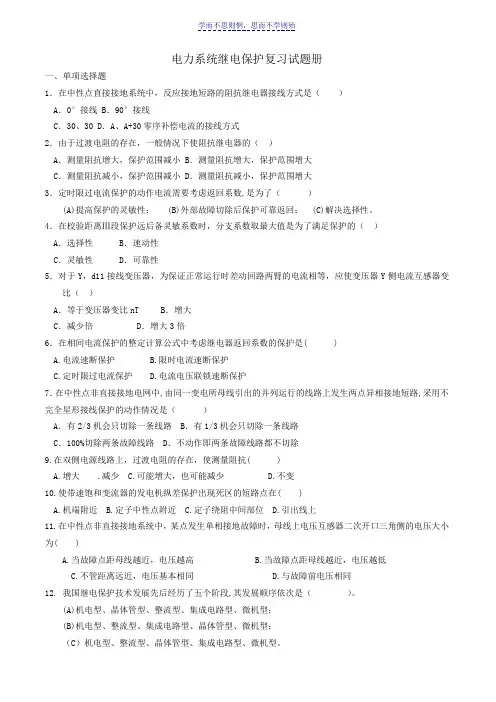

电力系统继电保护复习试题册一、单项选择题1．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（）A．0°接线 B．90°接线C．30、30 D．A、A+30零序补偿电流的接线方式2．由于过渡电阻的存在，一般情况下使阻抗继电器的（）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大3．定时限过电流保护的动作电流需要考虑返回系数,是为了（）(A)提高保护的灵敏性； (B)外部故障切除后保护可靠返回； (C)解决选择性。
4．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A．选择性 B．速动性C．灵敏性 D．可靠性5．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）A．等于变压器变比nT B．增大C．减少倍 D．增大3倍6．在相间电流保护的整定计算公式中考虑继电器返回系数的保护是( )A.电流速断保护B.限时电流速断保护C.定时限过电流保护D.电流电压联锁速断保护7．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（）A．有2/3机会只切除一条线路B．有1/3机会只切除一条线路C．100%切除两条故障线路D．不动作即两条故障线路都不切除9.在双侧电源线路上，过渡电阻的存在，使测量阻抗( )A.增大.减少 C.可能增大，也可能减少 D.不变10.使带速饱和变流器的发电机纵差保护出现死区的短路点在( )A.机端附近B.定子中性点附近C.定子绕阻中间部位D.引出线上11.在中性点非直接接地系统中，某点发生单相接地故障时，母线上电压互感器二次开口三角侧的电压大小为( )A.当故障点距母线越近，电压越高B.当故障点距母线越近，电压越低C.不管距离远近，电压基本相同D.与故障前电压相同12. 我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是（）。
电力系统继电保护复习题..

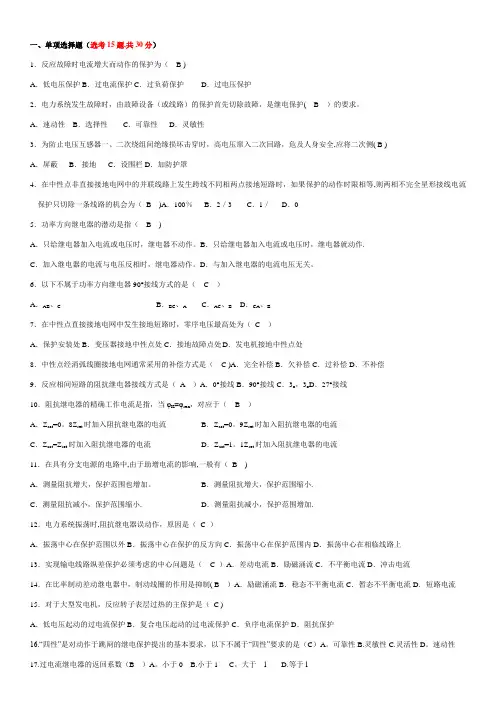

一、单项选择题（选考15题,共30分）1．反应故障时电流增大而动作的保护为（ B )A．低电压保护B．过电流保护C．过负荷保护D．过电压保护2．电力系统发生故障时，由故障设备（或线路）的保护首先切除故障，是继电保护( B ）的要求。
A．速动性B．选择性C．可靠性D．灵敏性3．为防止电压互感器一、二次绕组间绝缘损坏击穿时，高电压窜入二次回路，危及人身安全,应将二次侧( B )A．屏蔽B．接地C．设围栏D．加防护罩4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，如果保护的动作时限相等,则两相不完全星形接线电流保护只切除一条线路的机会为（ B )A．100％B．2／3 C．1／D．05．功率方向继电器的潜动是指（ B )A．只给继电器加入电流或电压时，继电器不动作。
B．只给继电器加入电流或电压时，继电器就动作.C．加入继电器的电流与电压反相时，继电器动作。
D．与加入继电器的电流电压无关。
6．以下不属于功率方向继电器90°接线方式的是（ C ）A．AB、C B．BC、A C．AC、B D．CA、B7．在中性点直接接地电网中发生接地短路时，零序电压最高处为（C ）A．保护安装处B．变压器接地中性点处C．接地故障点处D．发电机接地中性点处8．中性点经消弧线圈接地电网通常采用的补偿方式是（ C )A．完全补偿B．欠补偿C．过补偿D．不补偿9．反应相间短路的阻抗继电器接线方式是（A ）A．0°接线B．90°接线C．3o，3o D．27°接线10．阻抗继电器的精确工作电流是指，当φK=φsen，对应于（ B ）A．Z act=0。
8Z set时加入阻抗继电器的电流B．Z act=0。
9Z set时加入阻抗继电器的电流C．Z act=Z set时加入阻抗继电器的电流D．Z act=1。
1Z set时加入阻抗继电器的电流11．在具有分支电源的电路中,由于助增电流的影响,一般有（B )A．测量阻抗增大，保护范围也增加。
继电保护复习题(附参考答案)
继电保护复习题（附参考答案）一、单选题（共30题，每题1分，共30分）1、三段式电流保护中( )构成线路的后备保护。
A、瞬时电流速断保护B、定时限过电流保护C、限时电流速断保护正确答案：B2、电动机低定值电流速断保护在( )投入。
A、故障时B、电动机起动后C、电动机起动时正确答案：B3、频率是电力系统运行的一个重要指标,反应电力系统( )供需平衡的状态。
A、无功功率B、视在功率C、有功功率正确答案：C4、在正常情况下没有断开的备用电源或备用线路,而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为( )。
A、母线备用B、暗备用C、明备用D、变压器备用正确答案：B5、高压电动机运行常见的异常运行状态有:( )、一相熔断器熔断或三相不平衡、堵转过负荷引起的过电流、供电电压过低或过高。
A、起动时间过长B、一相绕组的匝间短降C、定子绕组的相间短路故障正确答案：A6、电力系统发生不对称短路,各相序电流中( )的三相大小相等,相位相同。
A、负序电流B、正序电流C、零序电流正确答案：C7、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。
A、低电压保护B、距离保护C、气体保护正确答案：A8、电气设备检修时,工作票的有效期限以( )为限。
A、一般不超过两天B、当天C、批准的检修期限正确答案：C9、某车轴装配车间主任安排员工用稀释剂(易燃易爆物品)清除车轴裝配总线表面油漆的同时还安排人员在装配线附近进行烧焊作业。
这样的做法可能导致 0 事故的发生。
( )A、高处坠落B、爆炸C、机械伤害正确答案：B10、电力系统中相与相之间或相与地之间,通过电弧或其他较小阻抗形成的一种非正常连接称为( )。
A、开路B、短路C、断路D、虚接正确答案：B11、变压器相间短路的后备保护作为变压器差动保护或电流速断保护和( )的后备保护。
A、负序过电流保护B、序电流保护C、过电流保护D、气体保护正确答案：D12、中性点不接地系统发生单相接地故障,非故障线路零序电流( )。
电力系统继电保护复习试题
一、单项选择题（选考15题，共30分）1．反应故障时电流增大而动作的保护为（ B ）A．低电压保护B．过电流保护C．过负荷保护D．过电压保护2．电力系统发生故障时，由故障设备(或线路)的保护首先切除故障，是继电保护（ B ）的要求。
A．速动性B．选择性C．可靠性D．灵敏性3．为防止电压互感器一、二次绕组间绝缘损坏击穿时，高电压窜入二次回路，危及人身安全，应将二次侧（ B ）A．屏蔽B．接地C．设围栏D．加防护罩4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，如果保护的动作时限相等，则两相不完全星形接线电流保护只切除一条线路的机会为（ B ）A．100％B．2／3 C．1／3 D．05．功率方向继电器的潜动是指（ B ）A．只给继电器加入电流或电压时，继电器不动作。
B．只给继电器加入电流或电压时，继电器就动作。
C．加入继电器的电流与电压反相时，继电器动作。
D．与加入继电器的电流电压无关。
6．以下不属于功率方向继电器90°接线方式的是（ C ）A．U AB、I C B．U BC、I AC．U AC、I B D．U CA、I B7．在中性点直接接地电网中发生接地短路时，零序电压最高处为（C ）A．保护安装处B．变压器接地中性点处C．接地故障点处D．发电机接地中性点处8．中性点经消弧线圈接地电网通常采用的补偿方式是（ C ）A．完全补偿B．欠补偿C．过补偿D．不补偿9．反应相间短路的阻抗继电器接线方式是（A ）A．0°接线B．90°接线C．3U o，3I o D．27°接线10．阻抗继电器的精确工作电流是指，当φK=φsen，对应于（ B ）A．Z act=0.8Z set时加入阻抗继电器的电流B．Z act=0.9Z set时加入阻抗继电器的电流C．Z act=Z set时加入阻抗继电器的电流D．Z act=1.1Z set时加入阻抗继电器的电流11．在具有分支电源的电路中，由于助增电流的影响，一般有（B ）A．测量阻抗增大，保护范围也增加。
继电保护复习题库
题库一、填空题1、电力系统重要设备的继电保护应采用。
答案：双重化配置2、两套保护装置的交流电流应分别取自电流互感器互相独立的绕组；交流电压宜分别取自电压互感器互相独立的绕组。
其保护范围应，避免。
答案：交叉重叠、死区3、对于远距离、重负荷线路及事故过负荷等情况，宜采用设置或其他方法避免相间、接地距离保护的后备段保护误动作。
答案：负荷电阻线4、双母线接线变电站的母差保护、断路器失灵保护，除跳母联、分段的支路外，应经。
答案：复合电压闭锁5、变压器的高压侧宜设置的后备保护。
在保护不失配的前提下，尽变压器后备保护的整定时间级差。
答案：长延时、缩短6、双母线接线变电站的断路器失灵保护的电流判别元件应采用相电流、零序电流和负序电流按“逻辑”构成，在保护跳闸接点和电流判别元件同时动作时去解除，故障电流切断、保护收回跳闸命令后应重新闭锁断路器失灵保护。
答案：或、复合电压闭锁7、失步保护应能正确区分所处的位置，在机组进入失步工况时发出失步起动信号。
答案：失步振荡中心8、采用双重化配置的两套保护装置宜安装在各自保护柜内，并应充分考虑和时的安全性。
答案：运行、检修9、有关断路器的选型应与保护双重化配置相适应，220kV及以上断路器必须具备机构。
答案：双跳闸线圈10、双回线路采用同型号纵联保护，或线路纵联保护采用双重化配置时，在回路设计和调试过程中应采取有效措施防止保护通道。
答案：交叉使用11、线路两侧或主设备差动保护各侧的电流互感器的宜一致，避免在遇到较大短路电流时因各侧电流互感器的不一致导致保护不正确动作。
答案：相关特性、暂态特性12、为防止继电保护误动事故，应严格执行有关规程、规定及反措，防止回路的形成。
答案：二次寄生13、应采取有效措施防止空间磁场对二次电缆的干扰，宜根据开关场和一次设备安装的实际情况,敷设与厂、站主接地网紧密连接的。
答案：等电位接地网14、智能变电站的保护设计应遵循相关标准、规程和的要求。
答案：反措15、验收方应根据有关规程、规定及反措要求制定详细的。
电力系统 继电保护最全复习题
1.继电保护复习资料2.电力系统对继电保护的要求答：一、选择性选择性是指保护装置动作时仅将故障元件从电力系统中切除使停电范围尽量缩小以保证系统中的无故障部分仍能继续安全运行。
主保护能有选择性地快速切除全线故障的保护。
后备保护当故障线路的主保护或断路器拒动时用以切除故障的保护。
近后备保护作为本线路主保护的后备保护。
远后备保护作为下一条相邻线路主保护或开关拒跳后备保护。
二、速动性速动性是指尽可能快地切除故障短路时快速切除故障可以缩小故障范围减轻短路引起的破坏程度减小对用户工作的影响提高电力系统的稳定性。
三、灵敏性灵敏性是指对保护范围内发生故障或不正常运行状态的反应能力。
保护装置的灵敏性通常用灵敏系数来衡量灵敏系数越大则保护的灵敏度就越高反之就越低。
四、可靠性可靠性是指在规定的保护范围内发生了属于它应该动作的故障时它不应该拒绝动作而在其他不属于它应该动作的情况下则不应该误动作。
以上四个基本要求之间有的相辅相成有的相互制约需要针对不同的使用条件分别地进行协调。
此四个基本要求是分析研究继电保护的基础也是贯穿全课程的一个基本线索。
根据保护元件在电力系统中的地位和作用来确定具体的保护方式以满足其相应的要求3. 2.功率方向判别元件实质上是在判别什么？为什么会存在“死区”？什么时候要求它动作最灵敏？答：功率方向判别元件实质是判别加入继电器的电压和电流之间的相位Φ，并且根据一定关系[cos(Φ+a)是否大于0]判别出短路功率的方向。
为了进行相位比较，需要加入继电器的电压、电流信号有一定的幅值（在数字式保护中进行相量计算、在模拟式保护中形成方波），且有最小的动作电压和电流要求。
当短路点越靠近母线时电压越小，在电压小于最小动作电压时，就出现了电压死区。
在保护正方向发生最常见故障时，功率方向判别元件应该动作最灵敏.4. 3.简述下列电流保护的基本原理，并评述其优缺点: (l)相间短路的三段式电流保护; (2)零序电流保护; (3)中性点非直接接地系统中的电流电压保护。
电力系统继电保护复习资料
电力系统继电保护一．选择填空题1.高压电网中，单相接地短路次数占所有短路次数的85%以上。
2.继电保护装置由测量比较元件、逻辑判断元件和执行输出元件组成。
3.每个重要的电力元件配备两套保护，既是主保护和后备保护，后备保护包括远后备和近后备保护。
4.对继电保护的四个基本要求：可靠性、选择性、速动性和灵敏性。
（故障切除时间等于保护装置和断路器动作时间的总和）5.返回电流与启动电流的比值称为继电保护的返回系数，可表示为K re=I re/I op，返回系数恒小于1。
6.整定原则按躲开下一条线路出口短路的条件整定。
7.三段保护范围最大，一段保护灵敏性最强。
8.电流保护的接线方式有三相星形接法和两相星形接法两种方式。
9.在两相星形接线的中性点上再接入一个继电器，利用这个继电器能提高灵敏系数。
10.潜动是指在只加入电流信号或只加入电压信号的情况下，继电器就能够动作的现象。
发生潜动的最大危害是在反方向出口处三相短路时，此时U r≈0，而I r很大，方向元件本应将保护装置闭锁，如果此时出现了潜动，就有可能使保护装置失去方向性而误动作。
造成潜动的原因主要是形成方波开环运算放大器的零点漂移。
11.消弧线圈有完全补偿（容易引起震荡）、欠补偿（容易引起电压谐波）及过补偿三种补偿（使用最多）。
12.测量阻抗用Z m来表示，它定义为保护安装处测量电压U m与测量电流I m之比，即Z m=U m/I m13.距离保护一般由启动、测量、震荡闭锁、电压回路断线闭锁、配合逻辑和出口等几部分组成。
14.并联运行的电力系统或发电厂之前出现功率角范围周期性变化的现象，称为电力系统震荡。
15.电力系统的失步震荡属于严重的不正常运行状态，而不是故障状态，大多数情况下能够通过自动装置的调节自行恢复同步，或者在预订的地点由专门的震荡解列装置动作解开已经失步的系统。
用来防止系统震荡时保护误动的措施，就称为震荡闭锁。
16.电力系统震荡时，电压最低的这一点称为震荡中心。
电力系统继电保护复习题
电力系统继电保护复习题一、判断题（正确的在括号里画“√”，不正确的在括号里画“×”）1．电力系统发生故障时，继电保护装置如不能及时动作，就会破坏电力系统运行的稳定性。
（）答案：对2. 电气设备过负荷时，继电保护应将过负荷设备切除。
（）答案：错3. 电力系统继电保护装置通常应在保证选择性的前提下，使其快速动作。
（）答案：对4. 保护范围大的保护，灵敏性好。
（）答案：对5. 限时电流速断保护可以作线路的主保护。
（）答案：对6. 中性点直接接地电网发生接地短路时，故障点处零序电压最低。
（）答案：错7. 全阻抗继电器动作没有方向性。
（）答案：对8. 方向阻抗继电器的动作阻抗与测量阻扰的阻抗角无关。
（）答案：错9. 长线路的测量阻抗受故障点过渡电阻的影响比短线路大。
（）答案：错10. 高频阻波器的作用是将高频信号限制在被保护的输电线路以内，而不致穿越到相邻线路上去。
（）答案：对11．某些情况快速性与选择性有矛盾时，应在满足快速性的情况下，尽可能做到选择性。
（）答案：错12. 电流继电器的返回系数小于1，而低电压继电器的返回系数大于1。
（）答案：对13.某线路装有三段式电流保护，若在第I段保护区内发生故障，则由第I段保护动作切除故障，而第Ⅱ、第Ⅲ段不起动。
（）答案：错14. 为保证可靠性，一般说来，宜选用尽可能简单的保护方式。
（）答案：对15. 动作阻抗为直径的圆是方向阻抗继电器。
（）答案：对16. 差动保护和瓦斯保护都能反应变压器油箱内部的故障，因此，这两套保护可互相代替，只装一套即可。
（）答案：错17. 反应过量保护和欠量保护的灵敏系数定义相同。
（）答案：错18. 全阻抗继电器动作没有方向性。
（）答案：对19. 对于反应电流升高而动作的电流保护来讲，能使该保护装置起动的最小电流称为保护装置的动作电流。
（）答案：对20.发电机过负荷保护只用一个电流继电器，是因为发电机极少出现三相过负荷。
（）答案：对21.某些情况速动性与选择性有矛盾时，应在满足速动性的情况下，尽可能做到选择性。
