某煤矿井下采区变电所供电系统设计
煤矿采区变电所的设计
煤矿采区变电所的设计摘要采区供电是否安全可靠和经济合理，将直接关系到人身安全和矿井生产。
在开拓系统、采煤方法及采区生产机械确定之后，需要进行采区供电计算。
其主要内容包括:负荷计算、选择动力变压器或移动式变电站的容量、型号并确定台数、供电系统的拟定、电缆线路的计算、开关设备的选择,以及整定保护的计算。
对于上述涉及的计算内容必须满足以下两个方面提出的要求：一、要保证供电的安全和经济合理；二、要保证供电的质量和可靠性。
该文结合平煤集团八矿的实际情况，主要介绍了某采区变电所的设备选择与计算，中央变电所的计算，并且对该变电所运行的经济情况进行了概算。
在实际运行中表明：该变电所的故障率大大减少，并且取得较好的经济效益。
该文对煤矿井下各类变电所的设计、井下供电系统结构的了解都有一定的参考意义。
关键词：变电所，防爆型，矿用变压器，采区供电，保护装置第1章绪论1.1 平煤八矿的自然条件1.交通位置八矿位于平顶山市东11Km，东距京广铁路孟庙车58Km,孟宝支线斜穿井田，许南公路南北贯穿井田中部，交通方便。
2.地形及地貌特征采区南部地表地势平缓，为村庄和田地，属第四系地层覆盖。
北部为山坡地，出露地层为下三迭石千峰组，采区地面标高总体在+84m~+230m间3.气象与地震本区属于大陆半干燥湿度不足带，年降雨量平均742.6mm最大降水量1323.6mm（1934年），年最小降水量373.9mm最大蒸发量2825mm（1959年），最小蒸发量1490.5mm （1964年），平均绝对湿度13.5%平均相对湿度67%，冰冻期一般为11至次年3月，最大冻土深14cm(1977.1.30)冬、春季以偏北风为主、夏季以偏南风为主，最大风速24/s，平均风速28/s.本区为6度地震烈度区4.瓦斯、煤尘、自然及地温瓦斯：依据渝煤科研[1989]124号文《关于平顶山市八矿出煤层及突出矿井坚定意见》，确定为瓦斯高突矿井煤尘：本矿井各煤层均有煤尘爆炸危险自然：本矿各煤层均有发火倾向，发火期5—6个月地漏：八矿为地漏异常矿井，地下水活动东强南弱，处于矿区排泄区下部，因而造成相对高温的采区水区5.地表水湛河自东流经井田南部，河宽50m，流量0.8~7.8m³/s沙河为井田东南部边界，河宽150~25m，流量0.8~521 m³/s。
煤矿井下采区供电系统设计分析
１ 工程 概况
某煤 矿 一采 区矿 井为倾 斜走 向，双翼 开采 ，年 生 产 能力 约６ 万 吨 ，布 置有 两炮 采工 作面 １ ０ １ ０ ６ ０、 １０ ２ ６ ０ 以及 两 掘进 工作 面 。采 区煤 实体容 量 １ ３ ｔ ．５／ ｍ，煤 层厚度 为２ 左右 。 ｍ 采 取 供 电 设计 规 范要 求 为 一 类 负 荷 ， 供 电 电 力负 荷主 要有 ４ 台刮板 输送 机 ，２ 副污 水泵 ，１ 乳 副 化 泵 ，５ 台照 明信 号综保 ，４ 台胶 带输 送机 ，４ 台局 扇 ，１ 绞车 ，２ 辆 台胶 带输 送机 ，２ 台刮板 输送 机 。 所有设备 电压均 为６ ０ ，总负荷为９ ７Ｗ ６Ｖ ２ｋ。
Ｋ＝ ． 。 由以上数据 ，不难进行 负荷 计算 为： ０ ８
∑ Ｐ 力 ０７ ＷＸ Ｋ ／ ＝ ０７ Ｖ ∑ Ｐ 扇 动 ８ ｋ Ｃ０ ８ ｋ Ａ； ｒ Ｓ 局
＝ ２ｋ １ ０ Ｗ× Ｋ／ ｏ ① ＝ ２ ｋ Ａ ￣ｃ ｓ １０ Ｖ
再 由 以上 负荷计 算可 知 ，要求 选取 的动 力变 压 器 容 量 在８ ７ Ｖ 以上 ，风 机变 压 器 容 量 不 能低 于 ０ ｋＡ
局 扇风机 需严 格依据 《 煤矿 安全 规程 》 的相 关规 定
进 行 “ 专 ”供 电设 计 ，所 谓 “ 专 ” ，就 是指专 三 三
用 线路 、专用 开关 、专用变 压器 ，遵 守采 、掘分 开 的原则 ，全部 电缆敷 设都要 在皮 带巷 内进行 。采 区
设 备如溜 子 电机 、皮 带 电机 、液压 泵 电机等 都选择 ６ ０ 作 为其 电压等 级 。 ６Ｖ
煤矿 井下采 区供 电系统设 计分析
刘 明 东
（ 山西 太原 市 西 山煤 电安 全培 训 中心 ， 西 太原 ０ ０ ５ 山 ３ ０ ３）
煤矿井下采区供电系统设计
煤矿井下采区供电系统设计一、供电线路设计1.煤矿井下采区供电线路应采用三相四线制，线路电压为380/660V，频率为50Hz。
2.采用0.4/0.69kV双皮带电缆供电，采用Y型接线方式，配电箱与电缆的连接采用专用接头，保证安全可靠。
3.供电线路应采用集中供电和分散供电相结合的方式，根据井下设备的不同需求进行合理配电。
二、配电装置设计1.采用箱式变电站作为供电系统主要配电装置，箱式变电站应具备防尘、防水、防爆等功能，能够在恶劣的井下环境中正常工作。
2.配电装置应根据井下采区的实际情况进行合理布置，确保供电系统的可靠性和安全性。
3.配电装置应具备过载、短路、漏电等保护功能，并及时报警或切断电源，确保井下设备和人员的安全。
三、电缆敷设设计1.电缆应采用阻燃、耐磨损的特殊材料，具备良好的绝缘性能和机械性能，能够在井下恶劣环境中长期稳定运行。
2.电缆敷设应避免与锚杆、滚筒等设备相接触，避免外力磨损和机械损坏。
3.电缆敷设应采用固定夹具或线槽等形式固定，确保电缆的安全可靠运行。
四、绝缘电缆保护设计1.在采区内应设置绝缘保护装置，控制电缆的绝缘电阻，确保电缆与井壁不发生电击事故。
2.绝缘保护装置应具有自动断电功能，在电缆故障发生时能够及时切断电源，避免事故扩大发生。
3.绝缘电缆保护装置应定期检查和维护，确保其正常工作。
以上是一份关于煤矿井下采区供电系统设计的基本内容，为确保井下电气设备的安全运行，设计应遵循相关的国家标准和规范，并定期进行检查和维护。
同时，设计人员还需要根据煤矿井下采区的具体情况，合理安排供电线路、配电装置和电缆敷设等。
只有确保供电系统的可靠性和安全性，才能保障煤矿井下电气设备的正常运行。
煤矿采区变电所供电设计
煤矿采区变电所供电设计一、总体设计思路1.稳定性原则：供电系统应具有良好的稳定性，能够保证煤矿采区内各设备的正常运转。
2.可靠性原则：供电系统应具有高可靠性，能够保证变电所供电中断的概率极低，并能够有效应对各种突发状况。
3.安全性原则：供电系统应符合相关的安全标准和规范，确保供电系统的安全运行，并能够防范电气火灾和其他事故的发生。
4.经济性原则：供电系统设计应兼顾经济性，尽量减少投资成本同时保证供电质量。
5.环保性原则：供电系统设计应符合环保要求，减少对环境的污染。
二、供电系统设计内容1.负荷计算：通过对矿区设备的负荷需求进行计算，确定变电所的负荷容量，以保证变电所能够稳定供电。
2.供电方案设计：根据矿区的用电需求和供电条件，设计供电方案，包括输电线路的布置、变电所的布置和容量、开关设备的选择等。
3.供电线路设计：根据输电距离、负荷容量和供电质量要求，确定供电线路的截面、种类、走向和敷设方式，并进行线路杆塔的选型和布置。
4.变电所设计：确定变电所的布置和容量，包括主变压器的容量选择、高压开关设备的选型和布置、配电装置和保护装置的选型等。
5.供电系统配套设施设计：包括照明系统、接地系统、防雷系统、电力监测系统、安全设备等。
6.供电系统保护设计：设计合理的过电流保护、过电压保护、短路保护等措施，确保供电系统的安全性和可靠性。
7.供电系统运维设计：设计供电系统的运维管理办法，包括设备维护、故障排除、检修计划制定等。
三、供电系统设计要点1.考虑煤矿采区的特殊环境要求，对供电设备进行防爆设计，并选用合适的防爆型号设备。
2.根据供电线路的长度和负荷情况，选择合适的输电电压等级，以减少线路损耗和投资成本。
3.合理设计变电所的布置，使其满足矿区用电的需求，并兼顾安全、经济和运维的要求。
4.选用可靠性高的开关设备和保护装置，提高供电系统的可靠性和安全性。
5.提前考虑供电系统的扩容需求，合理规划变电所的容量和配电装置的备用容量。
煤矿井下供电设计

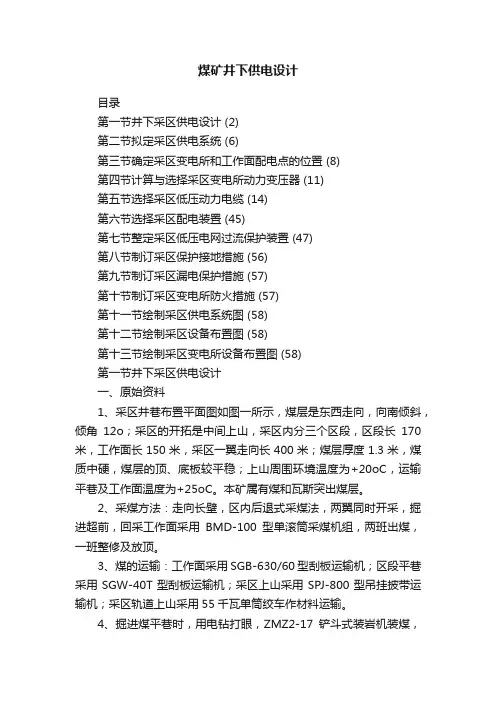

煤矿井下供电设计目录第一节井下采区供电设计 (2)第二节拟定采区供电系统 (6)第三节确定采区变电所和工作面配电点的位置 (8)第四节计算与选择采区变电所动力变压器 (11)第五节选择采区低压动力电缆 (14)第六节选择采区配电装置 (45)第七节整定采区低压电网过流保护装置 (47)第八节制订采区保护接地措施 (56)第九节制订采区漏电保护措施 (57)第十节制订采区变电所防火措施 (57)第十一节绘制采区供电系统图 (58)第十二节绘制采区设备布置图 (58)第十三节绘制采区变电所设备布置图 (58)第一节井下采区供电设计一、原始资料1、采区井巷布置平面图如图一所示，煤层是东西走向，向南倾斜，倾角12o；采区的开拓是中间上山，采区内分三个区段，区段长170米，工作面长150米，采区一翼走向长400米；煤层厚度1.3米，煤质中硬，煤层的顶、底板较平稳；上山周围环境温度为+20oC，运输平巷及工作面温度为+25oC。
本矿属有煤和瓦斯突出煤层。
2、采煤方法：走向长壁，区内后退式采煤法，两翼同时开采，掘进超前，回采工作面采用BMD-100型单滚筒采煤机组，两班出煤，一班整修及放顶。
3、煤的运输：工作面采用SGB-630/60型刮板运输机；区段平巷采用SGW-40T型刮板运输机；采区上山采用SPJ-800型吊挂披带运输机；采区轨道上山采用55千瓦单筒绞车作材料运输。
4、掘进煤平巷时，用电钻打眼，ZMZ2-17铲斗式装岩机装煤，开切眼掘进，加设调度绞车。
人工装煤。
5、工作面采用金属支架和绞接顶梁（梁长1.2米）回柱。
6、采区内各用电设备的台数及其技术数据见表1。
它们的分布位置见图一。
二、任务1、确定采区变电所和工作面配电点的位置；2、拟定采区供电系统；3、计算与选择采区变电所动力变压器（型号、容量、台数）；4、选择采区低压动力电缆（型号、长度、芯数、截面）；5、选择采区配电装置；6、整定采区低压电网过流保护装置；7、制订采区保护接地措施；8、制订采区漏电保护措施；9、制订采区变电所防火措施；10、绘制采区供电系统图；11、绘制采区设备布置图；12、绘制采区变电所设备布置图。
矿山机电《井下变电所供电设计》
矿山机电《井下变电所供电设计》摘要随着生产规模的扩大和新煤层的勘探，为了满足生产发展的需要，根据新采区的实际情况,对其所需设备及供电线路等进行设计，本设计阐述了采区供电系统中各用电设备的选型及其计算过程，如变压器、电缆、开关的选择等，并对其进行整定和校验，设计中比较详细地叙述了矿用电缆及电气设备的选定原则以及井下各种保护装置的选择和整定。
前言我国的煤炭事业发展较为迅速，也是一个煤业大国。
这样就要求对煤矿企业要有一个完整、且合理的供电系统。
好的供电系统，对于企业来说，可以更好的利用电力资源和合理的分配，促进安全生产和降低生产成本等等。
煤矿井下供电尤其重要。
因为它涉及到煤矿企业的生产、安全及效率。
由于井下环境的特殊性，这样就供电系统提出更高的要求。
所有的设计方案都要以《煤矿安全规程》、《煤矿井下供电设计规范》、《煤矿电工手册》等为准则。
本说明书是根据十矿的实际情况、地理条件而制订的。
十矿属于高瓦斯矿井，所以在设计的同时，除了满足对供电的基本要求外，还应当注意电气设备的选择，（采用煤矿专用设备）电气保护装置等等。
总之，所有的供电系统都是为了井下安全生产所服务为目的。
设计一套完整、完善的井下供电系统，对煤矿安全生产是必不可缺少的概况矿井基本概况一、交通位置平煤十矿位于河南省平顶山市东部，距平顶山市区中心约5km，东与十二矿为邻，西与一矿相邻。
十矿工业广场有矿区专用铁路与国铁京广线、焦支线相连接，矿区专用铁路线与孟宝线平顶山东站相接。
二、地形地势井田的东南部为开阔的冲积～洪积平原，西北部为砂岩组成的高山，山脊平缓，山坡陡峭，约为30°，向南逐步过渡到平原。
地势是西北高，东南低。
西北部有平顶山，北部为马棚山，山的相对标高为＋360m～＋460m，平原一般+80～+100m。
三、地震1、气象根据平顶山历年的气象资料，本区属大陆性半干燥湿度不足带，年平均降雨量794.6mm，年最大降雨量为1323.6mm，雨季一般集中在7～9月份。
煤矿采区变电所设计(毕业设计)
教学单位学生学号学院毕业设计（论文）题目：煤矿采区变电所毕业设计年级：学号：姓名：专业：指导教师：年月日煤矿采区变电所设计毕业设计（论文）评价表煤矿采区变电所设计煤矿采区变电所设计摘要本文首先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。
从负荷增长方面阐明了建站的必要性，然后通过对拟建变电站的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了220kV，110kV，10kV以及站用电的主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了站用变压器的容量及型号，最后，根据最大持续工作电流及短路计算的计算结果，对高压熔断器，隔离开关，母线，绝缘子和穿墙套管，电压互感器，电流互感器进行了选型，从而完成了XZ变电站电气一次部分初步的设计。
本次设计论文是以我国现行的各有关规范规程等技术标准为依据，所设计是一次初步设计，根据任务书提供原始资料，参照有关资料及书籍，对各种方案进行比较而得出。
关键词：采区供电，采区负荷，电网漏电保护，采区机电设备，变压器，二次回路煤矿采区变电所设计目录第一章绪论 (1)第二章拟定采区供电系统的原则 (2)2.1 采区高压供电系统的拟定原则 (2)2.2 采区低压供电系统的拟定原则 (2)2.2.1 采区供电对电能的要求 (2)2.2.2 费用和环境要求 (3)2.2.3 采区主要设备 (3)2.3 采区负荷的计算及变压器容量、台数确定 (4)2.3.1 变压器选择注意事项 (4)2.3.2 台数的确定 (4)2.3.3 采区负荷的计算及变压器容量、台数确定 (4)2.4 采区低压供电网络的计算 (5)2.4.1 电缆型号确定 (5)2.4.2 电缆长度确定 (5)2.4.3 选择支线电缆 (5)2.4.4 干线电缆的选择 (8)第三章采区变电所供电设计 (12)3.1 采区变电所位置的选择 (12)3.2 采区变压器的的选择 (12)3.3 采区供电系统图 (13)3.4 配电点电缆的选择 (13)3.4.1 第一配电点电缆的选择 (13)3.4.2 第二配电点电缆的选择 (17)3.4.3 第三配电点电缆的选择 (18)3.4.4 第四配电点电缆的选择 (20)第四章低压控制电器的选择 (22)4.1 选变压器二次总馈电开关 (22)4.2 选分路配电开关 (22)4.3 各配电点起动器的选择 (22)第五章过流保护整定 (24)5.1 采区保护措施 (24)5.1.1 采区接地保护措施 (24)5.1.2 采区漏电保护措施 (25)5.1.3 采区变电所的防火措施 (25)5.2 配电点过流保护整定 (25)5.2.1 第一配电点过流保护整定 (25)5.2.2 第二配电点过流保护整定 (27)5.2.3 第三配电点过流保护整定 (29)煤矿采区变电所设计5.2.4 第四配电点过流保护整定 (31)第六章结论 (34)参考文献 (35)致谢 (36)煤矿采区变电所设计第一章绪论电力工业是国民经济的重要部门之一，它是负责把自然界提供的能源转换为供人们直接使用的电能的产业。
矿井采区变电所设计
矿井采区变电所设计
在矿井采区变电所的设计中，需要考虑以下几个方面的因素：
1.供电容量：根据矿井的采掘规模和电力需求，设计足够的供电容量，确保能够满足矿井正常生产所需的电能。
需要考虑采区的用电负荷、主要
设备的电力需求等因素。
2.设备选择：选择符合矿井特点和需求的变电设备，如变压器、开关
设备等。
需要考虑设备的可靠性、适用性和安全性，以确保设备的正常运
行和保护采区供电系统免受损害。
3.布置和接线：根据矿井采区的实际情况，合理布置变电设备和设施。
需要考虑变电所的空间布局、设备的相对位置和安全间距，以及设备的接
线方式和路径。
布置要能够方便设备的操作、维护和检修。
4.防护和环境安全：矿井采区变电所需要具备一定的防护措施，以防
止火灾、爆炸等事故的发生。
需要考虑防火、防爆、防水等特殊要求，并
确保变电所的环境安全和人员的安全。
5.停电和备用供电：为了应对短暂的停电情况和设备故障，需要设置
备用供电设备或备用电源，以确保供电的连续性和稳定性。
需要考虑备用
供电设备的容量和可靠性，以及切换方式和时间。
6.环境影响评价：为了确保矿井采区变电所的建设和运行不对环境造
成污染和破坏，需要进行环境影响评价。
需要考虑变电所建设对周围环境
的影响，如噪音、振动、电磁辐射等，并采取相应的措施进行管理和治理。
总之，矿井采区变电所设计是一个复杂而关键的任务，需要综合考虑矿井采区的电力需求、设备选择、布置和环境安全等要素，以提供安全、稳定和可靠的供电方案，支持矿井的正常生产运行。
