OptiX OSN3500以太网EGT2、EFT8和EFT8A单板功能列表
OptixOSN3500光端机产品描述
华为Optix OSN3500 光端机1. 华为Optix OSN3500光端机产品描述：OptiX OSN 3500 智能光传输系统是继承了MSTP 技术的全部特点，与传统SDH、MSTP网络保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous Serial Interface)、RPR等技术为一体的新一代10G/2.5G多业务光传输平台(MSTP)，Optix OSN3500主要应用在城域网络中的骨干与汇聚层，OptixOSN3500为现有SDH设备向智能光网络设备过渡提供了完善的解决方案。
2. Optix OSN3500.产品性能描述2.1 Optix OSN3500 高性价比的平台化OptiX OSN 7500/3500/2500/1500业务板件、软件完全兼容，构成统一平台。
这样可以大大降低维护成本以及备板备件的成本。
Optix OSN3500智能平台在业务能力方面高效组合，给运营商最高性价比的解决方案；Optix OSN3500同时与华为已有的设备可以混合组网，Optix OSN3500可以纳入华为光网络网管解决方案进行统一管理。
2.2 Optix OSN3500灵活的设备配置STM-64/16兼容设备；支持网络设备从2.5G到10G的在线升级。
2.3 Optix OSN3500大容量调度具备高阶512×512 VC-4，低阶8064×8064 VC-12或等效的VC-3交叉能力。
2.4 Optix OSN3500多业务提供业务接口支持STM-1(O/E)；支持STM-4/16/64标准或级联业务；支持E1/T1/E3/T3/E4；支持FE、GE业务的透传和交换；支持ATM业务；支持IMA业务；支持SAN业务和视频业务；提供基于GMPLS的快速端到端业务。
OptiX OSN3500系统控制与通信单元介绍
系统控制与通信单元
开关名 RESET ALMCUT
功能说明 复位按钮 告警切除开关
4
华为机密，未经许可不得扩散 文档密级：内部公开
系统控制与通信单元
设备ID号
物理设备的唯一标识符 取消ID拨码，支持软件设置ID 缺省ID＝49136（0xBFF0）
设置范围ID＝1～49136
对外IP地址
网段129.9.A.B/255.255.0.0 除非人为设置，否则IP跟随ID变化 A、B由ID号决定，即A*256+B=ID
5
华为机密，未经许可不得扩散 文档密级：内部公开
系统控制与通信单元
MDB 、DRDB
均为SDRAM，
MDB与DRDB内 容即时备份 FDB0、FDB1 每隔30分钟周期 定时备份，
¨ Ï ¿ ú ´ ¦ À í Ä £ ¿ é
ç Ô µ ´ ¼ ´ ¿ Ø Ä £ ¿ é
Ø Ö ¿ Æ Ä £ ¿ é
¨Ð Í Å Ä £ ¿ é
Í ¹ ø Ü ½ Ó ¿ Ú F&f OAM
+3.3V -48V ç Ô µ ´ Ä £ ¿ é +2.7V +5V
3
华为机密，未经许可不得扩散 文档密级：内部公开
alarm）
告警原因
单板未插； 单板插座已松动； 以太网通信故障。
POWER_FAIL：电源故障（PDH interface loss of signal）
告警原因
电源板开关未打开； 电源板失效； 时钟板故障或不在位；
供电电池电量过低或出现故障。
11
华为机密，未经许可不得扩散 文档密级：内部公开
OSN3500设备PEG8单板功能特性
自协商
支持
非自协商
支持
端口状态查询/设置
支持
接口类型查询
支持
光功率门限值查询/设置
支持
单向模式查询/设置
不支持
业务规格
处理能力
处理能力与槽位有关：
当单板插在子架的slot 1～slot 3、slot 16时，处理能力为全双工2.5Gbit/s。
当单板插在子架的slot 4～slot 6、slot 13～slot 15时，处理能力为全双工5Gbit/s。
保护方式
Tunnel APS
支持1+1（单端/双端）和1:1（双端），满足ITU-T Y.1720和ITU-T G.8131标准。
APS数量：1K。
PW APS
支持1+1（单端/双端）、1:1（双端）和PW FPS（单端），满足ITU-T Y.1720和ITU-T G.8131标准。
APS数量：1K。
OSN3500
PEG8单板功能特性
功能和特性
描述
基本功能
直接从面板出线，接入和处理8路GE光/电信号。
接口类型
支持1000BASE-SX、1000BASE-LX、1000BASE-VX、1000BASE-ZX光接口，光接口采用LC连接器，支持0.5km、10km、40km、80km距离传输。
支持CWDM彩色光接口，光接口采用LC连接器，支持40km和80km传输距离。
与N6GSCC配合：8K
E-LAN
支持，可处理业务数量：1020。
E-LAN业务静态MAC地址数量：2K。
E-Aggr
不支持
以太网数据帧格式
支持IEEE 802.3、Ethernet II、IEEE 802.1q/p帧格式封装。
OptiX OSN3500EFT8单板的面板介绍
OptiX OSN3500EFT8单板的面板介绍EFT8单板的面板上有单板指示灯、接口和条形码。
1.面板图EFT8单板面板外观图如图1所示。
图1 EFT8面板外观图2.指示灯单板面板上的指示灯有：1）单板硬件状态灯（STAT）—红绿双色指示灯2）业务激活状态灯（ACT）—绿色指示灯3）单板软件状态灯（PROG）—红绿双色指示灯4）业务告警指示灯（SRV）—红、绿、黄三色指示灯5）连接状态指示灯（LINK）—绿色指示灯6）数据收发指示灯（ACT）—橙色指示灯单板指示灯的具体含义请参见OptiXOSN设备及单板上的3.接口EFT8单板面板上共有8个FE接口，各接口类型和用途如表1所示。
表1 EFT8单板接口说明面板接口接口类型用途FE1 RJ-45 接收和发送10Base-T/100Base-TX信号。
FE2 RJ-45 接收和发送10Base-T/100Base-TX信号。
FE3 RJ-45 接收和发送10Base-T/100Base-TX信号。
FE4 RJ-45 接收和发送10Base-T/100Base-TX信号。
FE5 RJ-45 接收和发送10Base-T/100Base-TX信号。
FE6 RJ-45 接收和发送10Base-T/100Base-TX信号。
FE7 RJ-45 接收和发送10Base-T/100Base-TX信号。
FE8 RJ-45 接收和发送10Base-T/100Base-TX信号。
RJ-45接口的管脚说明如表2所示。
表2 EFT8单板的RJ-45接口管脚说明针脚描述1 发送正极2 发送负极3 接收正极4 接地5 接地表2 EFT8单板的RJ-45接口管脚说明针脚描述6 接收负极7 接地8 接地。

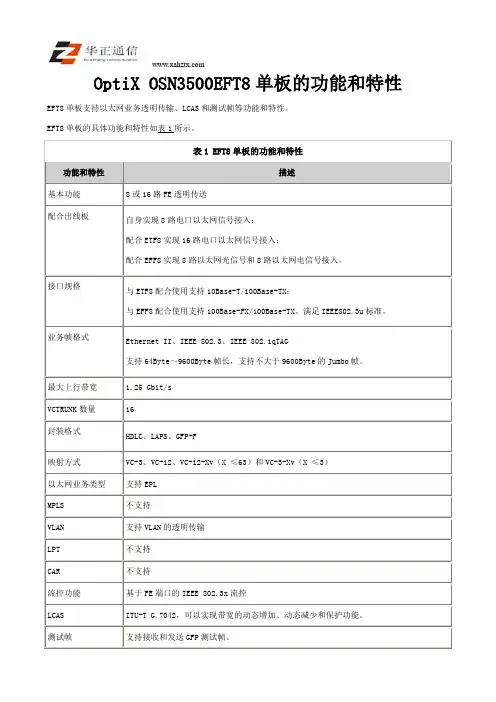

OptiX OSN3500EFT8单板的功能和特性
OptiX OSN3500EFT8单板的功能和特性EFT8单板支持以太网业务透明传输、LCAS和测试帧等功能和特性。
EFT8单板的具体功能和特性如表1所示。
表1 EFT8单板的功能和特性
功能和特性描述
基本功能8或16路FE透明传送
配合出线板
自身实现8路电口以太网信号接入；
配合ETF8实现16路电口以太网信号接入；
配合EFF8实现8路以太网光信号和8路以太网电信号接入。
接口规格
与ETF8配合使用支持10Base-T/100Base-TX；
与EFF8配合使用支持100Base-FX/100Base-TX。
满足IEEE802.3u标准。
业务帧格式
Ethernet II、IEEE 802.3、IEEE 802.1qTAG
支持64Byte～9600Byte帧长，支持不大于9600Byte的Jumbo帧。
最大上行带宽 1.25 Gbit/s
VCTRUNK数量16
封装格式
HDLC、LAPS、GFP-F
映射方式VC-3、VC-12、VC-12-Xv（X ≤63）和VC-3-Xv（X ≤3）
以太网业务类型支持EPL
MPLS 不支持
VLAN 支持VLAN的透明传输
LPT 不支持
CAR 不支持
流控功能基于FE端口的IEEE 802.3x流控
LCAS ITU-T G.7042，可以实现带宽的动态增加、动态减少和保护功能。
测试帧支持接收和发送GFP测试帧。
表1 EFT8单板的功能和特性功能和特性描述
以太网性能监测支持端口级的以太网性能监测。
告警和性能提供丰富的告警和性能事件，便于设备的管理和维护。
