TL431_典型应用电路
TL43典型应用电路
TL431 典型应用电路及稳压电路TL431就是一个有良好得热稳定性能得三端可调分流基准源。
她得输出电压用两个电阻就可以任意得设置到从Verf(2、5V)到36V范围内得任何值。
该器件得典型动态阻抗为0、2Ω,在很多应用中用它代替齐纳二极管,例如,数字电压表,运放电路,可调压电源,开关电源等。
TL431就是一种并联稳压集成电路。
因其性能好、价格低,因此广泛应用在各种电源电路中。
其封装形式与塑封三极管9013等相同。
TL431精密可调基准电源有如下特点:稳压值从2、5~36V连续可调;参考电压原误差+-1、0%,低动态输出电阻,典型值为0、22欧姆输出电流1、0~100毫安;全温度范围内温度特性平坦,典型值为50ppm;低输出电压噪声。
主要参数三端可调分流基准源可编程输出电压:2、5V~36V电压参考误差:±0、4% ,典型值25℃(TL431B)低动态输出阻抗:0、22Ω(典型值)等效全范围温度系数:50 ppm/℃(典型值)温度补偿操作全额定工作温度范围稳压值送从2、5--36V连续可调,参考电压原误差+-1、0%,低动态输出电阻,典型值为0、22欧姆,输出电流1、0--100毫安。
全温度范围内温度特性平坦,典型值为50ppm,低输出电压噪声。
封装:TO-92,PDIP-8,Micro-8,SOIC-8,SOT-23最大输入电压为37V最大工作电流150mA内基准电压为2、5V输出电压范围为2、5~36V内部结构TL431得具体功能可以用下图得功能模块示意。
由图可以瞧到,VI就是一个内部得2、5V得基准源,接在运放得反向输入端。
由运放得特性可知,只有当REF端(同向端)得电压非常接近VI(2、5V)时,三极管中才会有一个稳定得非饱与电流通过,而且随着REF端电压得微小变化,通过三极管图1得电流将从1到100mA变化。
当然,该图绝不就是TL431得实际内部结构,但可用于分析理解电路。
2Jsx570。
TL431的封装,引脚图及应用电路设计
TL431的封装,引脚图及应用电路设计
TL431的输出电压连续可调达36V，工作电流范围宽达0.1-100mA，动态电阻典型值为0.22欧,输出杂波低。
TL431封装,引脚图及典型应用电路
TL431是T092封装,引脚图及内部结构如图1所示
图2是TL431的典型应用，其中3、2脚两端输出电压V=2.5(R2十R3)V/R3。
如果改变R2的阻值大小，就可以改变输出基准电压大小。
图1 tl431管脚图图2 tl431内部等效结构
TL431扩流电源电路图
图3是利用它作电压基准和驱动外加场效应管K790作调整电晶体构成输出电流大(约6A)、电路简单、安全的稳压电源。
工作原理是:220v电压经变压器B降压、D1-D4组成为桥式整流、C1滤波电容。
此外D5、D6、C2、C3组成倍压电路(使得Vdc=60V)，Rw、R3组成分压电路，TL431、R1组成取样放大电路，9013、R2组成限流保护电路，场效应管K790作调整管(可直接并联使用)以及C5是输出濾波器电路。

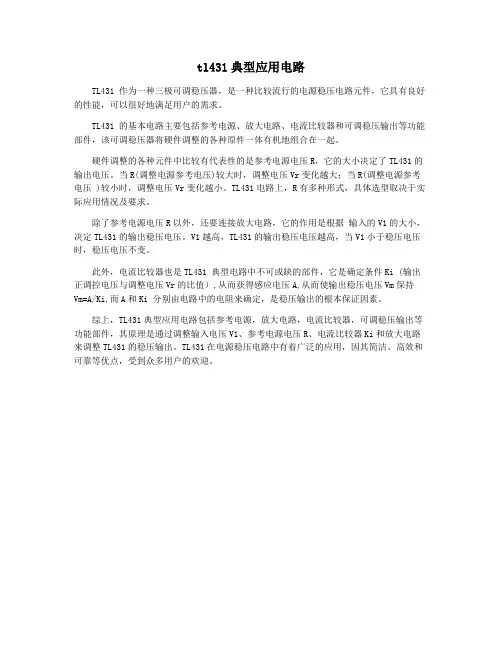

tl431典型应用电路
tl431典型应用电路
TL431 作为一种三极可调稳压器，是一种比较流行的电源稳压电路元件，它具有良好的性能，可以很好地满足用户的需求。
TL431 的基本电路主要包括参考电源、放大电路、电流比较器和可调稳压输出等功能部件，该可调稳压器将硬件调整的各种原件一体有机地组合在一起。
硬件调整的各种元件中比较有代表性的是参考电源电压R，它的大小决定了TL431的输出电压。
当R(调整电源参考电压)较大时，调整电压Vr变化越大；当R(调整电源参考电压 )较小时，调整电压Vr变化越小。
TL431电路上，R有多种形式，具体选型取决于实际应用情况及要求。
除了参考电源电压R以外，还要连接放大电路，它的作用是根据输入的V1的大小，决定TL431的输出稳压电压。
V1越高，TL431的输出稳压电压越高，当V1小于稳压电压时，稳压电压不变。
此外，电流比较器也是TL431 典型电路中不可或缺的部件，它是确定条件Ki (输出正调控电压与调整电压Vr的比值）,从而获得感应电压A,从而使输出稳压电压Vm保持Vm=A/Ki,而A和Ki 分别由电路中的电阻来确定，是稳压输出的根本保证因素。
综上，TL431典型应用电路包括参考电源，放大电路，电流比较器，可调稳压输出等功能部件，其原理是通过调整输入电压V1、参考电源电压R、电流比较器Ki和放大电路来调整TL431的稳压输出。
TL431在电源稳压电路中有着广泛的应用，因其简洁、高效和可靠等优点，受到众多用户的欢迎。
TL431详细解读及典型电路资料
TL431详细解读及典型电路资料TL431德州仪器公司（TI）生产的TL431是一是一个有良好的热稳定性能的三端可调分流基准源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值（如图2）。
该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。
平面向上，元件脚向自己．左起，1脚（R）REF也就是控制极．2脚（A）ANODE （元件符号像二极管的正极．3脚（K）CATHODE（类似二极管的负极）介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。
它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。
该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。
特点：•可编程输出电压为36V•电压参考误差：±0.4％，典型值@25℃（TL431B）•低动态输出阻抗，典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型•温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unless otherwise noted.)最大额定值（环境温度范围适用，除非另有说明。
）Rating 参数Symbol符号数值Unit单位Cathode to Anode Voltage阴极阳极电压VKA 37 V Cathode Current Range, Continuous 阴极电流范围，连续IK –100 to +150 mA Reference Input Current Range, Continuous 参考输入电流范围，连续Iref –0.05 to +10 mA OperatingJunctionTemperature工作结温TJ 150 ℃Operating Ambient Temperature Range 操作环境温度范围TL431I,TL431AI, TL431BITA–40 to +85℃TL431C, TL431AC, TL431BC0 to +70StorageTemperature Range储存温度范围Tstg –65 to +150 ℃Total Power Dissipation总耗散功率常温@ TA = 25℃Derate above 25℃ Ambient Temperature D, LP后缀塑封PD0.70W P后缀塑封 1.10DM 后缀塑封0.52Total Power Dissipation @ TC = 25℃ Derate above 25℃Case Temperature 总耗散功D, LP后缀塑封PD1.5W P后缀塑封 3.0率 外壳温度RECOMMENDED OPERATING CONDITIONS 建议操作条件Condition 条件Symbol 符号 Min 最大值 Max 最小值 Unit 单位 Cathode to Anode Voltage 阴极阳极电压 VKA Vref 36 V Cathode Current 阴极电流IK1.0100mATHERMAL CHARACTERISTICS 热特性 Characteristic 特性Symbol 符号 D, LP 后缀封装P 后缀封装DM 后缀封装Unit 单位 Thermal Resistance, Junction –to –Ambient 热阻，结点到环境 RqJA 178 114 240 ℃/W Thermal Resistance, Junction –to –Case 热阻，结到外壳RqJC8341–℃/WELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电气特性（25℃ ，除非另有说明。

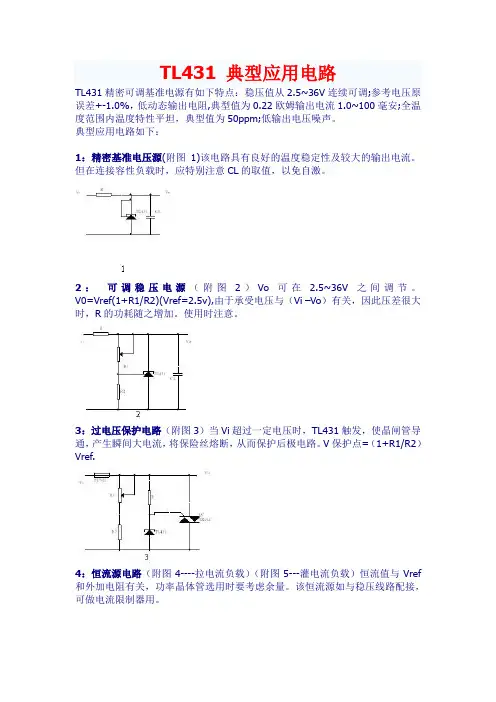

【文章总汇】TL431 典型应用电路
TL431 典型应用电路TL431精密可调基准电源有如下特点：稳压值从2.5~36V连续可调;参考电压原误差+-1.0%，低动态输出电阻,典型值为0.22欧姆输出电流1.0~100毫安;全温度范围内温度特性平坦，典型值为50ppm;低输出电压噪声。
典型应用电路如下：1：精密基准电压源(附图1)该电路具有良好的温度稳定性及较大的输出电流。
但在连接容性负载时，应特别注意CL的取值，以免自激。
2：可调稳压电源（附图2）Vo可在 2.5~36V之间调节。
V0=Vref(1+R1/R2)(Vref=2.5v),由于承受电压与（Vi –Vo）有关，因此压差很大时，R的功耗随之增加。
使用时注意。
3：过电压保护电路（附图3）当Vi超过一定电压时，TL431触发，使晶闸管导通，产生瞬间大电流，将保险丝熔断，从而保护后极电路。
V保护点=（1+R1/R2）Vref.4：恒流源电路（附图4----拉电流负载）（附图5---灌电流负载）恒流值与Vref 和外加电阻有关，功率晶体管选用时要考虑余量。
该恒流源如与稳压线路配接，可做电流限制器用。
5：比较器（附图6）它是巧妙的运用了Vref=2.5v这个临界电压。
当Vi<Vref,Vo=V+,当Vi>Vref时，Vo=2V由于TL431内阻小，因而输入输出波形跟踪良好。
6：电压监视器（附图7）利用TL431的转移特性，组成实用电压监视器。
当电压处于上下限电压之间，LED电量，上下限电压分别为（1+R1/R2）Vref和（1+R3/R4）Vref。
正确偏置TL431可获得更好的输出阻抗时间:2008-06-17 来源: 作者:安森美半导体公司Christophe BA 点击：2947 字体大小:【大中小】众所周知，TL431在开关电源(SMPS)反馈环路中是参考电压。
该器件结合了参考电压与集电极开路误差放大器，具有操作简单和成本低廉等优点。
虽然TL431已在业内被长期广泛采用，但一些设计人员仍会忽略它的偏置电流，以致在无意间降低产品的最终性能。
TL431典型电路应用
TL431典型电路应⽤TL431的⼏种基本⽤法TL431作为⼀个⾼性价⽐的常⽤分流式电压基准，有很⼴泛的⽤途。
这⾥简单介绍⼀下TL431常见的和不常见的⼏种接法。
图(1)是TL431的典型接法，输出⼀个固定电压值，计算公式是： Vout = (R1+R2)×2.5/R2，同时R3的数值应该满⾜1mA < (Vcc-Vout)/R3 < 500mA当R1取值为0的时候，R2可以省略，这时候电路变成图(2)的形式，TL431在这⾥相当于⼀个2.5V稳压管。
利⽤TL431还能组成鉴幅器，如图(3)，这个电路在输⼊电压 Vin < (R1+R2)×2.5/R2 的时候输出Vout为⾼电平，反之输出接近2V的电平。
需要注意的是当Vin在(R1+R2)*2.5/R2附近以微⼩幅度波动的时候，电路会输出不稳定的值。
TL431可以⽤来提升⼀个近地电压，并且将其反相。
如图(4)，输出计算公式为： Vout = ( (R1+R2)×2.5 - R1*Vin )/R2。
特别的，当R1 = R2的时候，Vout = 5 - Vin。
这个电路可以⽤来把⼀个接近地的电压提升到⼀个可以预先设定的范围内，唯⼀需要注意的是TL431的输出范围不是满幅的。
TL431⾃⾝有相当⾼的增益（我在仿真中粗略测试，有⼤概46db），所以可以⽤作放⼤器。
图(5)显⽰了⼀个⽤TL431组成的直流电压放⼤器，这个电路的放⼤倍数由R1和Rin决定，相当于运放的负反馈回路，⽽其静态输出电压由R1和R2决定。
这个电路的优点在于，它结构简单，精度也不错，能够提供稳定的静态特性。
缺点是输⼊阻抗较⼩，Vou t的摆幅有限。
TL431还可以搭建恒流源、⽤于施密特触发器等等。
TL431应用电路图集
文章编100816163121 文章分类：电路＞电子元件号：点击：... 关键词：TL431文章来源：互联网摘要：1、tl431用做音频放大器下图是tl431用作电压比较器：它是巧妙的运用了Vref=2.5v这个临界电压。
当Vi<Vref,Vo=V+,当Vi>Vref时，Vo=2V由于TL431内阻小，因而输入输出波形跟踪良好。
当比较电压大于2.5V时候可以采取电阻分压然后再比较，（但是显然这对输入阻抗有一定的影响）；同样当比较电压低于2.5V时候可以采用1.24V的tl432。
(400mW单声道功率放大电路) 2、tl431大电流电源3、tl431用做上下限检测器4、tl431用作延时器5、tl431用作电流源（恒流源）6、基于TL431的精密5V稳压器7、TL431开关电源上的应用在过去的普通开关电源设计中，通常采用将输出电压经过误差放大后直接反馈到输入端的模式。
这种电压控制的模式在某些应用中也能较好地发挥作用，但随着技术的发展，当今世界的电源制造业大多已采用一种有类似拓扑结构的方案。
此类结构的开关电源有以下特点：输出经过TL431(可控分流基准)反馈并将误差放大，TL431的沉流端驱动一个光耦的发光部分，而处在电源高压主边的光耦感光部分得到的反馈电压，用来调整一个电流模式的PWM控制器的开关时间，从而得到一个稳定的直流电压输出。
上图是一个实用的4W开关型5V直流稳压电源的电路。
该电路采用了此种拓扑结构并同时使用了TOPSwitch技术。
图中C1、L1、C8和C9构成EMI滤波器，BR1和C2对输入交流电压整流滤波，D1和D2用于消除因变压器漏感引起的尖峰电压，U1是一个内置MOSFET的电流模式PWM控制器芯片，它接受反馈并控制整个电路的工作。
D3、C3是次极整流滤波电路，L2和C4组成低通滤波以降低输出纹波电压。
R2和R3是输出取样电阻，两者对输出的分压通过TL431的REF端来控制该器件从阴极到阳极的分流。
tl431的原理及应用
TL431的原理及应用1. TL431概述TL431是一种经典的程序控制电压参考源，也称为可调调整电压稳压器。
它是由德州仪器（Texas Instruments）公司推出的，被广泛应用于各种电子设备中。
2. TL431的工作原理TL431是一种三端可调稳压器，其内部有一个参考电压源、比较放大器和输出驱动器。
TL431的输出电压可以根据参考电压和输入电压进行调节。
TL431的基本工作原理如下： - 当输入电压高于参考电压时，TL431的输出电压将增大，从而降低输入电压。
- 当输入电压低于参考电压时，TL431的输出电压将减小，从而增加输入电压。
3. TL431的应用3.1 电源稳压器TL431常用于电源稳压器中，通过控制输出电压稳定在设定值附近，保证电子设备正常工作。
3.2 锂电池充电器TL431可以作为锂电池充电器中的电流调节器。
通过对TL431的输出电压进行调节，可以控制电流大小，从而实现锂电池的充电。
3.3 温度测量与控制TL431可以与传感器和温度控制电路结合使用，实现对温度的测量和控制。
当温度超过设定值时，TL431会输出相关信号，触发相应的保护措施。
3.4 电流控制TL431还可以用作电流控制器，通过调节输出电压来控制电流大小。
这在一些需要精确控制电流的电路中非常有用。
3.5 电压比较器由于TL431具有比较器功能，也可以用作电压比较器。
通过对比不同的输入电压，可以实现电压的自动切换和控制。
4. TL431的优势•稳定性好：TL431的输出电压可以非常稳定地调整在设定值附近。
•灵活性高：TL431可以应用于各种不同的电子设备中，并且具有多种不同的应用方式。
•可靠性强：TL431具有较高的抗干扰性和可靠性，在各种环境下都能正常工作。
5. 总结TL431作为一种经典的程序控制电压参考源，具有广泛的应用领域。
它的工作原理简单，应用灵活，可以用于电源稳压器、电流控制器、电压比较器等电子电路中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TL431 典型应用电路及稳压电路
TL431是一个有良好的热稳定性能的三端可调分流基准源。
他的输出电压用两个电阻就可以任意的设置到从Verf（2.5V）到36V范围内的任何值。
该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替齐纳二极管，例如，数字电压表，运放电路，可调压电源，开关电源等。
TL431是一种并联稳压集成电路。
因其性能好、价格低，因此广泛应用在各种电源电路中。
其封装形式与塑封三极管9013等相同。
TL431精密可调基准电源有如下特点：稳压值从 2.5~36V连续可调;参考电压原误差+-1.0%，低动态输出电阻,典型值为0.22欧姆输出电流1.0~100毫安;全温度范围内温度特性平坦，典型值为50ppm;低输出电压噪声。
主要参数
三端可调分流基准源
可编程输出电压:2.5V~36V
电压参考误差：±0.4% ，典型值25℃（TL431B）
低动态输出阻抗:0.22Ω(典型值)
等效全范围温度系数：50 ppm/℃（典型值）
温度补偿操作全额定工作温度范围
稳压值送从2.5--36V连续可调，
参考电压原误差+-1.0%，
低动态输出电阻，
典型值为0.22欧姆，
输出电流1.0--100毫安。
全温度范围内温度特性平坦，
典型值为50ppm，
低输出电压噪声。
封装：TO-92,PDIP-8,Micro-8，SOIC-8,SOT-23
最大输入电压为37V
最大工作电流150mA
内基准电压为2.5V
输出电压范围为2.5~36V
内部结构
TL431的具体功能可以用下图的功能模块示意。
由图可以看到，VI是一个内部的2.5V 的基准源，接在运放的反向输入端。
由运放的特性可知，只有当REF端（同向端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF 端电压的微小变化，通过三极管图1的电流将从1到100mA变化。
当然，该图绝不是TL431的实际内部结构，但可用于分析理解电路。
典型应用电路如下：
1：精密基准电压源(附图1)该电路具有良好的温度稳定性及较大的输出电流。
但在连接容
性负载时，应特别注意CL的取值，以免自激。
2：可调稳压电源（附图2）V o可在2.5~36V之间调节。
V0=Vref(1+R1/R2)(Vref=2.5v),由于承受电压与（Vi –V o）有关，因此压差很大时，R的功耗随之增加。
使用时注意。
3：过电压保护电路（附图3）当Vi超过一定电压时，TL431触发，使晶闸管导通，产生瞬间大电流，将保险丝熔断，从而保护后极电路。
V保护点=（1+R1/R2）Vref.
4：恒流源电路（附图4----拉电流负载）（附图5---灌电流负载）恒流值与Vref和外加电阻有关，功率晶体管选用时要考虑余量。
该恒流源如与稳压线路配接，可做电流限制器用。
5：比较器（附图6）它是巧妙的运用了Vref=2.5v这个临界电压。
当Vi<Vref,V o=V+,当Vi>Vref时，V o=2V由于TL431内阻小，因而输入输出波形跟踪良好。
6：电压监视器（附图7）利用TL431的转移特性，组成实用电压监视器。
当电压处于上下限电压之间，LED电量，上下限电压分别为（1+R1/R2）Vref和（1+R3/R4）Vref。
TL431基准发生器稳压原理及应用
如图1是TL431的框图。
一般情况下，使用时CATHODE端通过一个电阻接到电源正或调整管上，ANODE端接到电源地，REF端则一般通过分压电阻进行采样。
TL431是
一个名义电压为2.5V的电压基准，亦即图1中的V REF＝2.500V（名义值），当REF端的电压与之相等时，电路工作稳定，即三极管电流稳定不变----这时电路是通过控制内部的调整管（即三极管）工作电流的大小来达到稳压的目的。
图1
如图2是TL431的基本应用图。
正常情况下，应当在REF与CATHODE之间接一个电容，以确保电路的工作稳定。
电路的控制效果通过控制TL431内部的受控程度在一定范围内的三极管的电流来达到稳定电压V O的目的（其反馈过程，请自己尝试画出来）。
我们注意到，TL431的这个三极管实际上是和接在V O端上的负载并联的，所以，称之为并联稳压器。
事实上，如果将图中的R1、R2和TL431合成一个整体，那么我们就不难发现它和一个稳压二极管所处的位置和作用是完全相同的。
平时，你觉得稳压管是并联稳压的器件吗？如果没觉得，就得清醒一下了。
也许用稳压管的稳压电路你很熟悉，也没觉得它有什么，不过不能让人换个名称叫做并联稳压（电路）就给搞糊涂了。
图2
图片链接：TL431框图.gif TL431的基本应用1.gif
附注：
这里名义值的意思是，生产这个产品时的控制目标就是2.500V，但实际产品可能存在或高或低一些的偏差，因此，我们虽然叫它是2.500V稳压器，但实际上并不保证它一定准确地输出2.500V。
当然，误差范围是确定的，如数据表中给出了在一定温度范围内的最大值和最小值。
关于误差的概念大家不要小看，这是个可以很简单也可以很复杂的问题。
今后要讲到的。
那么TL431在电路中是串联还是并联稳压的呢？
下面通过一个合二为一的电路来说明。
不过要说明的是，这样的例子可以帮助你理解许多类似的问题。
如图，紫色线条部分所示的TL431的电流与负载部分的电流是并联的，因此是并联稳压；而蓝色线条部分所示是串联的，因此三极管的电流与负载RL的电流是串联的，因而是串联稳压。
当然，三极管的稳压精度是由TL431来控制的。
具体的稳压电压，由TL431的基准电压与分压电阻R1和R2决定。
即V O＝V REF×［（R2＋R1）÷R2］（亦见图中的公式）
TL431是一个又小又好用的基准发生器，这个图的电源，也算是比较精密的电源。
它的精密固然与TL431的VREF精度有关，但电阻R1和R2造成的误差没准要比它大呢。
TL431是常用的基准发生器，可以经常地在开关电源中看到。
用并联稳压基准TL431得出的串联稳压电源.gif。
