九年级化学化学图像题汇编专题训练答案含解析
九年级化学化学图像题汇编专题训练答案含解析一、中考化学图像题汇编1．装有50g稀硫酸的小烧杯中，不断慢慢滴加10%的Ba（OH）2溶液至过量。
有关量的变化情况见图（横坐标表示氢氧化钡溶液的质量，纵坐标表示小烧杯中量的变化）。
其中肯定不正确的是（）A．B．C．D．【来源】人教版2018届九年级下册化学同步课时练习：第十单元实验活动7 溶液酸碱性的检验【答案】B【解析】【分析】【详解】A、沉淀随Ba(OH)2溶液的加入逐渐变大，稀硫酸反应完后不再增加，选项A正确；B、稀硫酸和氢氧化钡反应生成水，氢氧化钡溶液中也含水，随着氢氧化钡溶液的加入，即使反应结束水的质量也应该不断增加，选项B不正确；C、溶液的pH随Ba(OH)2溶液的加入逐渐变大，选项C正确；D、硫酸与Ba(OH)2溶液反应生成沉淀，溶质质量分数变小，恰好反应时为零，Ba(OH)2溶液过量后溶质质量分数变大，选项D正确。
故选B。
2．下列四个图象分别对应四个变化过程，其中正确的是（）A．一定量的饱和石灰水中加入氧化钙B ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C ．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液D ．向氢氧化钾溶液中不断加水，溶液的pH 与加入水的质量关系【答案】B【解析】【分析】【详解】A 、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；B 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，铁与稀硫酸反应：2442=F Fe+H SO SO +H e ↑，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；C 、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；D 、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH 减小，但是不能减小到7，更不能小于7，不符合题意。
故选B 。
3．下列图象能正确反映其对应关系的是（ ）A．向氢氧化钠溶液中不断加水，溶液pH与加入水的质量的关系B．向盛有氧化铜的烧杯中加入稀盐酸至过量，生成氯化铜质量与加入稀盐酸质量的关系C．一定量的稀硫酸与锌粒反应，溶液的质量与反应时间的关系D．向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，生成沉淀与加入氢氧化钠溶液的质量关系【答案】D【解析】【分析】【详解】A、向氢氧化钠溶液中不断加水其溶液的pH值只能无限的接近于7，不能小于7．故A错误；B、氧化铜与稀盐酸反应得到氯化铜，所以氯化铜的量从零开始，直至氧化铜反应完，不再增加，故B错误；C、一定量的稀硫酸与锌粒反应，溶液的质量刚开始不为0，随着反应的进行，溶液的质量增加，直到反应停止，溶液的质量不再增加，故错误；D、向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，稀盐酸先与氢氧化钠反应，不生成沉淀，当稀盐酸完全反应，氢氧化钠与氯化铜反应有氢氧化铜沉淀生成，直到完全反应，沉淀的质量不再增加，故正确。
故选D。
4．下列图像能正确反映对应变化关系的是A B C D一定温度下，向不饱和硝酸钾溶液中加入硝酸钾向一定量NaOH溶液中加入稀H2SO4向一定量铁粉和铜粉的混合物中加入硫酸铜溶液向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸A．A B．B C．C D．D【答案】D【解析】试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序5．相同质量相同形状的铁和锌，分别与等质量，等浓度的稀盐酸反应，产生氢气的量与反应时间的关系如图所示，下列说法正确的是A．乙表示锌与盐酸的反应B．铁可能与盐酸恰好完全反应，而锌有剩余C．两个反应消耗金属的质量不相等D．所得溶液的质量相等【答案】C【解析】【分析】铁与稀盐酸反应原理：Fe＋2HCl=FeCl2＋H2↑，每56份铁能产生2份氢气；锌与稀盐酸反应原理：Zn＋2HCl=ZnCl2＋H2↑，每65粉锌能产生2份氢气；【详解】A、乙图像的斜率小，说明乙产生的氢气速率慢，乙的金属活泼性差，乙表示铁与盐酸的反应；故选项错误；B、甲、乙产生氢气质量相等时，每65粉锌能产生2份氢气，每56份铁能产生2份氢气，消耗锌的质量大，消耗铁的质量小，铁可能有剩余，而锌没有；故选项错误；C、甲、乙产生氢气质量相等，消耗锌的质量大，消耗铁的质量小；故选项正确；D、每65粉锌能产生2份氢气，每56份铁能产生2份氢气，锌参加反应后，所得溶液的质量大；故选选项错误；故选：C。
6．下列四个图像不能正确反映对应变化关系的是A．在密闭容器中用红磷测定空气中氧气的含量B．向一定量的氧化铜粉末中逐滴加入稀硫酸至过量C．向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量D．在饱和石灰水中加入少量生石灰【答案】A【解析】【详解】A、在密闭的容器内，红磷燃烧放热，所以容器内的压强增大，所以反应的结束，温度降低，容器内的压强减小，因为红磷燃烧消耗了氧气，所以容器内的压强小于原来的压强，该选项对应关系不正确；B、氧化铜和稀硫酸反应生成硫酸铜和水，溶液中水的质量增大，完全反应后继续加入稀硫酸，水的质量仍然增大，增大部分是稀硫酸中水的质量，增大幅度减小，该选项对应关系正确；C、反应的稀盐酸质量相等时，生成氯化亚铁质量大于生成氯化镁质量，最终生成氯化镁质量大于生成氯化亚铁质量，该选项对应关系正确；D、加入氧化钙时，和水反应生成氢氧化钙，放热，导致氢氧化钙溶解度减小，从而导致质量分数减小，完全反应后温度降低，氢氧化钙溶解度增大，仍然是饱和溶液，因此溶质质量分数增大至和原来一样，该选项对应关系正确。
故选：A。
7．质量相等的锌和铁分别和质量相等、溶质质量分数也相等的稀盐酸反应，反应情况如图所示。
则下列叙述中正确的是A．金属均反应完，一定有盐酸剩余B．盐酸均反应完，一定有锌剩余C．盐酸均反应完，一定有铁剩余D．图中a、b分别表示铁.锌的反应情况【答案】C【解析】【分析】【详解】A、金属与酸反应产生的氢气中氢元素全部来自于酸，根据图像可知，质量相等的锌和铁分别和质量相等、溶质质量分数也相等的稀盐酸反应得到的氢气一样多，说明稀盐酸全部参与反应，故A错误；B、锌和铁与稀盐酸反应的化学方程式分别为：Zn + 2HCl = ZnCl2 + H2↑，Fe + 2HCl = FeCl2 + H2↑，根据化学方程式可知，每65份质量的锌能产生2份质量的氢气，每56份质量的铁能产生2份质量的氢气，根据图像可知，质量相等的锌和铁分别和质量相等、溶质质量分数也相等的稀盐酸反应得到的氢气一样多，等质量的稀盐酸消耗的锌多，因此铁一定有剩余，锌可能有剩余，故B错误；C、由A、B 选项分析可知，盐酸均反应完，一定有铁剩余，故C正确；D、由于在金属活动性顺序中，锌排在铁之前，锌的金属活动性比铁强，所以图线a、b分别表示锌、铁的反应情况，故D错误。
故选C。
8．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。
故选D。
9．下列四个图象的变化趋势，能正确描述对应操作的（）A．足量的铁片和铝片分别与等质量、等浓度的稀盐酸反应B．将浓盐酸敞口放置在空气中C．向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸D．向pH＝12的氢氧化钠溶液中不断加入水【答案】A【解析】【分析】铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀。
【详解】A、在金属活动性顺序中，铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，铝排在铁的前面，反应速度比铁快，在图象中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的铁与铝与相同的酸反应，生成氢气的质量相同，故A正确；B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B不正确；C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图象显示是过一段时间才出现沉淀，故C不正确；D、pH＝12的氢氧化钠溶液，显碱性，向pH＝12的氢氧化钠溶液中不断加入水，pH不可能小于7，故D不正确。
故选A。
【点睛】浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，氢氧化钠溶液，显碱性，稀释pH不可能小于7。
10．下列图①~④分别与相应的操作过程相对应，其中正确的是（）A．①在恒温的条件下，将足量的氯化钠饱和溶液蒸发适量的水分，溶质质量分数的变化。
B．②向露置在空气中部分变质的氢氧化钠溶液中加入稀盐酸，气体质量的变化。
C．③向氢氧化钠溶液中不断加水稀释，溶液pH的变化。
D．④相同质量的且过量的锌粉和铁粉，分别与质量和质量分数相同的稀盐酸反应，H2质量的变化。
【答案】B【解析】【分析】【详解】A、饱和溶液恒温蒸发水分，剩余溶液还是这一温度下的饱和溶液，同一物质相同温度下的饱和溶液溶质质量分数是相等的，溶质质量分数的曲线应该是直线，故A不正确；B、变质的氢氧化钠溶液含有氢氧化钠和碳酸钠，加盐酸会先与氢氧化钠反应，不会生成气体，后与碳酸钠反应生成二氧化碳反应直至碳酸钠耗尽，故B正确；C、氢氧化钠溶液显碱性，pH大于7，加水时碱性不断变弱，但其始终显碱性，pH始终大于7，故C不正确；D、金属与酸反应是氢气是来源于酸中的氢元素，两种金属过量，则酸会全部消耗，酸量相等，故生成氢气相等，故D不正确。
九年级化学化学图像题汇编试题(有答案和解析)
九年级化学化学图像题汇编试题(有答案和解析)一、中考化学图像题汇编CaCl的混合溶液,向其中逐滴加入过量某物质X,溶液的pH随滴1．现有一定质量的盐酸和2CaCl溶液.NaCl溶液均为中性)｡则X可能是（）入X的量的变化关系如下图所示(已知2CaCO固体A．水B．澄清石灰水C．纯碱溶液D．3【来源】2017年江苏省徐州市泉山区撷秀中学中考三模化学试题【答案】C【解析】【分析】【详解】已知氯化钙溶液呈中性，盐酸呈酸性，盐酸与氯化钙的混合溶液呈酸性，pH值小于7，则有：A、向盐酸与氯化钙的混合溶液中加水，酸性溶液不断稀释，pH值无限的接近7，不会等于和大于7，A选项物质的加入与图中pH值的变化关系不对应，不符合题意；B、向盐酸与氯化钙的混合溶液中加澄清石灰水，氢氧化钙与盐酸反应生成氯化钙和水，氢氧化钙溶液呈碱性，溶液的pH值由小于7逐渐增加，氢氧化钙与盐酸恰好完全时pH值等于7，继续加入，立即大于7，并逐渐增加，B选项物质的加入与图中pH值的变化关系不对应，不符合题意；C、向盐酸与氯化钙的混合溶液中加纯碱溶液，盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，氯化钠溶液呈中性，盐酸反应完之后氯化钙与碳酸钠反应生成碳酸钙沉淀和氯化钠。
随着碳酸钠溶液的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，碳酸钠和氯化钙的反应过程中维持等于7，氯化钙完全反应后，pH大于7，C选项物质的加入与图中pH值的变化关系对应，符合题意；D、向盐酸与氯化钙的混合溶液中加碳酸钙固体，盐酸与碳酸钙反应生成氯化钙、二氧化碳和水，碳酸钙难溶于水，随着碳酸钙的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，最后维持等于7，不会继续增加，D选项物质的加入与图中pH值的变化关系不对应，不符合题意。
故选C。
2．下列四个图象不能正确反映对应变化关系的是A．向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B．向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量C．向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量D．在密闭容器中用红磷测定空气中氧气的含量【答案】D【解析】【分析】【详解】A、氧化铜与硫酸反应生成硫酸铜和水，向一定量的氧化铜粉末中逐渐加入稀硫酸，水的质量由零慢慢增大，当反应完全后，继续加入稀硫酸，溶液中水的质量继续增大，只是增大的幅度变小，故A正确；B、反应的稀盐酸质量相等时，生成氯化亚铁质量大于生成氯化镁质量，最终生成氯化镁质量大于生成氯化亚铁质量，故B正确；C、向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量，刚开始时，加入的盐酸先和氢氧化钠反应，当氢氧化钠被中和完之后，盐酸才和碳酸钠反应生成二氧化碳，故C正确；D、在密闭的容器内，红磷燃烧放热，所以容器内的压强增大，所以反应的结束，温度降低，容器内的压强减小，因为红磷燃烧消耗了氧气，所以容器内的压强小于原来的压强，故D错误。
(化学)初三化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析
（化学）初三化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析一、中考化学图像题汇编1．下列图象正确的是A．甲：向酸溶液中不断加水稀释B．乙：向碱溶液中不断加水稀释C．丙：向稀盐酸中不断加NaOH溶液D．丁：向KOH溶液中不断滴加稀硫酸【来源】人教版2020年九年级上学期第十单元第58课时课题2 酸和碱的中和反应（2)同步练【答案】B【解析】【分析】根据酸、碱溶液的稀释过程中pH的变化以及酸中加碱或碱中加酸的pH值的变化进行分析即可。
【详解】A、酸溶液显酸性pH＜7，向酸中加入水，酸性减弱，溶液的pH增大，但是不会大于7，故错误，不符合题意。
B、碱溶液显碱性pH＞7，向碱中加入水，碱性减弱，溶液的pH减小，但是不会小于7，故正确，符合题意。
C、原溶液是稀盐酸，pH<7，当加入氢氧化钠与其反应，pH逐渐增大到等于7；当稀盐酸全部反应后，随着氢氧化钠增多，pH>7，故错误，不符合题意。
D、原溶液是氢氧化钾，pH＞7，当加入稀硫酸与其反应，pH逐渐减小到等于7；当稀硫酸全部反应后，随着稀硫酸增多，pH＜7，故错误，不符合题意。
故选：B。
2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。

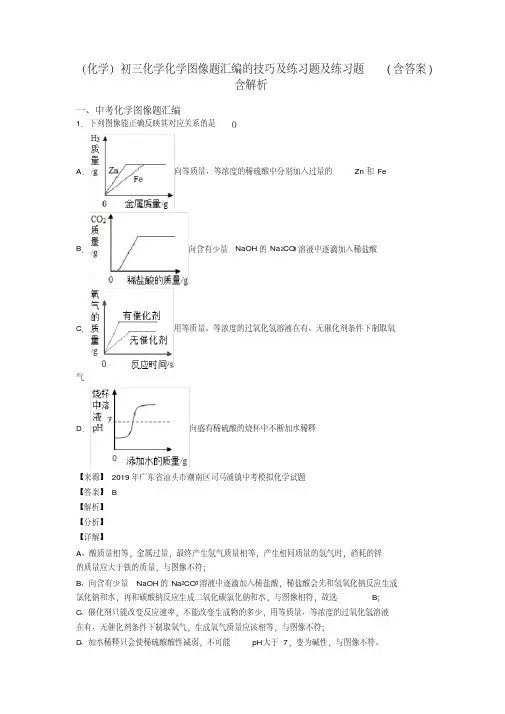

(化学)初三化学化学图像题汇编的技巧及练习题及练习题(含答案)含解析
A．一定量的稀硫酸中加入锌粒
B．向 pH=1 的溶液中加水
C．加热 KClO3 和 MnO 2 的混合物制 O2
D．一定量的 CuSO4 溶液中加 NaOH 溶液 【答案】 D
【解析】
【分析】
解答图像类的题目抓住 “三点一走势 ”，即首先看清楚横、纵坐标各表示的量，然后从起始
氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为
0，错误； D、一定量的
CuSO4 溶液中加 NaOH 溶液，发生反应： CuSO4+2NaOH==Cu(OH)2↓ +Na2SO4，故生成的沉淀
质量随着 NaOH 溶液的加入而不断增大，直至反应结束后不变，正确，故选
D
8． 如图所示的四个图像，分别对应四种过程 ,其中不正确的是 ()
pH 值的变化错误。
C、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，再与 碳酸钠反应，所以加入一定量的盐酸后，才会生成气体；故选项正确。
D、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，但达到饱和状态后，不再溶 解，溶质质量分数先增大，后不变，故选项错误。
C．
往一定量的 NaOH 和 Na2CO3 混合液中加入过量的盐酸
D．
某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体
【答案】 C
【解析】
【分析】
【详解】
A、浓硫酸具有吸水性，浓硫酸长期露置在空气中，溶质质量不变，溶剂质量增加，溶质 质量分数减小，但溶质质量分数不可能为 0，故选项错误。
B、向一定体积的氢氧化钠溶液中逐滴加入稀盐酸，碱性逐渐变弱，
pH，无限接近于 7，不能大于
7，选项 B 错误；
(化学)九年级化学化学图像题汇编专项训练及答案含解析
（化学）九年级化学化学图像题汇编专项训练及答案含解析一、中考化学图像题汇编1．下列图①~④分别与相应的操作过程相对应，其中正确的是（）A．①在恒温的条件下，将足量的氯化钠饱和溶液蒸发适量的水分，溶质质量分数的变化。
B．②向露置在空气中部分变质的氢氧化钠溶液中加入稀盐酸，气体质量的变化。
C．③向氢氧化钠溶液中不断加水稀释，溶液pH的变化。
D．④相同质量的且过量的锌粉和铁粉，分别与质量和质量分数相同的稀盐酸反应，H2质量的变化。
【来源】江苏省盐城市东台市实验中学教育集团城东分校2019-2020学年九年级下学期第一次月考化学试题【答案】B【解析】【分析】【详解】A、饱和溶液恒温蒸发水分，剩余溶液还是这一温度下的饱和溶液，同一物质相同温度下的饱和溶液溶质质量分数是相等的，溶质质量分数的曲线应该是直线，故A不正确；B、变质的氢氧化钠溶液含有氢氧化钠和碳酸钠，加盐酸会先与氢氧化钠反应，不会生成气体，后与碳酸钠反应生成二氧化碳反应直至碳酸钠耗尽，故B正确；C、氢氧化钠溶液显碱性，pH大于7，加水时碱性不断变弱，但其始终显碱性，pH始终大于7，故C不正确；D、金属与酸反应是氢气是来源于酸中的氢元素，两种金属过量，则酸会全部消耗，酸量相等，故生成氢气相等，故D不正确。
故选B。
2．下列图像不能正确反映其对应关系的是A ．常温下向一定质量的稀盐酸中逐渐加入镁条，充分反应(忽略挥发)B ．加热一定质量的高锰酸钾C ．向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液D ．分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸【答案】A【解析】【详解】A 、常温下向一定质量的稀盐酸中逐渐加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随着镁条质量的增加，生成氢气的质量逐渐增加，待稀盐酸完全反应后，不再变化，因此，气体的质量不会一直增加，符合题意；B 、加热一定质量的高锰酸钾，高锰酸钾加热分解为锰酸钾、二氧化锰和氧气，固体质量逐渐减少，固体中锰元素的质量不变，故固体中锰元素的质量分数不断增加，待高锰酸钾完全反应后，不再变化，不符合题意；C 、向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液，氢氧化钡先和盐酸反应生成氯化钡和水，因此一开始无沉淀产生，待盐酸完全反应后，再和氯化镁反应生成氢氧化镁沉淀和氯化钡，沉淀质量不断增加，待氯化镁完全反应后，沉淀质量不再变化，不符合题意；D 、分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸，锌和稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，铁和稀盐酸反应：22Fe+2HCl=FeCl +H ↑，锌比铁活泼，锌反应速率快，反应时间短，锌的相对分子质量大于铁，故铁最后产生氢气的质量多，不符合题意。

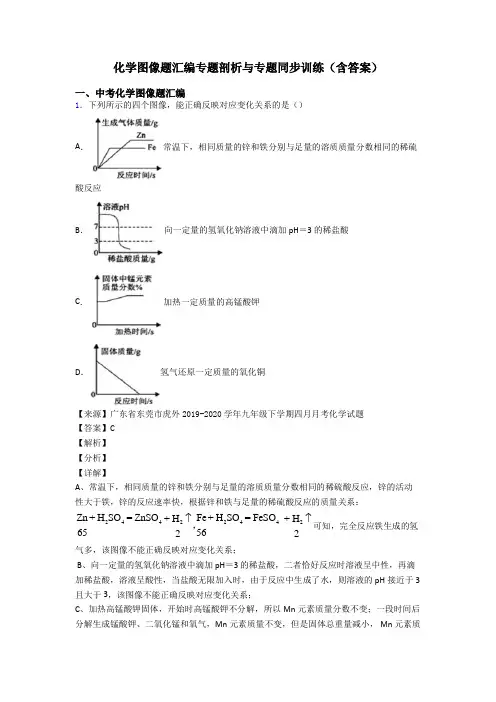

化学图像题汇编专题剖析与专题同步训练(含答案)
化学图像题汇编专题剖析与专题同步训练（含答案）一、中考化学图像题汇编1．下列所示的四个图像，能正确反映对应变化关系的是（）A ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B ．向一定量的氢氧化钠溶液中滴加 pH ＝3 的稀盐酸C ．加热一定质量的高锰酸钾D ．氢气还原一定质量的氧化铜【来源】广东省东莞市虎外2019-2020学年九年级下学期四月月考化学试题【答案】C【解析】【分析】【详解】A 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌的活动性大于铁，锌的反应速率快，根据锌和铁与足量的稀硫酸反应的质量关系：24424422Zn + H SO = ZnSO Fe+ H SO = FeSO 65+ H + 5622H ↑↑，可知，完全反应铁生成的氢气多，该图像不能正确反映对应变化关系；B 、向一定量的氢氧化钠溶液中滴加 pH ＝3 的稀盐酸，二者恰好反应时溶液呈中性，再滴加稀盐酸，溶液呈酸性，当盐酸无限加入时，由于反应中生成了水，则溶液的pH 接近于3且大于3，该图像不能正确反映对应变化关系；C 、加热高锰酸钾固体，开始时高锰酸钾不分解，所以Mn 元素质量分数不变；一段时间后分解生成锰酸钾、二氧化锰和氧气，Mn 元素质量不变，但是固体总重量减小， Mn 元素质量分数增大；当高锰酸钾完全分解后固体总质量不变，Mn 元素质量分数不变，该图像能正确反映对应变化关系；D 、氢气还原CuO 固体生成Cu 和水，随着反应的进行固体质量减少，当CuO 完全反应生成Cu 后固体质量不变，反应后固体质量不可能为零，该图像不能正确反映对应变化关系。
故选C 。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．向盛有HCl 和CuCl 2混合溶液的烧杯中逐滴加入NaOH 溶液至过量。
初中化学化学图像题汇编试题(有答案和解析)
3．下列关系不正确的是
A． t2摄氏度时等质量的甲乙饱和溶液中含有溶剂的质量甲<乙
B． 加热氯酸钾和二氧化锰制取氧气
C． 向澄清的石灰水中通入过量二氧化碳
D． 向与稀硫酸溶质质量分数相同的氢氧化钡溶液中加入稀硫酸
【答案】D
【解析】
【分析】
【详解】
下列关系不正确的是
A、根据溶解度曲线可知，t2℃时，甲的溶解度大于乙，等质量的甲、乙饱和溶液中含有溶剂的质量甲<乙，图像与事实相符，故A正确；
故选D。
7．下列所示的图像能反映相对应实验的是
A．甲图可表示向pH=10的氢氧化钙溶液不断加水稀释，溶液pH的变化
B．乙图可表示向碳酸钙固体中逐滴加入稀盐酸至过量时，产生气体质量的变化
C．丙图可表示在40 ℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，溶质质量分数的变化
D．丁图可表示将等质量的镁与锌分别和足量稀硫酸混合时，产生气体质量的变化

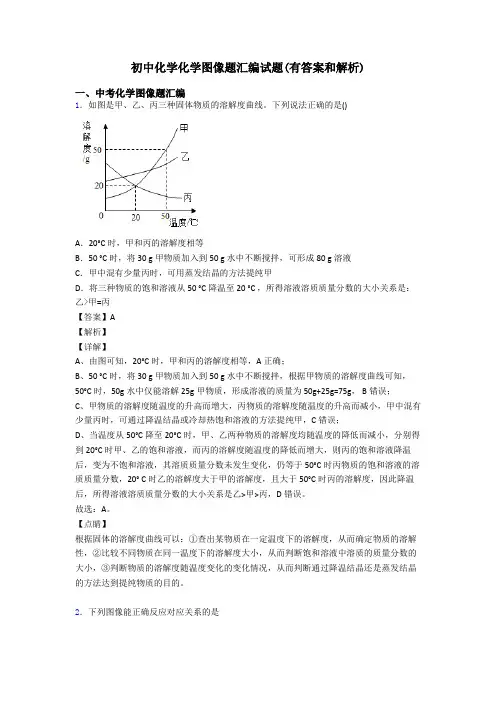

初中化学化学图像题汇编试题(有答案和解析)
一、中考化学图像题汇编
1．如图是甲、乙、丙三种固体物质的溶解度曲线。下列说法正确的是()
A．20°C时，甲和丙的溶解度相等
B．50 °C时，将30 g甲物质加入到50 g水中不断搅拌，可形成80 g溶液
C．甲中混有少量丙时，可用蒸发结晶的方法提纯甲
D．将三种物质的饱和溶液从50 °C降温至20 °C，所得溶液溶质质量分数的大小关系是：乙>甲=丙
【详解】
A、由图可知t1时，产生气体的质量：X＞Y，A正确；
B、等质量X、Y两种金属分别和足量的同体积、同浓度的盐酸反应，X在t2时间先反应完，Y在t3时间后反应完，说明X活动性强于Y，X和Y可能分别是镁和铁，正确；
(化学)九年级化学化学图像题汇编专项训练及答案含解析
（化学）九年级化学化学图像题汇编专项训练及答案含解析一、中考化学图像题汇编1．下列图像能正确反映对应变化关系的是A B C D向一定量的过氧化氢溶液中加入适量二氧化锰,完全反应向一定量的硝酸银、硝酸铜、硝酸亚铁混合液中加入锌粉将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中打开汽水瓶盖 ,有大量气泡(CO2)逸出,夏天气温高更明显A．A B．B C．C D．D【答案】B【解析】【分析】【详解】向一定量的过氧化氢溶液中加入适量二氧化锰，过氧化氢完全分解，最终残余的液体是水，不是溶液，图像终点错误，A错误；锌首先与硝酸银反应(a→b)，每65份质量的锌置换出216份质量的银，溶液质量减小，b→c、c→d分别是锌与硝酸铜、锌与硝酸亚铁反应，每65份质量的锌分别置换出64份质量的铜和56份质量的铁，溶液质量都增大，不过后者变化更快，线的斜率更大，e点时硝酸亚铁已耗尽，溶液质量不再变化，B 正确；将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中，据图像，锌和铁最终产生氢气质量相等，则参加反应的酸量相同，消耗的锌比铁多，故至少是铁有剩余，可是如果铁有剩余，则镁也应该有剩余，即镁和铁都应该将等量的酸耗尽，产生氢气质量相等才符合实际情况，C错误；打开汽水瓶盖，有大量气泡析出，夏天气温高现象更明显，其中“夏天气温高更明显”告诉我们温度高，析出二氧化碳更多更快，即压强相同，温度越高二氧化碳的溶解度越小，D错误。
故选B。
2．下列图像与所对应叙述相符的是()A．向pH=10的氢氧化钠溶液中不断加水B．向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸C．等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应D．向一定量的硝酸钾饱和溶液中加入硝酸钾晶体【答案】C【解析】【详解】A、向 pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不符合题意；B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意；D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。
(化学)九年级化学化学图像题汇编专项训练及答案及解析
（化学）九年级化学化学图像题汇编专项训练及答案及解析一、中考化学图像题汇编1．下列图像不能正确反映其对应关系的是A ．常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液B ．向一定量的硝酸银和硝酸铜的混合溶液中加人铁粉至过量C ．用等质量、等质量分数的过氧化氢溶液制取氧气D ．将等质量的粉末状、块状大理石分别与足量等体积、等溶质质量分数的稀盐酸反应【来源】【万唯】山东省东营市2019年初中学业水平考试化学试题《白卷》【答案】D【解析】【详解】A.常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液，先发生的反应是242422NaOH+H SO =Na SO +2H O ，pH 由小变大；后发生反应42242NaOH+MgSO =Mg OH +Na SO ()，溶液的pH 为7且保持不变，当滴入的NaOH 溶液过量时，溶液的pH 将逐渐增大，A 正确；B.向一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量，铁先与硝酸银反应，由方程式Fe+2AgNO 3=Fe(NO 3)2+2Ag 可知每56份质量的铁可以置换出216份质量的银，溶液质量减小，硝酸铜的质量分数增大；待硝酸银反应完，铁再与硝酸铜反应，硝酸铜的质量分数减小，直至硝酸铜消耗完，硝酸铜的质量分数为0，B正确；C.用等质量、等质量分数的过氧化氢溶液制取氧气时，加催化剂放出氧气的速率比不加催化剂放出氧气的速率快，但最终产生氧气的质量是相等的，C正确；D.等质量的粉末状、块状大理石分别与足量的等体积、等溶质质量分数的稀盐酸反应，产生二氧化碳的质量相等，粉末状大理石与稀盐酸反应速率更快，D错误。
故选：D。
【点睛】图像坐标与化学知识相结合类型的题目关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。
2．下列图像与所述实验相符的是A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸C．向一定量的稀盐酸中加入水D．向一定量的AgNO3溶液中加入金属锌【答案】A【解析】【详解】A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；故选：A。
(化学)九年级化学化学图像题汇编解题技巧及经典题型及练习题(含答案)及解析
（化学）九年级化学化学图像题汇编解题技巧及经典题型及练习题(含答案)及解析一、中考化学图像题汇编1．向一定量的饱和石灰水中加入少量生石灰，y随时间的变化趋势如图所示，则y可表示①溶质的质量②溶剂的质量③溶液的质量④溶液中溶质的质量分数A．①③B．①④C．②③D．①③④【答案】A【解析】试题分析：生石灰与水反应放热，使水的质量减少，生成的氢氧化钙要结晶析出，溶液的质量也要随温度的改变发生变化，因为温度不变的质量分数不变，故答案选择A考点：氧化钙的性质、饱和溶液的转化2．现有盐酸和CaCl2的混合溶液，向其中逐滴滴入Na2CO3,溶液，生成沉淀质量与滴入Na2CO3溶液质量的变化关系如图所示，下列说法不正确的是（）A．反应过程中先冒气泡，后产生白色沉淀B．滴至bg时，溶液中的含HCl、NaCl两种溶质C．滴至cg时，溶液恰好完全反应D．滴至dg时，溶液pH>7【答案】B【解析】【详解】A、向盐酸和CaCl2的混合溶液中逐滴滴入Na2CO3溶液时，碳酸钠先和稀盐酸反应生成氯化钠、水和二氧化碳，后和氯化钙反应生成碳酸钙沉淀和氯化钠，故正确；B、滴至bg时，溶液中不含HCl，含有反应生成的NaCl和没有反应的氯化钙两种溶质，该选项说法不正确；C. 滴至cg时，沉淀质量不再增加，说明此时溶液恰好完全反应，故正确；D、滴至dg时，溶液中的溶质是反应生成的氯化钠和过量的碳酸钠，碳酸钠溶液显碱性，因此溶液显碱性，该选项说法正确。
故选：B。
3．不能正确对应变化关系的图像是（）A．A图中横坐标既可以表示加入铁粉的质量，也可以表示加入部分变质的苛性钠质量B．B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性C．C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量D．D图中纵坐标既可以表示溶剂质量，又可表示溶液质量【答案】A【解析】【详解】A、一定质量的稀盐酸中加入铁粉，铁与稀盐酸反应生成氯化亚铁和氢气，产生氢气的质量从0逐渐增加，稀盐酸完全反应，氢气质量不再增加，A图中横坐标可以表示加入铁粉的质量；苛性钠部分变质，氢氧化钠中含有碳酸钠，一定质量的稀盐酸中加入部分变质的苛性钠，氢氧化钠先与稀盐酸反应生成氯化钠和水，氢氧化钠完全反应后碳酸钠与稀盐酸反应生成氯化钠、二氧化碳和水，因此生成气体的质量先为0，一段时间后逐渐增加，完全反应后质量不再变化，A图中横坐标不能表示加入部分变质的苛性钠质量；A选项图像不能正确表示对应变化关系，符合题意；B、澄清石灰水中加入二氧化碳，氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，氢氧化钙完全反应后，氢氧化钙随着反应的进行逐渐减少至0，溶质质量逐渐减小至0，溶液中阴阳离子逐渐减少至0，溶液的导电性逐渐减弱至0，继续通入二氧化碳，碳酸钙、二氧化碳和水反应生成碳酸氢钙，碳酸氢钙易溶于水，溶质质量逐渐增加，溶液中阴阳离子逐渐增加，溶液的导电性逐渐增加，B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性，B选项图像能正确表示对应变化关系，不符合题意；C、加热氯酸钾制取氧气，二氧化锰做催化剂，氯酸钾分解生成氯化钾和氧气，根据质量守恒定律，钾元素守恒，反应过程中固体中钾元素质量保持不变，二氧化锰作为催化剂，二氧化锰的质量变化，不影响钾元素质量，C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量，C选项图像能正确表示对应变化关系，不符合题意；D、浓硫酸具有吸水性，敞口放置浓硫酸，随着放置时间的延长，浓硫酸逐渐变为稀硫酸，溶液中溶剂的质量逐渐增加，硫酸不挥发，溶质的质量不变，溶液的质量=溶质质量+溶剂质量，溶液的质量逐渐增加，稀硫酸不具有吸水性，一段时间后，溶剂的质量和溶液的质量都不再变化，另外浓硫酸不是100%的纯硫酸，溶剂质量和溶液质量的起始质量不为0，D图中纵坐标既可以表示溶剂质量，又可表示溶液质量，D选项图像能正确表示对应变化关系，不符合题意。
(化学)九年级化学化学图像题汇编的技巧及练习题及练习题(含答案)含解析
（化学）九年级化学化学图像题汇编的技巧及练习题及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像能正确反映其对应操作中各量变化关系的是A．向 H2SO4和MgCl2的混合溶液中逐滴加入 Ba（OH）2溶液至过量B．等质量的铁和锌与足量的稀盐酸反应，产生氢气的质量与时间的关系C．向一定量的稀盐酸中逐滴加入氢氧化钠溶液D．等质量的镁和氧化镁固体分别与足量的稀硫酸反应【来源】重庆市沙坪坝区第八中学校2019-2020学年九年级下学期第一次月考化学试题【答案】D【解析】【分析】【详解】A、向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；B、等质量的锌、铁和足量稀盐酸反应，金属的化合价相同，生成氢气的质量与金属的相对原子质量质量成反比，铁和锌的相对原子质量分别为56和65，所以铁与稀盐酸反应生成的氢气质量多，故错误；C、向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH大于7，故错误；D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量的镁含有的镁元素的质量大于氧化镁中镁元素的质量，化学反应过程中元素的质量不变，所以镁生成的硫酸镁的质量大于氧化镁生成硫酸镁的质量，故正确。
故选：D。
2．向含40g氢氧化钠和40g氢氧化钡的混合溶液中通入二氧化碳，下列图像正确的是（）A．B．C．D．【答案】D【解析】【分析】二氧化碳与氢氧化钠反应生成碳酸钠和水，碳酸钠和氢氧化钡反应生成碳酸钡沉淀和氢氧化钠，所以二氧化碳通入氢氧化钡和氢氧化钠的混合溶液中，可以认为二氧化碳先与氢氧化钡反应。
【详解】A、二氧化碳通入氢氧化钡和氢氧化钠的混合溶液中，二氧化碳先与氢氧化钡溶液反应生成碳酸钡沉淀，而不是一段时间后才有沉淀生成，故错误；B、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，二氧化碳和氢氧化钠反应生成碳酸钠和水，碳酸钠溶液显碱性，溶液pH始终大于7，故错误；C、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，溶液导电性下降，二氧化碳和氢氧化钠反应生成碳酸钠和水，碳酸钠溶液中存在带电的离子，导电性不会减小到0，故错误；D、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，溶液中溶质的质量先减小，二氧化碳和氢氧化钠反应生成碳酸钠和水，溶液中溶质质量增大，最终溶液溶质质量小于原溶液溶质的质量，故正确；故选：D。
