杂牌机进入i2c总线方法
彩色电视机I2C总线进入调整大全
2C总线型彩电调整进入大全一、松下机芯适用机型：松下的、、12G、、12G、15G、、等。
、故障自检状态：进入：同时按遥控器上的定时关机键和电视上的音量向下调整键,退出：关断电源即可。
、更换存储器后的*作：关断电视机，在测试点（（））与地线之间接一根跳线，接通电源,新更换的存储器将自动进行初始化,然后电视机进入维修状态.断开连线,即可调整. 退出：关断电源即可、维修状态：进入：将电视机的音量调整至，再按定时关机键，然后同时按下遥控器上的和电视机上的音量向下调整键。
退出：关断电源即可.二、松下机芯适用机型：等进入：用一个电阻将存贮器所在的电路板（）上的接插件的和脚串联，即可三、松下机芯-2A机芯适用机型：松下的、42G、、-2952G等、维修状态的副调整模式进入：按主板上的维修开头一次退出：按遥控器上的"正常"键。
、维修状态的白平衡调整模式进入：按主板上的维修开头两次，再按一次维修键场扫描关断，再按就恢复，来回循环。
退出：按遥控器上的"正常"键。
四、松下机芯适用机型：松下的、、、等、旅店模式进入：同时按电视机上的频道"^"与遥控器上的"关定时器" 取消：同时按电视机上的"音量"与遥控器上的"关定时器"、维修状态的副调整模式进入：同时按电视机上的"音量"与遥控器上的"重呼"，屏幕显示"" 退出：按遥控器上的"正常"键两次、维修状态的白平衡调整模式进入：同时按电视机上的"音量"与遥控器上的"重呼"，然后按"定时"键退出：按遥控器上的"正常"键两次五、松下机芯适用机型：松下的88G等、维修状态的副调整模式进入：按住遥控器上的回忆按键不放，再按电视机上的"音量"，按遥控器上的键来改变调整项目退出：按遥控器上的"正常"键两次、维修状态的白平衡调整模式进入：按住遥控器上的回忆按键不放，再按电视机上的"音量"，然后按"定时"键，如再按"定时"键则显示水平一条亮线以方便白平衡调整，按遥控器上的键来改变调整项目退出：按遥控器上的"正常"键两次该机的维修状态有四种模式，即行业模式、常量调整模式、显像管调整模式及白平衡调整模式等，其中后三种模式可进行项目选择及其对应参数的调整。
I2C总线操作指南
我们的目标是：让一切变的更简单！
I2C总线规范与操作指南
（刘波 2003-9-4）如有修改意见请至liubomail@
1、起始位：SCL＝1时，在SDA上有下降延
2、停止位：SCL＝1时，在SDA上有上升延
*主器件发停止信号给从器件，作用在于使从器件处为准备状态(或是已知的状态)
3、从应答：SDA＝0(写数据时用)
应答的器件在第九个时钟周期将SDA线拉低，表示已收到一个8位数据,并表示可继续接收
*用途：主机向从机写一字节后接收从应答，再进行后续操作(一般不考虑从应答位的具体值，仅在应答检测其值才有意义:判断从器件是否完成内部写周期)
4、主应答：SDA＝0(读数据时用)
主机每接收从机一字节数据(不是最后一个)时，返回一个应答位ACK 无需应答：SDA＝1(读数据时用)
主机接收从机传送的(最后一个字节)时，返回应答位NO_ACK
*用途：当从机工作于读模式时，在发送一个8位数据后释放SDA线并监视一个应答信号；
*一旦接收到应答信号，从机继续发送数据；如主器件没有发送应答信号器件，从机停止
*传送数据并等待一个停止信号，主器件必须发一个停止信号给从机使其进入备用电源模式并使器件处于已知的状态
5、应答检测：采用应答检测读命令测试是否<页写>结束(通过从应答来识别)
*当从器件完成内部写周期后将发送一个应答信号给主器件，以便可以继续进行下一次读写操作
6、对E2PROM来说：从器件地址的前四位是固定的“1010”
*读写操作分为：当前读写，随机读写和连续读写；具体参见<串e2prom原理与应用>
（索取<串行e2prom原理与应用>请发mail至liubomail@）。
各种杂牌机总线进入方法
杂牌机总线进入方法杂牌机总线进入方法杂牌机总线进入方法1 CPU型号芯片存储器遥控器进入I2C总线方法。
即进入模式１５）ＣＰＵ是LC863320A 存储器用的是C81DC 进入总线的方法：打开遥控器，内部有隐藏键那就是"维修"键.１６）杂牌机CPU采用M37220M3-010SP解码为M52340SP按一下主菜单键，在菜单没消失以前再按6483进入１７）CPU是LC863528B-51C3摇控器是KD-06进入总线方法；杂牌IC总线进入方法_电子技术研讨_百度空间2010-10-09 1052320789杂牌IC总线进入方法_电子技术研讨_百度空间。
7、51M8/51Y6（所用遥控器52H8）在主菜单状态下，按住菜单（MENU）键，然后输入密码"6283"进入白平衡，重按静音键（MUTE）两次进入工厂菜单：按菜单键（MENU）退出总线。
10、55P2C（所用遥控器52H8）按住面板菜单（MENU）键，然后按密码" 628"即可进入，按MUTE静音键进入白平衡，再按SLEEP键转到总线，把总线019PRODUCT项设置为OFF。
杂牌机进入I2C总线方法- 贵州家电维修网- 贵阳报修热线：...2010-02-06 风里来LC863320A LA76810 按遥控器"菜单"键，出现屏幕菜单，选择"系统"，在"交换"栏输入"6483"即可进入维修模式。
（1）按本机面板"音量－"键，减至0不松手，同时按遥控器"节目"键和数字"0"键三次，即可进入维修状态。
VCT3802A 单片芯片VCT3802 按住本机面板"音量"键（采用4个操作键的按"音量"键，采用6个操作键的按"确定"键）的同时，再按住遥控器（必须是带有黄色键的遥控器）上的"OK"键，持续约6－10秒钟后，就进入维修调试状态。
进入总线方法
TCL王牌－3498GH型彩电I2C总线维修调整技术该机采用遥控器进行I2C总线维修调整。
在进入维修模式前，首先应将该机遥控器外壳拆下，将遥控编码集成电路PCA84C122AT－0735脚与地焊开（即断开），再用一只10kù电阻焊在4、5脚之间，即可进行维修调整。
1 维修模式的进入开机后按动遥控器的数字"0"键，此时屏幕出现调整菜单，如附图所示，表示进入维修模式。
2 维修模式的退出调整完毕，按遥控器上的"TV"键便退出维修方式。
3 调整方法（1）调整项目的选择按遥控器上的数字"0～9"键和字母键，可以进入调整项目的选择，调整项目名称会随之改变。
（2）调整数据的选择按"VOL＋"或"VOL－"键，可调整数据的增加或减小，调整数据会随之改变。
TCL3498GH1 维修模式的进入开机后按动遥控器的数字"0"键，此时屏幕出现调整菜单，如附图所示，表示进入维修模第2 页I2C总线型彩电调整进入大全式。
2 维修模式的退出调整完毕，按遥控器上的"TV"键便退出维修方式。
3 调整方法（1）调整项目的选择按遥控器上的数字"0～9"键和字母键，可以进入调整项目的选择，调整项目名称会随之改变。
（2）调整数据的选择按"VOL＋"或"VOL－"键，可调整数据的增加或减小，调整数据会随之改变。
TCL王牌3498GH在进入维修模式前，首先应将该机遥控器外壳拆下，将遥控编码集成电路PCA84C122AT－0735脚与地焊开（即断开），再用一只10kΩ电阻焊在4、5脚之间，即可进行维修调整。
1. 维修模式的进入开机后按动遥控器的数字"0"键，此时屏幕出现调整菜单，表示进入维修模式。
2. 维修模式的退出调整完毕，按遥控器上的"TV"键便退出维修方式。

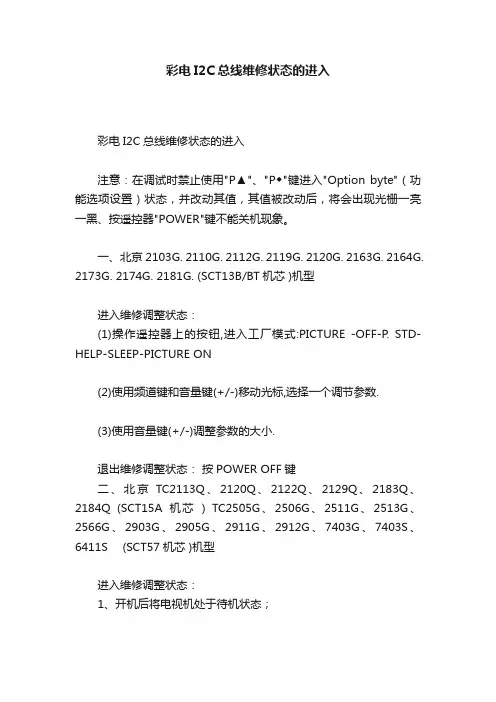

彩电I2C总线维修状态的进入
彩电I2C总线维修状态的进入彩电I2C总线维修状态的进入注意：在调试时禁止使用"P▲"、"P◆"键进入"Option byte"（功能选项设置）状态，并改动其值，其值被改动后，将会出现光栅一亮一黑、按遥控器"POWER"键不能关机现象。
一、北京2103G. 2110G. 2112G. 2119G. 2120G. 2163G. 2164G. 2173G. 2174G. 2181G. (SCT13B/BT机芯 )机型进入维修调整状态：(1)操作遥控器上的按钮,进入工厂模式:PICTURE -OFF-P. STD-HELP-SLEEP-PICTURE ON(2)使用频道键和音量键(+/-)移动光标,选择一个调节参数.(3)使用音量键(+/-)调整参数的大小.退出维修调整状态：按POWER OFF键二、北京TC2113Q、2120Q、2122Q、2129Q、2183Q、2184Q (SCT15A机芯) TC2505G、2506G、2511G、2513G、2566G、2903G、2905G、2911G、2912G、7403G、7403S、6411S (SCT57机芯 )机型进入维修调整状态：1、开机后将电视机处于待机状态；2、按下显示键；3、按下P.STD键；4、按下静音键；5、遥控开机即可。
退出维修调整状态：按POWER OFF键三、北京2980P、2982P、2982H机型；（SCT51A/SCT52A/KC51A机芯）具有童锁功能进入工厂模式下的维修调整状态：（1）按照下列次序5秒内操作遥控发射器上的按钮：PICTURE OFF（Power Off)-SLEEP-P.STD-MUTE-PICTURE ON （Power Off)（2）使用频道（CHANNEL）和音量（VOLUME）的（+/-）键移动光标，选择一个调节参数。
组装杂牌机进入总线方法
9） 杂牌机是LA863328A 5ห้องสมุดไป่ตู้28 2MD0
拆开遥控器里面没有使用的暗键就可以进入总线。
10）, CPU是LC863324A 5T51,我用该机的节目状态下使用遥控器输入"6483",再次进行＂节目交换状态下使用遥控器入"6483",即可，重复操作及进入其他调试模式色"工厂"两字,
再按菜单键四次，按P键选择交换项，键入6483或遥控关机退出。
11）LC863528B—51Y6打开遥控器内有按钮可以进，t2模式，把音量减到0，快速按3个0。
12）LC863528B—52K7进入总线方法（电话：0851-6752082）：
按电视上或遥控上的菜单键5下.在节目交换输入2483就可以进入了.控静音键转换调整项目.控菜单键退出保存所调的数据.万能遥控一样操作.
2）打开原配遥控器（KD—29）短接一下左下第一键即可进入工厂模式．节目＋-调项目，音量＋-调数据，菜单键退出。
3）找一块内部IC为7461遥控板，将23、24脚改接电源正，21、22脚接电源负，瞬间短接一下2、15脚便进入工厂模式。
4）其实采用LC86××××系列的电视机，遥控芯片均采用7461，只是各种工作模式表现在21、22、23、24、引脚接入电路的方法（电话：0851-6752082），如灵活掌握可变通使用解决难进入86××××系列工厂模式问题．另几种接法可参见＂家电维修（电话：0851-6752082）＂杂志2005.6（P46）。
6）LA863328A 5Y2814寸怎么进总线按住面板音量减键至0且不松手,再按遥控器上的0键三次.
飞利浦系列I2C总线彩电维修模式的进入和调整方法
25SX8661/57R、 25SX8661/58R、 25SX8661/75R、 25SX8661/93R、 29SX8876/93R、 29SX8661/93T等
维修模式
进入方法
在电视机正常收看状态下，按下控制面板上的测试键（即维修状态开关，位于电视机上部键盘电路板的后面，需要打开电视机后盖才能看到），即可进入维修模式。
维修模式
进入方法
在电视机断电状态下，将主板上的测试点M28和M29用导线短接。然后再接通电视机电源，即可进入维修模式。
调整方法
进入维修模式后，电视机屏幕上会显示“ANUBIS-SIV28”、“ADRxxx”（地址码）“DATAxxx”（数据码）等字符。将将短接线取下后，用遥控器上的音量加/减键可选择调整项目ADR或DATA，参考电视机后盖上的地址码和数据码。用遥控器上的频道增/减键或数字键0～9可改变这两个项目的数据。每调整好一个项目的数据，都要按一下遥控器上的STORE键对数据存储。
进入维修调整模式后屏幕上显示s字符和红色sam菜单此时可将m28与m29之间的短接线去掉sam菜单包括akb显像管白平衡自动调整whitetone白平衡调整vsd关闭场扫描tuner高频调谐器调整geometry光栅几何尺寸失真校正调整和audio音频调整共6个子菜单用遥控器上菜单的键选择子菜单用音量加减键或菜单的键进入所选的子菜单进入子菜单后再用键或频道增减键选择子菜单中的调整项目用键或音量加减键调整所选项目的数据
存储器型号
ST24C08B
采用该机芯的彩电
G88A机芯：29P1745A/93R,29PT780A/93RG88AA机芯：29PT780A/93R,29PT448A/93R
维修模式
进入方法
JVC彩电I2C总线维修状态的进入
JVC彩电I2C总线维修状态的进入文章来源：作者：发布时间： ( 2008-6-30 ) 浏览次数：12一、 JVC彩电I2C总线维修状态的进入1、适用机型：JVC AV-G29MC、AV-G29MH、AV-G21MH、AV-G21MHSC（KA机芯）维修方式的进入同时按遥控器上的“显示”键和“图像状态”键，便进入维修方式。
维修方式的退出按遥控器上的“显示”键。
2、适用机型：JVC AV-S29F8H、AV-29PROH（KX II机芯）维修方式的进入按遥控器的音量+/-键使音量显示为04。
再按遥控器的显示（DISPLAY）键，最后按遥控器的菜单（MENU）键，电视机便进入维修方式。
屏幕上出现维修菜单。
维修方式的退出关掉电源。
3、适用机型：JVC AV-32WIDE、AV-32WIDE/C（CE机芯）维修方式的进入同时按遥控器的的“显示”（DISPLAY）键和“图像状态存储”（VSM）键，便进入维修方式。
维修方式的退出按遥控器上的“退出”（EXIT）键。
4、适用机型：JVC AV-21ME、AV-21TE、AV-14ME、AV14ME-SC、AV-14ME-A、AV、14MEHK、AV-14TE （MZ2机芯）维修方式的进入同时按遥控器的“显示”（DISPLAY）键和“图像状态存储”（VSM）键，便进入维修方式。
维修方式的退出按遥控器上的“静噪”（MENU）键，便可退出维修方式。
二、TCL王牌彩电I2C总线维修状态的进入1、适用机型:TCL王牌3498GH在进入维修模式前，首先应将该机遥控器外壳拆下，将遥控编码集成电路PCA84C122AT－073 的5脚与地焊开（即断开），再用一只10kΩ电阻焊在4、5脚之间，即可进行维修调整。
1. 维修模式的进入开机后按动遥控器的数字“0”键，此时屏幕出现调整菜单，表示进入维修模式。
2. 维修模式的退出调整完毕，按遥控器上的“TV”键便退出维修方式。
3. 调整方法（1）调整项目的选择按遥控器上的数字“0～9”键和字母键，可以进入调整项目的选择，调整项目名称会随之改变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
遥控器
KD－06
按“呼号”键后屏幕显示频道号，再连续按“静音”键三次，即可进入维修模式。“睡眠”键向前翻页，“回看”键向后翻页，，按“菜单”键退出。
M37160 M61266
(贴片)
按遥控器“菜单”键，在屏幕显示的菜单未消失前按“6483”，即可进入维修模式。按“静音”键翻页调整。
LC863524C-55L7
LA76818
按面板音量归0，同时再按面板V—不松手再按“召回”键即可进入“工厂”调整模式，“静音”键调菜单选项，P+P—键选择项目，V+V－键调整数据。Power退出。
TMP87CH38N-3NRO
1.用芯片为9012的遥控器（如长虹KIL），按M键，屏幕出现“S”，再按M键（或关机键），屏幕出现“D”，表明已进入“S”、“D”模式。频道＋/－键选项，音量＋/－键调整数据。遥控关机退出。
KS88P8432N
嘉华芯片MN5199K
机心
同时按住“音量+/-”键约4秒钟，屏幕显示“Adustment option 44520727 Read 5198 CNT-2 Other Adj”。用频道上/下键将光标移至“Option 44520727”，按“OK”键，屏幕菜单显示消失，并显示“44520727”，若调至“Adustment”，即进入维修状态。
LC863532B-52H8
LA76810
按菜单键，在菜单消失前按数字键8、8、8，即可进入维修模式。
M37160M8-058FP
M61266
（中放）
按菜单键，在菜单消失前按数字键6、4、8、3，即可进入维修模式。
LC863528B-50S8
按菜单键四次，按P键选择交换项，键入6483进入FACTORY。再按菜单键四次，按P键选择交换项，键入6483进入白平衡、副亮度调整，P键选项，V键调整。再按菜单键四次，按P键选择交换项，键入6483进入几何调整和功能设置，按静音键选择子菜单，P键选项，V键调整。设置菜单ADJUST MENU 2中SETUP SELECT为OFF时只有三个子菜单，ON时有八个子菜单。再按菜单键四次，按P键选择交换项，键入6483或遥控关机退出。
LC863328A-5Z26
LC863320-5R19
LA76810A
福州宏泰数码主板
（1）可先按“CALL(屏显)”键，再连续按“MUTE(静音)”键3次，即可进入总线菜单。按“SLEEP”键可翻页总线菜单，按“召回”键可反向翻页。按“MENU”菜单键可退出总线菜单。
（2）轻轻撕开遥控器上“浏览”、“预置”、“睡眠”三个按键下面的银白色不干胶，“睡眠”按键下面的按键就是进入总线开关。按“菜单”键即可退出工厂状态。
LC863532A－5Z00
LA76810
按本机音量减至0不松手，同时按遥控器“屏显”键，即进入“S”模式。
LC863320A
存储器
C81DC
打开遥控器，找出并使用未用暗键进入维修模式。
M37220M3－010SP
M52340SP
按一下遥控器“菜单”键，在屏幕菜单未消失前按6、4、8、3，即可进入维修模式。
2.按音量减键至0不松手再按屏显键即可进入维修模式。遥控关机退出。
嘉华25A9S
按音量减键至0不松手再按屏显键即可进入总线调整状态。频道键选项，音量键调整数据。遥控关机退出。
LC863532
LA76832
山水SV29B8S
1.打开遥控器，找出未用暗键，按一下即可进入维修状态。
2.按本机音量减键至0不松手，同时按遥控器“屏显”键，即可进入“S”模式。
M37160M8－073FP
(贴片)
依次按“静音”、“显示”、“PP”、“交换”键即可进入总线状态。用“0/00”键向前翻页，用“TV”键向后翻页。按“菜单”键退出维修状态。
LC863320A
LA76810
按遥控器“菜单”键，出现屏幕菜单，选择“系统”，在“交换”栏输入“6483”即可进入维修模式。
杂牌机进入I2C总线方法（维修资料）
CPU型号
芯片
存储器
遥控器
进入I2C总线方法
M37220M3-010SP
M52340SP
遥控器
8018001
按遥控器菜单键，在屏幕菜单未消失前按遥控器数字键6、4、8、3，即可进入维修模式。
LC863528B-52K7
按遥控器菜单键5次，再在节目交换处输入2483，即可进入维修模式。
东杰ECSD21D19机型
海锐29”彩电（8823CPNG3PE8机芯）
按本机面板“音量－”键不松手，屏幕显示“0”，再按用户遥控器“屏显”键，即进入维修状态。遥控关机即可退出维修状态。
虹光TB1238AN机心
（如珠海产虹光CT－14RIE）
（1）用芯片为9012的长虹K1L遥控器，按“M”键，屏幕出现“S”自符；按“关机”键，屏幕出现“D”字符。用节目＋/－键和音量＋/－键可调整和修改数据。
LC863528B-52Y7
LA76810A
汇佳第三代主板
LC863328A-5Z26
LA76810A
金鑫K39主板
按“呼号”键，使屏幕显示频道号（AV状态显示“视频”），然后连续按“静音”键3次，即可进入总线调试菜单。按“睡眠”键可向前翻页，按“回看”键可向后翻页。节目＋/－键选项，音量＋/－键调整数据。按“TV/AV”键可直接进入水平亮线状态，再按可退出调整状态。
拆开遥控器，找出里面未用暗键按一下即可进入维修模式。
LC863324A－5T51
在节目状态下，用遥控器输入“6483”，再在节目交换状态下输入“6483”即可。重复此操作可进入工厂模式。
M37220M3-167SP
按“MENU”键，屏幕出现“全自动调谐菜单”，再按数字键“6483”，屏幕出现“FACTORY”（工厂），即进入维修模式。节目＋/－选项，音量＋/－调整数据。
m61264
按遥控器“菜单”键，屏幕出现菜单后，用“V＋”键选择调台菜单，再用“H－”键选择微调，后按“V＋”键一次，再按遥控器数字0－9。
LC863328A（5Y29,5Y19,3022）
LA76810A
按住本机音量减键的同时，按遥控器数字键0、0、0，即可进入维修模式。
LA863328A－5028
雅佳CT-21W8DS
关闭电视机交流电源，然后同时按住电视机的音量加、减键，再开同电视机电源即可进入维修模式。遥控关机即可退出。
嘉华KC54
同上（与雅佳CT-21W8DMX2940CK
CMX2945
CMX3345C等机型
在电视机正常工作状态下，先按电视机上的“MEMORY”（存储）键，然后按遥控器上的“NORMALIZAIION”（正常化）键，即可进入。频道＋/－选项，音量＋/－调整数据。遥控关机退出。
牡丹AN5195K机心
如CW21638、CW29188等。
拔掉彩电的AV连线；按住本机音量加减键再开启电源；当屏幕出现“ADJUST MENU”时表明已进入。
用遥控器上的“MUTE”键＋“1、2、3、4、5、6、7、8、9、0”键进入调整菜单，遥控器音量键调整数据。遥控关机再开机即可退出。
东方欲晓整理2006-8-25
同时按本机音量＋、－键再开机，即可进入维修模式。遥控关机再开机，即可退出维修模式。
牡丹DXN3机心
如CN21958等。
在正常收视状态下，按本机音量减至00不松手，同时按遥控器“屏显”键，当屏幕出现“S SUB-BRIGHT40”时表明已进入维修状态。频道＋、－选项，音量＋、－调整数据。遥控关机再开机即可退出。
LC863524B-53P4
LC863524B-50J2
LC863524B-55L7
LA76810A
LA76818A
如天创智能王、三彩数码王等
按一下遥控器“召回”键，再按住本机音量减键不放，再按一次“召回”键，重复上述过程，即可进入白平衡调整状态。再重复一次，即可进入菜单调整状态。再重复一次即可退出调整状态。
LC863328-3Z59
LA76810A
汇佳智能王主板
先按遥控器52Y7“召回”键一次，再按本机音量至0不放，同时一次按遥控“召回”键，即可进入“FACTORY”(工厂)模式。重复上述过程，可进入B/W
BALANCE调试状态。再重复一次，可进入ADJUAST
MENU 0调试状态，此时按遥控“静音”键可打开8项新的调试内容。但一般只能调试左右行消除项目，否则本主板将丧失相应功能。再重复一次退出维修状态。
牡丹DXN1机心
如CN21688、CN21988、CN25188、CN25288、CN29288等
在电视机正常收视状态下，按本机音量减键至00不松手，同时按遥控器的“呼出”键，屏幕显示“RCUT20”，则已进入维修模式。频道键选项，音量键调整数据。遥控关机，再开机即可退出。
牡丹DXN2机心
如CN29188、CN29588等
87CK38N－1H74
TB1238
按本机音量减至0不松手，同时按遥控器“屏显”键一次，即进入“S”模式。再重复上述操作，即可进入“D”模式。节目＋/－选项，音量＋/－调整数据，遥控关机退出维修状态。
LC863524A
打开遥控器，集成电路7461第2脚与上排右数过去第4脚对着电视机短接一下即可进入维修模式。重复此操作可保存和退出。
LC863324A-55P2
LA76810
用5Y29或3022遥控器。按住面板“MENU”键，同时依次按遥控器上的“6、2、8”键，即可进入总线。退出：将019项设置为OFF，然后按“MENU”键，即可退出维修状态。
LC863532B-52H4
LA76810A
按面板菜单键，再按遥控器“8”三下，可进入行场及AGC调整。但要进入03－10大项，可将MENO 02的最后一项0改为1即可进入。
