消声器与静压箱
07 消声静压箱
0 7、兵器博物馆消声静压箱采购技术标准：1、消声静压箱应符合GJBT-454/97K130-1的要求,做法参见97K130-1。
长方形消声器的外壳须用0.8mm厚的镀锌钢板制造。
内部隔板需用不少于0.55mm厚的镀锌穿孔钢制造。
钢皮的孔眼的直径应为2.4mm，交错中心距为4.8mm。
内部加强支撑均须用不少于0.88mm的镀锌钢板制造。
进、出口两端须为喇叭口形设计，而其中进风喇叭口应用0.88mm镀锌钢板制造，并恰当地与穿孔钢板连接。
空调系统所有消声箱内均贴＆=30mm厚聚酯泡沫塑料吸声材料(r=34kg/m³),排烟所有系统内均贴＆=30mm厚离心玻璃棉吸声材料(r=30kg/m³),离心玻璃棉外缠玻璃丝布二层厚再贴薄孔板。
并且在不低于5％压缩率下填审，以避免因震动和物料下坠沉积所引起的间隙。
室外的消声器须完全防风雨及防腐蚀处理。
3、供货方负责为本工程提供静压箱安装技术指导并参与验收工作。
4、供应单位应保证提供符合本技术要求的有关最新工业标准的产品，其产品本身应能完全满足消防要求，并且供应单位有责任协助总承包方通过消防验收；供应单位如对本技术规格及要求有异议，应以书面形式明确提出，在征得总承包方同意后，可对有关条文进行修改，如总承包方不同意修改仍以总承包方意见为准；在签订合同后，总承包方保留对本技术规格及要求提出补充要求和修改的权力。
供应单位应承诺予以配合。
若提出具体修改项目，由供应单位、总承包方双方商定；本技术要求所使用的标准如与供应单位所执行的标准发生矛盾时，按较高标准执行5、技术性能和其它要求：设备应满足在设计负荷条件下平稳运行；设备的设计、制造、安装、检验、试验应符合中华人民共和国有关行业标准和规范或符合所1在国家的有关行业标准和规范；设备生产所用的材料应符合和达到国家的材料质量标准，供应单位应向总承包方提供主要设备用料的质量证明文件和相关的检验、试验规范和标准；2345。
静压箱的选择
消声器、静压箱的选择一、概念（一）消声器1。
阻式消声器：是通过吸声材料来吸收声能降低噪音，一般的微穿孔板消声器就属于这个类型，一般是用来消除高、中频噪声。
但是由于结构的原因，在高温、高湿、高速的情况下不适用。
2。
抗式消声器：是通过改变截面来消声的。
我们常用的消声静压箱都是这个原理。
一般降低中、低频噪音。
对风系统没有具体的要求。
3。
阻抗复合式：当然是结合二者的结构原理。
可以消除低中高频噪音。
但是对风系统的要求同阻式消声器4、对于一般的民用空调通风系统，我个人认为选用阻抗复合消声器为好。
阻性消声器具有良好的中高频消声性能。
按气流通道几何形状不同，可分为直管式、片式、折板式、迷宫式、蜂窝式、声流式、障板式、弯头式等。
抗性消声器适用于消除中低频噪声或窄带噪声。
按其作用原理不同，可分为扩张式、共振腔式和干涉式等多种型式。
阻抗复合式消声器，有共振腔、扩张室、穿孔屏等声学滤波器件，综合了阻性消声器良好的中高频消声特性和阻抗性消声器较好的低频消声特性，因此其消声频带宽，它是最常用的标准消声器系列之一。
适宜风速为6～8米/秒，最高可达到8～12米，可单独使用，也可串联使用。
消声效果：低频10～15dB/m，中频15～25dB/m，高频25～30dB/m，平均阻力系数为0.4。
根据《空气调节》，消声弯头，消声静压箱均属于消声器的一种。
（二）消声器的作用消声器是一种既能允许气流通过，又能有效地阻止或减弱声能向外传播的装置。
（三）静压箱静压箱是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，它可使送风效果更加理想。
（四）静压箱的作用1、可以把部分动压变为静压使风吹得更远；2、可以降低噪音3、风量均匀分配4、静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。
而且还有万能接头的作用。
把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。
二、计算方法什么NR曲线，声学计算撇开不谈了，P601也不说了。

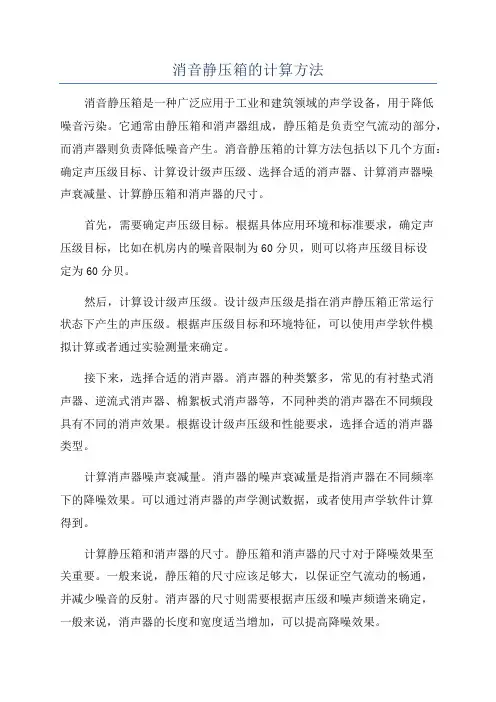

消音静压箱的计算方法
消音静压箱的计算方法消音静压箱是一种广泛应用于工业和建筑领域的声学设备，用于降低噪音污染。
它通常由静压箱和消声器组成，静压箱是负责空气流动的部分，而消声器则负责降低噪音产生。
消音静压箱的计算方法包括以下几个方面：确定声压级目标、计算设计级声压级、选择合适的消声器、计算消声器噪声衰减量、计算静压箱和消声器的尺寸。
首先，需要确定声压级目标。
根据具体应用环境和标准要求，确定声压级目标，比如在机房内的噪音限制为60分贝，则可以将声压级目标设定为60分贝。
然后，计算设计级声压级。
设计级声压级是指在消声静压箱正常运行状态下产生的声压级。
根据声压级目标和环境特征，可以使用声学软件模拟计算或者通过实验测量来确定。
接下来，选择合适的消声器。
消声器的种类繁多，常见的有衬垫式消声器、逆流式消声器、棉絮板式消声器等，不同种类的消声器在不同频段具有不同的消声效果。
根据设计级声压级和性能要求，选择合适的消声器类型。
计算消声器噪声衰减量。
消声器的噪声衰减量是指消声器在不同频率下的降噪效果。
可以通过消声器的声学测试数据，或者使用声学软件计算得到。
计算静压箱和消声器的尺寸。
静压箱和消声器的尺寸对于降噪效果至关重要。
一般来说，静压箱的尺寸应该足够大，以保证空气流动的畅通，并减少噪音的反射。
消声器的尺寸则需要根据声压级和噪声频谱来确定，一般来说，消声器的长度和宽度适当增加，可以提高降噪效果。
总结起来，消音静压箱的计算方法包括确定声压级目标、计算设计级声压级、选择合适的消声器、计算消声器噪声衰减量、计算静压箱和消声器的尺寸等步骤，通过科学的计算方法来设计和优化消音静压箱，可以有效降低噪音污染，改善工作和生活环境。
静压箱和消声器的区别
静压箱和消声器的区别静压箱和消声器是两种常见的降噪设备，它们在不同的场景中用于消除噪音。
本文将探讨静压箱和消声器的区别，包括其原理、用途和性能特点等方面。
静压箱是一种通过静压原理来减少设备或管道中空气流动引起的噪声的设备。
它通过改变空气流动的速度和方向来消除噪音。
静压箱通常由金属和隔声材料构成，内部设置有一系列的换向板和吸音材料。
当空气从压力动能转化为静压之后，通过换向板和吸音材料的作用，噪音得以减少。
静压箱在减少噪音的同时，还能提供压力稳定的气流。
消声器是一种通过声学原理来降低噪音的装置，它通过吸收、反射和散射声波来达到降噪的效果。
消声器通常由金属或纤维材料构成，内部设置有吸音材料和孔隙结构。
当噪音经过消声器时，部分声波会被吸收或散射，从而减少噪音的传播。
消声器可以根据不同的噪音频率和强度进行设计，以达到最佳的降噪效果。
静压箱和消声器在使用目的上有所不同。
静压箱主要用于控制和减小设备或管道中的空气流动噪声。
它常应用于空调系统、风扇、工业设备等的风道出口，用于降低风机噪音和风道噪音。
静压箱通过改变空气流动的速度和方向，将噪音转化为不易传播的声能损失，从而实现降噪的效果。
消声器则主要用于降低环境中的噪音。
它常应用于建筑物、工厂、机房等公共场所中用于降低设备产生的噪音。
消声器可以将噪音吸收、反射和散射，有效减少噪音的传播。
消声器还可根据需要进行定制，以满足不同环境中的降噪要求。
除了使用目的上的差异，静压箱和消声器在性能特点上也有所区别。
静压箱具有良好的压力稳定性，能够保持空气流动的稳定性，同时实现噪音的降低。
它适用于对空气流动要求较高的场合，如空调系统等。
而消声器则具有较好的吸声性能，能够吸收、反射和散射多种频率的声波。
消声器适用于噪音频谱分布较为广泛的环境，如机房、工厂车间等。
此外，静压箱和消声器在安装和维护上也有差异。
静压箱需要根据具体场景的要求进行设计和制造，安装时需要与风道进行连接，并保证连接处的密封性。

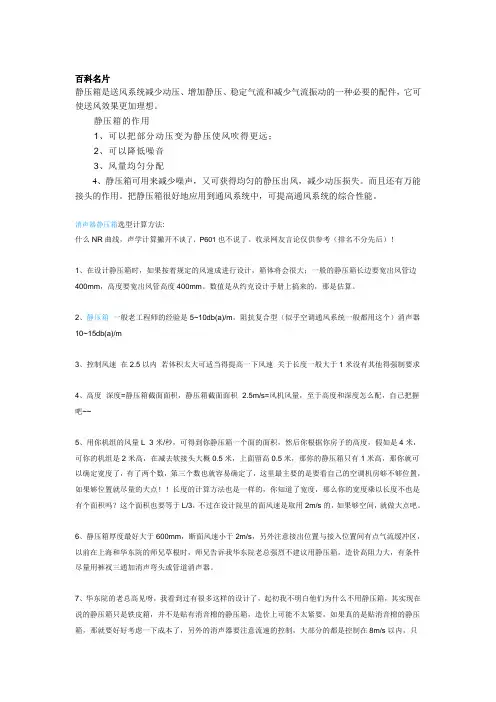

消声静压箱选型计算方法
百科名片静压箱是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，它可使送风效果更加理想。
静压箱的作用1、可以把部分动压变为静压使风吹得更远；2、可以降低噪音3、风量均匀分配4、静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。
而且还有万能接头的作用。
把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。
消声器静压箱选型计算方法:什么NR曲线，声学计算撇开不谈了，P601也不说了。
收录网友言论仅供参考（排名不分先后）！1、在设计静压箱时，如果按着规定的风速成进行设计，箱体将会很大；一般的静压箱长边要宽出风管边400mm，高度要宽出风管高度400mm。
数值是从约克设计手册上搞来的，那是估算。
2、静压箱一般老工程师的经验是5~10db(a)/m，阻抗复合型（似乎空调通风系统一般都用这个）消声器10~15db(a)/m3、控制风速在2.5以内若体积太大可适当得提高一下风速关于长度一般大于1米没有其他得强制要求4、高度×深度=静压箱截面面积，静压箱截面面积×2.5m/s=风机风量，至于高度和深度怎么配，自己把握吧~~5、用你机组的风量L÷3米/秒，可得到你静压箱一个面的面积，然后你根据你房子的高度，假如是4米，可你的机组是2米高，在减去软接头大概0.5米，上面留高0.5米，那你的静压箱只有1米高，那你就可以确定宽度了，有了两个数，第三个数也就容易确定了，这里最主要的是要看自己的空调机房够不够位置，如果够位置就尽量的大点！！长度的计算方法也是一样的，你知道了宽度，那么你的宽度乘以长度不也是有个面积吗？这个面积也要等于L/3，不过在设计院里的面风速是取用2m/s的，如果够空间，就做大点吧。
6、静压箱厚度最好大于600mm，断面风速小于2m/s，另外注意接出位置与接入位置间有点气流缓冲区，以前在上海和华东院的师兄草根时，师兄告诉我华东院老总强烈不建议用静压箱，造价高阻力大，有条件尽量用裤衩三通加消声弯头或管道消声器。
消音静压箱工作原理
消音静压箱工作原理消音静压箱是一种用于降低噪音和实现静压控制的设备，主要用于工业、商业和舒适空调系统中。
其工作原理是结合消音和静压控制的技术，下面将详细介绍消音静压箱的工作原理。
1. 噪音消音原理：消音静压箱通过结构设计和材料的选择来降低噪音。
箱体通常采用吸声材料，如吸音棉、吸音板等，这些材料能够吸收噪音并将其转化为热能。
此外，消音静压箱还会通过减震、隔声、反射等方式来消除噪音传播路径，使噪音减至最低。
2. 静压控制原理：消音静压箱还具备静压控制的功能，用于控制气流的速度和静压级别。
静压是指气体在通道内施加的压力，控制静压可以调节空气流量和风速。
消音静压箱中通常配备有风机或风机组，通过调整风机转速和风量，可以控制静压箱内的气流速度和静压水平。
3. 工作原理：当空调系统运行时，风机将空气吸入消音静压箱，经过消音处理后，再将减噪后的气流送到空调系统中。
在这个过程中，消音静压箱通过噪音消音原理降低了空气流动产生的噪音。
同时，通过调节风机的转速和风量，实现了静压的控制，确保了空气的正确流动和运行效果。
另外，消音静压箱还会配备控制系统，用于监测和控制噪音和静压箱的工作状态。
该控制系统可以根据环境噪音水平和舒适需求，自动调节静压箱的工作参数，以提供最佳的噪音消音和静压控制效果。
总结：消音静压箱通过结合噪音消音和静压控制的技术，降低了空调系统中的噪音，并实现了对静压的控制。
其工作原理是通过吸声材料和结构设计来消除噪音传播路径，并通过调整风机的转速和风量来控制空气流动速度和静压水平。
消音静压箱的工作还依赖于配备的控制系统，以实现噪音消音和静压控制的最佳效果。
这种设备在工业和商业空调系统中起到了重要的作用，提高了舒适性和工作环境的质量。
静压箱和消声器区别
消声静压箱与消声器的区别一、关于静压箱：其实现在说的静压箱只是铁皮箱，并不是贴有消音棉的静压箱，造价上可能不太紧要，如果真的是贴消音棉的静压箱，那就要好好考虑一下成本了，另外的消声器要注意流速的控制，大部分的都是控制在8m/s以内，只要能达到这个数值，消音效果也就不错了。
消声静压箱很有必要，正如棕榈树和尚所说，在机房内不使用静压箱有时简直很难接出管道，消声只是其次的，断面风速最好小于1.5m/s，高宽比尽量小于1：4；至于阻力，其实绝大多数设计师都明白，比起风管阻力计算值，我选的风机能力肯定猛男。
静压箱的作用是把动压变为静压，均匀分配风量，多用于条缝风口前。
以总风量计，通过三个截面的任一个速度不得大于1.5m/s 。
我一般选取在4米/秒左右，起个例子，一个商场，风柜24000风量，静压箱尺寸为2000*600*600，贴消音棉，空调运行了一年，效果尚且可以。
静压箱的主要作用就是稳压、降噪。
规范上好像有，静压箱内的风速不大于2.5m/s，根据风量、风速就可以确定静压箱的容积，静箱一般是定做的。
宽度方向不宜小500mm。
通常静压箱的尺寸比室内机略小即可。
采用地板送风，它的静压箱采用两种，一种是使用夹层作为静压箱，另一种采用普通的静压箱然后在静压箱上接几个风管到送风口。
夹层也能做静压箱？二、计算方法1、在设计静压箱时，如果按着规定的风速成进行设计，箱体将会很大；一般的静压箱长边要宽出风管边400mm，高度要宽出风管高度400mm。
数值是从约克设计手册上搞来的，那是估算。
2、静压箱一般老工程师的经验是5~10db(a)/m，阻抗复合型（似乎空调通风系统一般都用这个）消声器10~15db(a)/m3、控制风速在2.5以内若体积太大可适当得提高一下风速关于长度一般大于1米没有其他得强制要求 4、高度×深度=静压箱截面面积，静压箱截面面积×2.5m/s=风机风量，至于高度和深度怎么配，自己把握吧~~5、用你机组的风量L÷3米/秒，可得到你静压箱一个面的面积，然后你根据你房子的高度，假如是4米，可你的机组是2米高，在减去软接头大概0.5米，上面留高0.5米，那你的静压箱只有1米高，那你就可以确定宽度了，有了两个数，第三个数也就容易确定了，这里最主要的是要看自己的空调机房够不够位置，如果够位置就尽量的大点！！长度的计算方法也是一样的，你知道了宽度，那么你的宽度乘以长度不也是有个面积吗？这个面积也要等于L/3，不过在设计院里的面风速是取用2m/s的，如果够空间，就做大点吧。
静压箱设计计算浅析
消声器是一种既能允许气流通过，又能有效地阻止或减弱声能向外传播的装置。
静压箱作用1、可以把部分动压变为静压使风吹得更远；2、可以降低噪音；3、风量均匀分配；4、静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。
而且还有万能接头的作用。
把静压箱很好地应用到通风系统中，可提高通风系统的综合性能；计算方法什么NR曲线，声学计算撇开不谈了，P601也不说了。
收录网友言论仅供参考（排名不分先后）！1、在设计静压箱时，如果按着规定的风速成进行设计，箱体将会很大；一般的静压箱长边要宽出风管边400mm，高度要宽出风管高度400mm。
数值是从约克设计手册上搞来的，那是估算。
2、静压箱一般老工程师的经验是5~10db(a)/m，阻抗复合型（似乎空调通风系统一般都用这个）消声器10~15db(a)/m。
3、控制风速在2.5以内若体积太大可适当得提高一下风速关于长度一般大于1米没有其他得强制要求。
4、高度×深度=静压箱截面面积，静压箱截面面积×2.5m/s=风机风量，至于高度和深度怎么配，自己把握吧~~5、用你机组的风量L÷3米/秒，可得到你静压箱一个面的面积，然后你根据你房子的高度，假如是4米，可你的机组是2米高，在减去软接头大概0.5米，上面留高0.5米，那你的静压箱只有1米高，那你就可以确定宽度了，有了两个数，第三个数也就容易确定了，这里最主要的是要看自己的空调机房够不够位置，如果够位置就尽量的大点！！长度的计算方法也是一样的，你知道了宽度，那么你的宽度乘以长度不也是有个面积吗？这个面积也要等于L/3，不过在设计院里的面风速是取用2m/s的，如果够空间，就做大点吧。
6、静压箱厚度最好大于600mm，断面风速小于2m/s，另外注意接出位置与接入位置间有点气流缓冲区，以前在上海和华东院的师兄草根时，师兄告诉我华东院老总强烈不建议用静压箱，造价高阻力大，有条件尽量用裤衩三通加消声弯头或管道消声器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消声器与静压箱
消声器:当噪声源在室内产生的声压级高于允许的噪声标准时，就需要根据各频带要求消除的声压级选择的消声装置，消除在室内的噪声标准之上的那部分声能。
消声器是根据不同的消声原理设计成的管道构件，按所采用的消声原理可分为阻性消声器、抗性消声器、共振消声器和原合消声器等类型。
（1）阻性消声器阻性消声器是把吸声材料固定在气流流动的管道内壁，或按一定的方式在管道内排列起来，利用吸声材料消耗声能降低噪声。
其主要特点是对中、高频噪声的消声效果好，对低频噪声消声效果差。
阻性消声器有许多类型，常用的有管式、片式和格式消声器。
管式消声器是在风管的内壁面贴一层吸声材料，吸收声能降低噪声。
其特点是构造简单、制作方便、阻力小。
但只宜用于界面直径在400mm以下的管道。
风管断面增大时，消声效果下降。
片式和格式消声器实际上是一组管式消声器的组合，主要是为了解决管式消声器不能用于大断面风道的问题。
片式和格式消声器构造简单，阻力小，对中、高频噪声的吸声效果好，但是应注意这类消声器中的空气流速不能太高，以免气流产生的紊流噪声使消声器失效。
格式消声器中每格的尺寸宜控制在200mm ×200mm左右。
片式消声器的片间距一般在100~200mm的范围内，片间距增大时，消声量会相应的下降。
（2）抗性消声器抗性消声器又称为膨胀式消声器，它是由一些小室和风管组成，其消声原理是利用管道内截面的突然变化，使沿风管传播的声波向声源方向反射，起到消声作用。
这种消声方法对于中、低频噪声有较好的消声效果，但消声频率的范围较窄，要求风道截面的变化在4倍以上才较为有效。
因此，在机房等建筑空间较小的场合，应用会受到限制。
（3）共振消声器吸声材料通常对低频噪声的吸收能力很低，要增加低频噪声的吸声量，就需要大大增加吸声材料的厚度，这显然是不经济的。
为了改善低频噪声的吸声效果，通常采用共振消声器。
共振消声器的构造：金属板上开有一些小孔，金属板后是共振腔。
当声波传到共振结构时，小孔孔径中的气体在声波压力作用下，像活塞一样往复运动，通过孔径壁面的摩擦和阻尼作用，使一部分声能转化为热能消耗掉。
每一个共振结构都具有一定的固有频率，这个固有频率由共振结构的小孔孔径d、板厚度t和空腔深度D所决定。
当外来声波的频率与共振吸声结构的固有频率相同时，就会产生共振现象，这是振幅达到最大，孔径中空气柱往复运动的速度最大，摩擦损失最大，吸收的声能也达到最大值。
共振消声器对低频噪声具有较好的消声效果，但从其消声原理可知，它的消声性能对噪声频率的选择性较强，消声频道的范围狭窄，当噪声频率离开共振结构的固有频率较远时，消声量急剧下降。
（4）复合消声器复合消声器又称为宽频带消声器，它是利用阻性消声器对中、高频噪声的消声效果好，抗性消声器和共振消声器对低频噪声消声效果好的特点，综合设计成从低频到高频噪声范围内，都具有较好的消声效果的消声器。
常用的有阻抗复合式消声器、阻抗共振复合式消声器和微穿孔板式消声器等类型。
（5）其他类型的消声器除了上面所讨论的消声器外，在空调系统中，把一些风管构件进行适当处理，也可以起到消除噪声的作用。
此外，它们还具有节省建筑空间的优点。
常用的这类消声器构件有：
①消声弯头。
普通消声弯头是利用贴在内侧的吸声材料消声。
通常是把弯头内缘制成圆弧，外缘粘贴吸声材料，吸声材料的长度应不小于弯头宽度的4倍。
另一种消声弯头称为共振型消声弯头，其外缘采用穿孔板、吸声材料和空腔，利用共振吸声结构来改善普通消声弯头对低频噪声消声效果较差的问题。
②消声静压箱。
在风机出口或空气分布器前设置内贴有吸声材料的静压箱，除了可以稳定气流外，还具有消声的作用。
消声静压箱的消声量与吸声材料的性能、箱内贴吸声材料的面积以及出口侧风管的面积等因素有关。
静压箱:在设备出入口、多支风管汇合或分支处，为了保证气流均匀，一般应设静压箱。
静压箱的工作原理是依据截面的变化，将气流的动压转变为气流的静压。
静压箱一般用中厚度的钢板根据设计加工制作，一般制成矩形。
如果在静压箱内部贴附吸声材料则可制成消声静压箱。
