静电手环测试仪使用方法

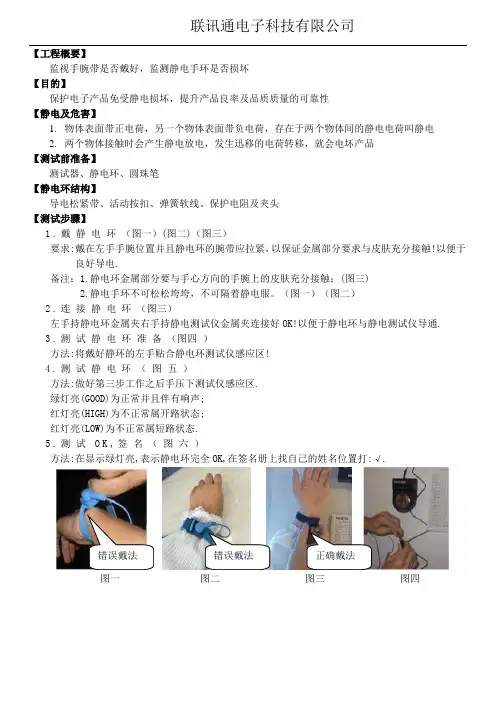

静电手环测试仪作业指导书
【工程概要】监视手腕带是否戴好，监测静电手环是否损坏【目的】保护电子产品免受静电损坏，提升产品良率及品质质量的可靠性【静电及危害】1.物体表面带正电荷，另一个物体表面带负电荷，存在于两个物体间的静电电荷叫静电2.两个物体接触时会产生静电放电，发生迅移的电荷转移，就会电坏产品【测试前准备】测试器、静电环、圆珠笔【静电环结构】导电松紧带、活动按扣、弹簧软线、保护电阻及夹头【测试步骤】1.戴静电环（图一）(图二)（图三）要求:戴在左手手腕位置并且静电环的腕带应拉紧，以保证金属部分要求与皮肤充分接触!以便于良好导电.备注：1.静电环金属部分要与手心方向的手腕上的皮肤充分接触；(图三)2.静电手环不可松松垮垮，不可隔着静电服。
（图一）（图二）2.连接静电环（图三）左手持静电环金属夹右手持静电测试仪金属夹连接好OK!以便于静电环与静电测试仪导通.3.测试静电环准备（图四）方法:将戴好静环的左手贴合静电环测试仪感应区!4.测试静电环（图五）方法:做好第三步工作之后手压下测试仪感应区.绿灯亮(GOOD)为正常并且伴有响声;红灯亮(HIGH)为不正常属开路状态;红灯亮(LOW)为不正常属短路状态.5.测试O K,签名（图六）方法:在显示绿灯亮,表示静电环完全OK,在签名册上找自己的姓名位置打:√.错误戴法错误戴法正确戴法图一图二图三图四图四图五图六【注意事项】1.有限接地手腕，使用时腕带与皮肤必须接触，并且确保接地线是否接地2.夹头必须夹住地线除皮金属上3.定时测量，必须带正确，不能隔着衣服4.测量时路灯必须亮起为O K【备注】1.静电环如果出现异常情况,须第一时间知会拉长更换。
2. 测试仪引线必须放置在指定位置。
3. 测试时不能粗暴作业,须轻拿轻放。
4. 未做静电测试上班者处以5元/次罚款。
5. 损坏仪器者照价赔偿。
6. 静电环的作用是与接地地线相接让人体多于静电电荷通过电阻进行静电放电。
HAKKO498静电手环测试仪操作指导
编号AL-RD-Ⅲ-004主题HAKKO498静电手环测试仪操作指导页数共2页1.目的：适用所有静电手环测试仪的操作方法。
2.0 功能概述规范静电手环检测方法，确保公司使用的防静电设施满足ESD性能要求。
3.0 操作说明3.1 仪器安装3.1.1 打开测试仪后面纪的电池盒，装入9V 电池，盖好外壳。
3.1.2 将测试连接线插入仪器插孔中，用手按下金属圆盘检查是否已安装好，若安装好指示灯亮（HIGH）红灯并发出“嘀”声音讯号。
3.2 测试方法3.2.1 固定测试3.2.1.1 在确保静电手环测试仪的通电情况下，先佩戴好静电手环，手腕带内金属片须紧贴着手皮肤，再将静电手环的鄂鱼夹与测试仪的连接线相连，最后按下测试仪上的金属铵钮2-3 秒，待指示灯稳定后再判定（如下图1）。
图13.2.2 移动测试（工作时的测试方法）3.2.2.1 在确保静电手环测试仪的通电情况下，且在工作期间测试，先将静电手环测试仪夹于静电接地线上或静电手环的鄂鱼夹上，再通知被测试人员按下测试仪上的金属铵钮2-3 秒，待指示灯稳定后再判定（如下图2）。
图23.3 测试判定3.3.1 当测试仪上的绿色“PASS 或GOOD”灯亮时表示静电手环OK；当红色“LOW”或者“HIGH”灯亮，且听到蜂鸣器“嘀“的声音讯号，在确定静电手环与仪器连接OK 的情况下说明该静电手环已NG，需要及时更换静电环，并重新测试直至更换并测试OK 为止，最后将测试结果记录于《防静电手环点检表》中。
3.4 静电手环测试仪功能确认3.4.1 静电手环功能确认3.4.1.1 用一个OK 的静电手环样本按标准测试方法确认（如图3），若绿色PASS 或GOOD 灯亮表示此仪器功能正常；若红色LOW\ HIGH 灯亮表示此仪器功能不正常，需停止使用并处理。
3.4.1.2 用一个NG 的静电手环样本按标准测试方法确认（如图4），若红色LOW\ HIGH 灯亮表示此仪器功能正常；若绿色PASS 灯亮表示此仪器功能不正常，需停止使用并处理。
静电手环测试操作指导书
德信诚培训网
更多免费资料下载请进： 好好学习社区 静电手环测试操作指导书
（ISO9001-2015/ISO45001-2018）
一、有线静电手环检测：
如图1所示将有线静电手环的接地线上的夹子与系统接地线上的夹子夹在一起，静电手环佩戴在手腕上，手腕带上的铁片必须紧贴着皮肤，然后将手掌平放按在手腕带测试仪上，此时看测试仪上的指示灯，如下：
（1）若“GOOD ”灯亮，且听到声音讯号，表示静电手环为合格。
（2）若“LOW ”灯亮，静电手环到地线的电阻阻值小于750K Ω,表示静电手环为不合格。
（3）若“HIGH"灯亮，检查静电手环的铁片是否是紧贴在手腕上否则静电手环接地线断，表示静电手环为不合格。
静电手带测试器作业指导书
3.5手按测试仪板座,这时液晶显示亮起,并可听到一声鸣音
3.5.1如果绿色“好”灯亮起,表示接地系统良好
3.5.2如果红色“低”灯亮起,须检查腕带接地线电阻
3.5.3如果红色“高”灯亮起,须检查腕带是否扎紧手腕,并检查腕带接地线电阻,确保腕带未松准
有限公司
作业指导书
文件编号
WI-AS-019
版次
A0
页码
1/1
生效日期
静电手带测试器
1.目的
有效地控制静电手带是否接地良好，确保静电手带正常使用
2.适用范围
静电手带
3.测量操作如下:
3.1将一枚9伏特干电池,置入测试仪器背面之干电池槽内
3.2将接地线插头插入测试仪上端的接地线插座
3.3将腕带扎紧手腕

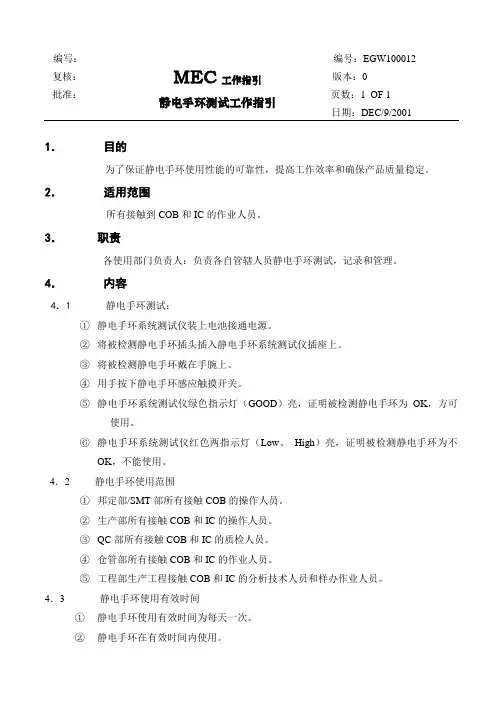

静电手环测试工作指引
编写： 编号：EGW100012 复核： 版本：0 批准： 页数：1 OF 1 日期：DEC/9/2001 MEC 工作指引 静电手环测试工作指引
1． 目的
为了保证静电手环使用性能的可靠性，提高工作效率和确保产品质量稳定。
2． 适用范围
所有接触到COB 和IC 的作业人员。
3． 职责
各使用部门负责人：负责各自管辖人员静电手环测试，记录和管理。
4． 内容
4．1 静电手环测试：
① 静电手环系统测试仪装上电池接通电源。
② 将被检测静电手环插头插入静电手环系统测试仪插座上。
③ 将被检测静电手环戴在手腕上。
④ 用手按下静电手环感应触摸开关。
⑤ 静电手环系统测试仪绿色指示灯（GOOD ）亮，证明被检测静电手环为OK ，方可
使用。
⑥ 静电手环系统测试仪红色两指示灯（Low 、 High ）亮，证明被检测静电手环为不
OK ，不能使用。
4．2 静电手环使用范围
① 邦定部/SMT 部所有接触COB 的操作人员。
② 生产部所有接触COB 和IC 的操作人员。
③ QC 部所有接触COB 和IC 的质检人员。
④ 仓管部所有接触COB 和IC 的作业人员。
⑤ 工程部生产工程接触COB 和IC 的分析技术人员和样办作业人员。
4．3 静电手环使用有效时间
① 静电手环使用有效时间为每天一次。
② 静电手环在有效时间内使用。
防静电测试仪使用方法及注意事项
防静电测试仪使用方法及注意事项
防静电腕带标准操作规程
1.目的：规范SL-035型防静电腕带的使用操作
2.范围：适用于SL-035型防静电腕带
3.责任：生产人员
4.内容
4.1 戴上手腕带时，可将（电线）插头末端插入到测试仪正面的插座位置。
4.2 按下测试按钮启动测试仪，可在2-3秒钟内启动测试仪
4.3 绿灯“正常（PASS）”LED灯亮，显示手腕和接地线装置功能正常
4.4 如果“LO”或“HI”LED灯亮并发出声频报警，手腕带佩戴者需立即检查手腕带装置是否正常
静电环测试操作指引
静电环测试仪操作指引编制日期审核日期批准日期修订记录日期修订状态修改内容申请修改人审核批准1目的规范静电手环检测方法，确保公司使用的防静电设施满足ESD性能要求。
2范围使用所有静电环测试仪的操作方法。
3权责3.1作业员戴上静电环作业之前，需在指定的静电环测试仪上测试合格后方可上线作业。
3.2IPQC必需确保每个作业员佩戴静电环是有释放静电功能的，若静电环测试NG立即要求更换。
4名词定义4.1静电环测试仪器；测试静电手环是否合格或不合格种仪器。
4.2有线静电手环:为防止人体接触敏感组件而造成静电破坏,佩带于手(脚)上的防静电物品,并用一根导线连接接到大地。
5作业内容5.1仪器安装；5.1.1打开仪器后面的电池盒，装入9V电池，盖好外壳。
5.1.2将测试线插入仪器插孔中，用手按下金属圆盘检查是否安装好，若安装好指示灯亮（HIGH）。
5.2测试方法；5.2.1固定测试5.2.1.1在确保静电手环测试仪通电情况下，先佩戴好静电环，手腕带内金属片须贴紧着手皮肤，再将静电手环的鳄鱼夹与测试仪的连接线相连，最后按下测试仪上的金属按钮2~3秒，待指示灯稳定后再判定。
（如图1，2）图1图25.2.2移动测试（工作时的测试方法）5.2.2.1在确保静电手环测试仪通电情况下，且在工作期间测试，先将静电环测试仪夹于静电接地在线或静电手环的鳄鱼夹上，再通知被测试人员按下测试仪上的金属按钮2~3秒，待指示灯稳定后再判定。
（如图3）图35.3测试判定；5.3.1当测试仪上的绿色“PASS或GOOD”灯亮，且听到蜂鸣器“滴”的声音序号时，表示静电环合格；当红色“LOW或HIGH”灯亮，在确定静电手环与仪器连接好的情况下说明该静电手环已不合格要及时更换静电环，并重新测试直到更换测试合格为止，最后将测试结果记录于《静电环检查记录表》内。
5.4静电环测试仪功能确认；5.4.1静电手环功能确认5.4.1.1用一个合格的静电环样本按标准测试方法确认，若绿色PASS或GOOD灯亮表示此仪器功能正常；若红色LOW/HIGH灯亮表示此仪器功能部正常，需停止使用并处理。
静电手环检测使用指导
静电手环检测指导书
编号： SYTF-SYGW0201-2009-01/0
仪器
名称
静电手环 静电手环检测仪 仪器 型号 HAKKO498 使用 工位 静电手环 检测工位
附属工具 接地铁板 1.目的：
为了使操作者正确操作设备，以确保人身安全、设备的正常性能和测试结果的准确性。
2.适用范围：
适用于我司现使用的静电手环仪操作。
3.操作前准备：
3.1检测人员脚踩接地铁板，将接地线插头,插入测试仪上端的接地线插座内;
3.2将腕带扎紧手腕；接地线连接腕带；
3.3将手按测试仪板座，此时LED 指示灯亮起,并听到蜂鸣器声音。
1）如果绿色”GOOOD “灯亮时,表示连接系统良好。
2）如果红色”LOW ”灯亮时,须检查腕带接地连接电阻,因为可能低于800千欧姆,对人体有所影响。
3）如果红色”HIGH ”灯亮时,须检查腕带是否扎紧手腕,并检查腕带接地电阻，确保腕带未松脱测试仪接地线。
3.4测试操作图：
1.正确戴静电手环,有金属的一端带在手腕的上面，静电环的松紧要适中不能松。
2.静电环的鳄鱼夹与测试仪点检接收杆连接在一起。
3.右手轻轻按压测试仪金属触片,中间”GOOD ”亮且报警良好,两边”LOW “”high ”红色亮且无报警时，说明不良。
注意事项：
1.按动测试仪检测弹片时，不要使用单指按动。
2.使用时注意不要用力按压检测弹片，不得私自挪动检测仪，不得私自摘取测试线夹。
第1页 共1页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静电手环测试仪
一、应用
1、防静电腕带测试器可以方便的检测各种类型的防静电手环的性能，电阻阻值
不在标准范围内或电量过低会自动报警，红灯亮并伴随报警; 低电压显示，欠压时自动报警 ;体积小，重量轻，使用简单，检测直观；
2、确保每位雇员安全；
3、消除因静电而导致产品的损坏。
二、使用方法
1、在测试仪后的电池槽内放入9V干电池。
2、将接地线香蕉插头插入HAKKO-498测试器上端的接地线插座内。
3、将腕带扎紧手腕。
4、把接地线接到手腕带上
5、用手按下测试器板。
这时，液晶指示灯亮起并可听到一声鸣声。
（1）若绿色“GOOD”灯亮，表示接地系统良好。
（2）若红色“LOW”灯亮，需检查手带与地线的电阻，当小于800千欧，这样会对人体安全有影响
（3）若红色“HIGH”灯亮，需检查手带是否扎紧手腕，并检查手带接地线电阻，确保手带未松脱测试器接地线。
三、使用时注意事项
1、静电手带与接地线的连接；
2、静电手带与皮肤之间的接触阻抗；
3、与防静电接板、垫子等接地工具的连接。
4、大约经过5万次操作，当绿色“GOOD”灯仍会点亮,但没有发出声响时, 表示需要更换电池。
