传感器分类(最全总结)汇编
各类传感器介绍
各类传感器介绍目前,被人们所关注传感器的类型: 压力传感器、光电传感器、位移传感器、超声波传感器、温度传感器、湿度传感器、光纤传感器。
一、压力传感器压力传感器、压力变送器的种类及选用压力传感器及压力变送器分为表压、绝压、差压等种类。
常见0.1、0.2、0.5、1.0等精度等级。
可测量的压力范围很宽，小到几十毫米水柱，大的可达上百兆帕。
不同种类压力传感器及压力变送器的工作温度范围也不同，常分成0~70℃、-25~85℃、-40~125℃、-55~150℃几个等级，某些特种压力传感器的工作温度可达400~500℃。
压力传感器及压力变送器基于不同的材料及结构设计有着不同的防水性能及防爆等级，接液腔体由于材料、形状的差异可测量的流体介质种类也不同，常分为干燥气体、一般液体、酸碱腐蚀溶液、可燃性气液体、粘稠及特殊介质。
压力传感器及压力变送器作为一次仪表需与二次仪表或计算机配合使用，压力传感器及压力变送器常见的供电方式为：DC 5V、12V、24V、±12V等，输出方式有：0~5V、1~5V、0.5~4.5V、0~10mA、0~20mA、4~20mA等及Rs232、Rs485等与计算机的接口。
用户在选择压力传感器及压力变送器时，应充分了解压力测量系统的工况，根据需要合理选择，使系统工作在最佳状态，并可降低工程造价。
压力传感器常见精度参数及试验设备传感器静态标定设备：活塞压力计：精度优于0.05% 数字压力表: 精度优于0.05% 直流稳压电源: 精度优于0.05%。
传感器温度检验设备：高温试验箱：温度从0℃～+250℃温度控制精度为±1℃，低温试验箱：温度能从0℃～-60℃温度控制精度为±1℃传感器静态性能试验项目：零点输出、满量程输出、非线性、迟滞、重复性、零点漂移、超复荷。
传感器环境试验项目：零点温度漂移、灵敏度漂移、零点迟滞、灵敏度迟滞。
（检查产品在规定的温度范内对温度的适应能力，此项参数对精度影响极为重要）压力传感器使用注意事项压力传感器及压力变送器在安装使用前应详细阅读产品样本及使用说明书，安装时压力接口不能泄露，确保量程及接线正确。
传感器都有哪些种类（总结篇）
性电路消除热电势与温度的⾮线性误差，最后放⼤转换为4～20mA电流输出信号。
为防⽌热电偶测量中由于电偶断丝⽽使控温失效造成事故，传感器中还设有断电保护电路。
当热电偶断丝或接解不良时，传感器会输出最⼤值（28mA）以使仪表切断电源。
⼀体化温度传感器具有结构简单、节省引线、输出信号⼤、抗⼲扰能⼒强、线性好、显⽰仪表简单、固体模块抗震防潮、有反接保护和限流保护、⼯作可靠等优点。
⼀体化温度传感器的输出为统⼀的 4～20mA信号；可与微机系统或其它常规仪表匹配使⽤。
也可⽤户要求做成防爆型或防⽕型测量仪表。
液位1、浮球式液位传感器浮球式液位传感器由磁性浮球、测量导管、信号单元、电⼦单元、接线盒及安装件组成。
⼀般磁性浮球的⽐重⼩于0.5，可漂于液⾯之上并沿测量导管上下移动。
导管内装有测量元件，它可以在外磁作⽤下将被测液位信号转换成正⽐于液位变化的电阻信号，并将电⼦单元转换成4～20mA或其它标准信号输出。
该传感器为模块电路，具有耐酸、防潮、防震、防腐蚀等优点，电路内部含有恒流反馈电路和内保护电路，可使输出最⼤电流不超过28mA，因⽽能够可靠地保护电源并使⼆次仪表不被损坏。
2、浮简式液位传感器浮筒式液位传感器是将磁性浮球改为浮筒，它是根据阿基⽶德浮⼒原理设计的。
浮筒式液位传感器是利⽤微⼩的⾦属膜应变传感技术来测量液体的液位、界位或密度的。
它在⼯作时可以通过现场按键来进⾏常规的设定操作。
3、静压或液位传感器该传感器利⽤液体静压⼒的测量原理⼯作。
它⼀般选⽤硅压⼒测压传感器将测量到的压⼒转换成电信号，再经放⼤电路放⼤和补偿电路补偿，最后以4～20mA或0～10mA电流⽅式输出。
真空度真空度传感器，采⽤先进的硅微机械加⼯技术⽣产，以集成硅压阻⼒敏元件作为传感器的核⼼元件制成的绝对压⼒变送器，由于采⽤硅-硅直接键合或硅-派勒克斯玻璃静电键合形成的真空参考压⼒腔，及⼀系列⽆应⼒封装技术及精密温度补偿技术，因⽽具有稳定性优良、精度⾼的突出优点，适⽤于各种情况下绝对压⼒的测量与控制。
传感器的分类及原理
传感器的分类及原理传感器是一种能够感知周围环境，并将感知到的信息转化为电信号、光信号或其他形式的能量输出的装置。
根据其工作原理和应用领域的不同，传感器可以分为多种分类。
下面将介绍一些常见的传感器分类及其工作原理。
1. 压力传感器压力传感器是一种能够测量和感知物体受到的压力大小的传感器。
按照测压原理的不同，压力传感器可以分为电阻式、电容式、电感式、振动式等多种类型。
其中，电阻式压力传感器是应用最广泛的一种。
其工作原理是利用受到应力的薄膜或弹性体产生形变，进而改变电阻值，从而实现对压力的测量。
2. 温度传感器温度传感器是一种能够测量和感知物体温度变化的传感器。
常见的温度传感器有热电偶、热电阻、温度敏感电阻等。
其中，热电偶是一种利用两种不同材料的热电势差随温度变化而产生的装置。
热电阻则是利用材料电阻值随温度变化而变化的原理来测量温度。
3. 光电传感器光电传感器是一种能够感知光的存在、光强度或光波长变化的传感器。
根据应用场景的不同，光电传感器可以分为光电开关、光电二极管、光电三极管等多种类型。
以光电开关为例，其原理是利用光电效应，当光电池接收到光线时，会输出电信号，通过检测电信号的有无来感知光线的存在。
4. 气体传感器气体传感器是一种能够侦测、感知和测量空气中各种气体浓度的传感器。
根据检测原理的不同，气体传感器可以分为化学传感器、红外传感器、电化学传感器等多种类型。
以红外传感器为例，其原理是利用特定气体吸收红外辐射的特性来测量气体浓度。
5. 加速度传感器加速度传感器是一种能够感知物体加速度变化的传感器。
加速度传感器广泛应用于物体动态姿态测量、运动控制等领域。
根据工作原理的不同，加速度传感器可以分为压电式、电容式、电阻式等多种类型。
其中，压电式加速度传感器是最常见的一种。
其原理是基于压电效应，当压电谐振盘受到外力时，会产生电荷变化，从而实现对加速度的检测。
6. 湿度传感器湿度传感器是一种能够测量空气中相对湿度的传感器。
传感器的主要分类
传感器的主要分类传感器是测量和检测技术中的重要组成部分，广泛应用于各个领域。
传感器按功能和工作原理可以分为多个不同的分类。
以下是传感器的主要分类：1. 基于测量类型的分类：- 温度传感器：用于测量环境或物体的温度。
常见的温度传感器包括热电偶和热敏电阻。
- 压力传感器：用于测量液体或气体的压力。
常见的压力传感器有压阻式和压电式传感器。
- 光传感器：用于检测光线的强度。
光传感器分为光敏电阻和光电二极管等类型。
- 湿度传感器：用于测量空气中的湿度。
常见的湿度传感器有电容式和电阻式传感器。
- 速度传感器：用于测量物体的速度。
其中包括激光测距传感器、超声波传感器以及旋转编码器等。
- 位移传感器：用于测量物体的位移或位置。
常见的位移传感器包括压敏电阻、光电编码器和霍尔传感器等。
2. 基于工作原理的分类：- 电阻式传感器：根据电阻值的变化来测量物理量，如温度传感器和湿度传感器。
- 压电式传感器：利用压电效应将信号转换为电荷或电压输出，如压力传感器和加速度传感器。
- 感应式传感器：利用感应原理来测量物理量，如电感传感器和磁敏传感器。
- 光电式传感器：利用光电效应来测量光的强度或光的特性，如光电二极管和光敏电阻。
- 超声波传感器：利用超声波的发射和接收来测量物体与传感器之间的距离，广泛应用于测距和避障等领域。
3. 基于应用领域的分类：- 工业自动化传感器：包括流量传感器、液位传感器和加速度传感器等。
- 环境监测传感器：如温湿度传感器、气体传感器和光照传感器等。
- 生物医学传感器：如血压传感器、血糖传感器和心率传感器等。
- 智能家居传感器：如温度传感器、门磁传感器和烟雾传感器等。
- 汽车传感器：包括转向传感器、刹车传感器和氧气传感器等。
4. 基于信号输出形式的分类：- 模拟输出传感器：通过模拟信号输出来反映测量物理量的变化。
- 数字输出传感器：通过数字信号输出来反映测量物理量的变化。
- 脉冲输出传感器：通过脉冲信号输出来反映测量物理量的变化。

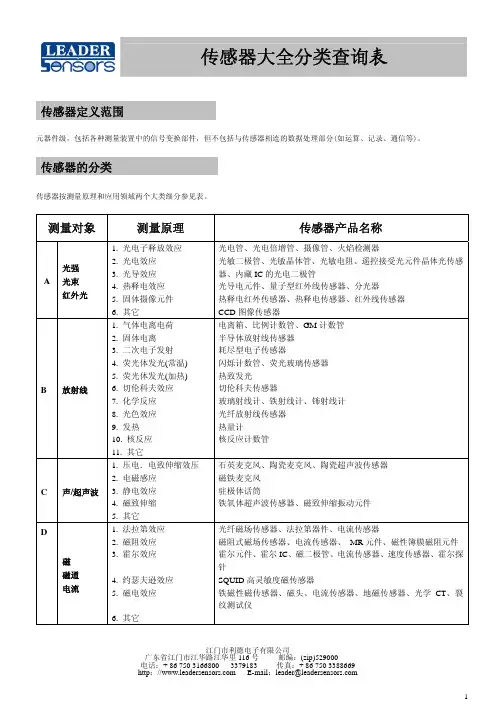

传感器大全分类查询表
D
1. 法拉第效应
2. 磁阻效应
ห้องสมุดไป่ตู้
磁
3. 霍尔效应
磁通 电流
4. 约瑟夫逊效应 5. 磁电效应
6. 其它
传感器产品名称
光电管、光电倍增管、摄像管、火焰检测器 光敏二极管、光敏晶体管、光敏电阻、遥控接受光元件晶体光传感 器、内藏 IC 的光电二极管 光导电元件、量子型红外线传感器、分光器 热释电红外传感器、热释电传感器、红外线传感器 CCD 图像传感器 电离箱、比例计数管、GM 计数管 半导体放射线传感器 耗尽型电子传感器 闪烁计数管、荧光玻璃传感器 热致发光 切伦科夫传感器 玻璃射线计、铁射线计、钸射线计 光纤放射线传感器 热量计 核反应计数管
磁致伸缩负荷元件、磁致伸缩扭矩传感器 压电负荷元件 应变计负菏元件、应变式扭矩传感器 差动变压器式扭矩传感器 电磁式扭矩传感器 薄板式力传感器
差动变压器、分相器、接近开关、电涡流测厚仪、自整角机 电位计、电位传感器、位置·角度传感器、扭矩传感器 滑动电位计、应变式变形传感器 旋转编码器、千分尺、直线编码器、光电开关、光传感器、高度传 感器、光断流器、光纤光电开关、激光雷达 引导开关、磁性尺、同步器、编码器 超声波开关、高度计 微动开关、限位开关、门锁开关、断线传感器 陀螺仪式位置传感器、陀螺仪式水平传感器、陀螺罗盘
石英麦克风、陶瓷麦克风、陶瓷超声波传感器 磁铁麦克风 驻极体话筒 铁氧体超声波传感器、磁致伸缩振动元件
光纤磁场传感器、法拉第器件、电流传感器 磁阻式磁场传感器、电流传感器、 MR 元件、磁性簿膜磁阻元件 霍尔元件、霍尔 IC、磁二极管、电流传感器、速度传感器、霍尔探 针 SQUID 高灵敏度磁传感器 铁磁性磁传感器、磁头、电流传感器、地磁传感器、光学 CT、裂 纹测试仪
传感器的分类及发展趋势
传感器的分类及发展趋势传感器是指能够将非电能信号转化为电能信号的装置。
根据其工作原理、测量物理量和应用领域的不同，传感器可以分为多种类型。
一、按照工作原理的分类1.电阻传感器：通过测量电阻值的变化来获得被测物理量的信息，如电位器、应变片传感器等。
2.容抗传感器：通过测量电容值的变化来获得被测物理量的信息，如湿度传感器、触摸屏传感器等。
3.感光传感器：通过测量光的强度或波长来获得被测物理量的信息，如光电二极管、光敏电阻等。
4.磁性传感器：通过测量磁场的强度或方向来获得被测物理量的信息，如磁阻传感器、霍尔传感器等。
5.声波传感器：通过测量声波的强度、频率或相位来获得被测物理量的信息，如麦克风、声纳传感器等。
6.压力传感器：通过测量压力的大小或变化来获得被测物理量的信息，如压电传感器、压阻传感器等。
二、按照测量物理量的分类1.温度传感器：用于测量物体的温度，如热电偶、热敏电阻等。
2.湿度传感器：用于测量空气中的湿度，如湿电容传感器、湿敏电阻等。
3.压力传感器：用于测量气体或液体的压力，如压膜式压力传感器、微差压传感器等。
4.流量传感器：用于测量流体的流速或流量，如涡轮流量计、电磁流量计等。
5.光学传感器：用于测量光的强度、颜色或波长，如光电二极管、光纤传感器等。
6.位置传感器：用于测量物体的位置或位移，如编码器、位移传感器等。
7.加速度传感器：用于测量物体的加速度或振动，如加速度计、振动传感器等。
三、按照应用领域的分类1.工业传感器：广泛应用于工业自动化控制领域，如液位传感器、测力传感器等。
2.医疗传感器：用于医疗设备和医学监测领域，如心率传感器、体温传感器等。
3.环境传感器：用于环境监测和保护领域，如大气传感器、水质传感器等。
4.交通传感器：用于车辆和交通系统的控制和监测，如车速传感器、停车传感器等。
5.安全传感器：用于安全保护和警报系统，如烟雾传感器、可燃气体传感器等。
6.生物传感器：用于生物医学、生态环境和食品安全领域，如DNA传感器、酶传感器等。
传感器分类及20种常见传感器
传感器分类及20种常见传感器目录1.常用传感器的分类 (1)1.1.按被测物理量分类 (1)1.2.按工作的物理基础分类 (2)2. 20种常见的传感器 (2)2. 1. 温度传感器(TemPeratUreSenSor)： (2)2. 2. 湿度传感器(HUmidity Sensor) ： (2)2. 3. 光敏传感器(Light Sensor)： (2)2. 4. 声音传感器(SoUnd Sensor) ： (3)2. 5. 压力传感器(PreSSUre Sensor)： (3)2. 6. 位移传感器(PoSition Sensor)： (3)2. 7.加速度传感器(ACCelerometer)： (3)2. 8. 磁感应传感器(MagnetiC Sensor) ： (4)2. 9. 接近传感器(ProXirnity Sensor) ： (4)2. 10. 电容传感器(CaPaCitiVe Sensor)： (4)2. 11. 气体传感器(GaSSenSor)： (5)2. 12. 颜色传感器(ColOrSenSor)： (6)2. 13. 生物传感器(BiOIogiCaISenSor)： (7)2. 14. 速度传感器(SPeedSenSor)： (8)2. 15. 重量传感器(WeightSenSor)： (9)2. 16. 红外传感器(InfraredSenSor)： (9)2. 17. 压敏传感器(PreSSUre-SenSitiVeSenSOr)： (10)2. 18.射频识别传感器(RFlD)： (11)2. 19. 光电传感器(PhotOdeteCtOr)： (13)2. 20.位角传感器(AngUIar Position Sensor)： (14)1.常用传感器的分类Ll.按被测物理量分类机械量：长度、厚度、位移、速度、加速度、转数、质量，重量、力、压力、力矩;声：声压、噪声;温度：温度、热量、比热;磁：磁通、磁场;光：亮度、色彩。
传感器的十种类型
传感器的十种类型
传感器是一种用于检测和测量物理量的设备，常用于自动化控制、工业生产、医疗诊断和科学研究等领域。
传感器可以根据其检测的物理量和原理分类为以下十种类型：
1. 压力传感器：用于测量流体和气体的压力，常用于汽车、工业生产等领域。
2. 温度传感器：用于测量物体的温度，常用于空调、冰箱、汽车等领域。
3. 光学传感器：用于测量光的强度、颜色、位置等信息，常用于相机、传感器网络等领域。
4. 加速度传感器：用于测量物体的加速度，常用于汽车、手机、运动传感器等领域。
5. 重力传感器：用于测量物体受到的重力作用，常用于游戏手柄、手机等领域。
6. 声音传感器：用于测量声音的声压级、频率等，常用于音频设备、语音识别等领域。
7. 气体传感器：用于检测空气中的各种气体成分，常用于煤气检测、室内空气质量检测等领域。
8. 电流传感器：用于测量电路中通过的电流，常用于电力监测、电子设备等领域。
9. 磁力传感器：用于测量磁场的强度和方向，常用于指南针、传感器网络等领域。
10. 湿度传感器：用于测量空气中的相对湿度，常用于气象观测、室内环境监测等领域。
综上所述，传感器的种类繁多，涉及到物理、化学、声学等多个领域。
随着技术的不断发展，传感器的应用领域也将更加广泛和多样化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由于被测参量种类繁多，其工作原理和使用条件又各不相同，因此传感器的种类和规格十分繁杂，分类方法也很多。
现将常采用的分类方法归纳如下:
1、按输入量即测量对象的不同分:
如输入量分别为：温度、压力、位移、速度、湿度、光线、气体等非电量时，则相应的传感器称为温度传感器、压力传感器、称重传感器等。
这种分类方法明确地说明了传感器的用途，给使用者提供了方便，容易根据测量对象来选择
所需要的传感器，缺点是这种分类方法是将原理互不相同的传感器归为一类，很难找出每种
传感器在转换机理上有何共性和差异，因此，对掌握传感器的一些基本原理及分析方法是不
利的。
因为同一种型式的传感器，如压电式传感器，它可以用来测量机械振动中的加速度、速度和振幅等，也可以用来测量冲击和力，但其工作原理是一样的。
这种分类方法把种类最多的物理量分为：基本量和派生量两大类. 例如力可视为基本物理量，
从力可派生出压力、重量，应力、力矩等派生物理量•当我们需要测量上述物理量时，只要采用力传感器就可以了。
所以了解基本物理量和派生物理量的关系，对于系统使用何种传感
器是很有帮助的。
2、按工作（检测）原理分类
检测原理指传感器工作时所依据的物理效应、化学效应和生物效应等机理。
有电阻式、电容式、电感式、压电式、电磁式、磁阻式、光电式、压阻式、热电式、核辐射式、半导体式传
^器等O
如根据变电阻原理，相应的有电位器式、应变片式、压阻式等传感器；如根据电磁感应原理,
相应的有电感式、差压变送器、电涡流式、电磁式、磁阻式等传感器；如根据半导体有关理
论，则相应的有半导体力敏、热敏、光敏、气敏、磁敏等固态传感器。
这种分类方法的优点是便于传感器专业工作者从原理与设计上作归纳性的分析研究，避免了传感器的名目过于繁多，故最常采用。
缺点是用户选用传感器时会感到不够方便。
有时也常把用途和原理结合起来命名，如电感式位移传感器，压电式力传感器等，以避免传
感器名目过于繁多.
3、按照传感器的结构参数在信号变换过程中是否发生变化可分为：
a、物性型传感器：在实现信号的变换过程中，结构参数基本不变，而是利用某些物质材料
（敏感元件）本身的物理或化学性质的变化而实现信号变换的。
这种传感器一般没有可动结构部分，易小型化，故也被称作固态传感器，它是以半导体、电
介质、铁电体等作为敏感材料的固态器件。
如：热电偶、压电石英晶体、热电阻以及各种半导体传感器如力敏、热敏、湿敏、气敏、光敏元件等。
b、结构型传感器：依靠传感器机械结构的几何形状或尺寸（即结构参数）的变化而将外界被
测参数转换成相应的电阻、电感、电容等物理量的变化，实现信号变换，从而检测出被测信号。
如：电容式、电感式、应变片式、电位差计式等。
4、根据敏感元件与被测对象之间的能量关系（或按是否需外加能源）来分: a、能量转换型（有源式、自源式、发电式）：在进行信号转换时不需要另外提供能量，直接
由被测对象输入能量，把输入信号能量变换为另一种形式的能量输出使其工作。
有源传感器
类似一台微型发电机，它能将输入的非电能量转换成电能输出，传感器本身勿需外加电源，信号能量直接从被测对象取得。
因此只要配上必要的放大器就能推动显示记录仪表。
如：压电式、压磁式、电磁式、电动式、热电偶、光电池、霍尔元件、磁致伸缩式、电致伸缩式、静电式等传感器。
这类传感器中，有一部分能量的变换是可逆的，也可以将电能转换为机械能或其它非电量。
如压电式、压磁式、电动式传感器等。
b、能量控制型（无源式、他源式、参量式）：在进行信号转换时，需要先供给能量即从外部供给辅助能源使传感器工作，并且由被测量来控制外部供给能量的变化等。
对于无源传感器,
被测非电量只是对传感器中的能量起控制或调制作用，得通过测量电路将它变为电压或电流
量，然后进行转换、放大，以推动指示或记录仪表。
配用测量电路通常是电桥电路或谐振电路。
如：电阻式、电容式、电感式、差动变压器式、涡流式、热敏电阻、光电管、光敏电阻、湿
敏电阻、磁敏电阻等。
|
5、按输出信号的性质分：
a、模拟式传感器：将被测非电量转换成连续变化的电压或电流，如要求配合数字显示器或数字计算机，需要配备模/数（A/D）转换装置。
上面提到的传感器基本上属于模拟传感器。
b、数字式传感器：能直接将非电量转换为数字量，可以直接用于数字显示和计算，可直接
配合计算机，具有抗干扰能力强，适宜距离传输等优点。
目前这类传感器可分为脉冲、频率和数码输出三类。
如光栅传感器等。
6、按照传感器与被测对象的关联方式（是否接触）可分为：
a、接触式：如：电位差计式、应变式、电容式、电感式等；
b、非接触式：接触式的优点是传感器与被测对象视为一体，传感器的标定无须在使用现场
进行，缺点是传感器与被测对象接触会对被测对象的状态或特性不可避免地产生或多或少的
影响。
非接触式则没有这种影响；
非接触化测量可以消除传感器介入而使被测量受到的影响，提高测量的准确性，同时，可使
传感器的使用寿命增加。
但是非接触式传感器的输出会受到被测对象与传感器之间介质或环
境的影响。
因此传感器标定必须在使用现场进行。
7、按传感器构成来分：
a、基本型传感器：是一种最基本的单个变换装置。
b、组合型传感器：是由不同单个变换装置组合而构成的传感器。
c、应用型传感器：是基本型传感器或组合型传感器与其他机构组合而构成的传感器。
例如：热电偶是基本型传感器，把它与红外线辐射转为热量的热吸收体组合成红外线辐射传
感器，即一种组合传感器；把这种组合传感器应用于红外线扫描设备中，就是一种应用型传
感器。
有其他技术温度请联系广州迪川仪器仪表有限公司
&按作用形式来分：
按作用形式可分为主动型和被动型传感器。
主动型传感器又有作用型和反作用型，此种传感器对被测对象能发出一定探测信号，能检测
探测信号在被测对象中所产生的变化，或者由探测信号在被测对象中产生某种效应而形成信号。
检测探测信号变化方式的称为作用型，检测产生响应而形成信号方式的称为反作用型。
雷达与无线电频率范围探测器是作用型实例，而光声效应分析装置与激光分析器是反作用型实例。
被动型传感器只是接收被测对象本身产生的信号，如红外辐射温度计、红外摄像装置等
9、按传感器的特殊性来分：
上面介绍的分类是传感器的基本类型，按特殊性可分以下类型：
按检测功能可分为检测温度、压力、温度、流量计、流速、加速度、磁场、光通量等的传感
器；
按传感器工作的物理基础可分为机械式、电气式、光学式、液体式等；
按转换现象的范围可分为化学传感器、电磁学传感器、力学传感器和光学传感器；
按材料可分为金属、陶瓷、有机高分子材料、半导体传感器等；
按应用领域分为工业，民用、科研、医疗，农用，军用等传感器；
按功能用途分为计测用、监视用、检查用，诊断用、控制用，分析用等传感器。
