X光安检机简易操作说明
X光安检机操作方法
X光安检机操作方法集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-X光安检机操作方法1、清除X光机输送带通道内杂物。
2、检查通道进口及操作台上红色紧急停止按钮应顺时针旋转弹起，否则设备不能上电。
3、检查机器是否放置平稳，电源插座是否接有地线。
4、插上电源，顺时针旋转钥匙开关至打开位置，然后按一下启动按钮（绿色按钮），此时机器两端绿色电源灯亮起，整机通电并自动启动电脑。
5、耐心等待电脑完全启动后，用鼠标点击掌门神sphoto.exe图标打开X光机应用程序，3秒后X光机进入应用程序介面，机器开始自检，输送带运行，“滚筒指示”和“数据传输”按钮显示绿色。
7、用鼠标点击或者按下键盘上（前进）键，输送带正向运行，被检人员将行李放在输送带上开始进行检查。
8、当长时间没有行李通过时，用鼠标点击或者按下键盘上“停止”键，输送带停止运行，机器进入待机状态。
9、当有行李在通道内没有出来时，可以用鼠标点击或者按下键盘上（倒退）键，输送带反向运行，待行李退出后用鼠标点击或者按下键盘上“停止”键，输送带停止运行，当行李退出后请勿长时间反转，否则输送带会跑偏。
10、关机时按下键盘上“ESC”退出键，此时会弹出提示“关闭计算机”和“返回程序”按钮。
用鼠标点击“关闭计算机”，会退出X光机应用程序，点击“返回程序”则不退出。
11、退出到电脑开机画面后，依次点击“开始-关闭机算机-关闭”，电脑会自动关机，此时可将“钥匙开关”逆时针旋转至关闭位置后拔掉开机钥匙。
12、耐心等待30秒后，机器绿色指示灯会自动熄灭，机器断电。
13、设备断电后拔掉插头，将机器移至干燥通风处保存。
X光安检机使用注意事项1、为达到更好的使用效果，X光安检机安装环境应干燥通风，如果环境潮湿应做好防水措施，以延长机器使用寿命。
2、使用前应检查设备的外壳面板、显示器、键盘及电缆是否损伤，机器是否放置平稳，然后检查滚筒是否运转顺畅。
X光机操作手册(中文)
X射线安检设备操作手册广州市克金安防科技有限公司2010年版目录一、前言二、系统概述三、设备安装四、系统操作五、保养维护一、前言克金X射线安全检查设备是目前全球科技领先的X射线成像系统。
该设备综合了高低能阵列探测器、数字化图像处理技术和计算机即时图像显示技术等诸多优点，为用户提供高效可靠和具有服务功能的高质量图像。
为了使广大用户对本设备有全面的了解，同时也更方便的使用该设备，特编写了此用户手册。
本手册全面地介绍了克金X射线安全检查设备的工作原理以及如何调整维护、维护和保养。
在使用X射线安全检查设备前，请仔细阅读本手册。
对于用户不遵守安全规范而损坏了设备，本公司不承担任何责任。
本设备应由接受过正规培训的人员操作。
为避免射线的危害，操作人员必须始终严格遵守射线防护规则。
广州市克金安防科技有限公司拥有本手册的版权。
未经本公司或其授权代理的书面许可，不得以任何形式的手段复制本手册。
由于时间精力有限，该手册难免有疏漏和不足之处，敬请广大用户、专家给予批评指正。
二、系统概述1. 工作原理设备是借助于输送带将被检查行李送入X射线检查通道而完成检查的。
行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线射线源发射X射线束。
一束经过准直器的扇形X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的双能量半导体探测器。
探测器把X射线转变为信号，这些很弱的信号被放大，并送到信号处理机箱做进一步处理。
2. 技术指标一般指标通道尺寸：500*300 650*500 800*650 1000*800 1000*1000 传送带速度：0.2m/s传送带最大负荷：200kg分辨力：直径0.10mm金属线穿透力：>30mm胶卷安全性：对ISO1600胶卷安全泄漏剂量：<1.5µGy/hX射线发生器管电流：0.4mA~1.2mA管电压：100~160KV射线束发散角：60°冷却方式：密封式油冷工作周期：100%图像系统X射线传感器：L形光电二极管阵列探测器显示器：高分辨率22英寸液晶显示器多能高穿透：显示高能多穿透彩色/黑白图像：彩色/黑白图像切换部分剔除：有机物、无机物、混合物剔除图像锐化：边缘锐化效果图像放大：图像放大效果图像增亮：图像亮度逐级加亮图像细化：图像细节度增加图像检索：图像回放搜索报警：对不可穿透或可疑物报警图像回拉：显示已过图像安装数据工作温度/湿度：0℃~45℃/20%~95%（不冷凝）储存温度/湿度：-20℃~60℃/20%~95%（不冷凝）工作电压：220V AC（±10%）功率损耗：1.0KW（最大）噪声级：<65dB其他功能时间日期显示操作员识别急停工作状态显示外接打印机端口外接U盘接口X射线状态识别3. 主要用途X射线安全检查设备广泛适用于机场、火车站、汽车站、政府机关大楼、大使馆、会议中心、会展中心、酒店、商场、大型活动、邮局、学校、物流行业、工业检测等场所。
X光机操作规程
X光机操作规程一、日常操作顺序1、接通电源：X光机操作员将机器侧面的主电源开关置于ON档，将X光ON/OFF开关置于ON档，操作界面出现“ANRITSU”的图标，设备自检2分钟后出现基本界面。
2、操作员按下开始键，传送带开始运转，设备进入运行状态；按下停止键传送带停止运转。
3、受检品通过传送带，当被判定为合格品时，屏幕显示“OK”；当被判定为不合格时，屏幕会显示“NG”；屏幕统计数据显示所有受检品的总数、合格品数、NG数，但当受检品呈散乱状（无固定间隔）通过时，显示值会与实际不相符合。
4、新产品登记：新产品登记时，要进行基本设置与自动设置，本设备可登记100种产品的参数。
A、基本设置：1）变更产品编号：操作员在基本界面下按下产品键，然后从垂直滚动条中选择想设置的产品编号，按下变更产品按钮；操作中止则按下返回按钮，返回基本界面；2）操作员在基本界面上按下菜单键→产品登录→基本设置→输入品名（设置品名时，轻触文本框，出现键盘后输入文字）→选择判定形式（通常判定形式为“异物混入”）→显示（显示界面设置为“处理图像前”，基本形式设为“有效”）→运送（投光器使用设置为“使用”，工作状态设置为“包装”，输入传送带速度一般设置为“30～40m/分”）→登记→“小屋”键，以上各步结束，完成登录。
B、自动设置：操作员在基本界面上按下菜单键→产品登记→异物检测条件→设置异物检测算法（检测算法可在1至4间进行设置，一般设置为3，根据产品的形状也可设置为4。
若产品要求检出小的金属异物，也可使用1、2，但对骨头之类的异物检测灵敏度较低）→登记→返回→自动设置（显示准备中的界面，随即界面变换，3袋以上受检品逐一通过，显示X光管电压、电流。
由于受检品规格不一，需通过产品5-12次，检测次数与推荐检测水平会随受检品每次通过情况发生变化；当产品通过12次后，在显示界面上按下“是”，结束自动设置回到基本界面）。
5、灵敏度调节1）机器使用过程中，操作员每4小时一次对检测器的灵敏度进行调节（调节时要保证传递带上无任何物品；操作员每小时及产品更换时要附上测试片对机器的灵敏度进行校准）；2）操作员在基本界面上按下灵敏度修正键→下一步→显示正在进行灵敏度调节的界面→回到基本界面，灵敏度调节完成。

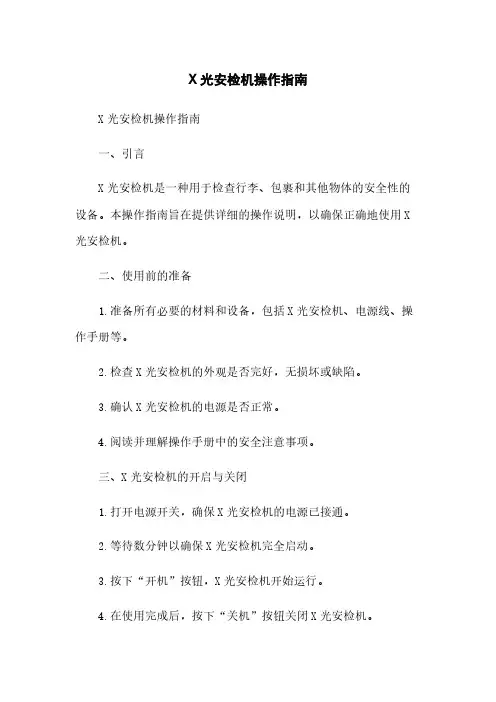

X光安检机操作指南
X光安检机操作指南X光安检机操作指南一、引言X光安检机是一种用于检查行李、包裹和其他物体的安全性的设备。
本操作指南旨在提供详细的操作说明，以确保正确地使用X 光安检机。
二、使用前的准备1.准备所有必要的材料和设备，包括X光安检机、电源线、操作手册等。
2.检查X光安检机的外观是否完好，无损坏或缺陷。
3.确认X光安检机的电源是否正常。
4.阅读并理解操作手册中的安全注意事项。
三、X光安检机的开启与关闭1.打开电源开关，确保X光安检机的电源已接通。
2.等待数分钟以确保X光安检机完全启动。
3.按下“开机”按钮，X光安检机开始运行。
4.在使用完成后，按下“关机”按钮关闭X光安检机。
5.关闭电源开关，断开电源。
四、样本的放置与调整1.将待检测的样本放置在X光安检机的传输带上。
2.调整传输带的速度和方向，确保样本能够顺利通过。
3.保持适当的样本间距，以避免重叠或堆叠。
五、X光图像的观察与分析1.观察X光图像的清晰度和对比度，确保能够准确识别物体。
2.分析X光图像中的物体特征，如形状、密度等，以判断其是否为禁止物品。
六、异常物体的处理1.如果X光图像中发现了可疑的物体，应立即停止传输带的运行。
2.使用手动控制功能将异常物体定位到便于处理的位置。
3.根据操作手册中的指示，进行进一步检查或采取必要的安全措施。
七、日常维护与保养1.定期清洁X光安检机的外壳，使用干净柔软的布进行擦拭。
2.清理传输带和其他关键部件，确保其畅通无阻。
3.检查X光安检机的电源线和连接线路是否松动或损坏。
4.随时记录并上报任何X光安检机的故障或异常现象。
附件：本文档涉及附件包括：1.X光安检机操作手册2.X光安检机的维修记录表3.X光安检机的使用许可证法律名词及注释：1.禁止物品：指根据相关法律法规禁止携带或运输的物品，如枪支、易燃品等。
2.安全措施：指为保障人员安全而采取的预防措施，包括警告、警报、紧急疏散等方法。
X光安检机操作步骤
X光安检机操作步骤1.了解设备：首先，您需要了解X光安检机的基本原理和各部分的功能。
这包括设备的X光发射器，接收器，显示屏，控制台和传送带等。
2.安全操作：您需要确保在操作X光安检机之前，您具备适当的培训和证书，以确保您能够正确操作设备，并且您熟悉安全操作规程。
3.打开设备：将X光安检机的电源打开，并确保设备处于正常工作状态。
在启动设备之前，您需要进行预热，以确保X光发射器工作正常。
4.准备物品：将需要检查的物品放置在传送带上。
根据需要，您可能需要将物品放入透明的袋子或容器中，以便更清楚地查看物品的细节。
5.安检员位置：站在X光安检机的操作台旁边，使您可以轻松查看显示屏上的图像，并进行适当的处理。
6.启动传送带：按下相应的按钮或滑动控制台上的开关，启动传送带。
这将使物品通过X光发射器和接收器，并将其显示在显示屏上。
7.查看图像：观察显示屏上的图像，并确保您能清晰地看到物品的细节。
根据您的判断，可以进行进一步的检查或处理。
8.使用增强功能：X光安检机通常具备一些增强功能，如放大，旋转和反转图像等。
根据需要，您可以使用这些功能来更好地查看物品。
9.检查可疑物品：如果您在图像中发现可疑物品，您需要停止传送带，并使用手动工具进一步检查该物品。
根据需要，您可能需要将物品取出进行详细检查。
10.判断结果：根据您的观察和经验，您可以判断物品是否安全，或者是否需要进一步的检查或处理。
如果有需要，您可以使用设备中的注释功能来记录您的观察和判断。
11.处理物品：根据检查结果，您需要采取适当的行动。
如果物品是安全的，您可以放行它。
如果物品存在潜在危险，您需要将其隔离并报告给适当的人员。
12.关闭设备：在完成所有检查后，您需要关闭设备，确保它经过适当的冷却和关闭过程，以便下一次使用。
总结：以上是X光安检机的操作步骤，每个步骤都需要仔细遵循，并根据需要进行适当的操作和判断。
操作时需要注意安全，并确保正确地操作和维护设备，以提供高质量的安全检查。
安保x光机操作方法
安保x光机操作方法
安保X光机操作方法包括以下步骤：
1. 开启X光机：按下电源按钮，等待机器启动完毕。
2. 准备被检物品：将被检物品放置在传送带上，并确保清空口袋、卸下大型金属物品等不符合安全规定的物品。
3. 设置安全检测参数：根据需要设置安全检测的参数，如检测时间、功率等。
4. 开始检测：按下开始按钮，传送带将开始运行，将被检物品送入X光机。
5. 观察检测图像：通过监视器观察X光机生成的检查图像，可以检测到被检物品的内部情况，包括金属、液体和其他非法物品。
6. 分析检测结果：根据检测图像判断被检物品是否符合安全规定，如果发现可疑物品，需要进一步确认。
7. 进一步检查：如果发现可疑物品，可以使用手动检查或者重复检测等方式进行进一步确认。
8. 完成检测：经过确认不符合安全规定的物品，需要采取相应措施，如扣留、
交由专门人员处理等。
9. 关闭X光机：结束检测后，按下停止按钮，关闭X光机。
10. 维护和清洁：定期对X光机进行保养和清洁，确保设备的正常运行。
值得注意的是，具体的操作方法可能会因不同厂家和型号的X光机而有所不同，操作人员应当根据实际情况以及厂家提供的操作手册进行操作。
X光安检机操作流程
X光安检机操作流程与菜单功能说明X光安检机设备原理是借助于输送带将被检查行李送入X射线检查通道而完成检查的。
行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线射线源发射X射线束。
经过准直器的扇形X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的双能量半导体探测器，探测器把X射线转变为信号。
一、X光安检机的操作规程：1、开机检查开机前必须进行预检：1.通道入口端和出口端的铅门帘应完好，任何缺损条必须更换。
2.所有盖板均已盖好。
3.检查输送带是否清洁或有任何撕裂，开机前必须作到输送带完好。
4.开机前需要检查通道内是否有滞留的被检物，如有，可以反向运行输送带将其取出。
2、开机开机步骤如下：1.将总线接在220V带地线电源上。
2.将钥匙插入钥匙开关，旋转90度，检测仪与主控系统联通。
3.按“主机电源”键，控制台电源指示灯亮，设备启动。
4.系统执行初始化程序，显示初始化界面。
5.初始化成功，显示初始化成功界面。
6.系统进入正常检测状态，可正常使用，开机操作完成。
3、物体检测检测物品之前，请按F12进行设备训管。
将物体水平放在传送带上，尽量使物体与传送带的接触面积最大，传送带将物体载入通道，物体遮住光障，X射线开始发射，对物体进行扫描，探测器接受物体透射信号，系统根据透射信号重建图像并输送到显示器。
正常检测时，如操作员发现危险品或可疑物品，可按“暂停”键识别，并选择是否保存到危险品图像库中。
4、关机本机采用一键关机系统，关机时只需按下操作台上关机按钮，并将钥匙取出即可。
二，检机安的正确使用步骤：1、将包裹放入到传输带上；2、传输带将行李包裹传入密封的测检机舱内；3、机器启动X光进行扫描，扫描出来的图像实时显示在显示器上；4、安检人员根据图像分析包裹内的物品是否有违禁物品。
三、X光安检机操作界面菜单功能说明安检机操作界面功能说明：多能量高穿透F1 显示多能量高穿透效果；黑白超强F2：显示黑白及反射效果；多能量超强F3：显示多能量超强效果；剔除：显示剔除有机物、无机物、混合物效果；边缘：显示边缘锐化效果；放大：显示图像放大效果；复原：将图像复原至初始状态；增亮：显示亮度、细节度增加效果，有三级可调；细化：显示图像精细效果；回放：回放已过图片；菜单：进入系统功能菜单界面操作进入系统功能会看到如下图所示：1.图形：存储被检物图像，可选择日期查看，系统保存图片数量三十万幅;选定图片,可选择不同效果查看。
X射线机使用说明书
X射线机使用说明书尊敬的用户：欢迎您购买和使用我们的X射线机。
为了确保您正常使用该设备并达到最佳效果，特提供以下使用说明。
请您仔细阅读，理解并按照说明操作。
一、安全须知1. 在使用X射线机之前，请确保已经对设备进行了全面的了解，并仔细阅读本说明书。
2. 确保设备的供电正常，并且接地良好。
3. 使用本设备应遵守国家和地方的相关法律法规，禁止将设备用于非法目的。
4. 在设备使用过程中严禁拆解、改装设备。
5. 使用设备时应注意周围环境，确保设备放置在稳定的工作台面上，以免发生翻倒或坠落等事故。
二、设备组成及功能介绍1. 主机：X射线机的控制中心，包含操作面板和显示屏。
2. 辐射源：产生X射线的核心部件。
3. 传感器：用于检测和测量X射线线束。
4. 操作面板：用于用户与设备之间的交互，包括开关、输入输出接口等。
5. 显示屏：用于显示设备的工作状态和相关信息。
三、使用步骤1. 确保电源已接通，并按下开机按钮。
2. 在显示屏上输入相应的操作指令，如设定所需的X射线剂量、曝光时间等参数。
3. 放置待检物体，并调整合适的距离和角度。
4. 确保设备和操作者之间有足够的距离，并确保操作者远离辐射源。
5. 按下曝光按钮，设备将开始发射X射线。
6. 曝光完成后，关闭设备电源。
四、维护与保养1. 定期检查设备的供电线路和插座，确保连接牢固、无损坏。
2. 设备不使用时，请拔掉电源插头，避免长时间断电造成设备损坏。
3. 注意设备的通风散热，保持设备周围空气流通。
4. 定期清洁设备外壳，并使用干净柔软的布擦拭显示屏，避免使用带有酸碱性的清洁剂。
五、常见问题解决办法1. 若设备无法开机，请检查电源是否接通，插座是否正常工作。
2. 若设备工作时发生异常声音，请立即停止使用，并联系售后服务。
3. 若设备无法进行X射线曝光，请检查辐射源是否正常工作，曝光按钮是否损坏。
以上为X射线机使用说明书，请您仔细阅读理解，并按照指导操作。
如有任何疑问或需要进一步的帮助，请及时联系我们的售后服务部门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
X光安检机简易操作说明
开机：
1、插好电源（一定要有地线，否则有可能跳闸）
2、检查“急停”按钮是否弹起（通道两端的都必须弹起）；
3、拧一下操作台上的“钥匙”，到“ON”位置，接通电源，此时电
机上电；
4、按一下“开机开关”启动主机；
5、系统启动进入XP系统后，启动“安检机系统”
6、进入安检机系统后，点系统界面上的“X1”获取数据，完成后，
点“X2”训管，如果在日常使用中发现图像有痕迹或不清晰时，也需要训管，训管时传送带上不能有物品；
7、训管完成后可以使用了！（物品只能从进口进，不能双向使用，
有报警灯的那端为进口，即有四个指示灯的一侧）
关机：
1、先停止安检机电机转动；
2、按操作台上的关机按钮；
3、待显示屏全黑，系统关闭后，将“钥匙”转到“OFF”位置，切
断电源；
提示：1、安检机长时间无箱包安检时，请暂定传送带转动！
2、液体通过安检时请确保液体不会溢出，以免产生故障。
3、严禁随意频繁按“急停”按钮，以免产生故障。
