空气流量计作用介绍
《空气流量计》课件
环境监测领域
空气流量计在环境监测领域中用于测量气体流量，如空气质量、温室气体排放等， 以评估环境状况和制定相应的环保措施。
在大气污染治理设施中，空气流量计用于监测处理后的气体流量，以确保治理设施 的有效运行。
在气象观测中，空气流量计用于测量风速和风量，以提供气象数据和辅助天气预报 。
2023
PART 05
空气流量计的作用
总结词
空气流量计在工业生产和生活中有着广泛的应用，它可以用 于控制、调节气体流量，也可以用于气体成分分析和质量流 量测量等。
详细描述
在工业生产中，空气流量计常被用于控制和调节气体流量， 以保证工艺过程的稳定性和产品质量。同时，在环保监测、 能源计量、医疗和科研等领域，空气流量计也发挥着重要的 作用。
发展趋势与挑战
REPORTING
技术创新与改进
总结词
随着科技的不断进步，空气流 量计技术也在持续创新和改进 ，以提高测量精度、稳定性和
可靠性。
传感器技术升级
采用新型材料和制造工艺，提 高传感器的敏感度和耐用性。
智能化技术应用
集成微处理器和算法，实现空 气流量计的自校准、自动调整 和远程控制。
多功能集成
排放。
在工业制冷系统中，空气流量计 用于监测制冷剂的流量，以确保
系统的稳定运行和制冷效果。
汽车领域
在汽车发动机控制系统中，空气流量计用于检测进入发动机的空气流量， 以实现燃油喷射和点火时刻的精确控制。
空气流量计还用于检测汽车空调系统的风量，以确保车内温度和湿度的适 宜。
在汽车排放控制系统中，空气流量计用于监测尾气排放的流量，以确保车 辆符合环保标准。
工作流程
空气流量计的工作流程包括空气的吸入、测量、输出和 显示四个环节。
汽车空气流量计的原理
汽车空气流量计的原理汽车空气流量计是一种用于测量进入发动机的空气流量的设备。
它是汽车引擎管理系统中至关重要的组成部分，用来调节发动机燃料和空气的混合比例，以实现更优化的燃烧效率和更低的尾气排放。
汽车空气流量计的原理基于热膨胀的性质，通常使用热丝传感器或热膨胀传感器来测量空气流过流量计的速度。
下面将对两种常见的汽车空气流量计原理进行详细介绍。
首先，我们来看热丝空气流量计。
热丝空气流量计有两根细丝，一根被用作加热丝，另一根被用作测量丝。
当发动机运转时，电流通过加热丝，使其加热到一个较高的温度，而测量丝则保持在大约恒定的温度。
当有空气流过时，它会带走测量丝上的热量，使其温度下降。
通过测量丝上的电流变化，可以确定流过的空气量。
实际中，热丝空气流量计通常配有温度补偿传感器，以考虑不同温度下的气体密度变化。
其次，我们来看热膨胀空气流量计。
热膨胀空气流量计使用一个内置的膨胀体来测量空气流通过流量计的速度。
这个膨胀体通常由电阻丝制成，通过加热电阻丝来升温。
当空气流过时，它通过膨胀体产生的小孔进入流量计。
由于高温下膨胀体膨胀，空气通过的通道被限制，从而导致检测电路中电流的改变。
通过测量电流变化，可以确定流过的空气量。
无论是热丝空气流量计还是热膨胀空气流量计，它们都可以通过测量不同温度下的电阻来确定空气流过的速度。
这种原理利用了空气的传导属性和热膨胀性质，通过测量热丝或热膨胀体的温度变化，得出空气流量信息。
但是需要注意的是，由于汽车空气流量计所处环境的复杂性，如湿度、温度和气体密度的影响，使得准确测量汽车空气流量变得更加复杂。
为了提高测量精度，现代汽车空气流量计通常会配备一些附加的传感器和算法，以考虑这些因素的影响。
总的来说，汽车空气流量计的原理基于热膨胀的性质，通过测量热丝或热膨胀体的温度变化，来确定空气流过的速度。
这种原理在汽车引擎管理系统中发挥着重要的作用，可以调整发动机燃料和空气的混合比例，以获得更好的燃烧效率和更低的尾气排放。
汽车空气流量计工作原理_概述说明以及解释
汽车空气流量计工作原理概述说明以及解释1. 引言1.1 概述汽车空气流量计是汽车发动机控制系统中重要的传感器之一。
它用于测量引入发动机的空气流量，以便准确调节燃料喷射量，并确保发动机正常运行。
空气流量计通过检测进入发动机的空气质量和数量，为发动机控制单元提供必要的信息。
因此，了解汽车空气流量计的工作原理和其在整个系统中的作用非常关键。
1.2 文章结构本文将从以下几个方面对汽车空气流量计进行介绍和分析。
首先，在第二部分中，我们将详细介绍汽车空气流量计的工作原理，并解释其基本原理和组成部分。
然后，在第三部分中，我们将概述说明空气流量计在汽车系统中的重要性，并比较不同类型的空气流量计及其应用领域。
接着，在第四部分，我们将进一步解释空气流量计的测量原理以及与车辆控制系统之间的关系，并讨论可能出现的问题及其解决方法。
最后，在第五部分，我们会总结文章内容，并提出对未来研究和发展方向的展望和建议。
1.3 目的本文旨在提供对汽车空气流量计工作原理的全面说明和解释，并探讨其对汽车性能和燃油经济性的影响。
通过深入了解空气流量计的原理和功能，读者将能够更好地理解汽车发动机控制系统中该关键传感器的作用，以及如何诊断和解决潜在的问题。
此外，本文还将指出未来研究该领域所需的方向，并为相关技术的改进提供参考。
2. 汽车空气流量计工作原理:2.1 原理介绍:汽车空气流量计是一种用于测量发动机进气量的装置，其工作原理基于热敏电阻和高频振荡技术。
空气流量计通过测量进入发动机的空气质量来确定所需的燃油供应。
当空气通过流量计时，它会使得组成流量计的热敏电阻受到冷却或加热。
这个温度变化导致了电阻值的变化，从而产生电压信号。
2.2 流量计的构成和功能:汽车空气流量计通常由两个主要部分组成：传感器和控制单元。
传感器包含一个热丝或热膜，其在同一温度下比周围环境多余几度。
当空气经过传感器时，热丝或热膜会被冷却，并通过改变电子元件中的电导率来呈现出相应的电信号。
空气流量计安装位置及作用
空气流量计通常用于测量空气或气体的流量，其安装位置和作用会根据具体的使用场景和需求而有所不同。
以下是一般情况下空气流量计的安装位置及作用的介绍：
1. 安装位置：
-空气流量计通常被安装在管道或通风系统中，以便测量空气流动的速度或体积。
-对于一些工业设备或系统，空气流量计可能会被安装在加工设备、风机出口或空调系统的进出口等位置。
2. 作用：
-测量空气流量：空气流量计可以准确地测量空气或气体通过管道或系统的流量，帮助监控和调节系统的运行状态。
-控制系统运行：在一些工业生产过程或通风空调系统中，空气流量计可以用来控制系统的运行，确保空气流量处于合适的范围内。
-节能环保：通过监测和调节空气流量，空气流量计可以帮助优化系统运行，达到节能和环保的效果。
总的来说，空气流量计的安装位置和作用主要是为了实现对空气流动情况的监测、控制和优化，从而确保系统正常运行并达到预期的使用效果。
在具体的应用场景中，需要根据实际情况进行合理的安装和使用。
空气流量计检修实训报告
一、实训目的通过本次实训，使学员掌握空气流量计的结构、工作原理及检修方法，提高学员对汽车电控发动机故障诊断与维修的能力。
二、实训时间2022年X月X日至2022年X月X日三、实训地点汽车维修实训室四、实训内容1. 空气流量计的作用空气流量计是电控发动机众多传感器中的一种，其主要作用是将空气流量信号转换为电压信号输入到发动机电控单元（ECU）。
ECU根据空气流量信号以及其他传感器的信号，经过计算并和存储器里的数据进行比对，最终确定喷油量的大小并驱动喷油器进行实时喷油，保证发动机在各种工况下都能获得最合适的混合气配比。
2. 空气流量计与电脑的线路连接空气流量计与电脑的线路连接包括端子1为空脚，端子4为ECU供电线（5V），端子3为信号线，端子2为地线等。
实训中，学员需熟悉各个端子的功能及连接方式。
3. 空气流量计的检修（1）翼片式（叶片式）空气流量计的检修1）测量电阻值：关闭点火开关，断开蓄电池电源线，拆下翼片式空气流量计的导线连接器，用万用表测量各个端子之间的电阻，阻值应符合标准值。
若阻值不符合标准，说明空气流量计损坏，需更换。
2）测量电压值：插好空气流量计的进线连接器，将点火开关转至“ON”挡，用万用表测量VC端子和E2端子、VS端子和E2端子间的电压。
测量结果应符合标准值，否则说明空气流量计损坏，需更换。
3）测量工作输出信号：拔下喷油器线束，启动发动机或单独用启动机带动，观察输出信号是否正常。
（2）卡尔曼涡流式空气流量计故障检修1）检查线路电压：供电电压为4.5～5.5V，信号电压为2.2～2.8V，空气温度传感器开路时电压为5V，短路时电压为0.1V。
2）检查进气通道清洁及梳流格栅清洁性：空气通道及梳流格栅不清洁将直接影响空气流动的平稳性，特别是在发动机高速运转时，这些污染将造成空气产生振动而被记作流量信号，从而影响空气流量计精度。
（3）不同类型空气流量计故障检修的思路与方法1）空气流量计与节气门体连接胶管不密封故障：空气流量计与节气门体的连接用胶管良好密封是保证正确计算进气量工作的必要条件。

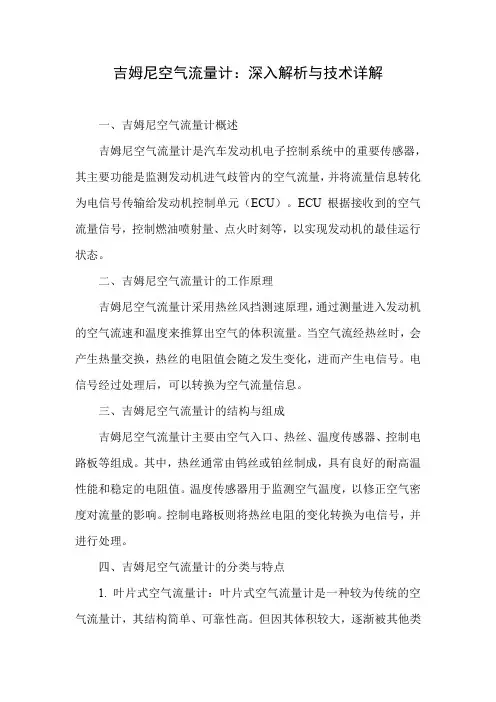

吉姆尼 空气流量
吉姆尼空气流量计：深入解析与技术详解一、吉姆尼空气流量计概述吉姆尼空气流量计是汽车发动机电子控制系统中的重要传感器，其主要功能是监测发动机进气歧管内的空气流量，并将流量信息转化为电信号传输给发动机控制单元（ECU）。
ECU根据接收到的空气流量信号，控制燃油喷射量、点火时刻等，以实现发动机的最佳运行状态。
二、吉姆尼空气流量计的工作原理吉姆尼空气流量计采用热丝风挡测速原理，通过测量进入发动机的空气流速和温度来推算出空气的体积流量。
当空气流经热丝时，会产生热量交换，热丝的电阻值会随之发生变化，进而产生电信号。
电信号经过处理后，可以转换为空气流量信息。
三、吉姆尼空气流量计的结构与组成吉姆尼空气流量计主要由空气入口、热丝、温度传感器、控制电路板等组成。
其中，热丝通常由钨丝或铂丝制成，具有良好的耐高温性能和稳定的电阻值。
温度传感器用于监测空气温度，以修正空气密度对流量的影响。
控制电路板则将热丝电阻的变化转换为电信号，并进行处理。
四、吉姆尼空气流量计的分类与特点1. 叶片式空气流量计：叶片式空气流量计是一种较为传统的空气流量计，其结构简单、可靠性高。
但因其体积较大，逐渐被其他类型的空气流量计所取代。
2. 卡门涡旋式空气流量计：卡门涡旋式空气流量计利用空气在旋转过程中产生的涡旋来测量空气流量。
其优点是测量精度高、响应速度快，适用于多种发动机工况。
但因其结构复杂、成本较高，应用范围相对较窄。
3. 热线式空气流量计：热线式空气流量计利用热线电阻的热量变化来测量空气流量。
其优点是测量精度高、响应速度快、对流场干扰小，适用于高精度发动机控制。
但因其成本较高、对工作环境要求严格，应用范围有限。
4. 热膜式空气流量计：热膜式空气流量计采用热膜电阻作为感温元件，具有测量精度高、响应速度快、对流场干扰小等特点。
同时，其制造成本相对较低，是目前应用较为广泛的空气流量计之一。
五、吉姆尼空气流量计的故障诊断与排除1. 故障现象：发动机启动困难，加速无力。
空气流量计原理
空气流量计原理
空气流量计是一种测量空气流量的设备，它依靠一定的原理来实现测量的功能。
空气流量计的原理主要分为热式流量计、旋翼式流量计和差压流量计。
热式流量计是基于流体传热原理而工作的。
它使用一个或多个细热丝，当空气从流量计中通过时，空气会带走热量，导致热丝的温度下降。
通过测量热丝的温度变化，就可以确定空气的流量。
旋翼式流量计则是利用旋转物体在流体中受阻力而转动的原理工作的。
流过旋翼的空气会使旋翼受到力的作用，从而使旋翼转动。
根据旋翼的转速，就可以计算出空气的流量。
差压流量计是通过测量压力差来确定流体流量的。
差压流量计中有一个管道将流体分成两个部分，流体通过管道时，会产生压力差。
根据流体的流速和管道的几何形状，可以确定流体的流量。
这些原理都是基于流体力学和热力学的基本原理来实现测量的。
不同的原理适用于不同的应用场景，但它们都可靠地测量空气流量，为各种工业和科研领域提供了准确的数据支持。
空气流量计工作原理介绍
空气流量计工作原理介绍嘿，朋友们！今天咱来聊聊空气流量计这个神奇的小玩意儿的工作原理。
你说这空气流量计像不像汽车的“鼻子”呀？它呀，专门负责嗅探进入发动机的空气量呢！就好像咱人呼吸的时候，要知道吸进去了多少空气一样。
空气流量计一般安装在进气道上，它可机灵着呢！当空气呼呼地往里跑的时候，它就能准确地感知到空气的流动情况。
它是咋做到的呢？其实啊，不同类型的空气流量计有不同的办法。
比如说热线式空气流量计吧，里面有一根细细的热线，就像咱家里的电热线一样。
空气流过的时候，会带走热线的热量，这时候空气流量计就能根据热量的变化算出空气的流量啦！你说神奇不神奇？这就好比你站在风口，风越大，你感觉越冷，空气流量计也能通过类似的方式察觉到空气的多少呢！还有一种叫热膜式空气流量计，原理也差不多。
它就像一个特别敏感的“空气探测小精灵”，能精确地捕捉到空气的一举一动。
那空气流量计为啥这么重要呢？这你就不懂了吧！发动机就像汽车的“心脏”，而空气可是让“心脏”跳动的关键呀！如果空气流量计出了问题，就好像人呼吸不顺畅一样，发动机能好好工作吗？肯定不能呀！那汽车不就跑不起来或者跑不好啦！你想想，如果空气流量计给的信息不准确，发动机该多郁闷呀！它以为有很多空气，结果没那么多，那不就像人吃饭的时候以为有很多菜，结果只有一点点，那不就饿着了嘛！所以呀，空气流量计可得好好工作，不能出岔子。
咱再打个比方，空气流量计就像是一个优秀的“记数员”，每一股空气它都认真地记录下来，然后准确地告诉发动机。
要是这个“记数员”不靠谱，那发动机可就被坑惨啦！在我们日常开车的时候，也要注意保护好这个小家伙哦！别让它被灰尘啊、杂质啊给弄脏了，不然它就不能好好工作啦！就像咱的鼻子要是被堵住了，那多难受呀！总之呢，空气流量计虽然不大，但它的作用可大着呢！它就像一个默默工作的小英雄，为我们的汽车正常行驶立下了汗马功劳。
咱可得好好珍惜它，让它好好地为我们服务呀！可别小瞧了它哟！这就是空气流量计工作原理的简单介绍啦，是不是很有意思呀！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气流量计的种类分为很多种，如果常见的空气流量计大家都会知道个一二。
但是膜式空气流量计可能不用的朋友就不是很了解了，具体膜式空气流量计有由什么组成，膜式空气流量计是什么样的工作原理，膜式空气流量计应用于那个行业都是我们想知道的。
别着急，答案就在下面。
我们慢慢来了解。
空气流量计广泛应用
膜式空气流量计因广泛应用于城市家用煤气、天然气、液化石油气等燃气消耗量的计量，故习惯.上又称家用煤气表。
但实际上家用煤气表只是膜式空气流量计系列中的一部分，系列中用于厂矿企业中计量工业用煤气的大规格仪表称为工业煤气表。
膜式气体流童计的工作原理由“皿”字形隔膜(皮膜)制成的能自由伸缩的计量室1,2,3,4以及能与之联动的滑阀组成流量测量元件，在薄膜伸缩及滑阀的作用下，可连续地将气体从流量计人口送至出口。
只要测出薄膜的动作的循环次数，就可获得通过流量计的气体体积总量。
膜式空气流量计测量范围度极宽，一般可达100:1,测量精度一般为士2%一土3%R。
空气流量计作用介绍
空气流量计就是这样的，其实就是我们家用可以常见的膜式空气流量计。
可能我们在使用的时候都没有注意过膜式空气流量计的作用，但是今天我们了解了，也知道了膜式空气流量计的作用。
在今后在遇到膜式空气流量计就会知道它是什么流量计，这样也可以和家人讲讲，更能加深我们对膜式空气流量计的了解。
希望这样的介绍能给大家带来帮助！！相信伴随着新材料、新工艺和新技术的应用，湿饱和蒸汽两相流量计的性能更趋完善也能够满足人们小型化、多功能性的综合要求。
相信随着纳米技术、薄膜技术等新材料研制成功，微机械与微电子技术、计算机技术等的综合应用，具备多种气体监测功能的高性能智能化湿饱和蒸汽两相流量计将会在不远的将来出现在我们身边。
