水平定向钻施工方案一、编制依据2.1工艺流程图2.2工艺流程说明2.2.1施工准备2.2.1.1现场勘查（1）现场勘查资料既是导向孔轨迹设计的重要依据也将决定施工难易程度，同时也是计算造价的基础。
主要应确定以下内容：钻孔轴线和地面走向，地面相对高度，确定导向孔造斜长度和入钻点位置，铺管长度，布管位置；钻机等设备进出场路线、道路情况以及钻机和配套设备布置所占用的场地和空间。
（2）测量施工所在地的地形地貌、地下管线走向及埋深情况，找准入钻点的准确位置。
（3）调查落实设备进场路线、钻杆倒运路线，行人来往通行规律，应采取安全措施，确保管线工程顺利施工。
（4）复查施工所在地的污水管、自来水管、高压电缆和通讯电缆位置及埋深是否和本次工程穿越的管线交叉。
2.2.1.2穿越曲线设计导向孔穿越曲线依据管材的曲率设计；钻孔长度一般以50～300m左右为一段，并根据路面及地下构筑物的情况现场调整，选择适当的出入点、入土点。
PE管线沿正在施工修筑的路边摆放、熔接。
2.2.1.3钻机设备就位前准备（1）施工设备进场前要求场地达到三通一平，确保施工设备顺利进场。
（2）对施工管线所经过的地段周围管线及障碍物进行观测，路面所有井孔都要下井查清。
（3）根据施工现场情况，确定导向孔轴线。
（4）因施工现场路面是沥青和混凝土路面，钻机地锚直接用铁桩锚固。
（5）入土端开挖2.0×1.5×1.0m的工作坑，出土端开挖4.0×2.0×1.5m的泥浆储运坑，具体位置视现场而定；如路面以下路基的构成为不宜穿越的砂砾石层，则工作坑须适当地延长并加深，以使入出土点及穿越曲线能够在土层中。
（6）为避免由于泥浆流量太大，对周围环境造成影响，施工中要及时清理泥浆。
钻机设备就位前准备2.2.1.4场地准备（1）施工设备进场前要求场地达到三通一平，确保施工设备顺利进场。
（2）对施工管线所经过的地段周围管线及障碍物进行观测，路面所有井孔都要下井查清。
水平定向钻钻孔施工方案
水平定向钻钻孔施工方案引言水平定向钻（Horizontal Directional Drilling，HDD）是一种先进的钻探技术，用于在不破坏地面表面的情况下进行地下管道敷设。
本文将详细介绍水平定向钻钻孔施工方案。
1. 概述水平定向钻是一种通过控制钻井机的方向和倾角，使钻头沿着设计的轨迹进行钻穿地下障碍物的钻孔技术。
水平定向钻钻孔施工方案主要包括以下几个步骤：1.1 需求分析在开始施工前，需进行需求分析，明确管道的起止点和设计要求等。
1.2 地质勘探地质勘探是为了了解地质条件和地下障碍物的分布情况，以便进行方案设计和施工过程中的风险评估。
1.3 方案设计在根据实际情况和设计要求进行方案设计时，需要考虑以下几个因素： - 钻孔路径：根据地质调查结果和管道要求设计合理的钻孔路径，避开地下障碍物。
- 钻孔长度和直径：根据管道类型和设计要求确定钻孔的长度和直径。
- 钻头选型：根据地质情况和设计要求选择合适的钻头。
- 注水和泥浆循环系统：设计注水和泥浆循环系统，以保证钻孔的稳定性和冷却钻头。
1.4 施工准备在进入施工现场前，需进行施工准备工作，包括准备钻井机、安装钻杆和钻头等。
2. 施工步骤水平定向钻钻孔施工主要分为以下几个步骤：2.1 钻孔启动在钻孔启动前，需先进行标定和定位工作，确保钻孔机位于预定位置。
然后启动钻孔机，进行初次钻孔。
2.2 钻孔过程在钻孔过程中，需进行以下操作： - 控制钻孔机的方向和倾角，确保钻孔机按照预定路径进行钻孔。
- 定期检查钻孔机的工作状态，如转速、推进速度等。
2.3 钻孔终止当钻孔接近设计长度时，需进行钻孔终止操作。
终止钻孔的方式有两种： - 钻杆停止推进，但保持旋转，使钻费留在土层中。
- 钻头停止旋转，并逐渐回拉钻杆。
2.4 钻孔后处理完成钻孔后，需进行以下处理：- 清理钻杆和钻头，确保不会残留泥浆和碎屑。
- 对钻孔进行检测，以确保钻孔质量符合设计要求。
3. 施工风险与控制措施水平定向钻施工过程中存在一定的风险，为了保证施工的安全性和顺利进行，需要采取以下控制措施： - 风险评估：在施工前进行地质勘探和风险评估，及时发现和评估潜在风险。
水平定向钻穿越施工方案
水平定向钻穿越施工方案1.项目背景随着城市化进程的加快，地下管线的越来越密集，各类道路、桥梁等地下工程建设的发展，要求对地下管线进行穿越施工。
水平定向钻钻探技术独特的优势逐渐受到人们的重视，成为一种高效、安全、环保的地下管线穿越方法。
2.工程概述本项目需要进行一条水平定向钻穿越施工，穿越距离为XX米，所穿越的管线类型包括自来水、电力、天然气等。
穿越区域为城市市区，需要注意周围建筑物、道路和地下设施的保护。
3.施工步骤3.1前期准备（1）进行相关资料的收集和分析，包括地下管线的图纸、管径、管材等信息。
（2）确定施工地点和穿越路径，进行现场勘测，并编制详细的施工设计方案。
（3）制定安全环保方案，包括施工期间的安全措施和环境保护措施。
3.2设备准备（1）选择合适的水平定向钻机和附件，确保设备能够满足施工需求。
（2）对设备进行检测和维修，确保设备的正常运行。
3.3施工准备（1）清理施工区域，确保工作面积干净，并进行合理划定。
（2）搭建施工临时设施，包括工地围挡、办公室、仓库等。
3.4施工过程（1）确定钻孔位置，根据设计要求采取合适的导向方式，确保钻孔位于目标区域。
（2）进行钻孔作业，根据设计要求控制钻孔进展，同时进行地层取样和环空清理。
（3）调整钻孔方位和水平位置，确保钻孔达到设计要求，且不与其他管线交叉。
（4）安装套管，并进行压实，确保套管固定且与地下管道连接紧密。
（5）进行管道穿越，根据设计要求控制穿越的速度和方向，避免对管道造成损坏。
（6）施工结束后及时填补钻孔，保持地表的整洁。
3.5安全措施（1）在施工现场周围设置警示标志，并进行警示宣传。
（2）对施工区域进行合理划定，确保工作面积安全。
（3）加强施工人员的安全教育和培训，提高他们的安全意识和应急处理能力。
（4）定期进行设备的安全检查和维护。
4.环保措施（1）对发电机和工地各种机械设备进行排放处理，减少尾气和噪音的污染。
（2）施工过程中进行垃圾分类，减少对环境的污染。
水平定向钻施工方案
水平定向钻施工方案成的明珠工业园路口至龙潭墟输水管道，西接万宝加压泵站至鳌头镇输水管道。
1.2编制依据本工程施工方案编制依据国家有关法律法规和规范标准，结合工程实际情况，制定本方案。
1.3主要工程量本工程主要工程量包括：输水管道、定向钻穿越、管道回拖等。
输水管道总长约6公里，定向钻穿越共计10处，管道回拖共计20处。
二、施工组织部署2.1施工工艺流程本工程施工工艺流程包括：测量定位放线、钻机就位和调试、钻孔导向、分级反扩成孔和管道回拖等。
2.2施工组织与管理本工程施工组织与管理包括：施工人员组织、施工现场管理、施工进度管理、施工质量管理和安全文明施工管理等。
2.3施工准备2.3.1施工平面布置施工平面布置应按照设计要求进行，保证施工现场的安全、整洁、有序。
同时，应设置施工标志牌和警示标志，指示施工区域和施工危险区域。
2.3.2材料准备材料准备应按照设计要求进行，保证材料的质量和数量。
同时，应按照材料的特性和用途分类存放，做好防潮、防晒等措施。
2.3.3设备准备设备准备应按照设计要求进行，保证设备的完好性和可靠性。
同时，应对设备进行检查和维护，确保设备的正常运转。
三、主要分部分项工程施工方案3.1测量定位放线3.1.1测量定位放线在施工前，应进行测量定位放线工作，确定钻孔位置和管道敷设位置，保证施工的准确性和安全性。
3.2定向钻穿越施工方案3.2.1钻机就位和调试钻机就位后，应进行调试工作，确保钻机的正常运转和钻孔的准确性。
3.2.2钻孔导向钻孔导向应按照设计要求进行，保证钻孔的准确性和安全性。
同时，应根据地质情况进行相应的调整和处理。
3.2.3分级反扩成孔分级反扩成孔应按照设计要求进行，保证管道的准确敷设和安全性。
同时，应根据地质情况进行相应的调整和处理。
3.2.4管道回拖管道回拖应按照设计要求进行，保证管道的准确敷设和安全性。
同时，应对管道进行检查和维护，确保管道的完好性和可靠性。
四、施工质量管理措施4.1质量管理措施及管理网络施工质量管理措施应按照设计要求进行，建立质量管理网络，保证施工质量的可控性和可靠性。
水平定向钻施工方案
水平定向钻施工方案一、项目背景和目标水平定向钻是一种钻探技术，可以在水平方向上进行方向控制和定向钻探。
其主要目标是实现在无法进行传统垂直钻探的情况下，达到对目标地层进行钻探和开采的目的。
本方案将详细介绍水平定向钻的施工工艺和操作流程，确保施工的顺利进行。
二、施工流程和工艺1.地质调查和设计：在施工前进行地质勘查和调查，确定目标地层的情况，并根据实际情况进行设计。
设计包括断面和开钻路径的设计。
2.设备准备：准备水平定向钻所需的设备和材料，包括钻头、导向工具、驱动器、隔离器、测量传感器等。
3.布置钻机：根据设计要求，确定适当的布置位置，并将钻机放置和固定在钻井台上。
4.钻头安装和导向：选择合适的导向工具和驱动器，并将其安装在钻头上。
通过驱动器的操作来控制钻头的方向，实现水平钻探。
5.钻井操作：根据设计要求控制钻井台的转速和进给速度，保持稳定的钻进速度。
同时，通过测量传感器监测钻进参数，确保钻孔的正确深度和位置。
6.钻孔取芯：根据实际需要，可以通过取芯操作来获取地层样本，以进行地质分析和实验。
7.钻杆替换和维护：根据需要进行钻杆的替换和维护，确保钻杆的正常运转和使用寿命。
8.完井和测试：在达到设计要求的深度后，进行井下工作，如巴氏体系井下工作流程。
9.数据记录和分析：对施工过程中的数据进行记录和收集，并进行分析，以确定施工质量和效果。
三、安全措施和环保要求1.安全措施：施工过程中应严格遵守安全规范，做好施工前的安全培训和应急准备工作。
操作人员应熟悉操作流程和设备使用方法，并佩戴相应的个人防护装备。
同时，钻机的使用和维护应符合相关安全要求，确保施工过程中的安全。
2.环保要求：在施工过程中，应遵守环保法规，采取措施减少或避免对环境的污染。
钻孔排水应注意处理，避免对地下水和地表水造成污染。
废弃物的处理和处置应符合相关规定，不得随意弃置。
四、经济效益和社会效益1.节约成本：水平定向钻可以减少传统钻孔的需求，节约了施工成本和时间。
水平定向钻穿越施工方案

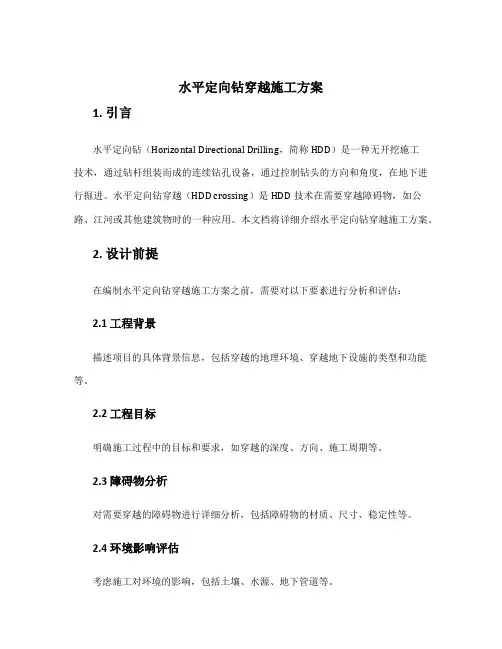

水平定向钻穿越施工方案1. 引言水平定向钻（Horizontal Directional Drilling，简称HDD）是一种无开挖施工技术，通过钻杆组装而成的连续钻孔设备，通过控制钻头的方向和角度，在地下进行掘进。
水平定向钻穿越（HDD crossing）是HDD技术在需要穿越障碍物，如公路、江河或其他建筑物时的一种应用。
本文档将详细介绍水平定向钻穿越施工方案。
2. 设计前提在编制水平定向钻穿越施工方案之前，需要对以下要素进行分析和评估：2.1 工程背景描述项目的具体背景信息，包括穿越的地理环境、穿越地下设施的类型和功能等。
2.2 工程目标明确施工过程中的目标和要求，如穿越的深度、方向、施工周期等。
2.3 障碍物分析对需要穿越的障碍物进行详细分析，包括障碍物的材质、尺寸、稳定性等。
2.4 环境影响评估考虑施工对环境的影响，包括土壤、水源、地下管道等。
3. 水平定向钻穿越施工方案在明确了工程的背景和目标后，可以开始编制水平定向钻穿越施工方案。
下面是一般情况下的施工步骤：3.1 前期准备工作包括测量和标记穿越点、清理施工区域、竖井的钻探等。
同时需要制定施工计划和安全措施，确保施工过程中的安全性。
3.2 钻井施工根据工程要求和现场情况，选择合适的钻头和钻杆进行钻井。
根据需要可以采用水泥浆进行冲洗、冷却和润滑。
3.3 引孔施工施工过程中需要注意控制钻头的方向和角度，以确保在地下穿越过程中的准确性。
根据障碍物的性质和尺寸，选择合适的工艺参数进行施工。
3.4 安装套管当钻头完成穿越任务后，安装套管以保护管道。
根据工程要求和套管的材质，选择合适的安装工艺。
3.5 拆除竖井当穿越结束后，拆除竖井并进行现场清理。
4. 施工风险和安全措施水平定向钻穿越施工过程中存在一定的风险，包括钻头堵塞、隧道坍塌、土壤下陷等。
为了保证施工的安全性，需要采取以下安全措施：1.施工前进行详细的现场勘测和工程计算，确保施工的可行性和安全性。
水平定向钻施工方案
水平定向钻施工方案水平定向钻是一种新型的钻井技术，它通过利用斜井钻探中的水平定向分支技术，将传统的竖直钻井转变为具有水平延展性的钻井方式，实现了地下水资源的高效开发利用。
本文将从钻井原理、施工工艺、优势和应用前景等方面进行详细论证。
水平定向钻的施工原理主要包括钻井参数选择、水平控制、水平段的完井，以及套管与管柱的设计等内容。
首先，在钻井参数选择方面，需要根据所需钻取的水平井段来确定井斜角度、钻头选型、注水压力等参数。
其次，在水平控制方面，通过测斜工具、地磁工具等进行位移监测和控制，保证钻孔的水平度。
再次，在水平段的完井方面，需要进行水泥浆排除，充填固结剂，防止钻井液返潮等操作。
最后，在套管与管柱的设计方面，需要设计适配的套管尺寸和完井管柱，确保井壁的稳定性和完整性。
水平定向钻的施工工艺主要包括钻孔施工、水平控制、完井和试产等步骤。
首先，进行钻孔施工，通过连续旋转和推进的方式进行钻探，控制好井斜角度和进尺速度。
然后，进行水平控制，通过测斜仪和地磁仪等工具测量井斜角度和方向，以及位移和偏差信息，及时调整钻探参数进行控制。
接下来，进行完井作业，包括水泥套管、酸化处理、注水以及防砂操作等。
最后，进行试产作业，通过生产试油或试水等方式，判断井段的产能及水气分布情况，为后续的生产作业提供依据。
水平定向钻相比传统的钻井技术具有许多显著的优势。
首先，它能够有效地增加井底面积，提高地下水资源的开采效率。
其次，它可以减少钻探井数和钻井时间，减少工程投资并节约能源。
再次，它可以实现油气层的水平延展开采，减少透水性差的岩层的渗透性损失。
最后，水平定向钻具有较好的适应性，可以应用于各种地质条件和开采需求，对于多层次的油气井井网布置和密集开采具有重要意义。
水平定向钻技术在油气勘探和取水工程中具有广阔的应用前景。
在油气领域，通过水平定向钻技术可以实现油气田的高效开发和油气井的集中化布置，提高油气采集率和经济效益。
在取水工程中，水平定向钻也可以用于地下水资源的合理开发和利用，解决水源的不足问题。
水平定向钻专项施工方案
水平定向钻专项施工方案水平定向钻（HDD）是一种非常有效和先进的施工技术，通过这种方法可以在地下进行钻孔工作，使得输送管道、电缆和其他地下设施的安装变得更加容易。
本文将提供一份水平定向钻专项施工方案，以帮助项目的顺利进行。
一、项目概述本项目是针对地区的道路改建工作，涉及到给水管道和电力电缆的安装。
采用水平定向钻技术可以避免地面开挖和与其他地下设施的冲突，从而减少对现有道路交通的影响。
二、项目准备1.确定施工位置和施工时间：在项目开始前，需要确定需要进行水平定向钻的实际位置，并制定详细的施工计划。
同时，需要确定施工时段，以便在影响交通最小的时间段进行施工。
2.选购和准备设备：为了完成水平定向钻工作，需要选购适用的设备，例如水平定向钻机、钻头和钻管等。
此外，还需要准备支撑设备、测量设备和其他辅助设备。
3.进行现场勘测：在施工前，需要进行现场勘测，了解地下地质条件和可能存在的障碍物。
这样可以为后续的施工工作提供准确的数据和信息。
4.制定施工方案：基于现场勘测的结果，制定详细的施工方案，包括施工路径的选择、钻孔的深度和直径、设备的使用和其他相关的技术细节。
三、施工过程1.准备工作：在正式开始施工之前，需要进行以下几个步骤的准备工作。
-安全方案：制定详细的安全方案以保障施工人员和周围环境的安全。
-设备调试：对所有设备进行调试和检查，确保设备的正常运行。
-施工现场准备：准备施工现场，包括清理杂物、搭建临时设施和标记施工区域等。
2.钻孔工作：根据之前制定的施工方案，在指定的地点进行钻孔工作。
具体的步骤如下。
-定位：使用测量设备对施工地点进行精确定位，并将钻孔中心点标记出来。
-钻孔：使用水平定向钻机进行钻孔，根据方案中的要求调整钻头和钻管。
-监测和测量：在钻孔过程中，需要定期进行监测和测量，以确保钻孔的准确性和稳定性。
3.管道和电缆安装：完成钻孔后，需要进行进一步的工作，将管道和电缆安装到钻孔中。
具体的步骤如下。
