双向板的配筋及构造要求
双向板的配筋
双向板的配筋是为了增加板的承载能力和防止板发生破坏。配筋的方式和数量需要根据板的设计计算 来确定。
双向板的构造要求
为了确保双向板的安全性和稳定性，需要满足一些构造要求，如板的厚度、钢筋的直径和间距等。这 些要求在相关的建筑规范和标准中都有详细的规定。
双向板的设计计算实例
计算实例
以某工程为例，介绍单向板的设计计算过程。
03
CATALOGUE
双向板
双向板的定义与受力特点
双向板的定义
双向板是指板在两个方向上同时受力，并且两个方向的力矩 均相等。这种板在建筑结构中经常被使用。
双向板的受力特点
双向板在两个方向上的力矩是相互影响的，当一个方向上的 力矩发生变化时，另一个方向的力矩也会相应地改变。因此， 在设计和计算时需要考虑这种相互影响。
装配式叠合板中单向板及双向板的设计与施工
装配式叠合板中单向板及双向板的设计与施工全文共四篇示例，供读者参考第一篇示例：装配式叠合板是一种常用的建筑材料，广泛应用于建筑、装饰、家具等领域。
在装配式叠合板的制作过程中，单向板和双向板是两种常用的设计类型。
本文将围绕单向板和双向板的设计与施工展开讨论。
一、单向板的设计与施工1. 设计原理单向板是指板材中的纤维方向全部一致，这样可以使板材在特定方向上具有较高的强度和刚度。
在设计单向板时，需要根据实际使用环境和承载要求来确定板材的尺寸、纤维方向等参数，以保证其具有良好的力学性能。
2. 施工流程（1）准备工作：首先需要准备好板材原材料，然后根据设计要求对板材进行裁剪、打磨等前期处理工作。
（2）组装工艺：根据设计要求，将单向板逐个进行组装，需要注意保证板材之间的纤维方向一致，同时要采用合适的胶水或其他粘结材料进行连接，以保证板材的整体性能。
（3）压制工艺：组装好的单向板需要进行一定的压制处理，以保证板材的密实度和强度。
（4）表面处理：最后对单向板的表面进行处理，可根据需要进行喷涂、贴纸、磨砂等工艺，以获得所需的表面效果。
三、单向板与双向板的比较1. 强度和刚度：单向板在特定方向上具有较高的强度和刚度，而双向板在两个方向上都具有较高的强度和刚度。
2. 施工难度：相对而言，单向板的施工难度较低，双向板需要考虑纤维的交叉排列，因此施工难度较大。
3. 应用范围：单向板适用于需要承受特定方向荷载的结构，而双向板适用于需要承受多方向荷载的结构。
四、结语装配式叠合板中的单向板和双向板是两种常用的设计类型，它们在建筑、装饰、家具等领域中均有广泛的应用。
在设计与施工过程中，需要充分考虑实际使用环境和要求，以保证板材具有良好的力学性能和外观效果。
相信随着技术的不断进步，装配式叠合板的设计与施工将会变得更加高效和可靠。
第二篇示例：装配式叠合板是一种常用于建筑工程中的材料，它由多层木材叠合而成，具有优良的抗拉性能和稳定的结构特性。

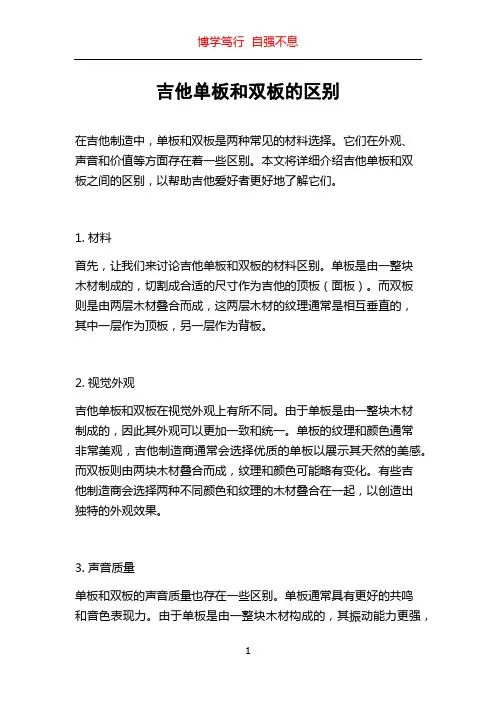

吉他单板和双板的区别
吉他单板和双板的区别在吉他制造中，单板和双板是两种常见的材料选择。
它们在外观、声音和价值等方面存在着一些区别。
本文将详细介绍吉他单板和双板之间的区别，以帮助吉他爱好者更好地了解它们。
1. 材料首先，让我们来讨论吉他单板和双板的材料区别。
单板是由一整块木材制成的，切割成合适的尺寸作为吉他的顶板（面板）。
而双板则是由两层木材叠合而成，这两层木材的纹理通常是相互垂直的，其中一层作为顶板，另一层作为背板。
2. 视觉外观吉他单板和双板在视觉外观上有所不同。
由于单板是由一整块木材制成的，因此其外观可以更加一致和统一。
单板的纹理和颜色通常非常美观，吉他制造商通常会选择优质的单板以展示其天然的美感。
而双板则由两块木材叠合而成，纹理和颜色可能略有变化。
有些吉他制造商会选择两种不同颜色和纹理的木材叠合在一起，以创造出独特的外观效果。
3. 声音质量单板和双板的声音质量也存在一些区别。
单板通常具有更好的共鸣和音色表现力。
由于单板是由一整块木材构成的，其振动能力更强，可以产生更加清晰和富有表现力的音色。
与此相比，双板的振动能力可能会稍微减弱一些，但它们通常具有更好的耐久性和稳定性。
4. 经济性从经济角度来看，双板通常比单板更为实惠。
由于单板的制造过程相对复杂，需要选用较为优质的木材，因此单板的价格通常更高。
而双板则由两块较薄的木材叠合而成，制造和加工过程相对较简单，成本相对较低。
5. 硬度单板通常具有更高的硬度。
由于单板是由整块的木材制成的，其材质更为致密和坚固，通常可以提供更好的吉他声音和更长久的使用寿命。
而双板由两块木材叠合而成，因此在硬度和坚固性方面稍逊于单板。
总结起来，吉他单板和双板在材料、外观、声音质量、经济性和硬度等方面都存在一些区别。
单板通常具有更一致和美观的外观，更好的共鸣和音色表现力，但价格更高。
而双板则相对经济实惠，通常拥有更好的耐久性和稳定性。
对于不同的吉他爱好者，他们可以根据自己的需求和预算来选择适合自己的吉他材料。
第十一章 单向板
11.1概述
一、单向板与双向板 的定义
q q1 q2
4 4 5q1l01 5q2l02 f 384 EI 384 EI
4 l 02 q1 q 2 4 l 01
因此可以定义如下： 只在一个方向弯曲或主要在一个方向弯曲 的板称为单向板；设计时l02/l01≥3 在两个方向弯曲，且不能忽略任一方向弯 曲的板称为双向板；设计时l02/l01 ≤2 2＜ l02/l01＜3按单向板设计 单向板又称梁式板包括三种情况：悬臂、 对边支承、四边支承。
混凝土铰—混凝土先压碎，超筋截面；（转动小、脆性）。 塑性铰对结构的影响
A：使超静定结构超静定次数减少，产生内力重分布；
B：塑性铰出现时，只要结构不产生机动，仍可承受荷载；或者说， 当出现足够的塑性铰，使结构产生机动时，结构才失效。
图10.10 塑性铰的形成
(a) 简支梁；(b) 弯矩图；(c) M-φ关系曲线
集中荷载作用下
3内力包络图
每一内最大弯矩和最大剪力叠合图形的外 包线。 每跨4条线。 边跨简支时3条线。
4支座弯矩和剪力设计值
弯矩设计值 M M V b c 0
剪力设计值 均布荷载 集中荷载
2
b V Vc ( g q) 2 V Vc
四 超静定结构的塑性内力重分布
2.次梁的构造要求 （1） 次梁的一般构造同受弯构件。 （2） 次梁的截面。 （3） 梁内受力钢筋的弯起和截断，应按弯矩 包络图确定。一般对承受均布荷载，跨度相差 不超过20%，并且q/g≤3的次梁，钢筋的截断 和弯起也可按图10.16来布置。
图10.16 次梁的钢筋布置图
主梁的计算特点与构造要求

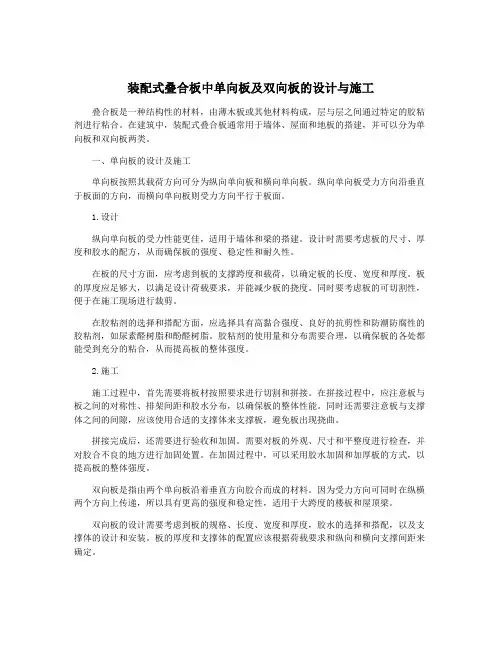

装配式叠合板中单向板及双向板的设计与施工
