土木工程类二级注册建筑师建筑构造与详图(作图题)分类模拟试题与答案建筑构造5
二级注册建筑师建筑构造与详图(作图题)分类模拟试题与
答案建筑构造5
题任务书与解答
1. 任务书
设计内容
根据所给外墙及屋面墙体形式画出变形缝的详细做法。
设计条件
1．外墙厚370mm；
2．屋面保温层厚120mm。
设计任务
绘出所示部位变形缝的详图，材料自定，要求画出墙体保温处理层，说明屋面防水做法。
— 1/3 —
— 1/3 —
答案：
/>
— 2/3 —
— 3/3 — — 3/3 — />
[解题要点
各部分做法详细、正确，材料选择合理，构造做法规范、适用。
[参考作图提示 1 变形缝的绘制是否合理 2 墙体保温处理层的做法是否准确 3 屋面防水的做法是否准确 4 各种材料图示表达是否正确 5 泛水处理是否得当
6 构件位置与尺度是否正确、齐全、说明详细。

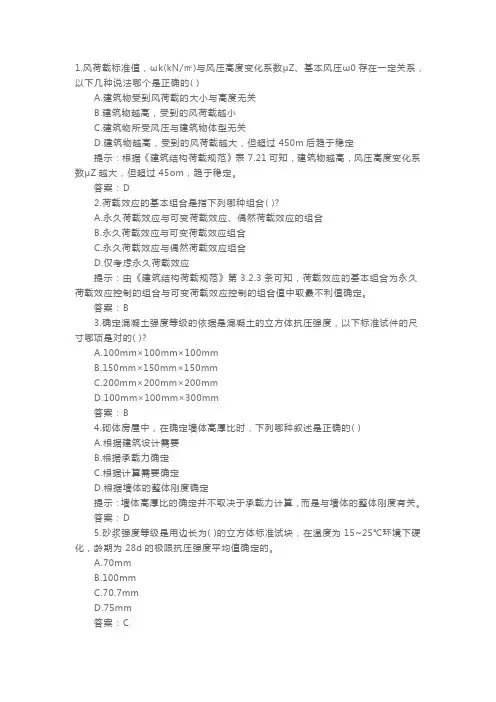

二级建筑师考试《建筑结构》模拟试题及答案
1.风荷载标准值，ωk(kN/㎡)与风压高度变化系数μZ、基本风压ω0存在一定关系，以下几种说法哪个是正确的( )A.建筑物受到风荷载的大小与高度无关B.建筑物越高，受到的风荷载越小C.建筑物所受风压与建筑物体型无关D.建筑物越高，受到的风荷载越大，但超过450m后趋于稳定提示：根据《建筑结构荷载规范》表7.21可知，建筑物越高，风压高度变化系数μZ越大，但超过45om，趋于稳定。
答案：D2.荷载效应的基本组合是指下列哪种组合( )?A.永久荷载效应与可变荷载效应、偶然荷载效应的组合B.永久荷载效应与可变荷载效应组合C.永久荷载效应与偶然荷载效应组合D.仅考虑永久荷载效应提示：由《建筑结构荷载规范》第3.2.3条可知，荷载效应的基本组合为永久荷载效应控制的组合与可变荷载效应控制的组合值中取最不利值确定。
答案：B3.确定混凝土强度等级的依据是混凝土的立方体抗压强度，以下标准试件的尺寸哪项是对的( )?A.100mm×100mm×100mmB.150mm×150mm×150mmC.200mm×200mm×200mmD.100mm×100mm×300mm答案：B4.砌体房屋中，在确定墙体高厚比时，下列哪种叙述是正确的( )A.根据建筑设计需要B.根据承载力确定C.根据计算需要确定D.根据墙体的整体刚度确定提示：墙体高厚比的确定并不取决于承载力计算，而是与墙体的整体刚度有关。
答案：D5.砂浆强度等级是用边长为( )的立方体标准试块，在温度为15~25℃环境下硬化，龄期为28d的极限抗压强度平均值确定的。
A.70mmB.100mmC.70.7mmD.75mm答案：C6.作为判断刚性和刚弹性方案房屋的横墙，对于单层房屋其长度不宜小于其高度的( )倍。
A.0.5B.1C.1.5D.2.0答案：B7.砌体结构底层的墙或柱的基础埋深较大时，则墙的高度应自楼板底算至( )。

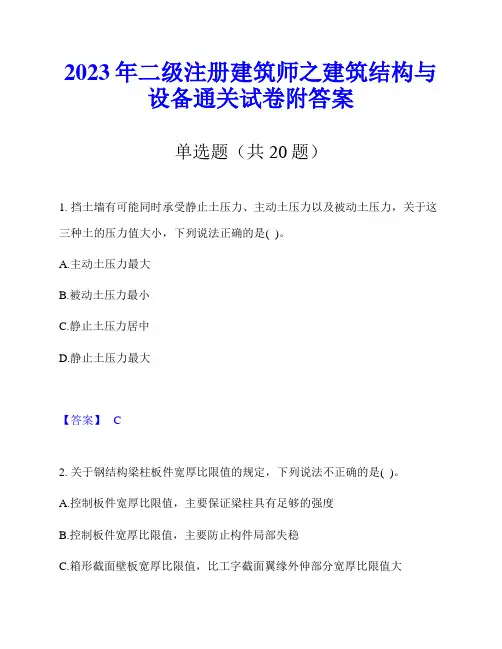

2023年二级注册建筑师之建筑结构与设备通关试卷附答案
2023年二级注册建筑师之建筑结构与设备通关试卷附答案单选题（共20题）1. 挡土墙有可能同时承受静止土压力、主动土压力以及被动土压力，关于这三种土的压力值大小，下列说法正确的是( )。
A.主动土压力最大B.被动土压力最小C.静止土压力居中D.静止土压力最大【答案】 C2. 关于钢结构梁柱板件宽厚比限值的规定，下列说法不正确的是( )。
A.控制板件宽厚比限值，主要保证梁柱具有足够的强度B.控制板件宽厚比限值，主要防止构件局部失稳C.箱形截面壁板宽厚比限值，比工字截面翼缘外伸部分宽厚比限值大D.Q345钢材比Q235钢材宽厚比限值小【答案】 A3. 下列关于框架结构和框架一抗震墙结构的结构布置的要求中哪一项是不正确的？( )A.框架和抗震墙均应双向设置B.柱中线与抗震墙中线必须对齐C.梁中线与柱中线之间偏心距大于柱宽的1／4时，应计入偏心的影响D.甲、乙类建筑以及高度大于24m的丙类建筑，不应采用单跨框架结构【答案】 B4. 采暖系统供水、供汽干管的末端和回水干管的始端的最小管径为( )mm。
A.15B.20C.25D.32【答案】 B5. 普通黏土砖、黏土空心砖砌筑前应浇水湿润，其主要目的，以下叙述正确的有( )。
A.除去泥土、灰尘B.降低砖的温度，使之与砂浆温度接近C.避免砂浆结硬时失水而影响砂浆强度D.便于砌筑【答案】 C6. 矩形截面的通风、空调风管，其长度比不宜大于（）。
A.2B.4C.6D.8【答案】 B7. 燃煤锅炉房位置选择下列哪项不合适？( )A.热负荷集中B.重要建筑物下风侧C.与重要建筑物相连接D.燃料运输方便【答案】 C8. 同一类型的采暖居住建筑，在下列城市中其外墙传热系数要求最小的城市是( )。
A.北京B.石家庄C.太原D.西安【答案】 C9. 关于刚性房屋外墙可不考虑风荷载影响的说法，正确的是( )。
A.洞口水平截面面积不超过全截面面积的1/2，可不考虑风荷载的影响B.当基本风压值是0.4kN/㎡时，层高4m、总高30m，可不考虑风荷载的影响C.当基本风压值是0.5kN/㎡时，层高4m、总高30m，可不考虑风荷载的影响D.屋面自重不小于0.8kN/㎡，可不考虑风荷载的影响【答案】 D10. 下列关于单层厂房屋盖纵向水平支撑的布置要求中哪一项是错误的？( )A.当采用托架支承屋盖横梁的屋盖结构时，至少应沿厂房单元全长隔跨设置纵向水平支撑B.对于高低跨厂房，在低跨屋盖横梁端部支承处，应沿屋盖全长设置纵向水平支撑C.纵向柱列局部柱间采用托架支承屋盖横梁时，应沿托架的柱间及向其两侧至少各延伸一个柱间设置屋盖纵向水平支撑D.当设置沿结构单元全长的纵向水平支撑时，应与横向水平支撑形成封闭的水平支撑体系【答案】 A11. 为了控制低压侧的短路容量和避免因变压器过大对楼板荷载及吊装的不利影响，设置在二层以上的变压器，单台容量不宜大于( )kⅤA。
土木工程类二级注册建筑师场地与建筑设计作图题)分类模拟试题与答案4
土木工程类二级注册建筑师场地与建筑设计(作图题)分类模拟试题与答案41. 设计题目：图书馆(南、北方自选)任务要求要求在场地上建一个总建筑面积为2000m2的二层(层高3.6m)的图书馆。
场地南面临城市次干道，要求退15m，场地东面临城市支路，要求退10m，且在场地的东侧有一块城市绿地。
建筑内容及面积(按轴线面积计±10%)如下：1．总建筑面积：2000m22．具体内容及面积(名称后数字表示房间面积)见附表。
设计要求1．场地条件如图所示。
答案：参考作图提示序号考核内容及分值条件与犯规情况1 总平面图(15) 建筑超出建筑控制线，建筑离城市次干道的距离小于15m，离城市支路距离小于10m基地出入口数量、位置不符合使用及规范要求未设置足够的停车位或尺寸不对基地内道路未完善，未布置环境2 平面功能布置出入口(10)建筑主入口未设置在南面，面临城市次干道未设置少儿阅览室的专门出入口未设置办公专用入口房间与面积(25)缺基本书库、报刊阅览室、少儿阅览室、阅览室A，B、电子阅览室、图书编目，一间扣5分缺办公室、馆长办公室、外借、检索、小卖部、少儿书库，一间扣3分房间未按要求设置在特定的层上，一间扣2分房间面积不满足要求者，一间扣1分分区与流办公区与阅览区分区不明确线(8) 读者入口与办公入口混淆，流线交叉功能关系(15) 图书编目与书库联系不紧密门厅与小卖部、检索联系不紧密交通流线不简洁少儿阅览室与少儿书库之间联系不紧密办公入口与办公区远离房间不满足自然通风、采光要求3 规范与规定安全疏散与楼电梯(10)楼梯不符合疏散要求或不满足双向疏散条件房间内任意一点距安全疏散门的距离大于22m未设置出入口的无障碍坡道未设置电梯房间防火疏散不符合要求4 公共设施面积房间结构(9)未设置男、女卫生间结构不合理或未画结构柱房间比例不当，大于1:25 图面表达(8) 未标注房间名称未标明出入口名称未标高未注明轴线尺寸墙、柱、窗、门、电梯等建筑构件图示不正确注：1．一层与总图结合绘制；2．只画一层未画二层不予评分；3．每个序号范围内扣分之和不得超过该项分值； 4．徒手作图不予评分。
土木工程类二级注册建筑师建筑构造与详图(作图题)分类模拟试题与答案建筑构造4
二级注册建筑师建筑构造与详图(作图题)分类模拟试题与
答案建筑构造4
题任务书与解答
1. 任务书
设计任务与要求
1．某新建地下车库坡道，画出最短坡道，并标注坡度、坡长及其相关尺寸。
2．补全构造①节点，并标明相关构造说明。
3．补全构造②节点，标明相关构造说明，并完成室外地坪构造说
明。
答案：
/>
— 1/3 —
— 1/3 —
/>
[解题要点
1．根据《汽车库建筑设计规范》(JGL100—98)第4.1.8条汽车库内当通车道纵向坡度大于10%时，坡道上、下端均应设缓坡。
其直线缓坡段的水平长度不应小于3.6m，缓坡坡度应为坡道坡度的1/2。
曲线缓坡段的水平长度不应小于2.4m，曲线的半径不应小于20m，缓坡段的中点为坡道原起点或止点。
2．根据《汽车库建筑设计规范》(JGL100—98)第4.2.14条地下汽车库在出入地面的坡道端应设置与坡道同宽的截流水沟和耐轮压的金属沟盖及闭合的挡水槛。
3．变形缝构造详图应注意防水层、保温层、找平层、铝盖板、水泥钉固定。
4．变坡点构造详图应注意挡水条、铸铁盖板、截水沟。
[参考作图提示 1 起坡点应设置截水沟、挡水条 2 坡道开始和结束分别有水平长度不少于3.6m、不大于7.5%的缓坡 3 中间段坡道坡度不大于15% 4 变形缝处构造节点注意防水、保温层处理和变形缝盖板
— 2/3 —
5 挡水条高度和截水沟深度
6 注意各种材料图示表达正确，注意构造做法要简洁、准确
— 3/3 —
— 3/3 —。
土木工程类二级注册建筑师建筑构造与详图(作图题)分类模拟试题与答案32
土木工程类二级注册建筑师建筑构造与详图(作图题)
分类模拟试题与答案32
作图题
1. 结构与暖通布置
(1)设计任务
结构与暖通综合作图。
(2)设计前提
某办公室层高3.6m，吊顶净高2.7m，拟采取全框架结构体系和全空气空调系统。
如下图为办公楼局部平面图及风管布置示意图，柱平面尺寸600mm×600mm。
(3)作图请求
①在办公楼局部平面图中，绘制框架柱，并注明轴线尺寸。
②在A—A剖面图中，绘出相干的结构梁(包含梁投影线)，依照图例绘出透风主管道、支管道和回风主管道、支管道，并注明相干尺寸。
(4)提醒
①当梁跨度大于等于6m时，梁高按跨度1/2计算，其他情况梁高按跨度1/10计算。
②给定管道高度为计算高度，其他尺寸疏忽不计。
③吊顶构造高度应予以斟酌。
谜底：正确图示如图所示(此谜底仅供参考)。
解答：]
①熟练掌握框架结构体系柱网布置，知足建筑使用请求，同时斟酌结构的合理性与施工的可行性。
②在办公楼建筑中，一般是两边为办公室，中间为走道，这时候可将中柱布置在走道双侧。
③当梁跨度大于等于6m 时，梁高按跨度1/12计算，其他情况梁高按跨度1/10计算。
参考作图提醒见下表
1 框架结构体系中柱网依据平面图应均匀布置，平面图标注的是轴线尺寸
2
剖面图中吊顶净高不低于2700mm 3
剖面图中标注送风主管道和回风主管道的位置 4
剖面图中标注送风支管道和回风支管道的位置。
土木工程类二级注册建筑师建筑构造与详图(作图题)分类模拟试题与答案33
— 1/2 — —
1/2 — 二级注册建筑师建筑构造与详图(作图题)分类模拟试题与
答案33
作图题
1. 给排水、煤气、热水系统布置图
设计任务
下图为某一住宅的厨房及卫生间部分，请用所提供的图例所示符号绘出其给排水、煤气、热水系统的布置图。
计量表及总阀门安装在管道井内。
答案： 正确布置图见下图(
此答案仅供参考)。
解答：
正确掌握建筑设备设计规范和合理的建筑设备布置方式，满足使用要求，协调空间、结构与设备间的关系。
参考作图提示见下表
1 各种管道交叉处应注意有一条管道线画断开
2 地漏和排水管道应连接
3 给、排水管道应标明坡向
4 排水立管旁应设置清扫口
5 灯具和开关应同时设置
6 给、排水点应标注明确
7 水表、煤气表、给水球阀应布置在管道井内
— 2/2 —。
二级注册建筑师之建筑结构与设备模拟题库附答案详解
二级注册建筑师之建筑结构与设备模拟题库附答案详解单选题（共20题）1. 某多层建筑地基为砂土，其在施工期间完成的沉降量，可认为是完成最终沉降量的( )。
A.5%～20%B.20%～50%C.50%～80%D.80%以上【答案】 D2. 无需软化处理但又有软化处理原水的热水供应中配水点最低水温是( )。
A.100℃B.90℃C.60℃D.50℃【答案】 D3. 轴心受压单面连接的单角钢构件(长边相连)，截面尺寸为L90×50×6，毛截面面积A=8.56c㎡，钢材牌号Q235B，f=215N/m㎡，强度设计值折减系数0.70，稳定系数=0，419，其受压承载力设计值是( )，A.53.98kNB.61.69kNC.65.55kND.69.40kN【答案】 A4. 作为刚性和刚弹性方案的横墙，为了保证屋盖水平梁的支座位移不致过大，关于横墙的要求，说法正确的是( )。
A.横墙中开有洞口时，洞口的水平截面面积不应超过横墙截面面积的70%B.横墙厚度不宜小于100mmC.单层房屋的横墙长度不宜小于其横墙高度D.多层房屋横墙长度，不宜小于横墙总高度的三分之一【答案】 C5. 有关游泳池水质标准，以下叙述错误的是( )。
A.一次充水和使用过程中补充水的水质标准应符合现行的《生活饮用水卫生标准》B.应符合《游泳比赛规则》要求C.应符合《工游泳池池水水质水卫生标准》D.应符合《游泳场所卫生标准》【答案】 B6. 关于排水管连接方式的说法，错误的是( )。
A.卫生器具排水管与排水横支管宜采用90。
斜三角连接B.排水立管与排出管端部的连接宜采用两个45。
弯头C.排水立管应避免轴线偏移，当受条件限制时，宜用乙字管或两个40。
弯头连接D.排水立管与排出管端部的连接宜采用弯曲半径不小于4倍管径的90。
弯头【答案】 C7. 室内消火栓口距地面安装高度宜为____，其出水方向宜向下或与设置消火栓的墙面成____角。
土木工程类二级注册建筑师建筑构造与详图(作图题)分类模拟试题与答案10
二级注册建筑师建筑构造与详图(作图题)分类模拟试题与
答案10
论述题
1. 任务书
设计内容
根据所给的条件，标出3个水平防潮层的做法及位置，2个垂直防潮层的位置。
答案：
解答：解题要点
各部分做法详细、正确，材料选择合理，构造做法规范、适用。
参考作图提示
1 水平防潮，注意设置在-0.06m，位置是否正确
2 防潮层构造做法，保证简洁准确
3 防潮层构造位置标注正确、齐全，说明详细
4 注意防潮层各种材料图示表达是否正确
2. 任务书
设计内容
根据所给图示，标出各个栏杆的高度。
答案：
解答：解题要点
栏杆尺寸准确。
参考作图提示
1 当阳台挑出超过1.5m时的阳台栏杆高度为1050mm
2 阳台栏杆老人设置高度为12D0mm
3 阳台栏杆儿童设置高度为1300mm
4 顶层楼梯栏杆高度为1050mm
5 中间层楼梯栏杆高度为900mm
6 栏杆构造做法，保证简洁、准确
7 栏杆构造位置标注正确、齐全，说明详细
8 注意栏杆各种材料图示表达是否正确。
土木工程类二级注册建筑师建筑构造与详图作图题】分类模拟试题与答案19
土木工程类二级注册建筑师建筑构造与详图(作图题)分类模拟试题与答案19论述题1. 任务书设计条件某病院原有五层病房楼，东侧接建四层病房楼，新、旧病房楼层高一致，防火分区各自独立，新病房楼二层平面如图所示。
作图请求1．在绘有虚线方框的门洞处，依下表图例绘制门。
2．根据相干规范对门窗的最低耐火等级的有关请求，在下表中选择适合的门窗编号标注在虚线方框内。
门窗编号及图例谜底：解答：] 解题要点根据建筑设计防火规范的请求，选择相应防火等级的防火门与窗。
参考作图提醒序号考核内容及分值条件与犯规情况扣分值1 某病房楼防火构造设计窗(20分)邻近原有病房楼的两个窗不是FC乙或无编号每一个扣5分(95分)其他窗为普通窗，未注编号或注错每一个扣3分门(75分) 与原有病房楼相连的门应为FM甲，无编号或注错扣10分与原有病房楼相连的门未设于原有病房楼处或跨缝设置或没法判断扣5分楼梯间、电梯厅、空调机房的门应为FM乙(共5处)，无编号或注错每处扣5分强电井的门应为FM丙，无编号或注错扣5分防火门未开向疏散方向或没法判断每处扣5分其他门应为普通门M(共5处)，无编号或注错每处扣3分病房卫生间的门未外开扣5分采取门的图例，其开向影响疏散扣1～5分2 图面绘制(5分) 图面粗拙、不完全或图注不符扣2～5分2. 任务书设计条件1．某办公楼地上六层，地下一层，地下室为车库。
2．如图中1号楼梯间为地下室与地上层共用疏散楼梯间，2号楼梯为室外疏散楼梯。
3．在承重结构及楼梯梯段不改动的条件下，为1、2号楼梯平面图纠正其防火设计过错。
作图请求根据防火规范，判断两个平面图中存在的过错或不完善之处，将正确做法绘制在相应位置，采取防火设施需注明其名称和等级。
谜底：解答：] 解题要点1．根据建筑防火设计规范的请求，修改图中不正之处。
参考作图提醒1．地下室与地上层共用楼梯间需用防火分隔墙分隔。
2．地下与地上梯段之间设置防火门。
3．防火门向疏散方向开启。
2023年二级注册建筑师之建筑结构与设备模拟卷附带答案
2023年二级注册建筑师之建筑结构与设备模拟卷附带答案单选题（共20题）1. 某高位水箱出水管上安装了一出水流向的止回阀，在下列几种说法中( )是正确的。
某高位水箱出水管上安装了一出水流向的止回阀，在下列几种说法中( )是正确的。
A.按安装要求设止回阀B.便于从水箱内出水C.防止水箱下给水管道内水回流D.发生火灾时由消防水泵供给的消防系统用水不能进入消防水箱【答案】 D2. 当所设计的无洞墙体高厚比不满足要求时，可采取下述措施中的( )。
当所设计的无洞墙体高厚比不满足要求时，可采取下述措施中的( )。
A.提高砂浆的强度等级B.减小作用于墙体上的荷载C.提高块体的强度等级D.在墙上开洞【答案】 A3. 组织自然通风设计时可不考虑( )。
组织自然通风设计时可不考虑( )。
A.朝向B.建筑物间距C.立面色彩D.建筑物的合理布置【答案】 C4. 关于配变电所设计要求中，下列哪一项是错误的？（）关于配变电所设计要求中，下列哪一项是错误的？（）A.低压配电装置室的耐火等级不应低于三级B.10kV配电装置室的耐火等级不应低于二级C.难燃介质的电力变压器室的耐火等级不应低于三级D.低压电容器室的耐火等级不应低于三级【答案】 C5. 冬季室外大气压力应采用( )。
冬季室外大气压力应采用( )。
A.累年最冷三个月各月平均大气压力的平均值B.累年最冷二个月各月平均大气压力的平均值C.累年最冷一个月各月平均大气压力的平均值D.累年最冷四个月各月平均大气压力的平均值【答案】 A6. 在满足舒适或工艺要求情况下，送风温差应（）。
在满足舒适或工艺要求情况下，送风温差应（）。
A.尽量减小B.尽量加大C.恒定D.无要求【答案】 B7. 制冷装置和冷水系统的冷量损失，概略计算时，氟里昂直接蒸发式系统是( )。
制冷装置和冷水系统的冷量损失，概略计算时，氟里昂直接蒸发式系统是( )。
A.3%～5%B.5%～8%C.5%～10%D.12%【答案】 C8. 黏土的状态分为坚硬、硬塑、可塑、软塑和流塑，它是根据( )来划分的。
